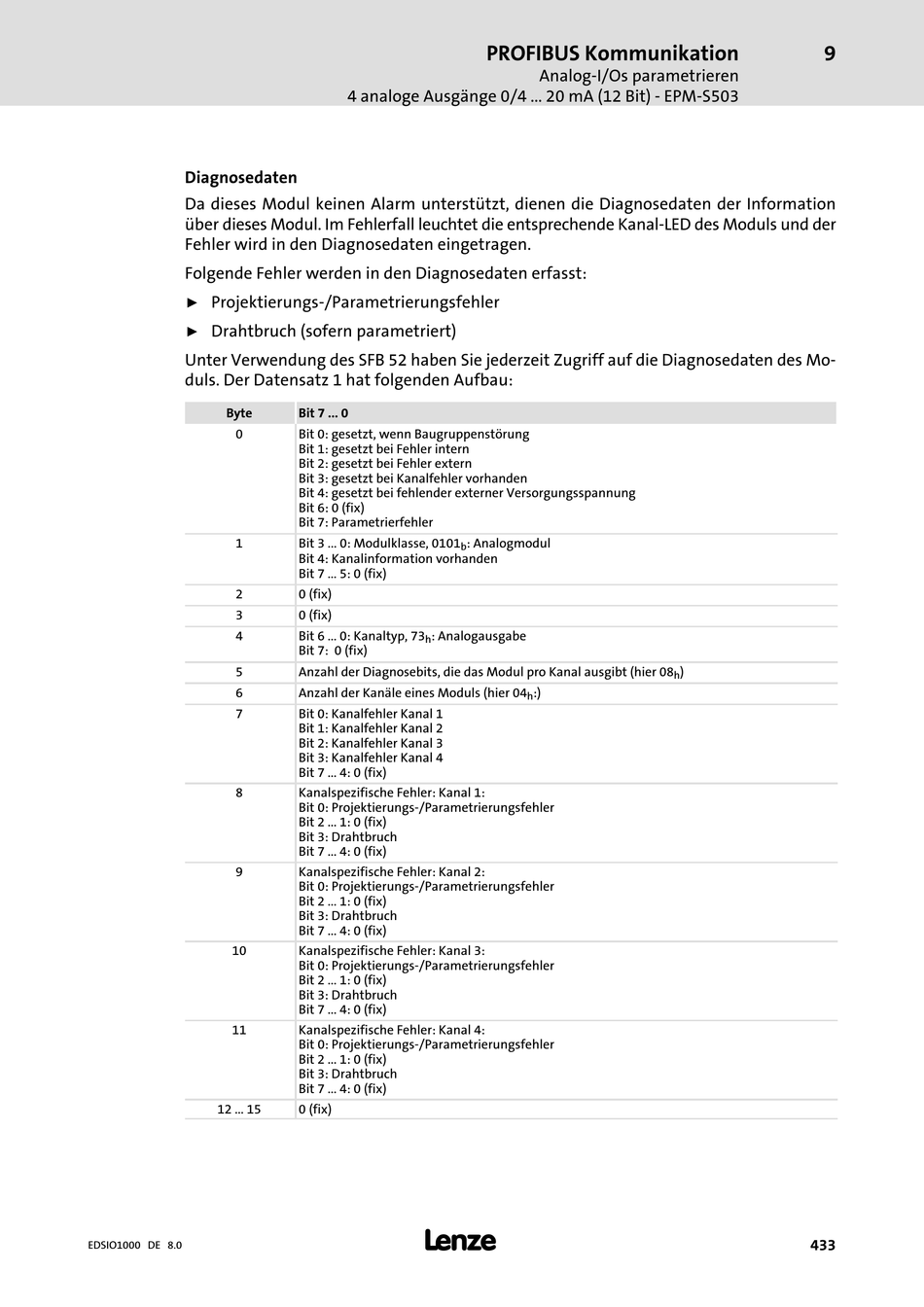

Diagnosedaten
Da dieses Modul keinen Alarm unterstützt, dienen die Diagnosedaten der Information
über dieses Modul. Im Fehlerfall leuchtet die entsprechende Kanal−LED des Moduls und der
Fehler wird in den Diagnosedaten eingetragen.
Folgende Fehler werden in den Diagnosedaten erfasst:
Projektierungs−/Parametrierungsfehler
ƒ
Drahtbruch (sofern parametriert)
ƒ
Unter Verwendung des SFB 52 haben Sie jederzeit Zugriff auf die Diagnosedaten des Mo-
duls. Der Datensatz 1 hat folgenden Aufbau:
Byte
0
1
2
3
4
5
6
7
8
9
10
11
12 ... 15
EDSIO1000 DE 8.0
4 analoge Ausgänge 0/4 ... 20 mA (12 Bit) − EPM−S503
Bit 7 ... 0
Bit 0: gesetzt, wenn Baugruppenstörung
Bit 1: gesetzt bei Fehler intern
Bit 2: gesetzt bei Fehler extern
Bit 3: gesetzt bei Kanalfehler vorhanden
Bit 4: gesetzt bei fehlender externer Versorgungsspannung
Bit 6: 0 (fix)
Bit 7: Parametrierfehler
Bit 3 ... 0: Modulklasse, 0101 : Analogmodul
b
Bit 4: Kanalinformation vorhanden
Bit 7 ... 5: 0 (fix)
0 (fix)
0 (fix)
Bit 6 ... 0: Kanaltyp, 73 : Analogausgabe
h
Bit 7: 0 (fix)
Anzahl der Diagnosebits, die das Modul pro Kanal ausgibt (hier 08
Anzahl der Kanäle eines Moduls (hier 04
Bit 0: Kanalfehler Kanal 1
Bit 1: Kanalfehler Kanal 2
Bit 2: Kanalfehler Kanal 3
Bit 3: Kanalfehler Kanal 4
Bit 7 ... 4: 0 (fix)
Kanalspezifische Fehler: Kanal 1:
Bit 0: Projektierungs−/Parametrierungsfehler
Bit 2 ... 1: 0 (fix)
Bit 3: Drahtbruch
Bit 7 ... 4: 0 (fix)
Kanalspezifische Fehler: Kanal 2:
Bit 0: Projektierungs−/Parametrierungsfehler
Bit 2 ... 1: 0 (fix)
Bit 3: Drahtbruch
Bit 7 ... 4: 0 (fix)
Kanalspezifische Fehler: Kanal 3:
Bit 0: Projektierungs−/Parametrierungsfehler
Bit 2 ... 1: 0 (fix)
Bit 3: Drahtbruch
Bit 7 ... 4: 0 (fix)
Kanalspezifische Fehler: Kanal 4:
Bit 0: Projektierungs−/Parametrierungsfehler
Bit 2 ... 1: 0 (fix)
Bit 3: Drahtbruch
Bit 7 ... 4: 0 (fix)
0 (fix)
