8 CANopen Kommunikation
Analog−I/Os parametrieren
4 analoge Eingänge 0 ... 10 V (12 Bit) − EPM−S401

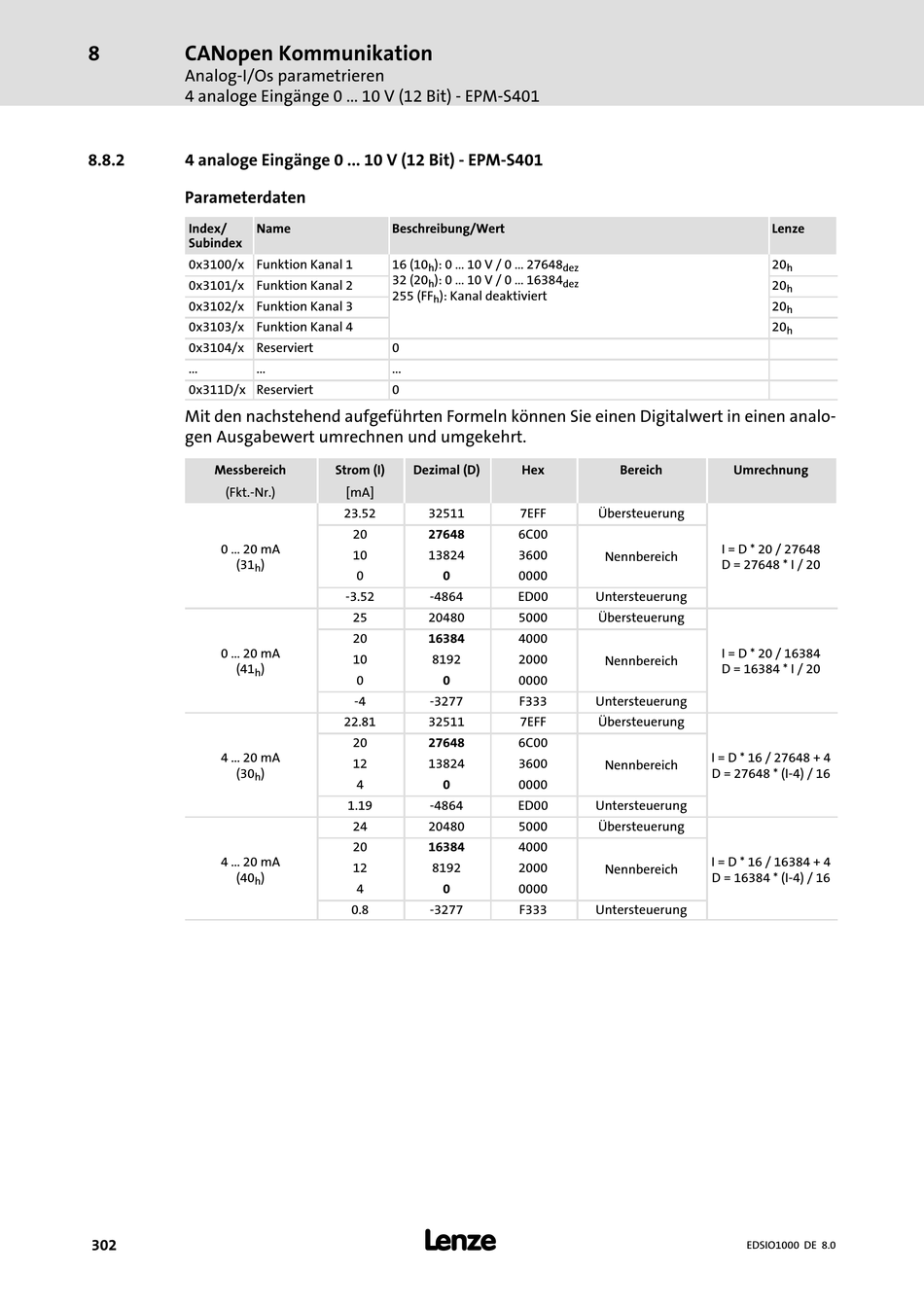

8.8.2 4 analoge Eingänge 0 ... 10 V (12 Bit) − EPM−S401
Parameterdaten
Index/ Name
Subindex
0x3100/x Funktion Kanal 1
0x3101/x Funktion Kanal 2
0x3102/x Funktion Kanal 3
0x3103/x Funktion Kanal 4
0x3104/x Reserviert
... ...
0x311D/x Reserviert
Mit den nachstehend aufgeführten Formeln können Sie einen Digitalwert in einen analo-
gen Ausgabewert umrechnen und umgekehrt.
Messbereich
(Fkt.−Nr.)
0 ... 20 mA
(31 )
h
0 ... 20 mA
(41 )
h
4 ... 20 mA
(30 )
h
4 ... 20 mA
(40 )
h
302
Beschreibung/Wert
16 (10 ): 0 ... 10 V / 0 ... 27648
h
32 (20 ): 0 ... 10 V / 0 ... 16384
h
255 (FF ): Kanal deaktiviert
h
0
...
0
Strom (I) Dezimal (D)
[mA]
23.52 32511
20 27648
10 13824
0 0
−3.52 −4864
25 20480
20 16384
10 8192
0 0
−4 −3277
22.81 32511
20 27648
12 13824
4 0
1.19 −4864
24 20480
20 16384
12 8192
4 0
0.8 −3277
l
dez
dez
Hex Bereich
7EFF Übersteuerung
6C00
3600
Nennbereich
0000
ED00 Untersteuerung
5000 Übersteuerung
4000
2000
Nennbereich
0000
F333 Untersteuerung
7EFF Übersteuerung
6C00
3600
Nennbereich
0000
ED00 Untersteuerung
5000 Übersteuerung
4000
2000
Nennbereich
0000
F333 Untersteuerung
Lenze
20
h
20
h
20
h
20
h
Umrechnung
I = D * 20 / 27648
D = 27648 * I / 20
I = D * 20 / 16384
D = 16384 * I / 20
I = D * 16 / 27648 + 4
D = 27648 * (I−4) / 16
I = D * 16 / 16384 + 4
D = 16384 * (I−4) / 16
