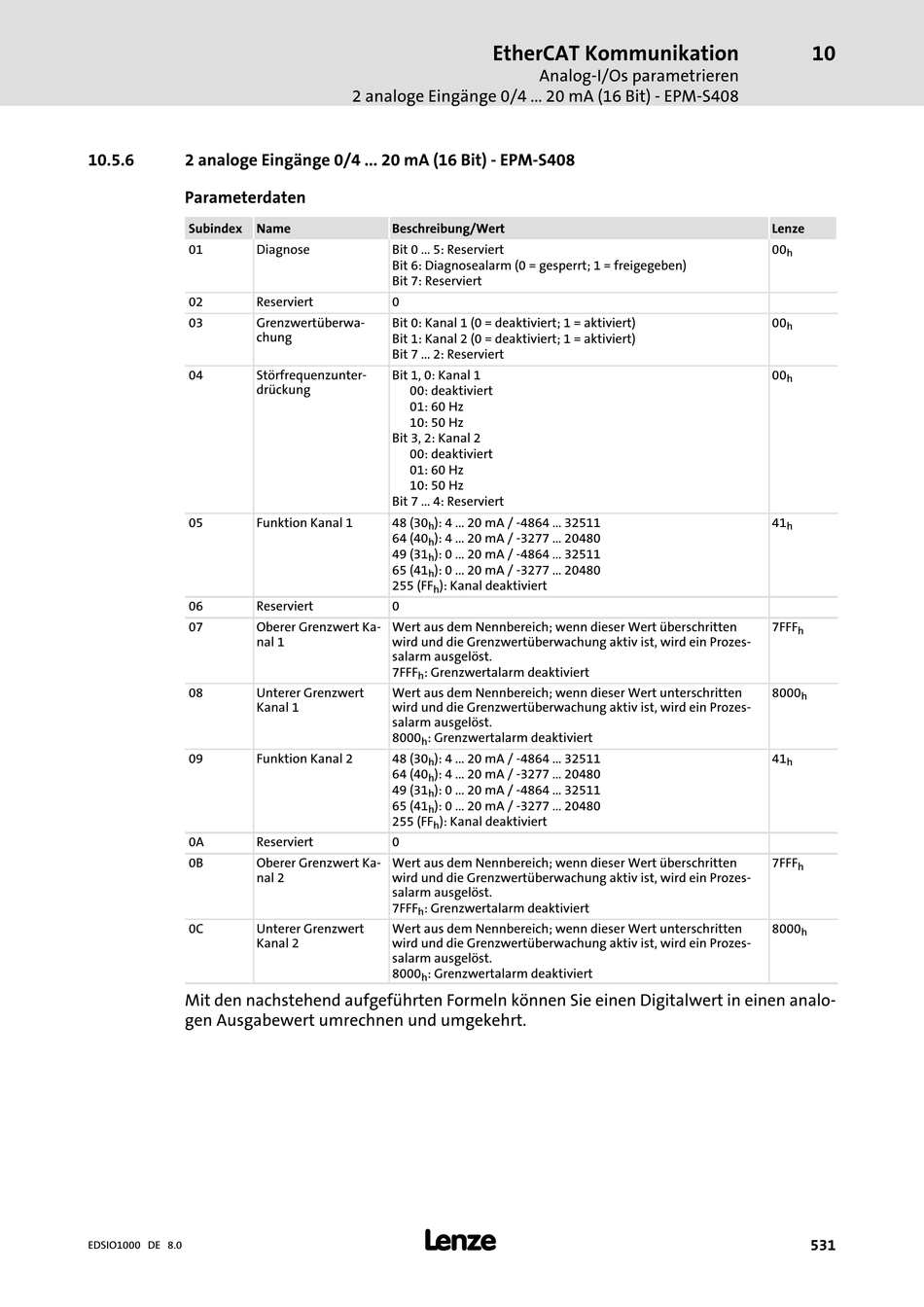

10.5.6 2 analoge Eingänge 0/4 ... 20 mA (16 Bit) − EPM−S408
Parameterdaten
Subindex Name
01 Diagnose
02 Reserviert
03 Grenzwertüberwa-
chung
04 Störfrequenzunter-
drückung
05 Funktion Kanal 1
06 Reserviert
07 Oberer Grenzwert Ka-
nal 1
08 Unterer Grenzwert
Kanal 1
09 Funktion Kanal 2
0A Reserviert
0B Oberer Grenzwert Ka-
nal 2
0C Unterer Grenzwert
Kanal 2
Mit den nachstehend aufgeführten Formeln können Sie einen Digitalwert in einen analo-
gen Ausgabewert umrechnen und umgekehrt.
EDSIO1000 DE 8.0
EtherCAT Kommunikation
2 analoge Eingänge 0/4 ... 20 mA (16 Bit) − EPM−S408
Beschreibung/Wert
Bit 0 ... 5: Reserviert
Bit 6: Diagnosealarm (0 = gesperrt; 1 = freigegeben)
Bit 7: Reserviert
0
Bit 0: Kanal 1 (0 = deaktiviert; 1 = aktiviert)
Bit 1: Kanal 2 (0 = deaktiviert; 1 = aktiviert)
Bit 7 ... 2: Reserviert
Bit 1, 0: Kanal 1
00: deaktiviert
01: 60 Hz
10: 50 Hz
Bit 3, 2: Kanal 2
00: deaktiviert
01: 60 Hz
10: 50 Hz
Bit 7 ... 4: Reserviert
48 (30 ): 4 ... 20 mA / −4864 ... 32511
h
64 (40 ): 4 ... 20 mA / −3277 ... 20480
h
49 (31 ): 0 ... 20 mA / −4864 ... 32511
h
65 (41 ): 0 ... 20 mA / −3277 ... 20480
h
255 (FF ): Kanal deaktiviert
h
0
Wert aus dem Nennbereich; wenn dieser Wert überschritten
wird und die Grenzwertüberwachung aktiv ist, wird ein Prozes-
salarm ausgelöst.
7FFF : Grenzwertalarm deaktiviert
h
Wert aus dem Nennbereich; wenn dieser Wert unterschritten
wird und die Grenzwertüberwachung aktiv ist, wird ein Prozes-
salarm ausgelöst.
8000 : Grenzwertalarm deaktiviert
h
48 (30 ): 4 ... 20 mA / −4864 ... 32511
h
64 (40 ): 4 ... 20 mA / −3277 ... 20480
h
49 (31 ): 0 ... 20 mA / −4864 ... 32511
h
65 (41 ): 0 ... 20 mA / −3277 ... 20480
h
255 (FF ): Kanal deaktiviert
h
0
Wert aus dem Nennbereich; wenn dieser Wert überschritten
wird und die Grenzwertüberwachung aktiv ist, wird ein Prozes-
salarm ausgelöst.
7FFF : Grenzwertalarm deaktiviert
h
Wert aus dem Nennbereich; wenn dieser Wert unterschritten
wird und die Grenzwertüberwachung aktiv ist, wird ein Prozes-
salarm ausgelöst.
8000 : Grenzwertalarm deaktiviert
h
l
Analog−I/Os parametrieren
10
Lenze
00
h
00
h
00
h
41
h
7FFF
h
8000
h
41
h
7FFF
h
8000
h
