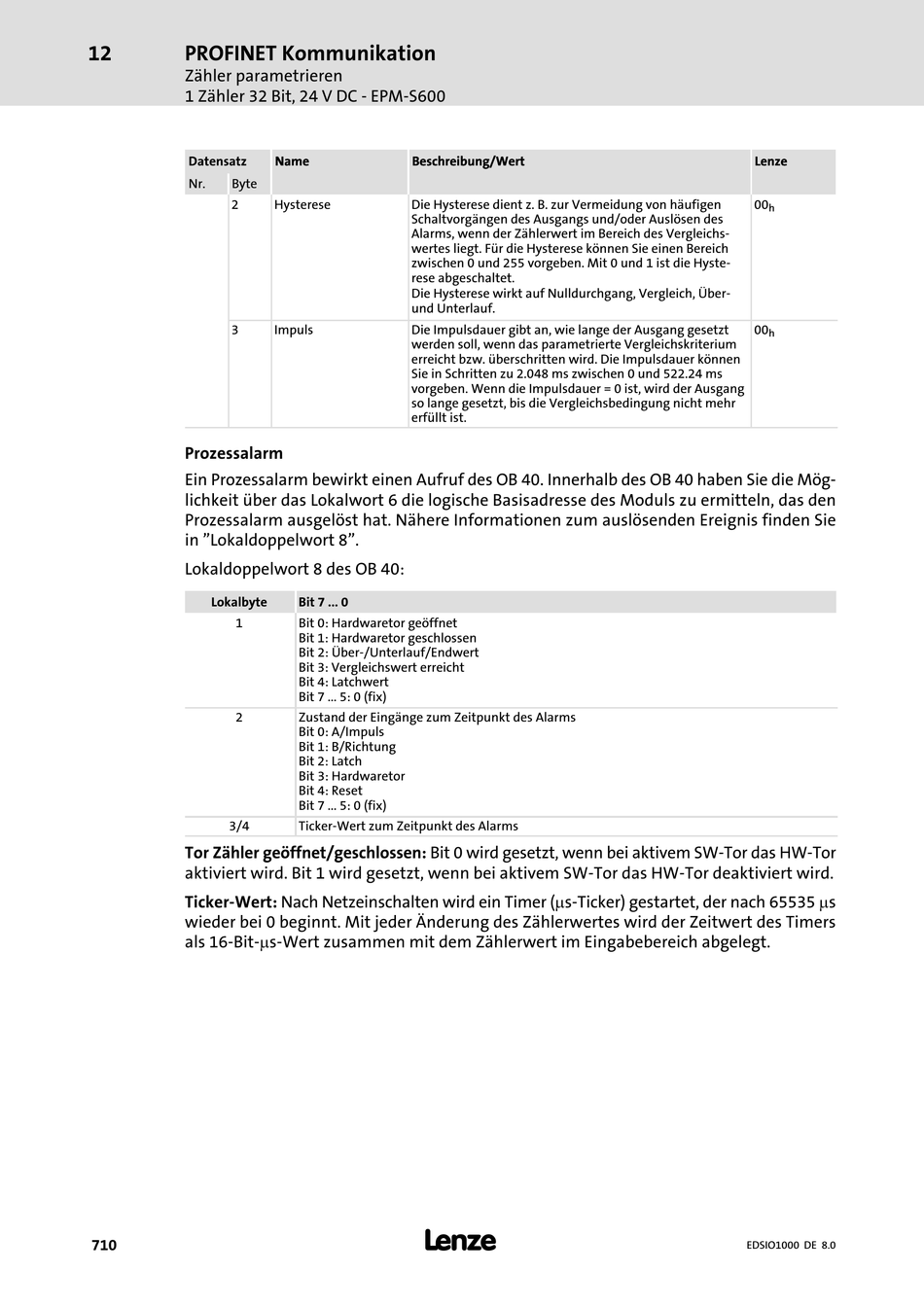

12 PROFINET Kommunikation
Zähler parametrieren
1 Zähler 32 Bit, 24 V DC − EPM−S600
Datensatz
Nr. Byte
2
3
Prozessalarm
Ein Prozessalarm bewirkt einen Aufruf des OB 40. Innerhalb des OB 40 haben Sie die Mög-
lichkeit über das Lokalwort 6 die logische Basisadresse des Moduls zu ermitteln, das den
Prozessalarm ausgelöst hat. Nähere Informationen zum auslösenden Ereignis finden Sie
in "Lokaldoppelwort 8".
Lokaldoppelwort 8 des OB 40:
Lokalbyte
1
2
3/4
Tor Zähler geöffnet/geschlossen: Bit 0 wird gesetzt, wenn bei aktivem SW−Tor das HW−Tor
aktiviert wird. Bit 1 wird gesetzt, wenn bei aktivem SW−Tor das HW−Tor deaktiviert wird.
Ticker−Wert: Nach Netzeinschalten wird ein Timer (ms−Ticker) gestartet, der nach 65535 ms
wieder bei 0 beginnt. Mit jeder Änderung des Zählerwertes wird der Zeitwert des Timers
als 16−Bit−ms−Wert zusammen mit dem Zählerwert im Eingabebereich abgelegt.
710
Name Name Beschreibung/Wert Beschreibung/Wert
Hysterese Die Hysterese dient z. B. zur Vermeidung von häufigen
Schaltvorgängen des Ausgangs und/oder Auslösen des
Alarms, wenn der Zählerwert im Bereich des Vergleichs-
wertes liegt. Für die Hysterese können Sie einen Bereich
zwischen 0 und 255 vorgeben. Mit 0 und 1 ist die Hyste-
rese abgeschaltet.
Die Hysterese wirkt auf Nulldurchgang, Vergleich, Über−
und Unterlauf.
Impuls Die Impulsdauer gibt an, wie lange der Ausgang gesetzt
werden soll, wenn das parametrierte Vergleichskriterium
erreicht bzw. überschritten wird. Die Impulsdauer können
Sie in Schritten zu 2.048 ms zwischen 0 und 522.24 ms
vorgeben. Wenn die Impulsdauer = 0 ist, wird der Ausgang
so lange gesetzt, bis die Vergleichsbedingung nicht mehr
erfüllt ist.
Bit 7 ... 0
Bit 0: Hardwaretor geöffnet
Bit 1: Hardwaretor geschlossen
Bit 2: Über−/Unterlauf/Endwert
Bit 3: Vergleichswert erreicht
Bit 4: Latchwert
Bit 7 ... 5: 0 (fix)
Zustand der Eingänge zum Zeitpunkt des Alarms
Bit 0: A/Impuls
Bit 1: B/Richtung
Bit 2: Latch
Bit 3: Hardwaretor
Bit 4: Reset
Bit 7 ... 5: 0 (fix)
Ticker−Wert zum Zeitpunkt des Alarms
l
Lenze Lenze
00
h
00
h
