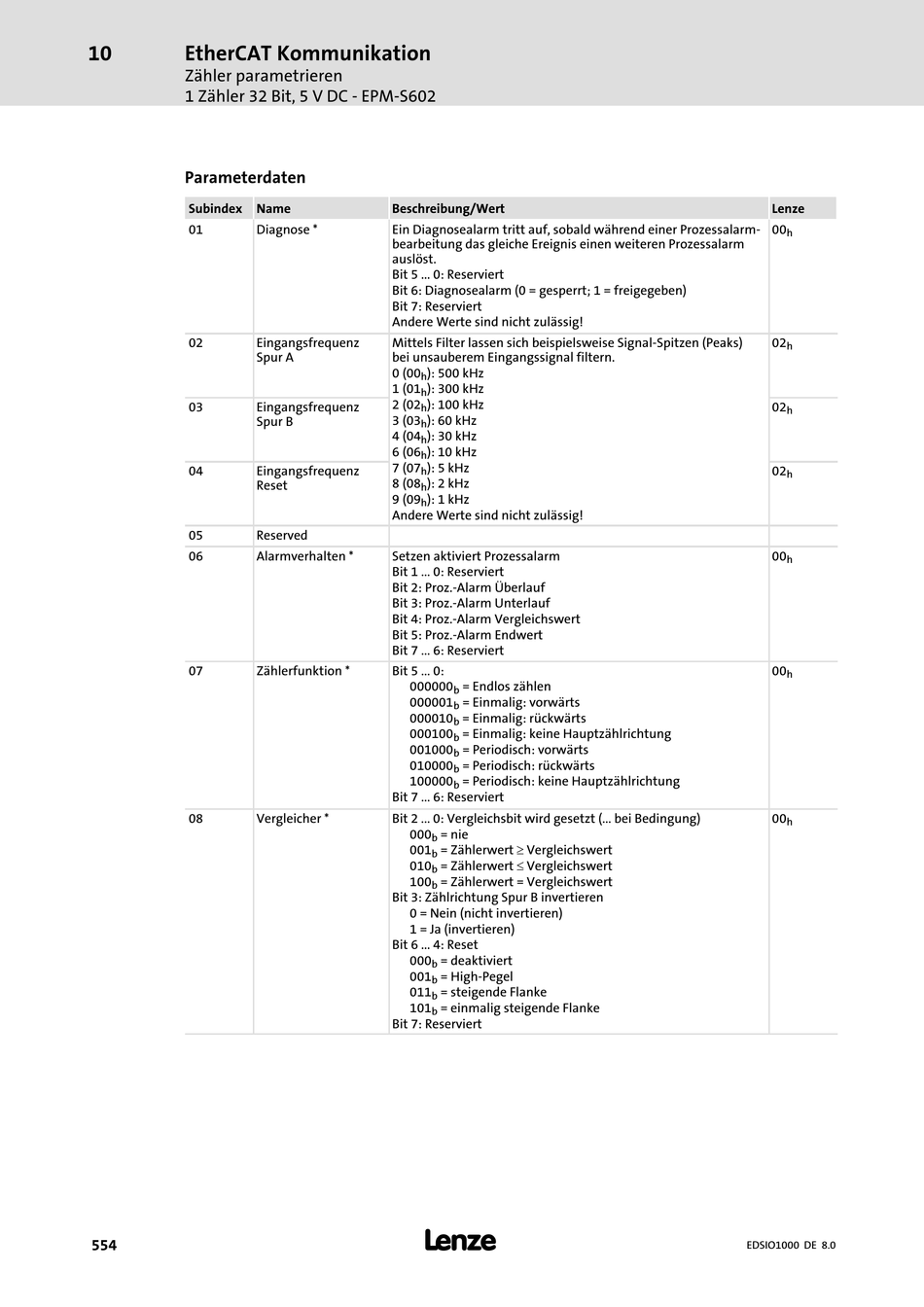

10 EtherCAT Kommunikation
Zähler parametrieren
1 Zähler 32 Bit, 5 V DC − EPM−S602
Parameterdaten
Subindex Name
01 Diagnose *
02 Eingangsfrequenz
Spur A
03 Eingangsfrequenz
Spur B
04 Eingangsfrequenz
Reset
05 Reserved
06 Alarmverhalten *
07 Zählerfunktion *
08 Vergleicher *
554
Beschreibung/Wert
Ein Diagnosealarm tritt auf, sobald während einer Prozessalarm-
bearbeitung das gleiche Ereignis einen weiteren Prozessalarm
auslöst.
Bit 5 ... 0: Reserviert
Bit 6: Diagnosealarm (0 = gesperrt; 1 = freigegeben)
Bit 7: Reserviert
Andere Werte sind nicht zulässig!
Mittels Filter lassen sich beispielsweise Signal−Spitzen (Peaks)
bei unsauberem Eingangssignal filtern.
0 (00 ): 500 kHz
h
1 (01 ): 300 kHz
h
2 (02 ): 100 kHz
h
3 (03 ): 60 kHz
h
4 (04 ): 30 kHz
h
6 (06 ): 10 kHz
h
7 (07 ): 5 kHz
h
8 (08 ): 2 kHz
h
9 (09 ): 1 kHz
h
Andere Werte sind nicht zulässig!
Setzen aktiviert Prozessalarm
Bit 1 ... 0: Reserviert
Bit 2: Proz.−Alarm Überlauf
Bit 3: Proz.−Alarm Unterlauf
Bit 4: Proz.−Alarm Vergleichswert
Bit 5: Proz.−Alarm Endwert
Bit 7 ... 6: Reserviert
Bit 5 ... 0:
000000 = Endlos zählen
b
000001 = Einmalig: vorwärts
b
000010 = Einmalig: rückwärts
b
000100 = Einmalig: keine Hauptzählrichtung
b
001000 = Periodisch: vorwärts
b
010000 = Periodisch: rückwärts
b
100000 = Periodisch: keine Hauptzählrichtung
b
Bit 7 ... 6: Reserviert
Bit 2 ... 0: Vergleichsbit wird gesetzt (... bei Bedingung)
000 = nie
b
= Zählerwert ³ Vergleichswert
001
b
= Zählerwert £ Vergleichswert
010
b
100 = Zählerwert = Vergleichswert
b
Bit 3: Zählrichtung Spur B invertieren
0 = Nein (nicht invertieren)
1 = Ja (invertieren)
Bit 6 ... 4: Reset
000 = deaktiviert
b
001 = High−Pegel
b
011 = steigende Flanke
b
101 = einmalig steigende Flanke
b
Bit 7: Reserviert
l
Lenze
00
h
02
h
02
h
02
h
00
h
00
h
00
h
