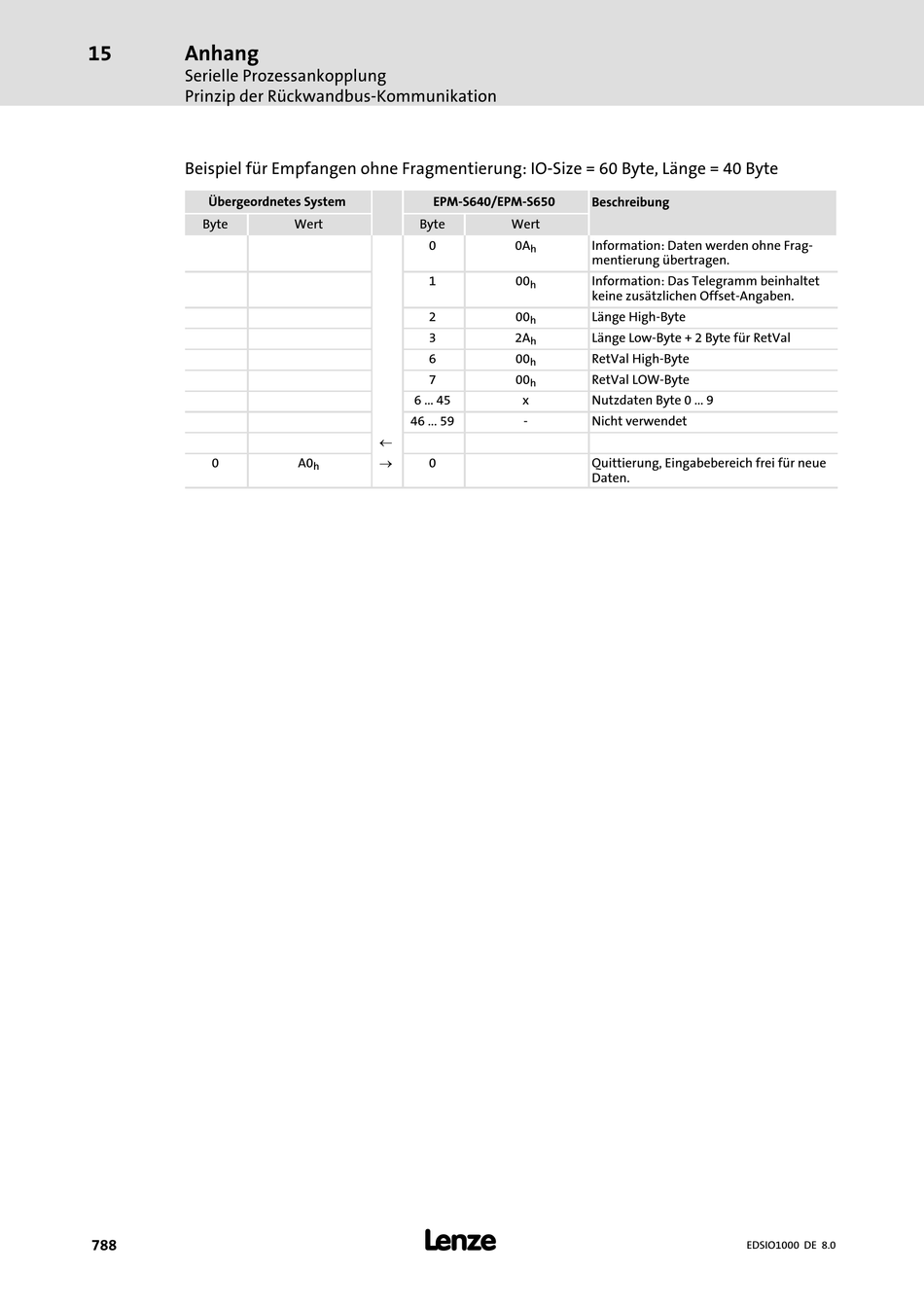

Beispiel für Empfangen ohne Fragmentierung: IO−Size = 60 Byte, Länge = 40 Byte
Übergeordnetes System
Byte
0
788
EPM−S640/EPM−S650
Wert Byte
0
1
2
3
6
7
6 ... 45
46 ... 59
¬
®
A0 0
h
l
Beschreibung
Wert
0A Information: Daten werden ohne Frag-
h
mentierung übertragen.
00 Information: Das Telegramm beinhaltet
h
keine zusätzlichen Offset−Angaben.
00 Länge High−Byte
h
2A Länge Low−Byte + 2 Byte für RetVal
h
00 RetVal High−Byte
h
00 RetVal LOW−Byte
h
x Nutzdaten Byte 0 ... 9
− Nicht verwendet
Quittierung, Eingabebereich frei für neue
Daten.
