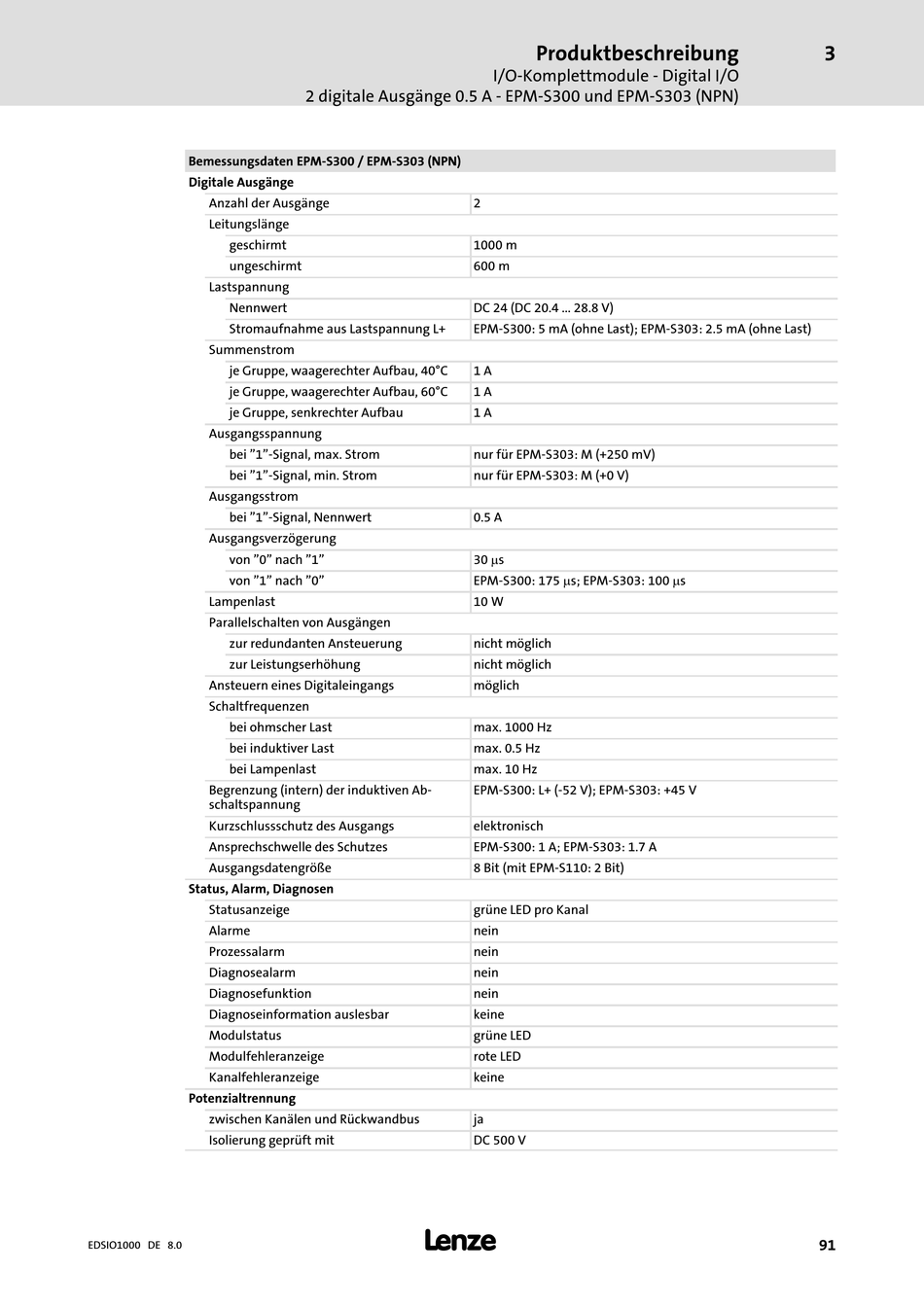

Bemessungsdaten EPM−S300 / EPM−S303 (NPN)
Digitale Ausgänge
Anzahl der Ausgänge
Leitungslänge
geschirmt
ungeschirmt
Lastspannung
Nennwert
Stromaufnahme aus Lastspannung L+
Summenstrom
je Gruppe, waagerechter Aufbau, 40°C
je Gruppe, waagerechter Aufbau, 60°C
je Gruppe, senkrechter Aufbau
Ausgangsspannung
bei "1"−Signal, max. Strom
bei "1"−Signal, min. Strom
Ausgangsstrom
bei "1"−Signal, Nennwert
Ausgangsverzögerung
von "0" nach "1"
von "1" nach "0"
Lampenlast
Parallelschalten von Ausgängen
zur redundanten Ansteuerung
zur Leistungserhöhung
Ansteuern eines Digitaleingangs
Schaltfrequenzen
bei ohmscher Last
bei induktiver Last
bei Lampenlast
Begrenzung (intern) der induktiven Ab-
schaltspannung
Kurzschlussschutz des Ausgangs
Ansprechschwelle des Schutzes
Ausgangsdatengröße
Status, Alarm, Diagnosen
Statusanzeige
Alarme
Prozessalarm
Diagnosealarm
Diagnosefunktion
Diagnoseinformation auslesbar
Modulstatus
Modulfehleranzeige
Kanalfehleranzeige
Potenzialtrennung
zwischen Kanälen und Rückwandbus
Isolierung geprüft mit
EDSIO1000 DE 8.0
2 digitale Ausgänge 0.5 A − EPM−S300 und EPM−S303 (NPN)
2
1000 m
600 m
DC 24 (DC 20.4 ... 28.8 V)
EPM−S300: 5 mA (ohne Last); EPM−S303: 2.5 mA (ohne Last)
1 A
1 A
1 A
nur für EPM−S303: M (+250 mV)
nur für EPM−S303: M (+0 V)
0.5 A
30 ms
EPM−S300: 175 ms; EPM−S303: 100 ms
10 W
nicht möglich
nicht möglich
möglich
max. 1000 Hz
max. 0.5 Hz
max. 10 Hz
EPM−S300: L+ (−52 V); EPM−S303: +45 V
elektronisch
EPM−S300: 1 A; EPM−S303: 1.7 A
8 Bit (mit EPM−S110: 2 Bit)
grüne LED pro Kanal
nein
nein
nein
nein
keine
grüne LED
rote LED
keine
ja
DC 500 V
l
