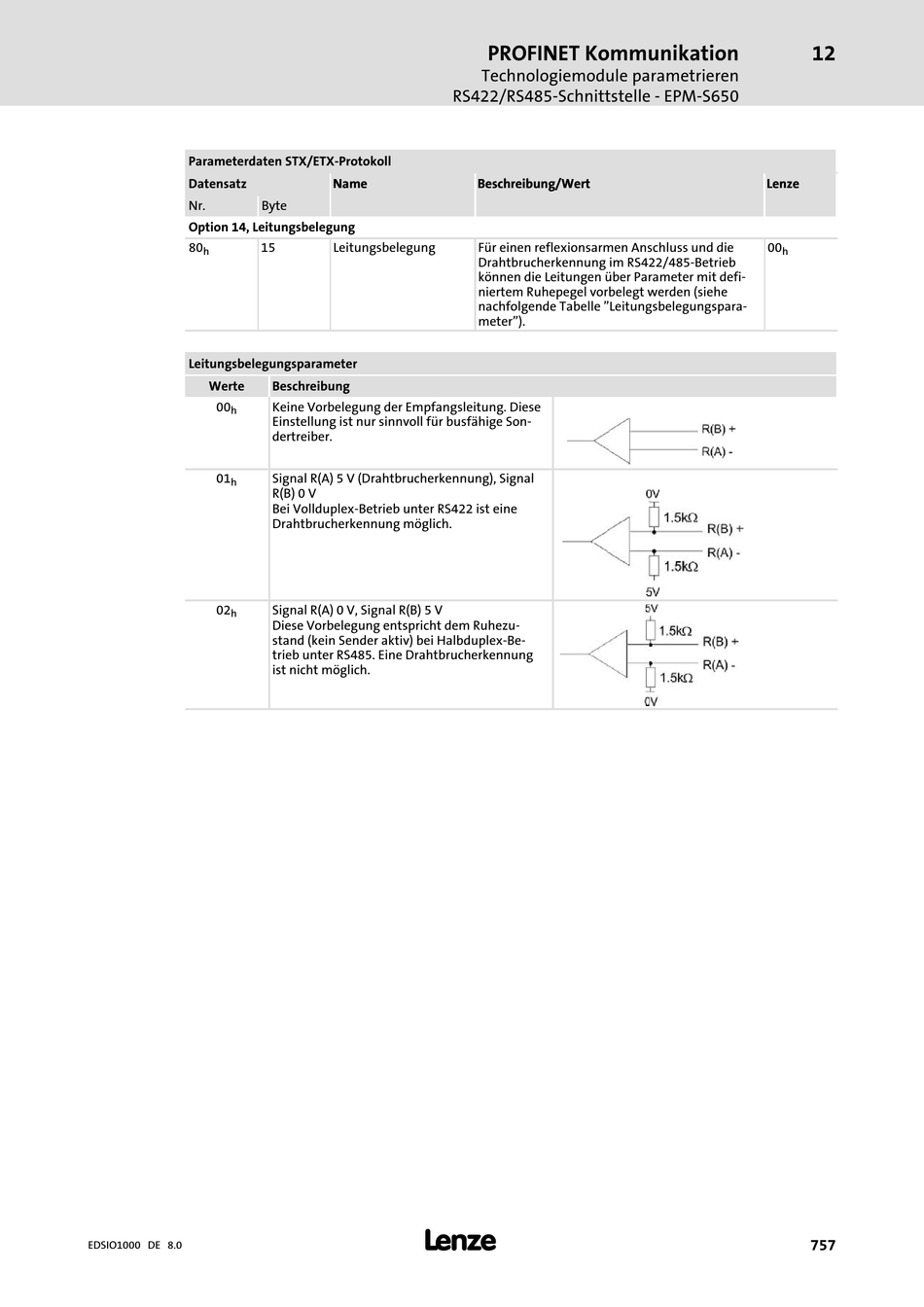

Lenze I/O System 1000 Handbuch Seite 757

Parameterdaten STX/ETX−Protokoll
Datensatz
Nr. Byte
Option 14, Leitungsbelegung
80 15
h
Leitungsbelegungsparameter
Werte
00
h
01
h
02
h
EDSIO1000 DE 8.0
Name Name
Leitungsbelegung
Beschreibung
Keine Vorbelegung der Empfangsleitung. Diese
Einstellung ist nur sinnvoll für busfähige Son-
dertreiber.
Signal R(A) 5 V (Drahtbrucherkennung), Signal
R(B) 0 V
Bei Vollduplex−Betrieb unter RS422 ist eine
Drahtbrucherkennung möglich.
Signal R(A) 0 V, Signal R(B) 5 V
Diese Vorbelegung entspricht dem Ruhezu-
stand (kein Sender aktiv) bei Halbduplex−Be-
trieb unter RS485. Eine Drahtbrucherkennung
ist nicht möglich.
l
PROFINET Kommunikation
Technologiemodule parametrieren
RS422/RS485−Schnittstelle − EPM−S650
Beschreibung/Wert Beschreibung/Wert
Für einen reflexionsarmen Anschluss und die
Drahtbrucherkennung im RS422/485−Betrieb
können die Leitungen über Parameter mit defi-
niertem Ruhepegel vorbelegt werden (siehe
nachfolgende Tabelle "Leitungsbelegungspara-
meter").
12
Lenze Lenze
00
h
