Produktbeschreibung 3
Systemübersicht
Systemaufbau
Wenn bei großen Stationsaufbauten die Leistung der Buskoppler−Hauptversorgung nicht
ausreicht, um die I/O−Ebene und/oder die Elektronik zu versorgen, können Versorgungs-
module eingesetzt werden. Jede Versorgung bildet eine eigene Potenzialinsel.
bis zu 64 I/O-Komplettmodule EPM-S2xx ... EPM-S6xx
Buskopplermodul
Versorgungsmodul Versorgungsmodul
EPM-S1xx
I/O-Versorgung I/O- und Elektronikversorgung
EPM-S701 EPM-S702
Elektronikversorgung DC 5 V / 3 A DC 5 V / 2 A
... ...
) )
I/O-Versorgung DC 24 V / 7 A * I/O-Versorgung DC 24 V / 7 A *
DC 24 V / 4 A
SLIO011

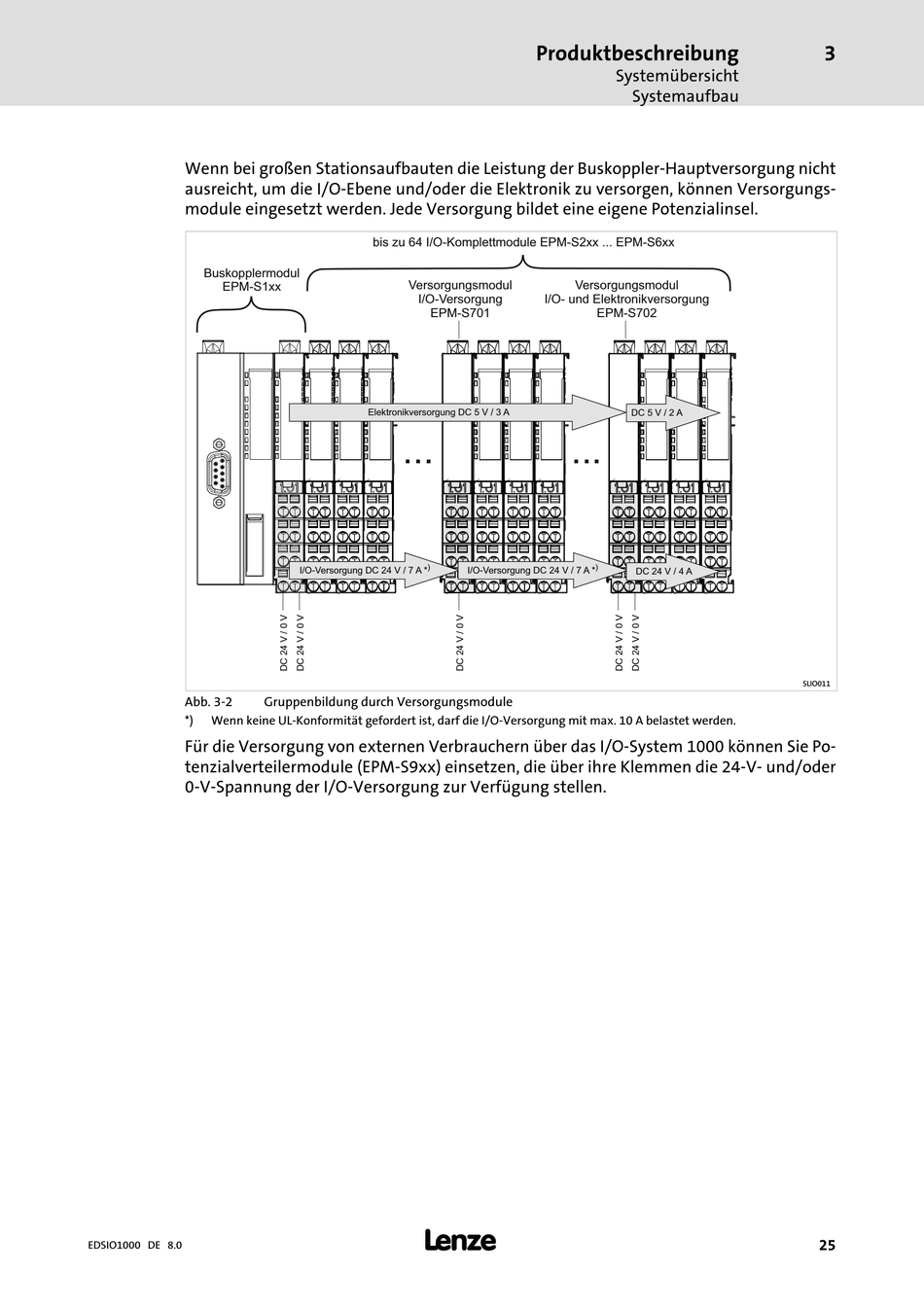

Abb. 3−2 Gruppenbildung durch Versorgungsmodule
*) Wenn keine UL−Konformität gefordert ist, darf die I/O−Versorgung mit max. 10 A belastet werden.
Für die Versorgung von externen Verbrauchern über das I/O−System 1000 können Sie Po-
tenzialverteilermodule (EPM−S9xx) einsetzen, die über ihre Klemmen die 24−V− und/oder
0−V−Spannung der I/O−Versorgung zur Verfügung stellen.
