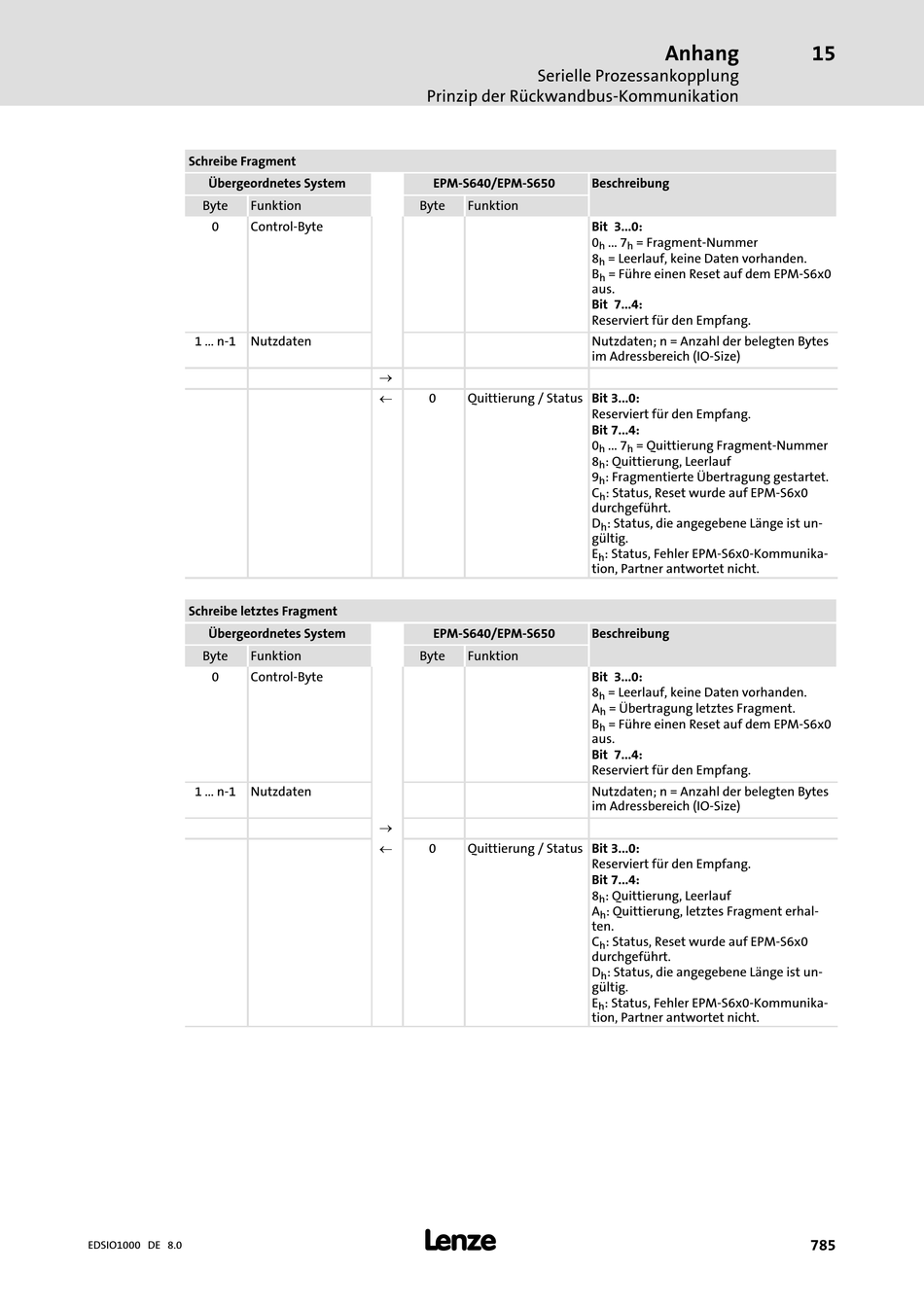

Schreibe Fragment
Übergeordnetes System
Byte Funktion
0 Control−Byte
1 ... n−1 Nutzdaten
Schreibe letztes Fragment
Übergeordnetes System
Byte Funktion
0 Control−Byte
1 ... n−1 Nutzdaten
EDSIO1000 DE 8.0
Serielle Prozessankopplung
Prinzip der Rückwandbus−Kommunikation
EPM−S640/EPM−S650
Byte Funktion
®
¬
0 Quittierung / Status Bit 3...0:
EPM−S640/EPM−S650
Byte Funktion
®
¬
0 Quittierung / Status Bit 3...0:
l
Anhang
Beschreibung
Bit 3...0:
0 ... 7 = Fragment−Nummer
h h
8 = Leerlauf, keine Daten vorhanden.
h
B = Führe einen Reset auf dem EPM−S6x0
h
aus.
Bit 7...4:
Reserviert für den Empfang.
Nutzdaten; n = Anzahl der belegten Bytes
im Adressbereich (IO−Size)
Reserviert für den Empfang.
Bit 7...4:
0 ... 7 = Quittierung Fragment−Nummer
h h
8 : Quittierung, Leerlauf
h
9 : Fragmentierte Übertragung gestartet.
h
C : Status, Reset wurde auf EPM−S6x0
h
durchgeführt.
D : Status, die angegebene Länge ist un-
h
gültig.
E : Status, Fehler EPM−S6x0−Kommunika-
h
tion, Partner antwortet nicht.
Beschreibung
Bit 3...0:
8 = Leerlauf, keine Daten vorhanden.
h
A = Übertragung letztes Fragment.
h
B = Führe einen Reset auf dem EPM−S6x0
h
aus.
Bit 7...4:
Reserviert für den Empfang.
Nutzdaten; n = Anzahl der belegten Bytes
im Adressbereich (IO−Size)
Reserviert für den Empfang.
Bit 7...4:
8 : Quittierung, Leerlauf
h
A : Quittierung, letztes Fragment erhal-
h
ten.
C : Status, Reset wurde auf EPM−S6x0
h
durchgeführt.
D : Status, die angegebene Länge ist un-
h
gültig.
E : Status, Fehler EPM−S6x0−Kommunika-
h
tion, Partner antwortet nicht.
