8.13

Technologiemodule parametrieren

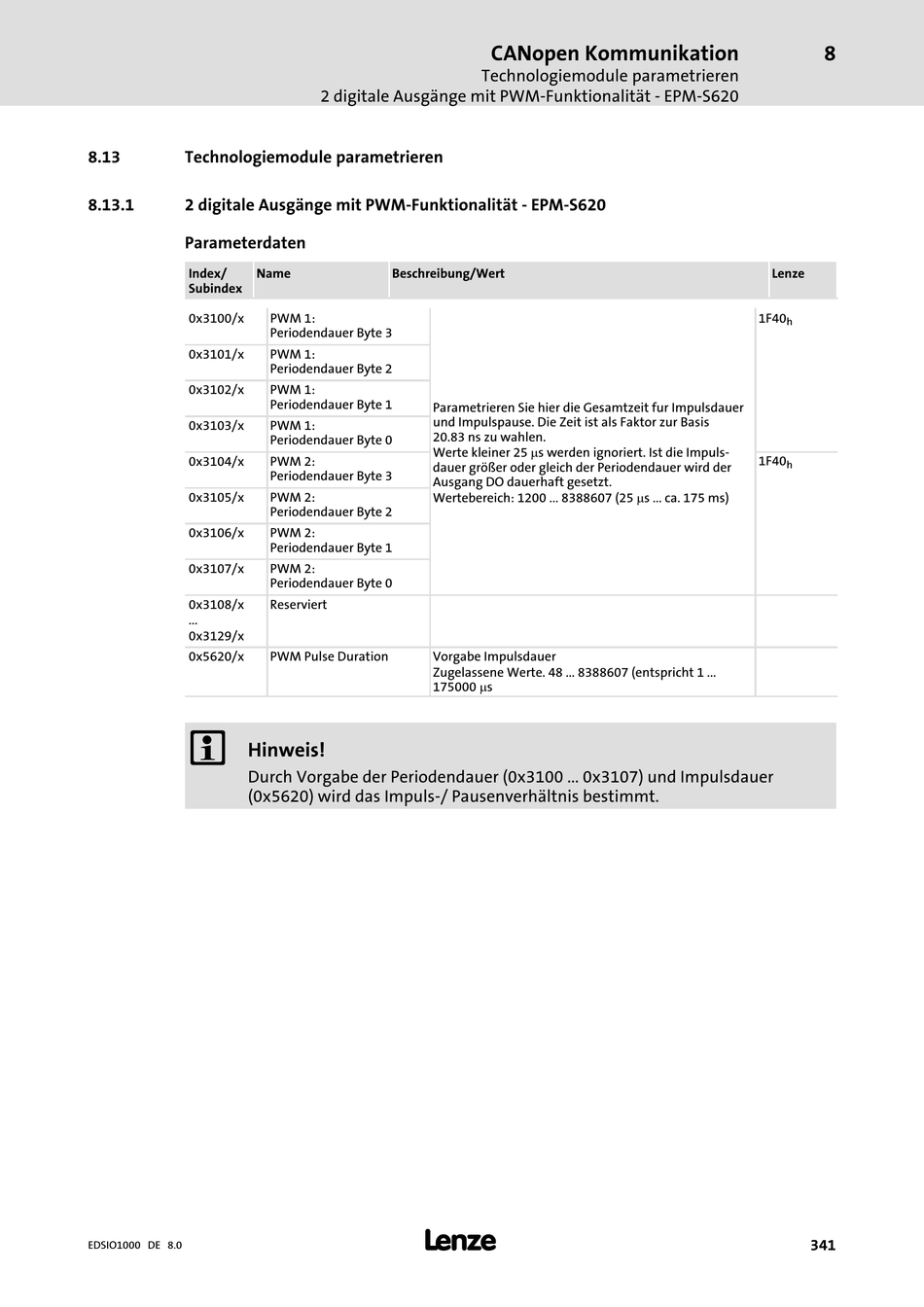

8.13.1 2 digitale Ausgänge mit PWM−Funktionalität − EPM−S620
Parameterdaten
Index/ Name
Subindex
0x3100/x
0x3101/x
0x3102/x
0x3103/x
0x3104/x
0x3105/x
0x3106/x
0x3107/x
0x3108/x
...
0x3129/x
0x5620/x
)
Hinweis!
Durch Vorgabe der Periodendauer (0x3100 ... 0x3107) und Impulsdauer
(0x5620) wird das Impuls−/ Pausenverhältnis bestimmt.
EDSIO1000 DE 8.0
2 digitale Ausgänge mit PWM−Funktionalität − EPM−S620
Beschreibung/Wert
PWM 1:
Periodendauer Byte 3
PWM 1:
Periodendauer Byte 2
PWM 1:
Periodendauer Byte 1
Parametrieren Sie hier die Gesamtzeit fur Impulsdauer
und Impulspause. Die Zeit ist als Faktor zur Basis
PWM 1:
20.83 ns zu wahlen.
Periodendauer Byte 0
Werte kleiner 25 ms werden ignoriert. Ist die Impuls-
PWM 2:
dauer größer oder gleich der Periodendauer wird der
Periodendauer Byte 3
Ausgang DO dauerhaft gesetzt.
Wertebereich: 1200 ... 8388607 (25 ms ... ca. 175 ms)
PWM 2:
Periodendauer Byte 2
PWM 2:
Periodendauer Byte 1
PWM 2:
Periodendauer Byte 0
Reserviert
PWM Pulse Duration Vorgabe Impulsdauer
Zugelassene Werte. 48 ... 8388607 (entspricht 1 ...
175000 ms
l
CANopen Kommunikation
Technologiemodule parametrieren
8
Lenze
1F40
h
1F40
h
341
