Sammelschiene Für Schirmauflage Montieren - Lenze I/O System 1000 Handbuch

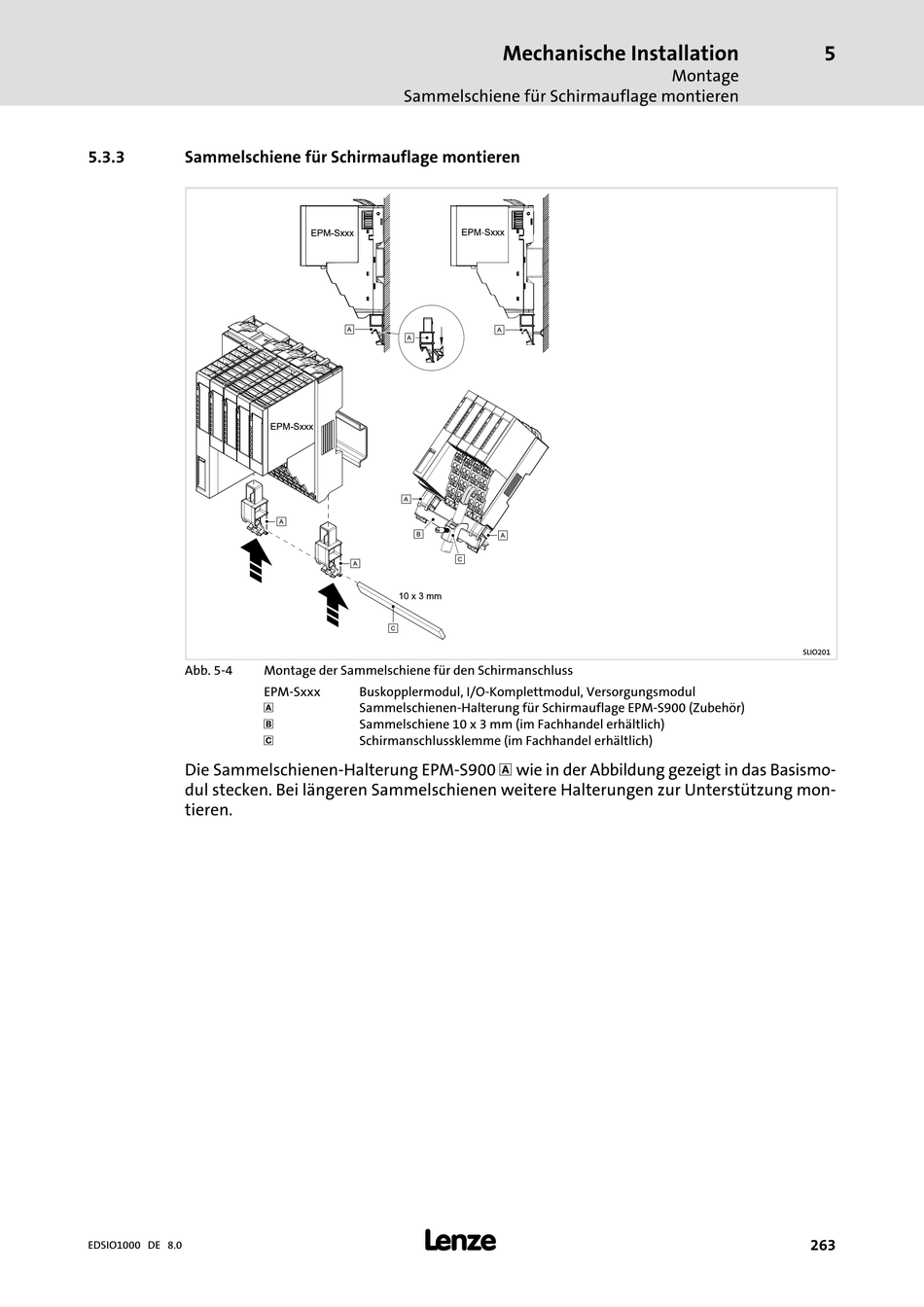

5.3.3 Sammelschiene für Schirmauflage montieren
Abb. 5−4
Die Sammelschienen−Halterung EPM−S900 0 wie in der Abbildung gezeigt in das Basismo-
dul stecken. Bei längeren Sammelschienen weitere Halterungen zur Unterstützung mon-
tieren.
EDSIO1000 DE 8.0
Sammelschiene für Schirmauflage montieren
Montage der Sammelschiene für den Schirmanschluss
EPM−Sxxx Buskopplermodul, I/O−Komplettmodul, Versorgungsmodul
0
Sammelschienen−Halterung für Schirmauflage EPM−S900 (Zubehör)
1
Sammelschiene 10 x 3 mm (im Fachhandel erhältlich)
2
Schirmanschlussklemme (im Fachhandel erhältlich)
l
Mechanische Installation
Montage
5
SLIO201
263
