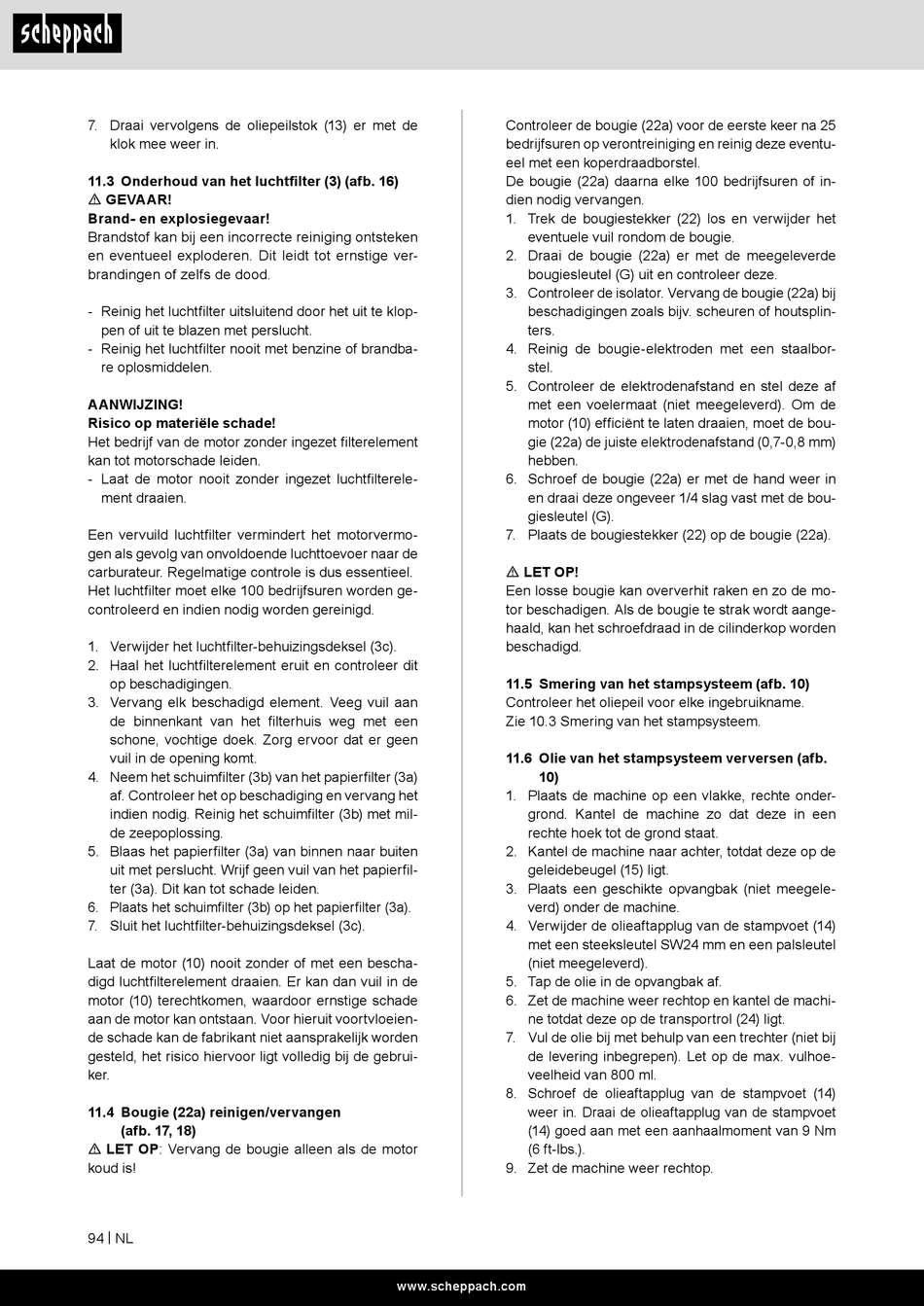

7. Draai vervolgens de oliepeilstok (13) er met de
klok mee weer in.
11.3 Onderhoud van het luchtfilter (3) (afb. 16)
m GEVAAR!
Brand- en explosiegevaar!
Brandstof kan bij een incorrecte reiniging ontsteken
en eventueel exploderen. Dit leidt tot ernstige ver-
brandingen of zelfs de dood.
- Reinig het luchtfilter uitsluitend door het uit te klop-
pen of uit te blazen met perslucht.
- Reinig het luchtfilter nooit met benzine of brandba-
re oplosmiddelen.
AANWIJZING!
Risico op materiële schade!
Het bedrijf van de motor zonder ingezet filterelement
kan tot motorschade leiden.
- Laat de motor nooit zonder ingezet luchtfilterele-
ment draaien.
Een vervuild luchtfilter vermindert het motorvermo-
gen als gevolg van onvoldoende luchttoevoer naar de
carburateur. Regelmatige controle is dus essentieel.
Het luchtfilter moet elke 100 bedrijfsuren worden ge-
controleerd en indien nodig worden gereinigd.
1. Verwijder het luchtfilter-behuizingsdeksel (3c).
2. Haal het luchtfilterelement eruit en controleer dit
op beschadigingen.
3. Vervang elk beschadigd element. Veeg vuil aan
de binnenkant van het filterhuis weg met een
schone, vochtige doek. Zorg ervoor dat er geen
vuil in de opening komt.
4. Neem het schuimfilter (3b) van het papierfilter (3a)
af. Controleer het op beschadiging en vervang het
indien nodig. Reinig het schuimfilter (3b) met mil-
de zeepoplossing.
5. Blaas het papierfilter (3a) van binnen naar buiten
uit met perslucht. Wrijf geen vuil van het papierfil-
ter (3a). Dit kan tot schade leiden.
6. Plaats het schuimfilter (3b) op het papierfilter (3a).
7. Sluit het luchtfilter-behuizingsdeksel (3c).
Laat de motor (10) nooit zonder of met een bescha-
digd luchtfilterelement draaien. Er kan dan vuil in de
motor (10) terechtkomen, waardoor ernstige schade
aan de motor kan ontstaan. Voor hieruit voortvloeien-
de schade kan de fabrikant niet aansprakelijk worden
gesteld, het risico hiervoor ligt volledig bij de gebrui-
ker.
11.4 Bougie (22a) reinigen/vervangen
(afb. 17, 18)
m LET OP: Vervang de bougie alleen als de motor
koud is!
94 | NL
Controleer de bougie (22a) voor de eerste keer na 25
bedrijfsuren op verontreiniging en reinig deze eventu-
eel met een koperdraadborstel.
De bougie (22a) daarna elke 100 bedrijfsuren of in-
dien nodig vervangen.
1. Trek de bougiestekker (22) los en verwijder het
eventuele vuil rondom de bougie.
2. Draai de bougie (22a) er met de meegeleverde
bougiesleutel (G) uit en controleer deze.
3. Controleer de isolator. Vervang de bougie (22a) bij
beschadigingen zoals bijv. scheuren of houtsplin-
ters.
4. Reinig de bougie-elektroden met een staalbor-
stel.
5. Controleer de elektrodenafstand en stel deze af
met een voelermaat (niet meegeleverd). Om de
motor (10) efficiënt te laten draaien, moet de bou-
gie (22a) de juiste elektrodenafstand (0,7-0,8 mm)
hebben.
6. Schroef de bougie (22a) er met de hand weer in
en draai deze ongeveer 1/4 slag vast met de bou-
giesleutel (G).
7. Plaats de bougiestekker (22) op de bougie (22a).
m LET OP!
Een losse bougie kan oververhit raken en zo de mo-
tor beschadigen. Als de bougie te strak wordt aange-
haald, kan het schroefdraad in de cilinderkop worden
beschadigd.
11.5 Smering van het stampsysteem (afb. 10)
Controleer het oliepeil voor elke ingebruikname.
Zie 10.3 Smering van het stampsysteem.
11.6 Olie van het stampsysteem verversen (afb.
10)
1. Plaats de machine op een vlakke, rechte onder-
grond. Kantel de machine zo dat deze in een
rechte hoek tot de grond staat.
2. Kantel de machine naar achter, totdat deze op de
geleidebeugel (15) ligt.
3. Plaats een geschikte opvangbak (niet meegele-
verd) onder de machine.
4. Verwijder de olieaftapplug van de stampvoet (14)
met een steeksleutel SW24 mm en een palsleutel
(niet meegeleverd).
5. Tap de olie in de opvangbak af.
6. Zet de machine weer rechtop en kantel de machi-
ne totdat deze op de transportrol (24) ligt.
7. Vul de olie bij met behulp van een trechter (niet bij
de levering inbegrepen). Let op de max. vulhoe-
veelheid van 800 ml.
8. Schroef de olieaftapplug van de stampvoet (14)
weer in. Draai de olieaftapplug van de stampvoet
(14) goed aan met een aanhaalmoment van 9 Nm
(6 ft-lbs.).
9. Zet de machine weer rechtop.
