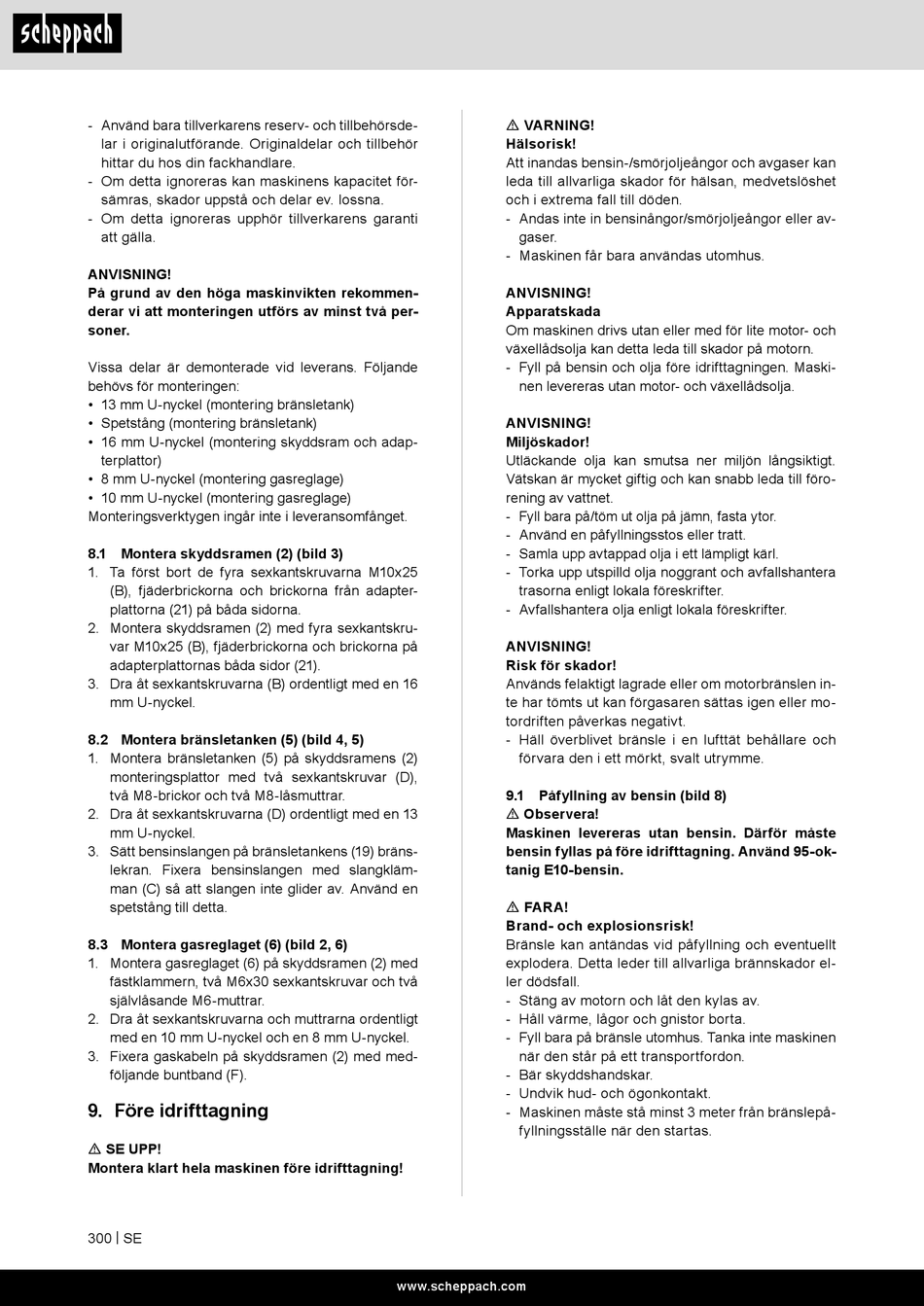

Scheppach VS1000 Originalbetriebsanleitung Seite 300

- Använd bara tillverkarens reserv- och tillbehörsde-
lar i originalutförande. Originaldelar och tillbehör
hittar du hos din fackhandlare.
- Om detta ignoreras kan maskinens kapacitet för-
sämras, skador uppstå och delar ev. lossna.
- Om detta ignoreras upphör tillverkarens garanti
att gälla.
ANVISNING!
På grund av den höga maskinvikten rekommen-
derar vi att monteringen utförs av minst två per-
soner.
Vissa delar är demonterade vid leverans. Följande
behövs för monteringen:
• 13 mm U-nyckel (montering bränsletank)
• Spetstång (montering bränsletank)
• 16 mm U-nyckel (montering skyddsram och adap-
terplattor)
• 8 mm U-nyckel (montering gasreglage)
• 10 mm U-nyckel (montering gasreglage)
Monteringsverktygen ingår inte i leveransomfånget.
8.1 Montera skyddsramen (2) (bild 3)
1. Ta först bort de fyra sexkantskruvarna M10x25
(B), fjäderbrickorna och brickorna från adapter-
plattorna (21) på båda sidorna.
2. Montera skyddsramen (2) med fyra sexkantskru-
var M10x25 (B), fjäderbrickorna och brickorna på
adapterplattornas båda sidor (21).
3. Dra åt sexkantskruvarna (B) ordentligt med en 16
mm U-nyckel.
8.2 Montera bränsletanken (5) (bild 4, 5)
1. Montera bränsletanken (5) på skyddsramens (2)
monteringsplattor med två sexkantskruvar (D),
två M8-brickor och två M8-låsmuttrar.
2. Dra åt sexkantskruvarna (D) ordentligt med en 13
mm U-nyckel.
3. Sätt bensinslangen på bränsletankens (19) bräns-
lekran. Fixera bensinslangen med slangkläm-
man (C) så att slangen inte glider av. Använd en
spetstång till detta.
8.3 Montera gasreglaget (6) (bild 2, 6)
1. Montera gasreglaget (6) på skyddsramen (2) med
fästklammern, två M6x30 sexkantskruvar och två
självlåsande M6-muttrar.
2. Dra åt sexkantskruvarna och muttrarna ordentligt
med en 10 mm U-nyckel och en 8 mm U-nyckel.
3. Fixera gaskabeln på skyddsramen (2) med med-
följande buntband (F).
9. Före idrifttagning
m SE UPP!
Montera klart hela maskinen före idrifttagning!
300 | SE
m VARNING!
Hälsorisk!
Att inandas bensin-/smörjoljeångor och avgaser kan
leda till allvarliga skador för hälsan, medvetslöshet
och i extrema fall till döden.
- Andas inte in bensinångor/smörjoljeångor eller av-
gaser.
- Maskinen får bara användas utomhus.
ANVISNING!
Apparatskada
Om maskinen drivs utan eller med för lite motor- och
växellådsolja kan detta leda till skador på motorn.
- Fyll på bensin och olja före idrifttagningen. Maski-
nen levereras utan motor- och växellådsolja.
ANVISNING!
Miljöskador!
Utläckande olja kan smutsa ner miljön långsiktigt.
Vätskan är mycket giftig och kan snabb leda till föro-
rening av vattnet.
- Fyll bara på/töm ut olja på jämn, fasta ytor.
- Använd en påfyllningsstos eller tratt.
- Samla upp avtappad olja i ett lämpligt kärl.
- Torka upp utspilld olja noggrant och avfallshantera
trasorna enligt lokala föreskrifter.
- Avfallshantera olja enligt lokala föreskrifter.
ANVISNING!
Risk för skador!
Används felaktigt lagrade eller om motorbränslen in-
te har tömts ut kan förgasaren sättas igen eller mo-
tordriften påverkas negativt.
- Häll överblivet bränsle i en lufttät behållare och
förvara den i ett mörkt, svalt utrymme.
9.1 Påfyllning av bensin (bild 8)
m Observera!
Maskinen levereras utan bensin. Därför måste
bensin fyllas på före idrifttagning. Använd 95-ok-
tanig E10-bensin.
m FARA!
Brand- och explosionsrisk!
Bränsle kan antändas vid påfyllning och eventuellt
explodera. Detta leder till allvarliga brännskador el-
ler dödsfall.
- Stäng av motorn och låt den kylas av.
- Håll värme, lågor och gnistor borta.
- Fyll bara på bränsle utomhus. Tanka inte maskinen
när den står på ett transportfordon.
- Bär skyddshandskar.
- Undvik hud- och ögonkontakt.
- Maskinen måste stå minst 3 meter från bränslepå-
fyllningsställe när den startas.
