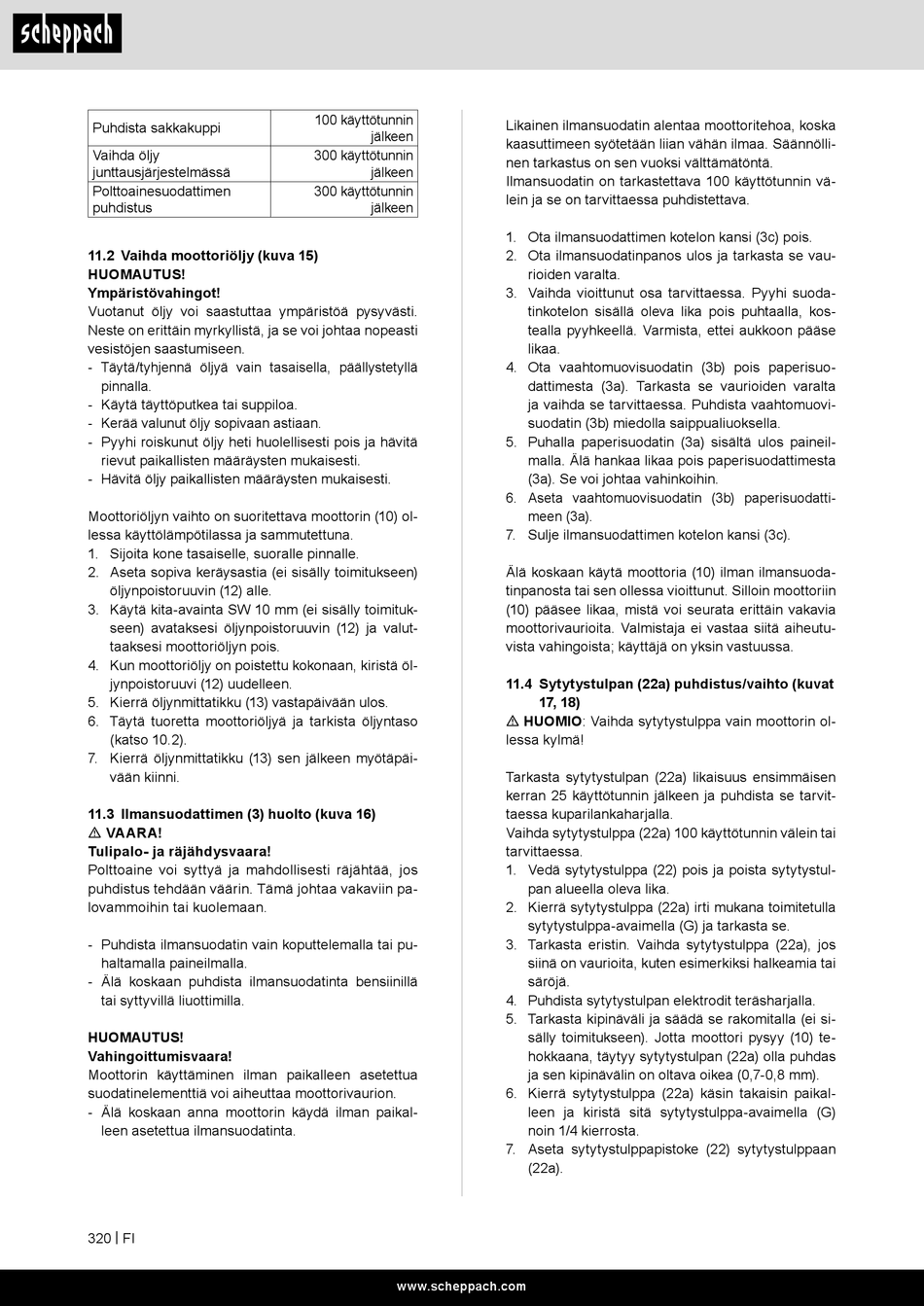

Scheppach VS1000 Originalbetriebsanleitung Seite 320

Puhdista sakkakuppi
Vaihda öljy
junttausjärjestelmässä
Polttoainesuodattimen
puhdistus
11.2 Vaihda moottoriöljy (kuva 15)
HUOMAUTUS!
Ympäristövahingot!
Vuotanut öljy voi saastuttaa ympäristöä pysyvästi.
Neste on erittäin myrkyllistä, ja se voi johtaa nopeasti
vesistöjen saastumiseen.
- Täytä/tyhjennä öljyä vain tasaisella, päällystetyllä
pinnalla.
- Käytä täyttöputkea tai suppiloa.
- Kerää valunut öljy sopivaan astiaan.
- Pyyhi roiskunut öljy heti huolellisesti pois ja hävitä
rievut paikallisten määräysten mukaisesti.
- Hävitä öljy paikallisten määräysten mukaisesti.
Moottoriöljyn vaihto on suoritettava moottorin (10) ol-
lessa käyttölämpötilassa ja sammutettuna.
1. Sijoita kone tasaiselle, suoralle pinnalle.
2. Aseta sopiva keräysastia (ei sisälly toimitukseen)
öljynpoistoruuvin (12) alle.
3. Käytä kita-avainta SW 10 mm (ei sisälly toimituk-
seen) avataksesi öljynpoistoruuvin (12) ja valut-
taaksesi moottoriöljyn pois.
4. Kun moottoriöljy on poistettu kokonaan, kiristä öl-
jynpoistoruuvi (12) uudelleen.
5. Kierrä öljynmittatikku (13) vastapäivään ulos.
6. Täytä tuoretta moottoriöljyä ja tarkista öljyntaso
(katso 10.2).
7. Kierrä öljynmittatikku (13) sen jälkeen myötäpäi-
vään kiinni.
11.3 Ilmansuodattimen (3) huolto (kuva 16)
m VAARA!
Tulipalo- ja räjähdysvaara!
Polttoaine voi syttyä ja mahdollisesti räjähtää, jos
puhdistus tehdään väärin. Tämä johtaa vakaviin pa-
lovammoihin tai kuolemaan.
- Puhdista ilmansuodatin vain koputtelemalla tai pu-
haltamalla paineilmalla.
- Älä koskaan puhdista ilmansuodatinta bensiinillä
tai syttyvillä liuottimilla.
HUOMAUTUS!
Vahingoittumisvaara!
Moottorin käyttäminen ilman paikalleen asetettua
suodatinelementtiä voi aiheuttaa moottorivaurion.
- Älä koskaan anna moottorin käydä ilman paikal-
leen asetettua ilmansuodatinta.
320 | FI
100 käyttötunnin
jälkeen
300 käyttötunnin
jälkeen
300 käyttötunnin
jälkeen
www.scheppach.com
Likainen ilmansuodatin alentaa moottoritehoa, koska
kaasuttimeen syötetään liian vähän ilmaa. Säännölli-
nen tarkastus on sen vuoksi välttämätöntä.
Ilmansuodatin on tarkastettava 100 käyttötunnin vä-
lein ja se on tarvittaessa puhdistettava.
1. Ota ilmansuodattimen kotelon kansi (3c) pois.
2. Ota ilmansuodatinpanos ulos ja tarkasta se vau-
rioiden varalta.
3. Vaihda vioittunut osa tarvittaessa. Pyyhi suoda-
tinkotelon sisällä oleva lika pois puhtaalla, kos-
tealla pyyhkeellä. Varmista, ettei aukkoon pääse
likaa.
4. Ota vaahtomuovisuodatin (3b) pois paperisuo-
dattimesta (3a). Tarkasta se vaurioiden varalta
ja vaihda se tarvittaessa. Puhdista vaahtomuovi-
suodatin (3b) miedolla saippualiuoksella.
5. Puhalla paperisuodatin (3a) sisältä ulos paineil-
malla. Älä hankaa likaa pois paperisuodattimesta
(3a). Se voi johtaa vahinkoihin.
6. Aseta vaahtomuovisuodatin (3b) paperisuodatti-
meen (3a).
7. Sulje ilmansuodattimen kotelon kansi (3c).
Älä koskaan käytä moottoria (10) ilman ilmansuoda-
tinpanosta tai sen ollessa vioittunut. Silloin moottoriin
(10) pääsee likaa, mistä voi seurata erittäin vakavia
moottorivaurioita. Valmistaja ei vastaa siitä aiheutu-
vista vahingoista; käyttäjä on yksin vastuussa.
11.4 Sytytystulpan (22a) puhdistus/vaihto (kuvat
17, 18)
m HUOMIO: Vaihda sytytystulppa vain moottorin ol-
lessa kylmä!
Tarkasta sytytystulpan (22a) likaisuus ensimmäisen
kerran 25 käyttötunnin jälkeen ja puhdista se tarvit-
taessa kuparilankaharjalla.
Vaihda sytytystulppa (22a) 100 käyttötunnin välein tai
tarvittaessa.
1. Vedä sytytystulppa (22) pois ja poista sytytystul-
pan alueella oleva lika.
2. Kierrä sytytystulppa (22a) irti mukana toimitetulla
sytytystulppa-avaimella (G) ja tarkasta se.
3. Tarkasta eristin. Vaihda sytytystulppa (22a), jos
siinä on vaurioita, kuten esimerkiksi halkeamia tai
säröjä.
4. Puhdista sytytystulpan elektrodit teräsharjalla.
5. Tarkasta kipinäväli ja säädä se rakomitalla (ei si-
sälly toimitukseen). Jotta moottori pysyy (10) te-
hokkaana, täytyy sytytystulpan (22a) olla puhdas
ja sen kipinävälin on oltava oikea (0,7-0,8 mm).
6. Kierrä sytytystulppa (22a) käsin takaisin paikal-
leen ja kiristä sitä sytytystulppa-avaimella (G)
noin 1/4 kierrosta.
7. Aseta sytytystulppapistoke (22) sytytystulppaan
(22a).
