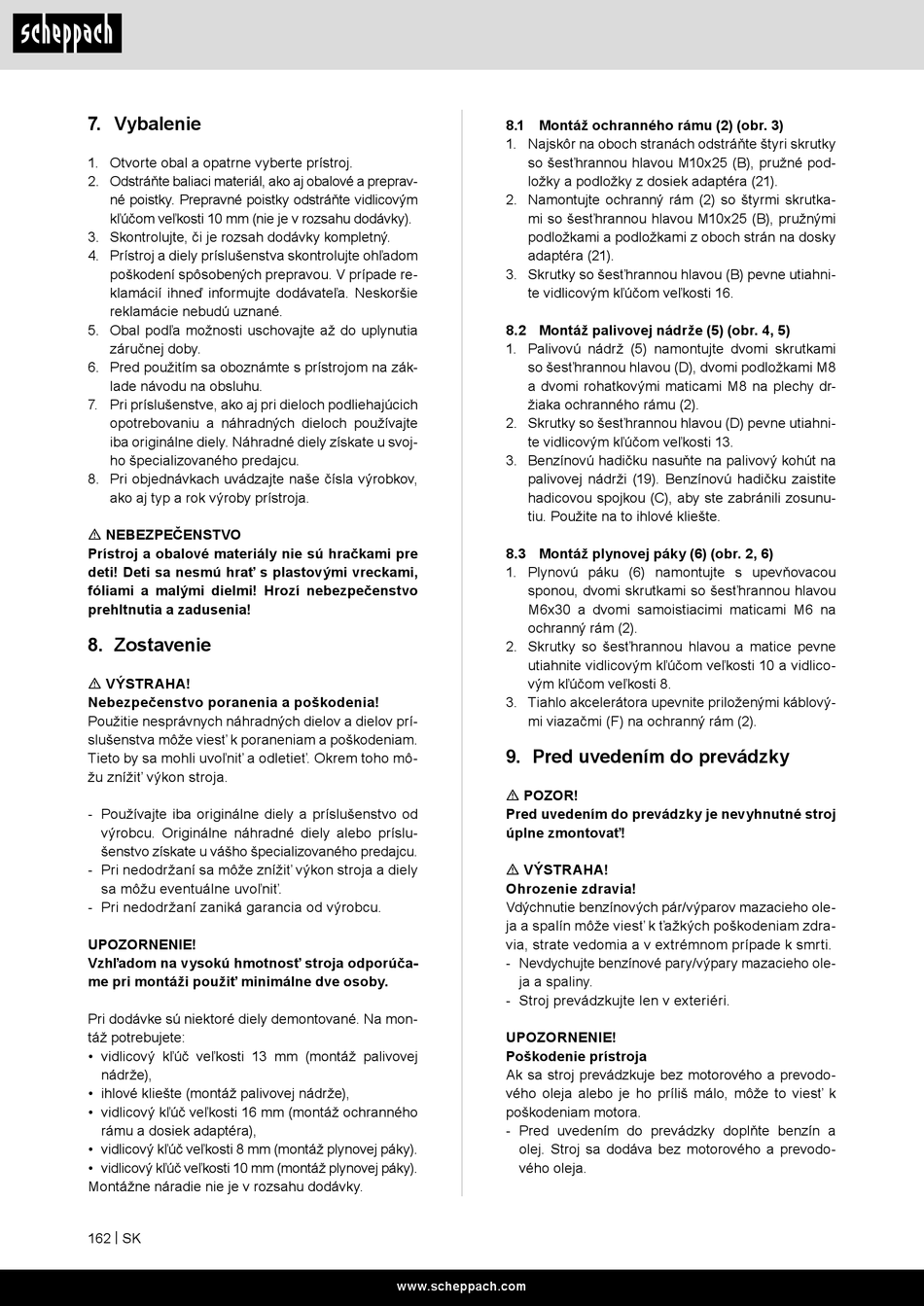

7. Vybalenie
1. Otvorte obal a opatrne vyberte prístroj.
2. Odstráňte baliaci materiál, ako aj obalové a preprav-
né poistky. Prepravné poistky odstráňte vidlicovým
kľúčom veľkosti 10 mm (nie je v rozsahu dodávky).
3. Skontrolujte, či je rozsah dodávky kompletný.
4. Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
5. Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
6. Pred použitím sa oboznámte s prístrojom na zák-
lade návodu na obsluhu.
7. Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte
iba originálne diely. Náhradné diely získate u svoj-
ho špecializovaného predajcu.
8. Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
m NEBEZPEČENSTVO
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami a malými dielmi! Hrozí nebezpečenstvo
prehltnutia a zadusenia!
8. Zostavenie
m VÝSTRAHA!
Nebezpečenstvo poranenia a poškodenia!
Použitie nesprávnych náhradných dielov a dielov prí-
slušenstva môže viesť k poraneniam a poškodeniam.
Tieto by sa mohli uvoľniť a odletieť. Okrem toho mô-
žu znížiť výkon stroja.
- Používajte iba originálne diely a príslušenstvo od
výrobcu. Originálne náhradné diely alebo príslu-
šenstvo získate u vášho špecializovaného predajcu.
- Pri nedodržaní sa môže znížiť výkon stroja a diely
sa môžu eventuálne uvoľniť.
- Pri nedodržaní zaniká garancia od výrobcu.
UPOZORNENIE!
Vzhľadom na vysokú hmotnosť stroja odporúča-
me pri montáži použiť minimálne dve osoby.
Pri dodávke sú niektoré diely demontované. Na mon-
táž potrebujete:
• vidlicový kľúč veľkosti 13 mm (montáž palivovej
nádrže),
• ihlové kliešte (montáž palivovej nádrže),
• vidlicový kľúč veľkosti 16 mm (montáž ochranného
rámu a dosiek adaptéra),
• vidlicový kľúč veľkosti 8 mm (montáž plynovej páky).
• vidlicový kľúč veľkosti 10 mm (montáž plynovej páky).
Montážne náradie nie je v rozsahu dodávky.
162 | SK
8.1 Montáž ochranného rámu (2) (obr. 3)
1. Najskôr na oboch stranách odstráňte štyri skrutky
so šesťhrannou hlavou M10x25 (B), pružné pod-
ložky a podložky z dosiek adaptéra (21).
2. Namontujte ochranný rám (2) so štyrmi skrutka-
mi so šesťhrannou hlavou M10x25 (B), pružnými
podložkami a podložkami z oboch strán na dosky
adaptéra (21).
3. Skrutky so šesťhrannou hlavou (B) pevne utiahni-
te vidlicovým kľúčom veľkosti 16.
8.2 Montáž palivovej nádrže (5) (obr. 4, 5)
1. Palivovú nádrž (5) namontujte dvomi skrutkami
so šesťhrannou hlavou (D), dvomi podložkami M8
a dvomi rohatkovými maticami M8 na plechy dr-
žiaka ochranného rámu (2).
2. Skrutky so šesťhrannou hlavou (D) pevne utiahni-
te vidlicovým kľúčom veľkosti 13.
3. Benzínovú hadičku nasuňte na palivový kohút na
palivovej nádrži (19). Benzínovú hadičku zaistite
hadicovou spojkou (C), aby ste zabránili zosunu-
tiu. Použite na to ihlové kliešte.
8.3 Montáž plynovej páky (6) (obr. 2, 6)
1. Plynovú páku (6) namontujte s upevňovacou
sponou, dvomi skrutkami so šesťhrannou hlavou
M6x30 a dvomi samoistiacimi maticami M6 na
ochranný rám (2).
2. Skrutky so šesťhrannou hlavou a matice pevne
utiahnite vidlicovým kľúčom veľkosti 10 a vidlico-
vým kľúčom veľkosti 8.
3. Tiahlo akcelerátora upevnite priloženými káblový-
mi viazačmi (F) na ochranný rám (2).
9. Pred uvedením do prevádzky
m POZOR!
Pred uvedením do prevádzky je nevyhnutné stroj
úplne zmontovať!
m VÝSTRAHA!
Ohrozenie zdravia!
Vdýchnutie benzínových pár/výparov mazacieho ole-
ja a spalín môže viesť k ťažkých poškodeniam zdra-
via, strate vedomia a v extrémnom prípade k smrti.
- Nevdychujte benzínové pary/výpary mazacieho ole-
ja a spaliny.
- Stroj prevádzkujte len v exteriéri.
UPOZORNENIE!
Poškodenie prístroja
Ak sa stroj prevádzkuje bez motorového a prevodo-
vého oleja alebo je ho príliš málo, môže to viesť k
poškodeniam motora.
- Pred uvedením do prevádzky doplňte benzín a
olej. Stroj sa dodáva bez motorového a prevodo-
vého oleja.
