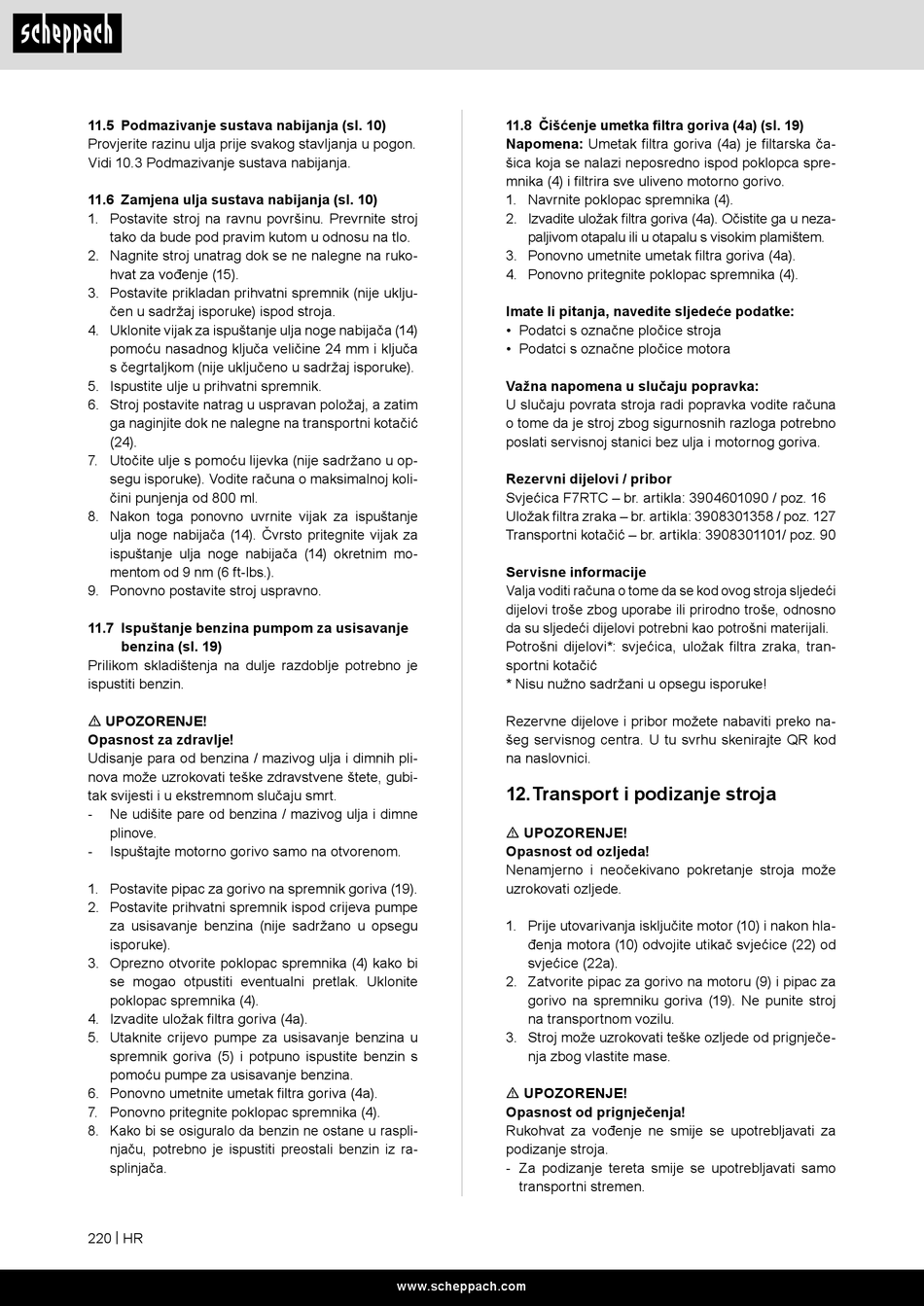

11.5 Podmazivanje sustava nabijanja (sl. 10)
Provjerite razinu ulja prije svakog stavljanja u pogon.
Vidi 10.3 Podmazivanje sustava nabijanja.
11.6 Zamjena ulja sustava nabijanja (sl. 10)
1. Postavite stroj na ravnu površinu. Prevrnite stroj
tako da bude pod pravim kutom u odnosu na tlo.
2. Nagnite stroj unatrag dok se ne nalegne na ruko-
hvat za vođenje (15).
3. Postavite prikladan prihvatni spremnik (nije uklju-
čen u sadržaj isporuke) ispod stroja.
4. Uklonite vijak za ispuštanje ulja noge nabijača (14)
pomoću nasadnog ključa veličine 24 mm i ključa
s čegrtaljkom (nije uključeno u sadržaj isporuke).
5. Ispustite ulje u prihvatni spremnik.
6. Stroj postavite natrag u uspravan položaj, a zatim
ga naginjite dok ne nalegne na transportni kotačić
(24).
7. Utočite ulje s pomoću lijevka (nije sadržano u op-
segu isporuke). Vodite računa o maksimalnoj koli-
čini punjenja od 800 ml.
8. Nakon toga ponovno uvrnite vijak za ispuštanje
ulja noge nabijača (14). Čvrsto pritegnite vijak za
ispuštanje ulja noge nabijača (14) okretnim mo-
mentom od 9 nm (6 ft-lbs.).
9. Ponovno postavite stroj uspravno.
11.7 Ispuštanje benzina pumpom za usisavanje
benzina (sl. 19)
Prilikom skladištenja na dulje razdoblje potrebno je
ispustiti benzin.
m UPOZORENJE!
Opasnost za zdravlje!
Udisanje para od benzina / mazivog ulja i dimnih pli-
nova može uzrokovati teške zdravstvene štete, gubi-
tak svijesti i u ekstremnom slučaju smrt.
- Ne udišite pare od benzina / mazivog ulja i dimne
plinove.
- Ispuštajte motorno gorivo samo na otvorenom.
1. Postavite pipac za gorivo na spremnik goriva (19).
2. Postavite prihvatni spremnik ispod crijeva pumpe
za usisavanje benzina (nije sadržano u opsegu
isporuke).
3. Oprezno otvorite poklopac spremnika (4) kako bi
se mogao otpustiti eventualni pretlak. Uklonite
poklopac spremnika (4).
4. Izvadite uložak filtra goriva (4a).
5. Utaknite crijevo pumpe za usisavanje benzina u
spremnik goriva (5) i potpuno ispustite benzin s
pomoću pumpe za usisavanje benzina.
6. Ponovno umetnite umetak filtra goriva (4a).
7. Ponovno pritegnite poklopac spremnika (4).
8. Kako bi se osiguralo da benzin ne ostane u raspli-
njaču, potrebno je ispustiti preostali benzin iz ra-
splinjača.
220 | HR
11.8 Čišćenje umetka filtra goriva (4a) (sl. 19)
Napomena: Umetak filtra goriva (4a) je filtarska ča-
šica koja se nalazi neposredno ispod poklopca spre-
mnika (4) i filtrira sve uliveno motorno gorivo.
1. Navrnite poklopac spremnika (4).
2. Izvadite uložak filtra goriva (4a). Očistite ga u neza-
paljivom otapalu ili u otapalu s visokim plamištem.
3. Ponovno umetnite umetak filtra goriva (4a).
4. Ponovno pritegnite poklopac spremnika (4).
Imate li pitanja, navedite sljedeće podatke:
• Podatci s označne pločice stroja
• Podatci s označne pločice motora
Važna napomena u slučaju popravka:
U slučaju povrata stroja radi popravka vodite računa
o tome da je stroj zbog sigurnosnih razloga potrebno
poslati servisnoj stanici bez ulja i motornog goriva.
Rezervni dijelovi / pribor
Svjećica F7RTC – br. artikla: 3904601090 / poz. 16
Uložak filtra zraka – br. artikla: 3908301358 / poz. 127
Transportni kotačić – br. artikla: 3908301101/ poz. 90
Servisne informacije
Valja voditi računa o tome da se kod ovog stroja sljedeći
dijelovi troše zbog uporabe ili prirodno troše, odnosno
da su sljedeći dijelovi potrebni kao potrošni materijali.
Potrošni dijelovi*: svjećica, uložak filtra zraka, tran-
sportni kotačić
* Nisu nužno sadržani u opsegu isporuke!
Rezervne dijelove i pribor možete nabaviti preko na-
šeg servisnog centra. U tu svrhu skenirajte QR kod
na naslovnici.
12. Transport i podizanje stroja
m UPOZORENJE!
Opasnost od ozljeda!
Nenamjerno i neočekivano pokretanje stroja može
uzrokovati ozljede.
1. Prije utovarivanja isključite motor (10) i nakon hla-
đenja motora (10) odvojite utikač svjećice (22) od
svjećice (22a).
2. Zatvorite pipac za gorivo na motoru (9) i pipac za
gorivo na spremniku goriva (19). Ne punite stroj
na transportnom vozilu.
3. Stroj može uzrokovati teške ozljede od prignječe-
nja zbog vlastite mase.
m UPOZORENJE!
Opasnost od prignječenja!
Rukohvat za vođenje ne smije se upotrebljavati za
podizanje stroja.
- Za podizanje tereta smije se upotrebljavati samo
transportni stremen.
