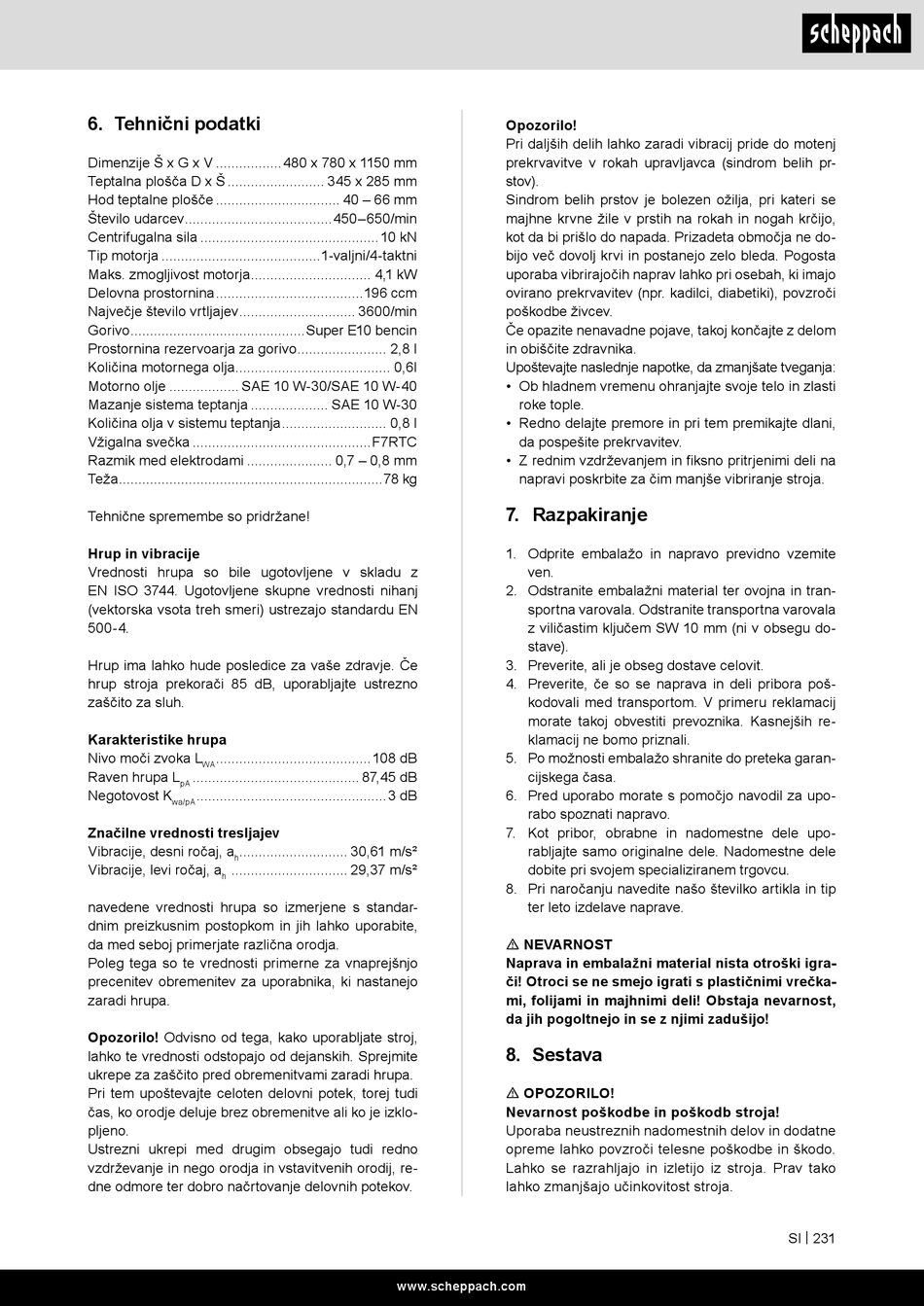

Scheppach VS1000 Originalbetriebsanleitung Seite 231

6. Tehnični podatki
Dimenzije Š x G x V .................480 x 780 x 1150 mm
Teptalna plošča D x Š ......................... 345 x 285 mm
Hod teptalne plošče ................................ 40 – 66 mm
Število udarcev ......................................450–650/min
Centrifugalna sila .............................................. 10 kN
Tip motorja .........................................1-valjni/4-taktni
Maks. zmogljivost motorja ............................... 4,1 kW
Delovna prostornina ......................................196 ccm
Največje število vrtljajev .............................. 3600/min
Gorivo .............................................Super E10 bencin
Prostornina rezervoarja za gorivo ....................... 2,8 l
Količina motornega olja ........................................ 0,6l
Motorno olje .................. SAE 10 W-30/SAE 10 W-40
Mazanje sistema teptanja .................... SAE 10 W-30
Količina olja v sistemu teptanja ........................... 0,8 l
Vžigalna svečka ..............................................F7RTC
Razmik med elektrodami ...................... 0,7 – 0,8 mm
Teža ....................................................................78 kg
Tehnične spremembe so pridržane!
Hrup in vibracije
Vrednosti hrupa so bile ugotovljene v skladu z
EN ISO 3744. Ugotovljene skupne vrednosti nihanj
(vektorska vsota treh smeri) ustrezajo standardu EN
500-4.
Hrup ima lahko hude posledice za vaše zdravje. Če
hrup stroja prekorači 85 dB, uporabljajte ustrezno
zaščito za sluh.
Karakteristike hrupa
Nivo moči zvoka L ........................................108 dB
WA
Raven hrupa L ........................................... 87,45 dB
pA
Negotovost K .................................................3 dB
wa/pA
Značilne vrednosti tresljajev
Vibracije, desni ročaj, a ............................ 30,61 m/s²
h
Vibracije, levi ročaj, a .............................. 29,37 m/s²
h
navedene vrednosti hrupa so izmerjene s standar-
dnim preizkusnim postopkom in jih lahko uporabite,
da med seboj primerjate različna orodja.
Poleg tega so te vrednosti primerne za vnaprejšnjo
precenitev obremenitev za uporabnika, ki nastanejo
zaradi hrupa.
Opozorilo! Odvisno od tega, kako uporabljate stroj,
lahko te vrednosti odstopajo od dejanskih. Sprejmite
ukrepe za zaščito pred obremenitvami zaradi hrupa.
Pri tem upoštevajte celoten delovni potek, torej tudi
čas, ko orodje deluje brez obremenitve ali ko je izklo-
pljeno.
Ustrezni ukrepi med drugim obsegajo tudi redno
vzdrževanje in nego orodja in vstavitvenih orodij, re-
dne odmore ter dobro načrtovanje delovnih potekov.
Opozorilo!
Pri daljših delih lahko zaradi vibracij pride do motenj
prekrvavitve v rokah upravljavca (sindrom belih pr-
stov).
Sindrom belih prstov je bolezen ožilja, pri kateri se
majhne krvne žile v prstih na rokah in nogah krčijo,
kot da bi prišlo do napada. Prizadeta območja ne do-
bijo več dovolj krvi in postanejo zelo bleda. Pogosta
uporaba vibrirajočih naprav lahko pri osebah, ki imajo
ovirano prekrvavitev (npr. kadilci, diabetiki), povzroči
poškodbe živcev.
Če opazite nenavadne pojave, takoj končajte z delom
in obiščite zdravnika.
Upoštevajte naslednje napotke, da zmanjšate tveganja:
• Ob hladnem vremenu ohranjajte svoje telo in zlasti
roke tople.
• Redno delajte premore in pri tem premikajte dlani,
da pospešite prekrvavitev.
• Z rednim vzdrževanjem in fiksno pritrjenimi deli na
napravi poskrbite za čim manjše vibriranje stroja.
7. Razpakiranje
1. Odprite embalažo in napravo previdno vzemite
ven.
2. Odstranite embalažni material ter ovojna in tran-
sportna varovala. Odstranite transportna varovala
z viličastim ključem SW 10 mm (ni v obsegu do-
stave).
3. Preverite, ali je obseg dostave celovit.
4. Preverite, če so se naprava in deli pribora poš-
kodovali med transportom. V primeru reklamacij
morate takoj obvestiti prevoznika. Kasnejših re-
klamacij ne bomo priznali.
5. Po možnosti embalažo shranite do preteka garan-
cijskega časa.
6. Pred uporabo morate s pomočjo navodil za upo-
rabo spoznati napravo.
7. Kot pribor, obrabne in nadomestne dele upo-
rabljajte samo originalne dele. Nadomestne dele
dobite pri svojem specializiranem trgovcu.
8. Pri naročanju navedite našo številko artikla in tip
ter leto izdelave naprave.
m NEVARNOST
Naprava in embalažni material nista otroški igra-
či! Otroci se ne smejo igrati s plastičnimi vrečka-
mi, folijami in majhnimi deli! Obstaja nevarnost,
da jih pogoltnejo in se z njimi zadušijo!
8. Sestava
m OPOZORILO!
Nevarnost poškodbe in poškodb stroja!
Uporaba neustreznih nadomestnih delov in dodatne
opreme lahko povzroči telesne poškodbe in škodo.
Lahko se razrahljajo in izletijo iz stroja. Prav tako
lahko zmanjšajo učinkovitost stroja.
www.scheppach.com
SI | 231
