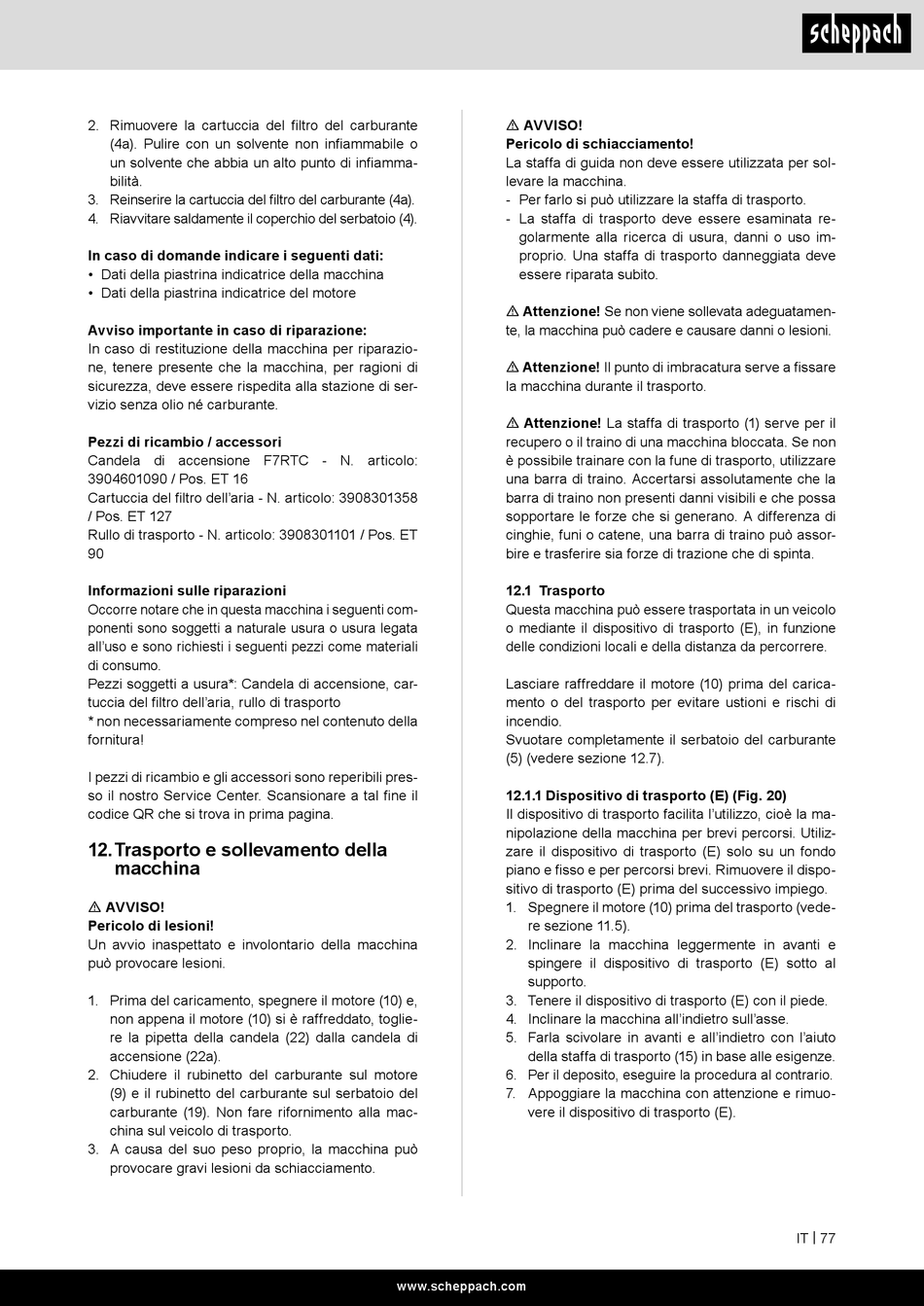

Scheppach VS1000 Originalbetriebsanleitung Seite 77

2. Rimuovere la cartuccia del filtro del carburante
(4a). Pulire con un solvente non infiammabile o
un solvente che abbia un alto punto di infiamma-
bilità.
3. Reinserire la cartuccia del filtro del carburante (4a).
4. Riavvitare saldamente il coperchio del serbatoio (4).
In caso di domande indicare i seguenti dati:
• Dati della piastrina indicatrice della macchina
• Dati della piastrina indicatrice del motore
Avviso importante in caso di riparazione:
In caso di restituzione della macchina per riparazio-
ne, tenere presente che la macchina, per ragioni di
sicurezza, deve essere rispedita alla stazione di ser-
vizio senza olio né carburante.
Pezzi di ricambio / accessori
Candela di accensione F7RTC - N. articolo:
3904601090 / Pos. ET 16
Cartuccia del filtro dell'aria - N. articolo: 3908301358
/ Pos. ET 127
Rullo di trasporto - N. articolo: 3908301101 / Pos. ET
90
Informazioni sulle riparazioni
Occorre notare che in questa macchina i seguenti com-
ponenti sono soggetti a naturale usura o usura legata
all'uso e sono richiesti i seguenti pezzi come materiali
di consumo.
Pezzi soggetti a usura*: Candela di accensione, car-
tuccia del filtro dell'aria, rullo di trasporto
* non necessariamente compreso nel contenuto della
fornitura!
I pezzi di ricambio e gli accessori sono reperibili pres-
so il nostro Service Center. Scansionare a tal fine il
codice QR che si trova in prima pagina.
12. Trasporto e sollevamento della
macchina
m AVVISO!
Pericolo di lesioni!
Un avvio inaspettato e involontario della macchina
può provocare lesioni.
1. Prima del caricamento, spegnere il motore (10) e,
non appena il motore (10) si è raffreddato, toglie-
re la pipetta della candela (22) dalla candela di
accensione (22a).
2. Chiudere il rubinetto del carburante sul motore
(9) e il rubinetto del carburante sul serbatoio del
carburante (19). Non fare rifornimento alla mac-
china sul veicolo di trasporto.
3. A causa del suo peso proprio, la macchina può
provocare gravi lesioni da schiacciamento.
m AVVISO!
Pericolo di schiacciamento!
La staffa di guida non deve essere utilizzata per sol-
levare la macchina.
- Per farlo si può utilizzare la staffa di trasporto.
- La staffa di trasporto deve essere esaminata re-
golarmente alla ricerca di usura, danni o uso im-
proprio. Una staffa di trasporto danneggiata deve
essere riparata subito.
m Attenzione! Se non viene sollevata adeguatamen-
te, la macchina può cadere e causare danni o lesioni.
m Attenzione! Il punto di imbracatura serve a fissare
la macchina durante il trasporto.
m Attenzione! La staffa di trasporto (1) serve per il
recupero o il traino di una macchina bloccata. Se non
è possibile trainare con la fune di trasporto, utilizzare
una barra di traino. Accertarsi assolutamente che la
barra di traino non presenti danni visibili e che possa
sopportare le forze che si generano. A differenza di
cinghie, funi o catene, una barra di traino può assor-
bire e trasferire sia forze di trazione che di spinta.
12.1 Trasporto
Questa macchina può essere trasportata in un veicolo
o mediante il dispositivo di trasporto (E), in funzione
delle condizioni locali e della distanza da percorrere.
Lasciare raffreddare il motore (10) prima del carica-
mento o del trasporto per evitare ustioni e rischi di
incendio.
Svuotare completamente il serbatoio del carburante
(5) (vedere sezione 12.7).
12.1.1 Dispositivo di trasporto (E) (Fig. 20)
Il dispositivo di trasporto facilita l'utilizzo, cioè la ma-
nipolazione della macchina per brevi percorsi. Utiliz-
zare il dispositivo di trasporto (E) solo su un fondo
piano e fisso e per percorsi brevi. Rimuovere il dispo-
sitivo di trasporto (E) prima del successivo impiego.
1. Spegnere il motore (10) prima del trasporto (vede-
re sezione 11.5).
2. Inclinare la macchina leggermente in avanti e
spingere il dispositivo di trasporto (E) sotto al
supporto.
3. Tenere il dispositivo di trasporto (E) con il piede.
4. Inclinare la macchina all'indietro sull'asse.
5. Farla scivolare in avanti e all'indietro con l'aiuto
della staffa di trasporto (15) in base alle esigenze.
6. Per il deposito, eseguire la procedura al contrario.
7. Appoggiare la macchina con attenzione e rimuo-
vere il dispositivo di trasporto (E).
