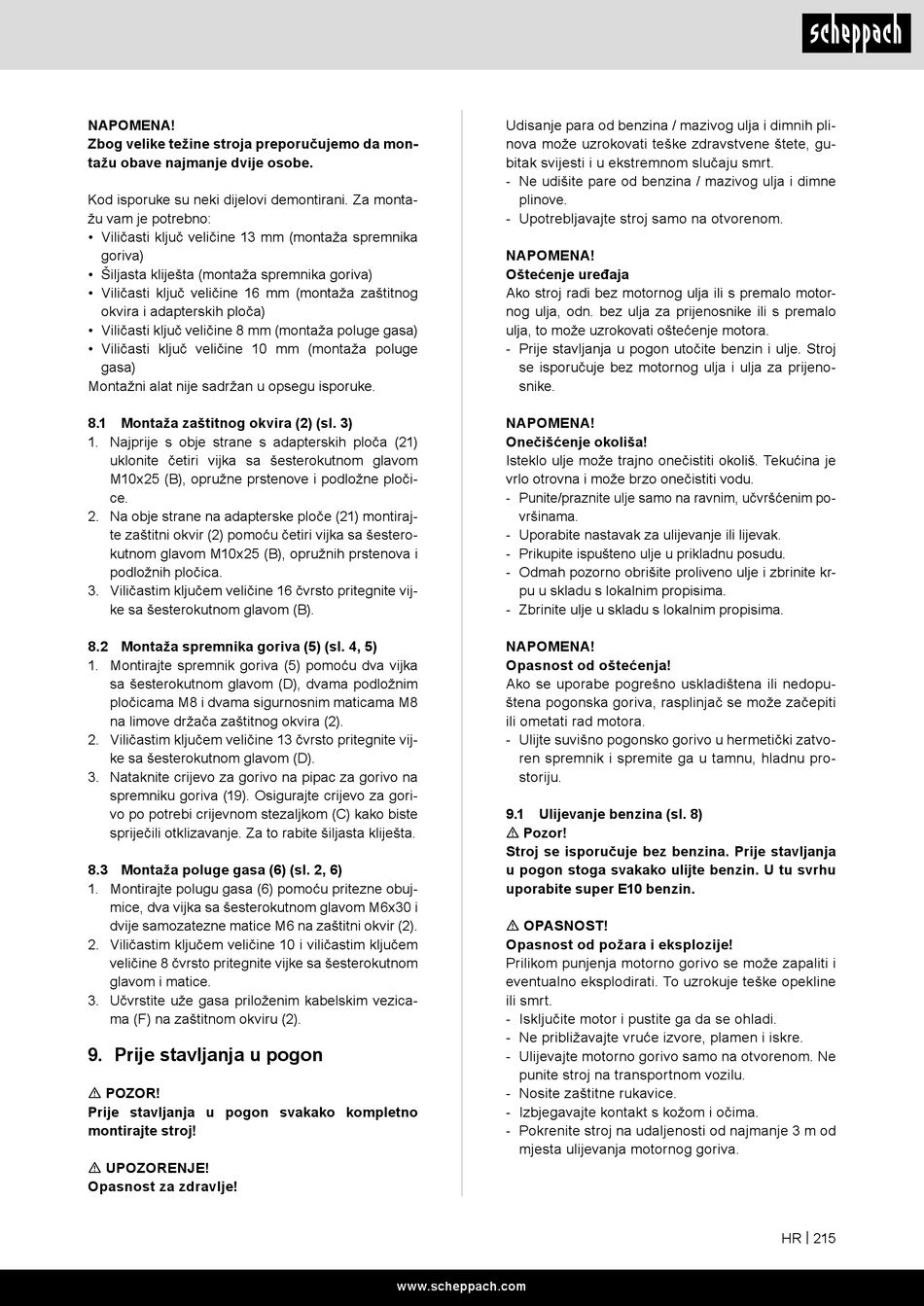

Scheppach VS1000 Originalbetriebsanleitung Seite 215

NAPOMENA!
Zbog velike težine stroja preporučujemo da mon-
tažu obave najmanje dvije osobe.
Kod isporuke su neki dijelovi demontirani. Za monta-
žu vam je potrebno:
• Viličasti ključ veličine 13 mm (montaža spremnika
goriva)
• Šiljasta kliješta (montaža spremnika goriva)
• Viličasti ključ veličine 16 mm (montaža zaštitnog
okvira i adapterskih ploča)
• Viličasti ključ veličine 8 mm (montaža poluge gasa)
• Viličasti ključ veličine 10 mm (montaža poluge
gasa)
Montažni alat nije sadržan u opsegu isporuke.
8.1 Montaža zaštitnog okvira (2) (sl. 3)
1. Najprije s obje strane s adapterskih ploča (21)
uklonite četiri vijka sa šesterokutnom glavom
M10x25 (B), opružne prstenove i podložne ploči-
ce.
2. Na obje strane na adapterske ploče (21) montiraj-
te zaštitni okvir (2) pomoću četiri vijka sa šestero-
kutnom glavom M10x25 (B), opružnih prstenova i
podložnih pločica.
3. Viličastim ključem veličine 16 čvrsto pritegnite vij-
ke sa šesterokutnom glavom (B).
8.2 Montaža spremnika goriva (5) (sl. 4, 5)
1. Montirajte spremnik goriva (5) pomoću dva vijka
sa šesterokutnom glavom (D), dvama podložnim
pločicama M8 i dvama sigurnosnim maticama M8
na limove držača zaštitnog okvira (2).
2. Viličastim ključem veličine 13 čvrsto pritegnite vij-
ke sa šesterokutnom glavom (D).
3. Nataknite crijevo za gorivo na pipac za gorivo na
spremniku goriva (19). Osigurajte crijevo za gori-
vo po potrebi crijevnom stezaljkom (C) kako biste
spriječili otklizavanje. Za to rabite šiljasta kliješta.
8.3 Montaža poluge gasa (6) (sl. 2, 6)
1. Montirajte polugu gasa (6) pomoću pritezne obuj-
mice, dva vijka sa šesterokutnom glavom M6x30 i
dvije samozatezne matice M6 na zaštitni okvir (2).
2. Viličastim ključem veličine 10 i viličastim ključem
veličine 8 čvrsto pritegnite vijke sa šesterokutnom
glavom i matice.
3. Učvrstite uže gasa priloženim kabelskim vezica-
ma (F) na zaštitnom okviru (2).
9. Prije stavljanja u pogon
m POZOR!
Prije stavljanja u pogon svakako kompletno
montirajte stroj!
m UPOZORENJE!
Opasnost za zdravlje!
Udisanje para od benzina / mazivog ulja i dimnih pli-
nova može uzrokovati teške zdravstvene štete, gu-
bitak svijesti i u ekstremnom slučaju smrt.
- Ne udišite pare od benzina / mazivog ulja i dimne
plinove.
- Upotrebljavajte stroj samo na otvorenom.
NAPOMENA!
Oštećenje uređaja
Ako stroj radi bez motornog ulja ili s premalo motor-
nog ulja, odn. bez ulja za prijenosnike ili s premalo
ulja, to može uzrokovati oštećenje motora.
- Prije stavljanja u pogon utočite benzin i ulje. Stroj
se isporučuje bez motornog ulja i ulja za prijeno-
snike.
NAPOMENA!
Onečišćenje okoliša!
Isteklo ulje može trajno onečistiti okoliš. Tekućina je
vrlo otrovna i može brzo onečistiti vodu.
- Punite/praznite ulje samo na ravnim, učvršćenim po-
vršinama.
- Uporabite nastavak za ulijevanje ili lijevak.
- Prikupite ispušteno ulje u prikladnu posudu.
- Odmah pozorno obrišite proliveno ulje i zbrinite kr-
pu u skladu s lokalnim propisima.
- Zbrinite ulje u skladu s lokalnim propisima.
NAPOMENA!
Opasnost od oštećenja!
Ako se uporabe pogrešno uskladištena ili nedopu-
štena pogonska goriva, rasplinjač se može začepiti
ili ometati rad motora.
- Ulijte suvišno pogonsko gorivo u hermetički zatvo-
ren spremnik i spremite ga u tamnu, hladnu pro-
storiju.
9.1 Ulijevanje benzina (sl. 8)
m Pozor!
Stroj se isporučuje bez benzina. Prije stavljanja
u pogon stoga svakako ulijte benzin. U tu svrhu
uporabite super E10 benzin.
m OPASNOST!
Opasnost od požara i eksplozije!
Prilikom punjenja motorno gorivo se može zapaliti i
eventualno eksplodirati. To uzrokuje teške opekline
ili smrt.
- Isključite motor i pustite ga da se ohladi.
- Ne približavajte vruće izvore, plamen i iskre.
- Ulijevajte motorno gorivo samo na otvorenom. Ne
punite stroj na transportnom vozilu.
- Nosite zaštitne rukavice.
- Izbjegavajte kontakt s kožom i očima.
- Pokrenite stroj na udaljenosti od najmanje 3 m od
mjesta ulijevanja motornog goriva.
