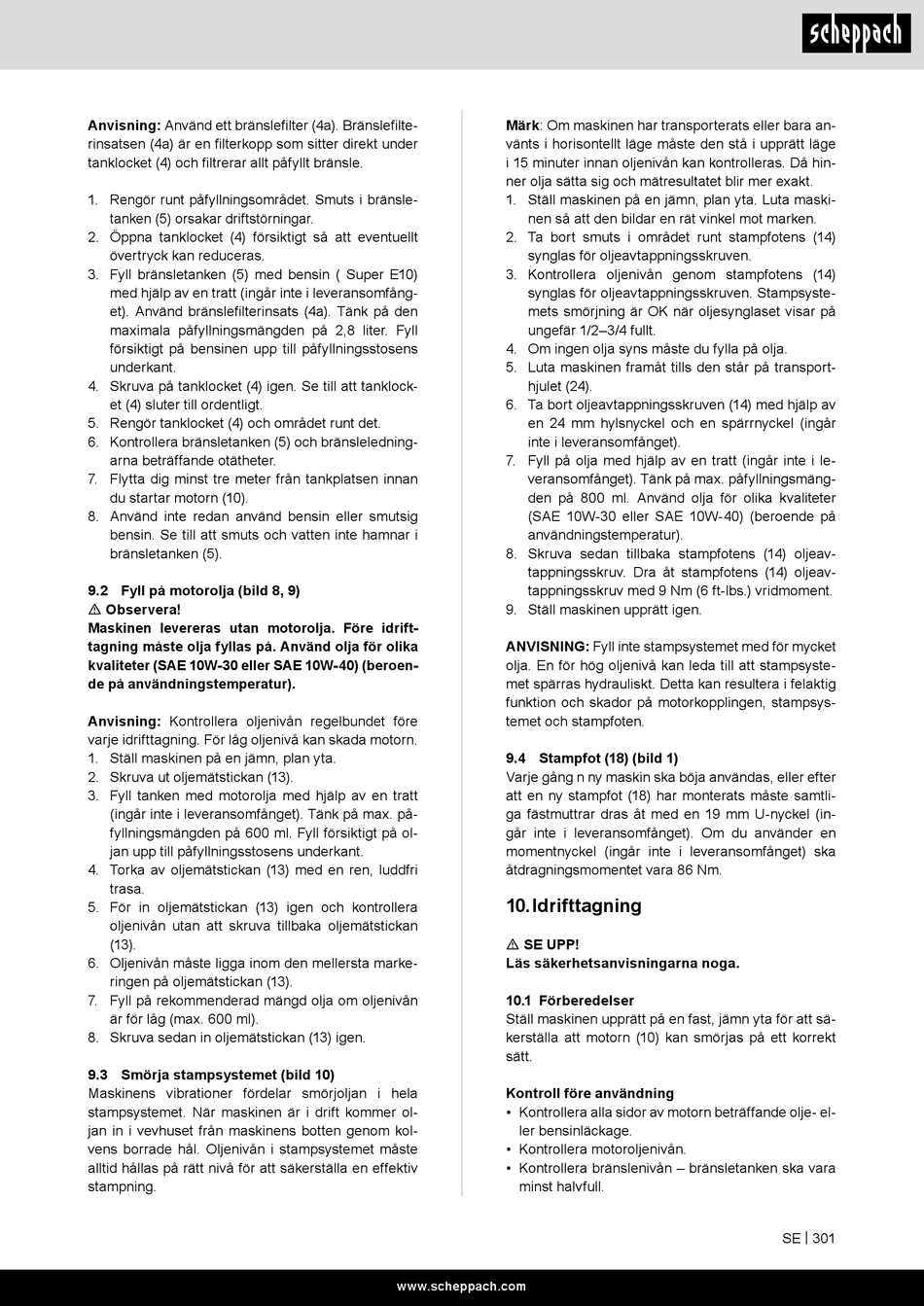

Anvisning: Använd ett bränslefilter (4a). Bränslefilte-
rinsatsen (4a) är en filterkopp som sitter direkt under
tanklocket (4) och filtrerar allt påfyllt bränsle.
1. Rengör runt påfyllningsområdet. Smuts i bränsle-
tanken (5) orsakar driftstörningar.
2. Öppna tanklocket (4) försiktigt så att eventuellt
övertryck kan reduceras.
3. Fyll bränsletanken (5) med bensin ( Super E10)
med hjälp av en tratt (ingår inte i leveransomfång-
et). Använd bränslefilterinsats (4a). Tänk på den
maximala påfyllningsmängden på 2,8 liter. Fyll
försiktigt på bensinen upp till påfyllningsstosens
underkant.
4. Skruva på tanklocket (4) igen. Se till att tanklock-
et (4) sluter till ordentligt.
5. Rengör tanklocket (4) och området runt det.
6. Kontrollera bränsletanken (5) och bränsleledning-
arna beträffande otätheter.
7. Flytta dig minst tre meter från tankplatsen innan
du startar motorn (10).
8. Använd inte redan använd bensin eller smutsig
bensin. Se till att smuts och vatten inte hamnar i
bränsletanken (5).
9.2 Fyll på motorolja (bild 8, 9)
m Observera!
Maskinen levereras utan motorolja. Före idrift-
tagning måste olja fyllas på. Använd olja för olika
kvaliteter (SAE 10W-30 eller SAE 10W-40) (beroen-
de på användningstemperatur).
Anvisning: Kontrollera oljenivån regelbundet före
varje idrifttagning. För låg oljenivå kan skada motorn.
1. Ställ maskinen på en jämn, plan yta.
2. Skruva ut oljemätstickan (13).
3. Fyll tanken med motorolja med hjälp av en tratt
(ingår inte i leveransomfånget). Tänk på max. på-
fyllningsmängden på 600 ml. Fyll försiktigt på ol-
jan upp till påfyllningsstosens underkant.
4. Torka av oljemätstickan (13) med en ren, luddfri
trasa.
5. För in oljemätstickan (13) igen och kontrollera
oljenivån utan att skruva tillbaka oljemätstickan
(13).
6. Oljenivån måste ligga inom den mellersta marke-
ringen på oljemätstickan (13).
7. Fyll på rekommenderad mängd olja om oljenivån
är för låg (max. 600 ml).
8. Skruva sedan in oljemätstickan (13) igen.
9.3 Smörja stampsystemet (bild 10)
Maskinens vibrationer fördelar smörjoljan i hela
stampsystemet. När maskinen är i drift kommer ol-
jan in i vevhuset från maskinens botten genom kol-
vens borrade hål. Oljenivån i stampsystemet måste
alltid hållas på rätt nivå för att säkerställa en effektiv
stampning.
Märk: Om maskinen har transporterats eller bara an-
vänts i horisontellt läge måste den stå i upprätt läge
i 15 minuter innan oljenivån kan kontrolleras. Då hin-
ner olja sätta sig och mätresultatet blir mer exakt.
1. Ställ maskinen på en jämn, plan yta. Luta maski-
nen så att den bildar en rät vinkel mot marken.
2. Ta bort smuts i området runt stampfotens (14)
synglas för oljeavtappningsskruven.
3. Kontrollera oljenivån genom stampfotens (14)
synglas för oljeavtappningsskruven. Stampsyste-
mets smörjning är OK när oljesynglaset visar på
ungefär 1/2–3/4 fullt.
4. Om ingen olja syns måste du fylla på olja.
5. Luta maskinen framåt tills den står på transport-
hjulet (24).
6. Ta bort oljeavtappningsskruven (14) med hjälp av
en 24 mm hylsnyckel och en spärrnyckel (ingår
inte i leveransomfånget).
7. Fyll på olja med hjälp av en tratt (ingår inte i le-
veransomfånget). Tänk på max. påfyllningsmäng-
den på 800 ml. Använd olja för olika kvaliteter
(SAE 10W-30 eller SAE 10W-40) (beroende på
användningstemperatur).
8. Skruva sedan tillbaka stampfotens (14) oljeav-
tappningsskruv. Dra åt stampfotens (14) oljeav-
tappningsskruv med 9 Nm (6 ft-lbs.) vridmoment.
9. Ställ maskinen upprätt igen.
ANVISNING: Fyll inte stampsystemet med för mycket
olja. En för hög oljenivå kan leda till att stampsyste-
met spärras hydrauliskt. Detta kan resultera i felaktig
funktion och skador på motorkopplingen, stampsys-
temet och stampfoten.
9.4 Stampfot (18) (bild 1)
Varje gång n ny maskin ska böja användas, eller efter
att en ny stampfot (18) har monterats måste samtli-
ga fästmuttrar dras åt med en 19 mm U-nyckel (in-
går inte i leveransomfånget). Om du använder en
momentnyckel (ingår inte i leveransomfånget) ska
åtdragningsmomentet vara 86 Nm.
10. Idrifttagning
m SE UPP!
Läs säkerhetsanvisningarna noga.
10.1 Förberedelser
Ställ maskinen upprätt på en fast, jämn yta för att sä-
kerställa att motorn (10) kan smörjas på ett korrekt
sätt.
Kontroll före användning
• Kontrollera alla sidor av motorn beträffande olje- el-
ler bensinläckage.
• Kontrollera motoroljenivån.
• Kontrollera bränslenivån – bränsletanken ska vara
minst halvfull.
