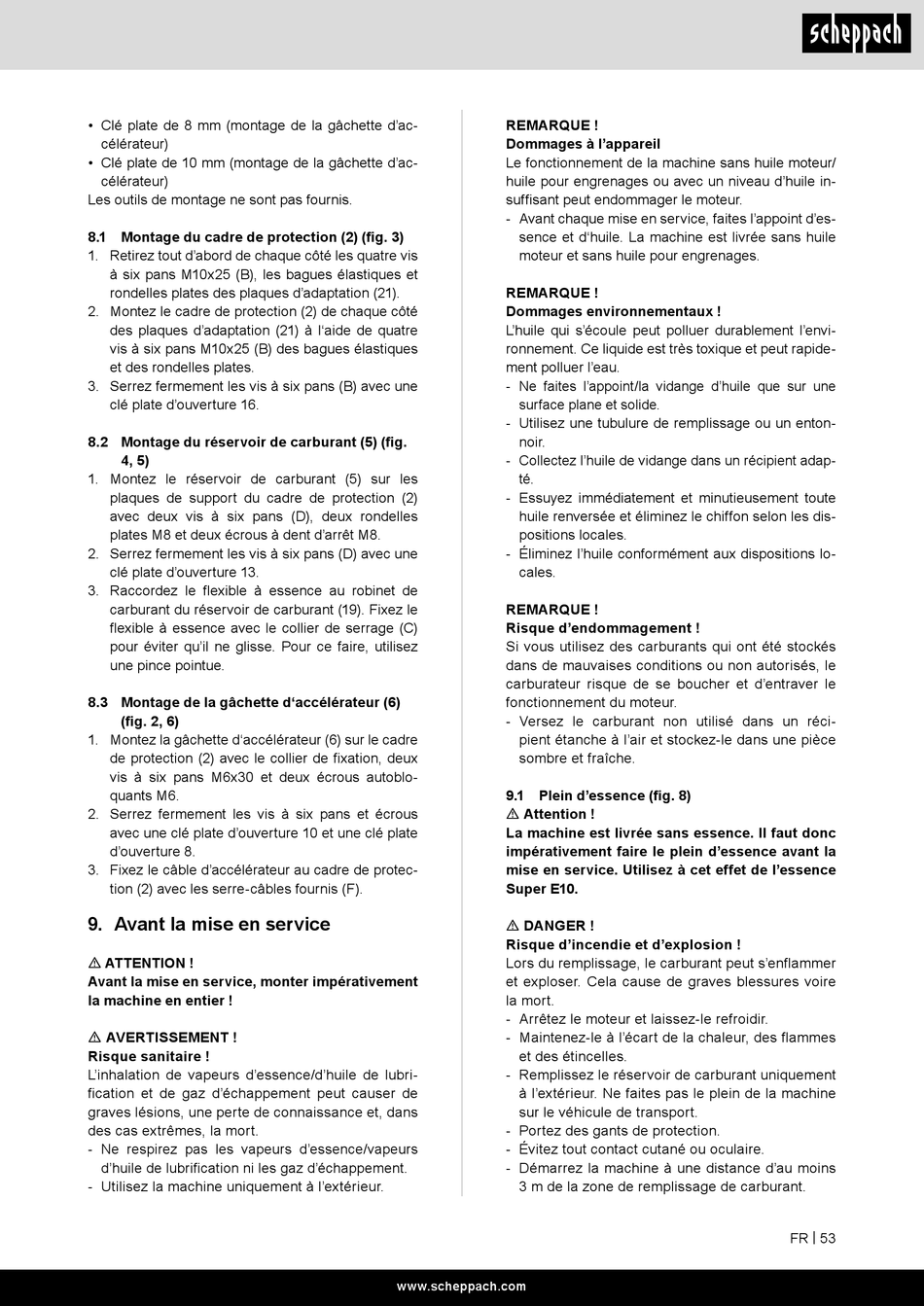

Scheppach VS1000 Originalbetriebsanleitung Seite 53

• Clé plate de 8 mm (montage de la gâchette d'ac-
célérateur)
• Clé plate de 10 mm (montage de la gâchette d'ac-
célérateur)
Les outils de montage ne sont pas fournis.
8.1 Montage du cadre de protection (2) (fig. 3)
1. Retirez tout d'abord de chaque côté les quatre vis
à six pans M10x25 (B), les bagues élastiques et
rondelles plates des plaques d'adaptation (21).
2. Montez le cadre de protection (2) de chaque côté
des plaques d'adaptation (21) à l'aide de quatre
vis à six pans M10x25 (B) des bagues élastiques
et des rondelles plates.
3. Serrez fermement les vis à six pans (B) avec une
clé plate d'ouverture 16.
8.2 Montage du réservoir de carburant (5) (fig.
4, 5)
1. Montez le réservoir de carburant (5) sur les
plaques de support du cadre de protection (2)
avec deux vis à six pans (D), deux rondelles
plates M8 et deux écrous à dent d'arrêt M8.
2. Serrez fermement les vis à six pans (D) avec une
clé plate d'ouverture 13.
3. Raccordez le flexible à essence au robinet de
carburant du réservoir de carburant (19). Fixez le
flexible à essence avec le collier de serrage (C)
pour éviter qu'il ne glisse. Pour ce faire, utilisez
une pince pointue.
8.3 Montage de la gâchette d'accélérateur (6)
(fig. 2, 6)
1. Montez la gâchette d'accélérateur (6) sur le cadre
de protection (2) avec le collier de fixation, deux
vis à six pans M6x30 et deux écrous autoblo-
quants M6.
2. Serrez fermement les vis à six pans et écrous
avec une clé plate d'ouverture 10 et une clé plate
d'ouverture 8.
3. Fixez le câble d'accélérateur au cadre de protec-
tion (2) avec les serre-câbles fournis (F).
9. Avant la mise en service
m ATTENTION !
Avant la mise en service, monter impérativement
la machine en entier !
m AVERTISSEMENT !
Risque sanitaire !
L'inhalation de vapeurs d'essence/d'huile de lubri-
fication et de gaz d'échappement peut causer de
graves lésions, une perte de connaissance et, dans
des cas extrêmes, la mort.
- Ne respirez pas les vapeurs d'essence/vapeurs
d'huile de lubrification ni les gaz d'échappement.
- Utilisez la machine uniquement à l'extérieur.
REMARQUE !
Dommages à l'appareil
Le fonctionnement de la machine sans huile moteur/
huile pour engrenages ou avec un niveau d'huile in-
suffisant peut endommager le moteur.
- Avant chaque mise en service, faites l'appoint d'es-
sence et d'huile. La machine est livrée sans huile
moteur et sans huile pour engrenages.
REMARQUE !
Dommages environnementaux !
L'huile qui s'écoule peut polluer durablement l'envi-
ronnement. Ce liquide est très toxique et peut rapide-
ment polluer l'eau.
- Ne faites l'appoint/la vidange d'huile que sur une
surface plane et solide.
- Utilisez une tubulure de remplissage ou un enton-
noir.
- Collectez l'huile de vidange dans un récipient adap-
té.
- Essuyez immédiatement et minutieusement toute
huile renversée et éliminez le chiffon selon les dis-
positions locales.
- Éliminez l'huile conformément aux dispositions lo-
cales.
REMARQUE !
Risque d'endommagement !
Si vous utilisez des carburants qui ont été stockés
dans de mauvaises conditions ou non autorisés, le
carburateur risque de se boucher et d'entraver le
fonctionnement du moteur.
- Versez le carburant non utilisé dans un réci-
pient étanche à l'air et stockez-le dans une pièce
sombre et fraîche.
9.1 Plein d'essence (fig. 8)
m Attention !
La machine est livrée sans essence. Il faut donc
impérativement faire le plein d'essence avant la
mise en service. Utilisez à cet effet de l'essence
Super E10.
m DANGER !
Risque d'incendie et d'explosion !
Lors du remplissage, le carburant peut s'enflammer
et exploser. Cela cause de graves blessures voire
la mort.
- Arrêtez le moteur et laissez-le refroidir.
- Maintenez-le à l'écart de la chaleur, des flammes
et des étincelles.
- Remplissez le réservoir de carburant uniquement
à l'extérieur. Ne faites pas le plein de la machine
sur le véhicule de transport.
- Portez des gants de protection.
- Évitez tout contact cutané ou oculaire.
- Démarrez la machine à une distance d'au moins
3 m de la zone de remplissage de carburant.
