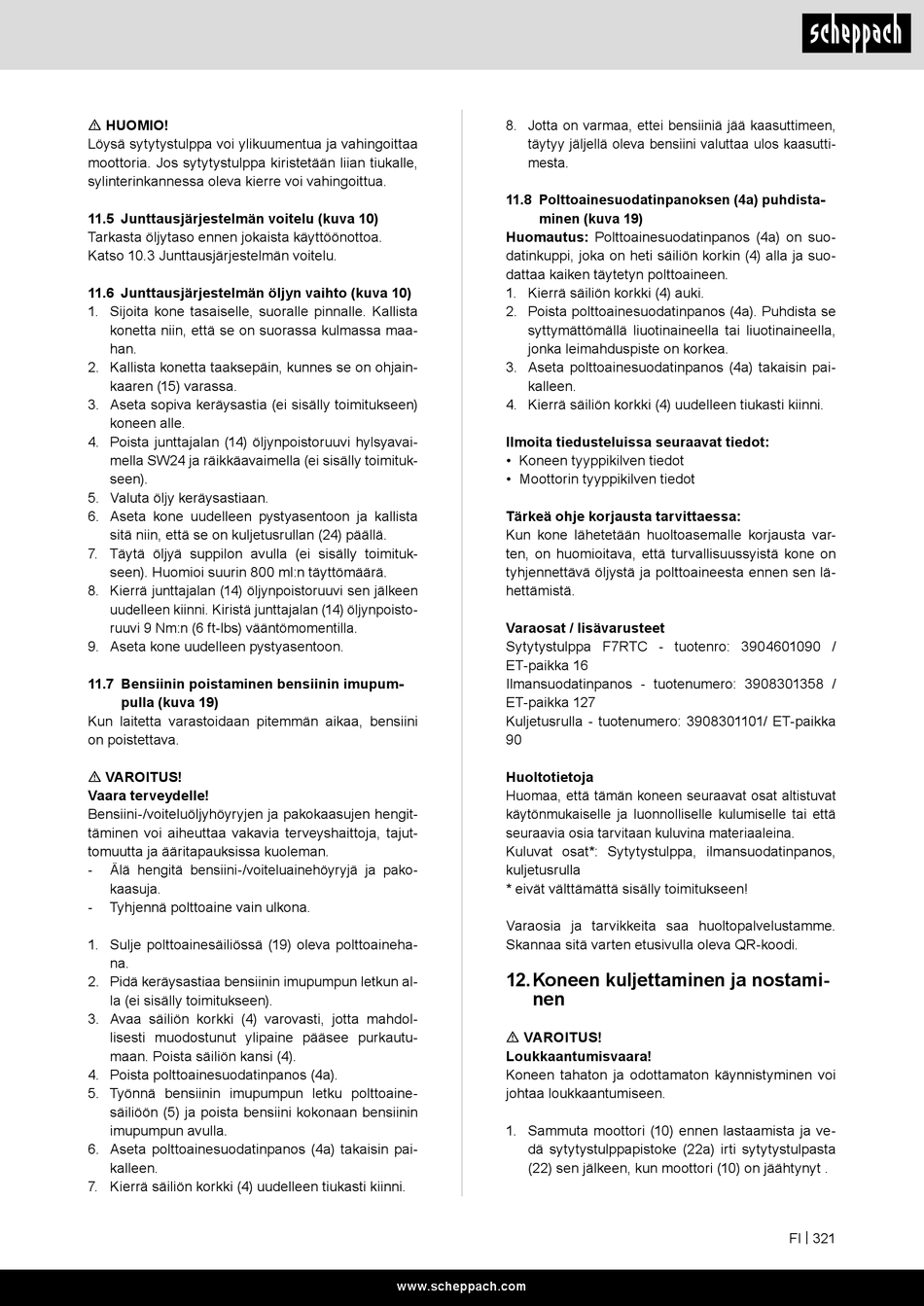

Scheppach VS1000 Originalbetriebsanleitung Seite 321

m HUOMIO!
Löysä sytytystulppa voi ylikuumentua ja vahingoittaa
moottoria. Jos sytytystulppa kiristetään liian tiukalle,
sylinterinkannessa oleva kierre voi vahingoittua.
11.5 Junttausjärjestelmän voitelu (kuva 10)
Tarkasta öljytaso ennen jokaista käyttöönottoa.
Katso 10.3 Junttausjärjestelmän voitelu.
11.6 Junttausjärjestelmän öljyn vaihto (kuva 10)
1. Sijoita kone tasaiselle, suoralle pinnalle. Kallista
konetta niin, että se on suorassa kulmassa maa-
han.
2. Kallista konetta taaksepäin, kunnes se on ohjain-
kaaren (15) varassa.
3. Aseta sopiva keräysastia (ei sisälly toimitukseen)
koneen alle.
4. Poista junttajalan (14) öljynpoistoruuvi hylsyavai-
mella SW24 ja räikkäavaimella (ei sisälly toimituk-
seen).
5. Valuta öljy keräysastiaan.
6. Aseta kone uudelleen pystyasentoon ja kallista
sitä niin, että se on kuljetusrullan (24) päällä.
7. Täytä öljyä suppilon avulla (ei sisälly toimituk-
seen). Huomioi suurin 800 ml:n täyttömäärä.
8. Kierrä junttajalan (14) öljynpoistoruuvi sen jälkeen
uudelleen kiinni. Kiristä junttajalan (14) öljynpoisto-
ruuvi 9 Nm:n (6 ft-lbs) vääntömomentilla.
9. Aseta kone uudelleen pystyasentoon.
11.7 Bensiinin poistaminen bensiinin imupum-
pulla (kuva 19)
Kun laitetta varastoidaan pitemmän aikaa, bensiini
on poistettava.
m VAROITUS!
Vaara terveydelle!
Bensiini-/voiteluöljyhöyryjen ja pakokaasujen hengit-
täminen voi aiheuttaa vakavia terveyshaittoja, tajut-
tomuutta ja ääritapauksissa kuoleman.
- Älä hengitä bensiini-/voiteluainehöyryjä ja pako-
kaasuja.
- Tyhjennä polttoaine vain ulkona.
1. Sulje polttoainesäiliössä (19) oleva polttoaineha-
na.
2. Pidä keräysastiaa bensiinin imupumpun letkun al-
la (ei sisälly toimitukseen).
3. Avaa säiliön korkki (4) varovasti, jotta mahdol-
lisesti muodostunut ylipaine pääsee purkautu-
maan. Poista säiliön kansi (4).
4. Poista polttoainesuodatinpanos (4a).
5. Työnnä bensiinin imupumpun letku polttoaine-
säiliöön (5) ja poista bensiini kokonaan bensiinin
imupumpun avulla.
6. Aseta polttoainesuodatinpanos (4a) takaisin pai-
kalleen.
7. Kierrä säiliön korkki (4) uudelleen tiukasti kiinni.
8. Jotta on varmaa, ettei bensiiniä jää kaasuttimeen,
täytyy jäljellä oleva bensiini valuttaa ulos kaasutti-
mesta.
11.8 Polttoainesuodatinpanoksen (4a) puhdista-
minen (kuva 19)
Huomautus: Polttoainesuodatinpanos (4a) on suo-
datinkuppi, joka on heti säiliön korkin (4) alla ja suo-
dattaa kaiken täytetyn polttoaineen.
1. Kierrä säiliön korkki (4) auki.
2. Poista polttoainesuodatinpanos (4a). Puhdista se
syttymättömällä liuotinaineella tai liuotinaineella,
jonka leimahduspiste on korkea.
3. Aseta polttoainesuodatinpanos (4a) takaisin pai-
kalleen.
4. Kierrä säiliön korkki (4) uudelleen tiukasti kiinni.
Ilmoita tiedusteluissa seuraavat tiedot:
• Koneen tyyppikilven tiedot
• Moottorin tyyppikilven tiedot
Tärkeä ohje korjausta tarvittaessa:
Kun kone lähetetään huoltoasemalle korjausta var-
ten, on huomioitava, että turvallisuussyistä kone on
tyhjennettävä öljystä ja polttoaineesta ennen sen lä-
hettämistä.
Varaosat / lisävarusteet
Sytytystulppa F7RTC - tuotenro: 3904601090 /
ET-paikka 16
Ilmansuodatinpanos - tuotenumero: 3908301358 /
ET-paikka 127
Kuljetusrulla - tuotenumero: 3908301101/ ET-paikka
90
Huoltotietoja
Huomaa, että tämän koneen seuraavat osat altistuvat
käytönmukaiselle ja luonnolliselle kulumiselle tai että
seuraavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: Sytytystulppa, ilmansuodatinpanos,
kuljetusrulla
* eivät välttämättä sisälly toimitukseen!
Varaosia ja tarvikkeita saa huoltopalvelustamme.
Skannaa sitä varten etusivulla oleva QR-koodi.
12. Koneen kuljettaminen ja nostami-
nen
m VAROITUS!
Loukkaantumisvaara!
Koneen tahaton ja odottamaton käynnistyminen voi
johtaa loukkaantumiseen.
1. Sammuta moottori (10) ennen lastaamista ja ve-
dä sytytystulppapistoke (22a) irti sytytystulpasta
(22) sen jälkeen, kun moottori (10) on jäähtynyt .
