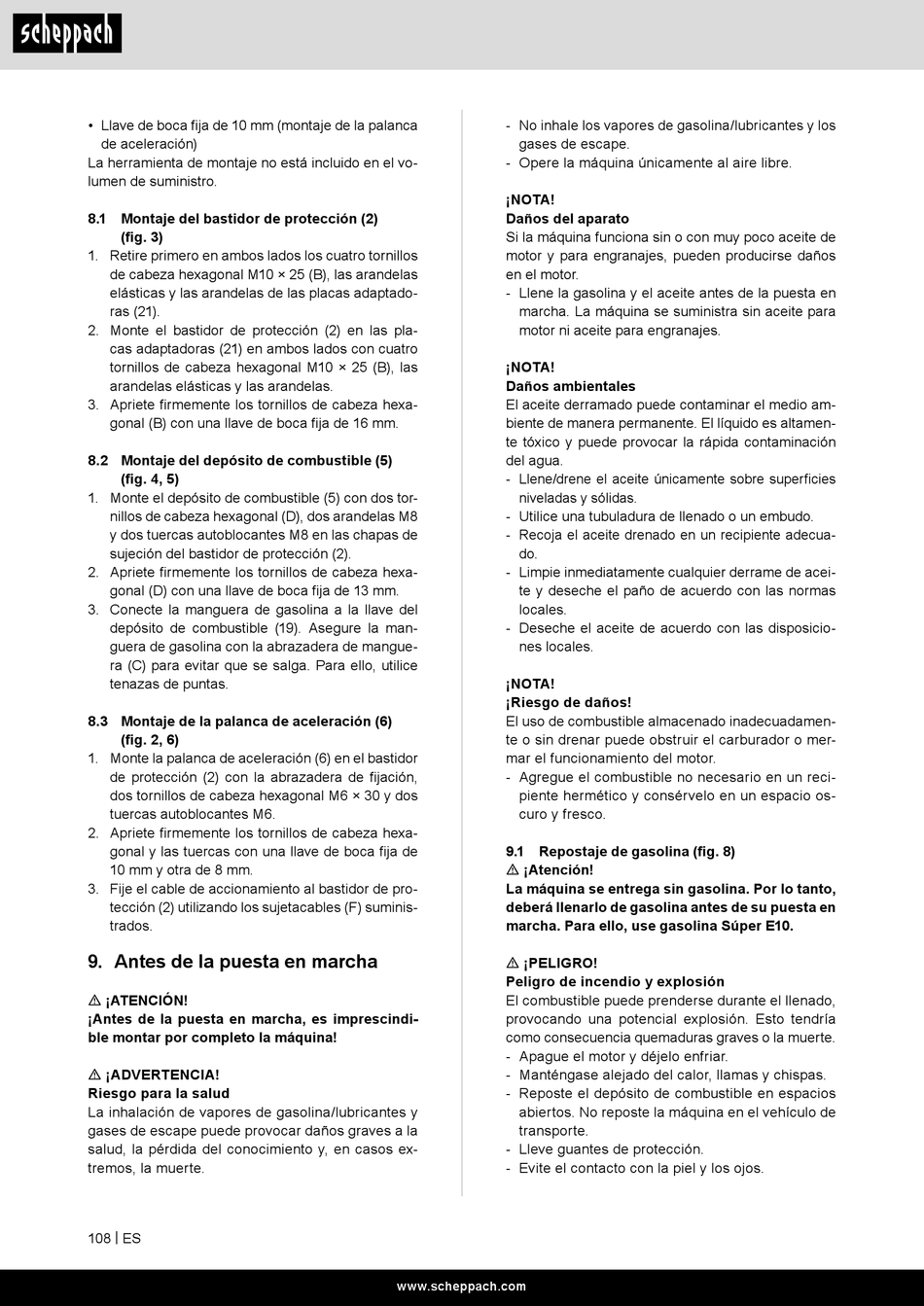

• Llave de boca fija de 10 mm (montaje de la palanca
de aceleración)
La herramienta de montaje no está incluido en el vo-
lumen de suministro.
8.1 Montaje del bastidor de protección (2)
(fig. 3)
1. Retire primero en ambos lados los cuatro tornillos
de cabeza hexagonal M10 × 25 (B), las arandelas
elásticas y las arandelas de las placas adaptado-
ras (21).
2. Monte el bastidor de protección (2) en las pla-
cas adaptadoras (21) en ambos lados con cuatro
tornillos de cabeza hexagonal M10 × 25 (B), las
arandelas elásticas y las arandelas.
3. Apriete firmemente los tornillos de cabeza hexa-
gonal (B) con una llave de boca fija de 16 mm.
8.2 Montaje del depósito de combustible (5)
(fig. 4, 5)
1. Monte el depósito de combustible (5) con dos tor-
nillos de cabeza hexagonal (D), dos arandelas M8
y dos tuercas autoblocantes M8 en las chapas de
sujeción del bastidor de protección (2).
2. Apriete firmemente los tornillos de cabeza hexa-
gonal (D) con una llave de boca fija de 13 mm.
3. Conecte la manguera de gasolina a la llave del
depósito de combustible (19). Asegure la man-
guera de gasolina con la abrazadera de mangue-
ra (C) para evitar que se salga. Para ello, utilice
tenazas de puntas.
8.3 Montaje de la palanca de aceleración (6)
(fig. 2, 6)
1. Monte la palanca de aceleración (6) en el bastidor
de protección (2) con la abrazadera de fijación,
dos tornillos de cabeza hexagonal M6 × 30 y dos
tuercas autoblocantes M6.
2. Apriete firmemente los tornillos de cabeza hexa-
gonal y las tuercas con una llave de boca fija de
10 mm y otra de 8 mm.
3. Fije el cable de accionamiento al bastidor de pro-
tección (2) utilizando los sujetacables (F) suminis-
trados.
9. Antes de la puesta en marcha
m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindi-
ble montar por completo la máquina!
m ¡ADVERTENCIA!
Riesgo para la salud
La inhalación de vapores de gasolina/lubricantes y
gases de escape puede provocar daños graves a la
salud, la pérdida del conocimiento y, en casos ex-
tremos, la muerte.
108 | ES
- No inhale los vapores de gasolina/lubricantes y los
gases de escape.
- Opere la máquina únicamente al aire libre.
¡NOTA!
Daños del aparato
Si la máquina funciona sin o con muy poco aceite de
motor y para engranajes, pueden producirse daños
en el motor.
- Llene la gasolina y el aceite antes de la puesta en
marcha. La máquina se suministra sin aceite para
motor ni aceite para engranajes.
¡NOTA!
Daños ambientales
El aceite derramado puede contaminar el medio am-
biente de manera permanente. El líquido es altamen-
te tóxico y puede provocar la rápida contaminación
del agua.
- Llene/drene el aceite únicamente sobre superficies
niveladas y sólidas.
- Utilice una tubuladura de llenado o un embudo.
- Recoja el aceite drenado en un recipiente adecua-
do.
- Limpie inmediatamente cualquier derrame de acei-
te y deseche el paño de acuerdo con las normas
locales.
- Deseche el aceite de acuerdo con las disposicio-
nes locales.
¡NOTA!
¡Riesgo de daños!
El uso de combustible almacenado inadecuadamen-
te o sin drenar puede obstruir el carburador o mer-
mar el funcionamiento del motor.
- Agregue el combustible no necesario en un reci-
piente hermético y consérvelo en un espacio os-
curo y fresco.
9.1 Repostaje de gasolina (fig. 8)
m ¡Atención!
La máquina se entrega sin gasolina. Por lo tanto,
deberá llenarlo de gasolina antes de su puesta en
marcha. Para ello, use gasolina Súper E10.
m ¡PELIGRO!
Peligro de incendio y explosión
El combustible puede prenderse durante el llenado,
provocando una potencial explosión. Esto tendría
como consecuencia quemaduras graves o la muerte.
- Apague el motor y déjelo enfriar.
- Manténgase alejado del calor, llamas y chispas.
- Reposte el depósito de combustible en espacios
abiertos. No reposte la máquina en el vehículo de
transporte.
- Lleve guantes de protección.
- Evite el contacto con la piel y los ojos.
