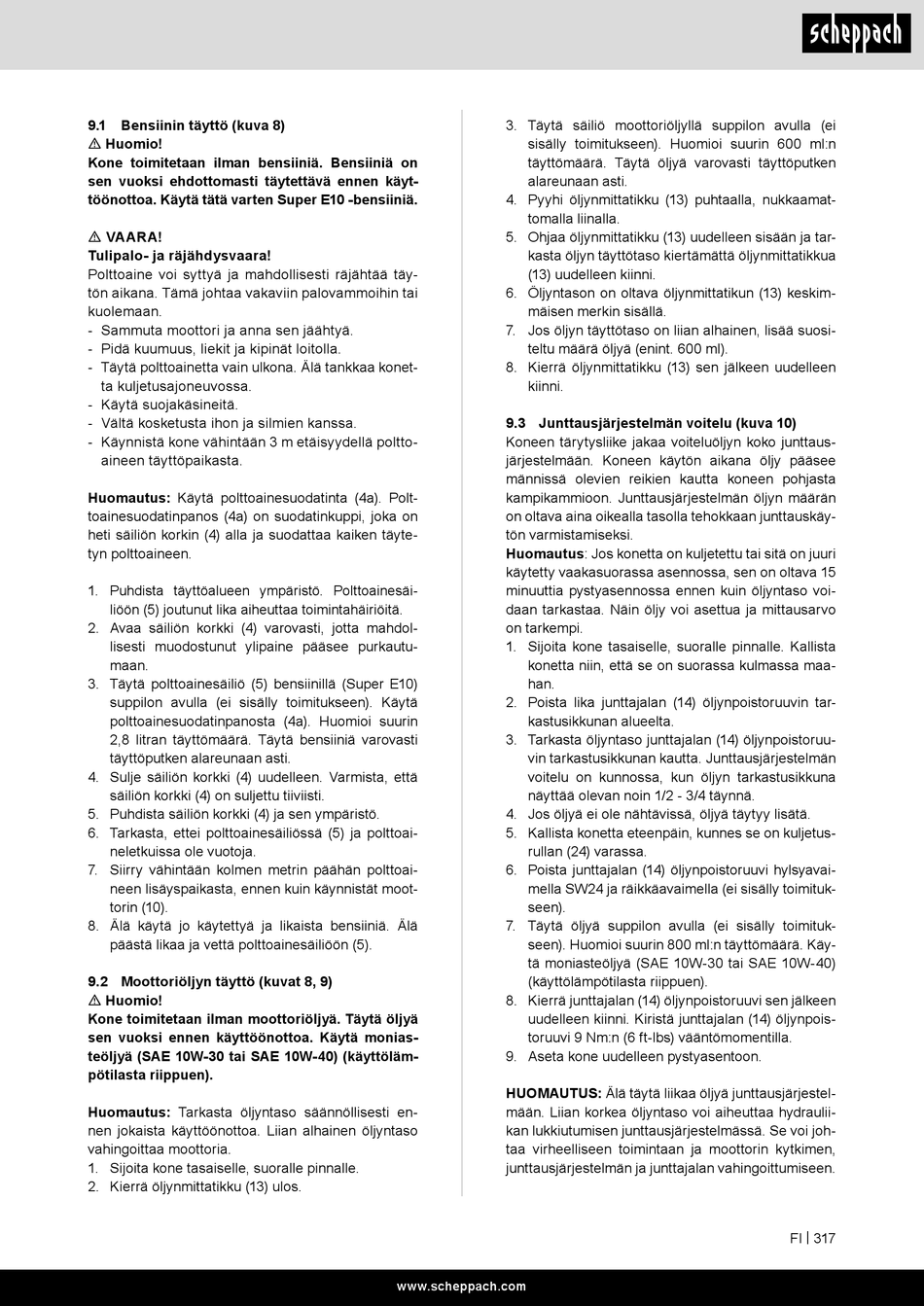

Scheppach VS1000 Originalbetriebsanleitung Seite 317

9.1 Bensiinin täyttö (kuva 8)
m Huomio!
Kone toimitetaan ilman bensiiniä. Bensiiniä on
sen vuoksi ehdottomasti täytettävä ennen käyt-
töönottoa. Käytä tätä varten Super E10 -bensiiniä.
m VAARA!
Tulipalo- ja räjähdysvaara!
Polttoaine voi syttyä ja mahdollisesti räjähtää täy-
tön aikana. Tämä johtaa vakaviin palovammoihin tai
kuolemaan.
- Sammuta moottori ja anna sen jäähtyä.
- Pidä kuumuus, liekit ja kipinät loitolla.
- Täytä polttoainetta vain ulkona. Älä tankkaa konet-
ta kuljetusajoneuvossa.
- Käytä suojakäsineitä.
- Vältä kosketusta ihon ja silmien kanssa.
- Käynnistä kone vähintään 3 m etäisyydellä poltto-
aineen täyttöpaikasta.
Huomautus: Käytä polttoainesuodatinta (4a). Polt-
toainesuodatinpanos (4a) on suodatinkuppi, joka on
heti säiliön korkin (4) alla ja suodattaa kaiken täyte-
tyn polttoaineen.
1. Puhdista täyttöalueen ympäristö. Polttoainesäi-
liöön (5) joutunut lika aiheuttaa toimintahäiriöitä.
2. Avaa säiliön korkki (4) varovasti, jotta mahdol-
lisesti muodostunut ylipaine pääsee purkautu-
maan.
3. Täytä polttoainesäiliö (5) bensiinillä (Super E10)
suppilon avulla (ei sisälly toimitukseen). Käytä
polttoainesuodatinpanosta (4a). Huomioi suurin
2,8 litran täyttömäärä. Täytä bensiiniä varovasti
täyttöputken alareunaan asti.
4. Sulje säiliön korkki (4) uudelleen. Varmista, että
säiliön korkki (4) on suljettu tiiviisti.
5. Puhdista säiliön korkki (4) ja sen ympäristö.
6. Tarkasta, ettei polttoainesäiliössä (5) ja polttoai-
neletkuissa ole vuotoja.
7. Siirry vähintään kolmen metrin päähän polttoai-
neen lisäyspaikasta, ennen kuin käynnistät moot-
torin (10).
8. Älä käytä jo käytettyä ja likaista bensiiniä. Älä
päästä likaa ja vettä polttoainesäiliöön (5).
9.2 Moottoriöljyn täyttö (kuvat 8, 9)
m Huomio!
Kone toimitetaan ilman moottoriöljyä. Täytä öljyä
sen vuoksi ennen käyttöönottoa. Käytä monias-
teöljyä (SAE 10W-30 tai SAE 10W-40) (käyttöläm-
pötilasta riippuen).
Huomautus: Tarkasta öljyntaso säännöllisesti en-
nen jokaista käyttöönottoa. Liian alhainen öljyntaso
vahingoittaa moottoria.
1. Sijoita kone tasaiselle, suoralle pinnalle.
2. Kierrä öljynmittatikku (13) ulos.
3. Täytä säiliö moottoriöljyllä suppilon avulla (ei
sisälly toimitukseen). Huomioi suurin 600 ml:n
täyttömäärä. Täytä öljyä varovasti täyttöputken
alareunaan asti.
4. Pyyhi öljynmittatikku (13) puhtaalla, nukkaamat-
tomalla liinalla.
5. Ohjaa öljynmittatikku (13) uudelleen sisään ja tar-
kasta öljyn täyttötaso kiertämättä öljynmittatikkua
(13) uudelleen kiinni.
6. Öljyntason on oltava öljynmittatikun (13) keskim-
mäisen merkin sisällä.
7. Jos öljyn täyttötaso on liian alhainen, lisää suosi-
teltu määrä öljyä (enint. 600 ml).
8. Kierrä öljynmittatikku (13) sen jälkeen uudelleen
kiinni.
9.3 Junttausjärjestelmän voitelu (kuva 10)
Koneen tärytysliike jakaa voiteluöljyn koko junttaus-
järjestelmään. Koneen käytön aikana öljy pääsee
männissä olevien reikien kautta koneen pohjasta
kampikammioon. Junttausjärjestelmän öljyn määrän
on oltava aina oikealla tasolla tehokkaan junttauskäy-
tön varmistamiseksi.
Huomautus: Jos konetta on kuljetettu tai sitä on juuri
käytetty vaakasuorassa asennossa, sen on oltava 15
minuuttia pystyasennossa ennen kuin öljyntaso voi-
daan tarkastaa. Näin öljy voi asettua ja mittausarvo
on tarkempi.
1. Sijoita kone tasaiselle, suoralle pinnalle. Kallista
konetta niin, että se on suorassa kulmassa maa-
han.
2. Poista lika junttajalan (14) öljynpoistoruuvin tar-
kastusikkunan alueelta.
3. Tarkasta öljyntaso junttajalan (14) öljynpoistoruu-
vin tarkastusikkunan kautta. Junttausjärjestelmän
voitelu on kunnossa, kun öljyn tarkastusikkuna
näyttää olevan noin 1/2 - 3/4 täynnä.
4. Jos öljyä ei ole nähtävissä, öljyä täytyy lisätä.
5. Kallista konetta eteenpäin, kunnes se on kuljetus-
rullan (24) varassa.
6. Poista junttajalan (14) öljynpoistoruuvi hylsyavai-
mella SW24 ja räikkäavaimella (ei sisälly toimituk-
seen).
7. Täytä öljyä suppilon avulla (ei sisälly toimituk-
seen). Huomioi suurin 800 ml:n täyttömäärä. Käy-
tä moniasteöljyä (SAE 10W-30 tai SAE 10W-40)
(käyttölämpötilasta riippuen).
8. Kierrä junttajalan (14) öljynpoistoruuvi sen jälkeen
uudelleen kiinni. Kiristä junttajalan (14) öljynpois-
toruuvi 9 Nm:n (6 ft-lbs) vääntömomentilla.
9. Aseta kone uudelleen pystyasentoon.
HUOMAUTUS: Älä täytä liikaa öljyä junttausjärjestel-
mään. Liian korkea öljyntaso voi aiheuttaa hydraulii-
kan lukkiutumisen junttausjärjestelmässä. Se voi joh-
taa virheelliseen toimintaan ja moottorin kytkimen,
junttausjärjestelmän ja junttajalan vahingoittumiseen.
www.scheppach.com
FI | 317
