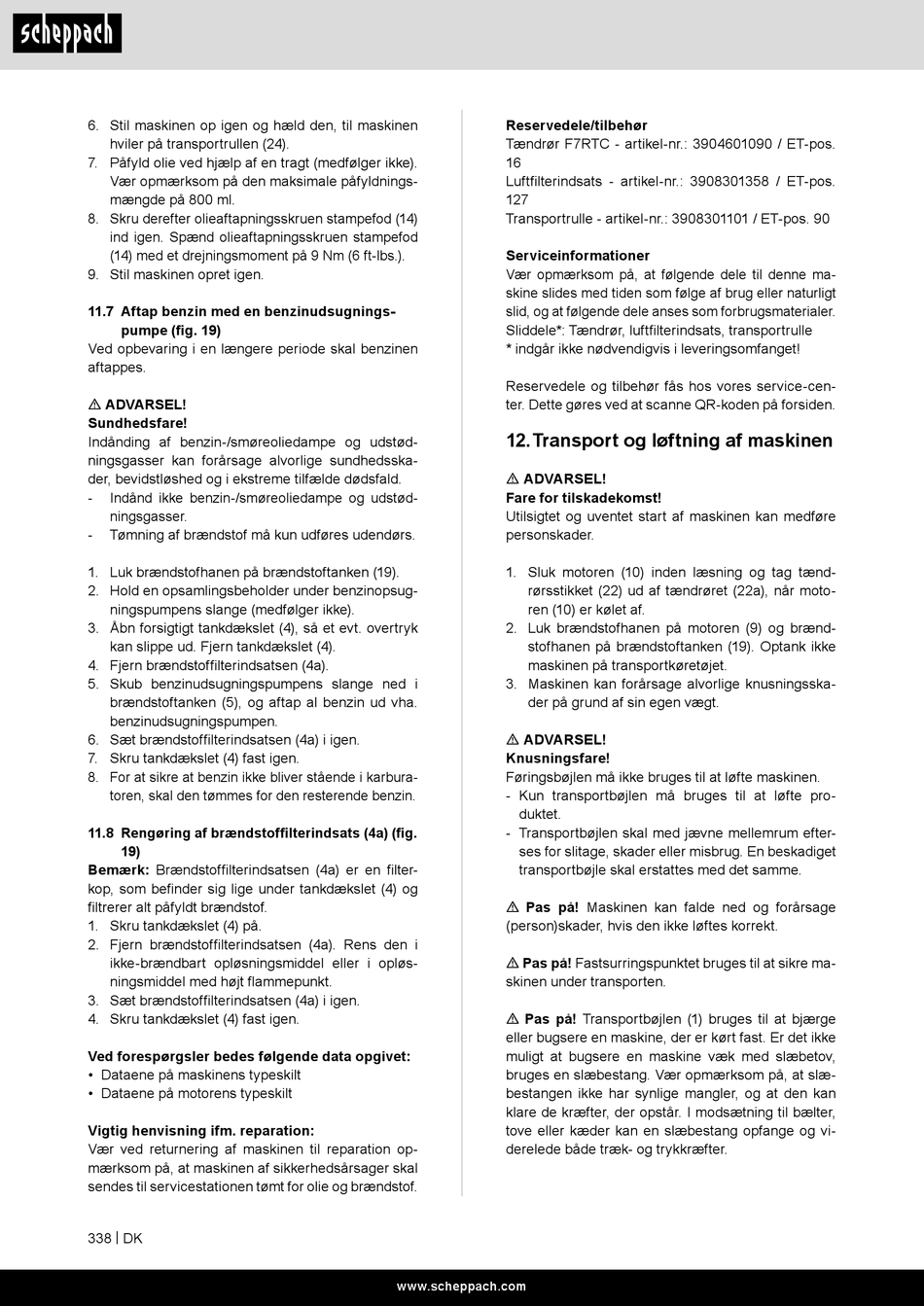

Scheppach VS1000 Originalbetriebsanleitung Seite 338

6. Stil maskinen op igen og hæld den, til maskinen
hviler på transportrullen (24).
7. Påfyld olie ved hjælp af en tragt (medfølger ikke).
Vær opmærksom på den maksimale påfyldnings-
mængde på 800 ml.
8. Skru derefter olieaftapningsskruen stampefod (14)
ind igen. Spænd olieaftapningsskruen stampefod
(14) med et drejningsmoment på 9 Nm (6 ft-lbs.).
9. Stil maskinen opret igen.
11.7 Aftap benzin med en benzinudsugnings-
pumpe (fig. 19)
Ved opbevaring i en længere periode skal benzinen
aftappes.
m ADVARSEL!
Sundhedsfare!
Indånding af benzin-/smøreoliedampe og udstød-
ningsgasser kan forårsage alvorlige sundhedsska-
der, bevidstløshed og i ekstreme tilfælde dødsfald.
- Indånd ikke benzin-/smøreoliedampe og udstød-
ningsgasser.
- Tømning af brændstof må kun udføres udendørs.
1. Luk brændstofhanen på brændstoftanken (19).
2. Hold en opsamlingsbeholder under benzinopsug-
ningspumpens slange (medfølger ikke).
3. Åbn forsigtigt tankdækslet (4), så et evt. overtryk
kan slippe ud. Fjern tankdækslet (4).
4. Fjern brændstoffilterindsatsen (4a).
5. Skub benzinudsugningspumpens slange ned i
brændstoftanken (5), og aftap al benzin ud vha.
benzinudsugningspumpen.
6. Sæt brændstoffilterindsatsen (4a) i igen.
7. Skru tankdækslet (4) fast igen.
8. For at sikre at benzin ikke bliver stående i karbura-
toren, skal den tømmes for den resterende benzin.
11.8 Rengøring af brændstoffilterindsats (4a) (fig.
19)
Bemærk: Brændstoffilterindsatsen (4a) er en filter-
kop, som befinder sig lige under tankdækslet (4) og
filtrerer alt påfyldt brændstof.
1. Skru tankdækslet (4) på.
2. Fjern brændstoffilterindsatsen (4a). Rens den i
ikke-brændbart opløsningsmiddel eller i opløs-
ningsmiddel med højt flammepunkt.
3. Sæt brændstoffilterindsatsen (4a) i igen.
4. Skru tankdækslet (4) fast igen.
Ved forespørgsler bedes følgende data opgivet:
• Dataene på maskinens typeskilt
• Dataene på motorens typeskilt
Vigtig henvisning ifm. reparation:
Vær ved returnering af maskinen til reparation op-
mærksom på, at maskinen af sikkerhedsårsager skal
sendes til servicestationen tømt for olie og brændstof.
338 | DK
Reservedele/tilbehør
Tændrør F7RTC - artikel-nr.: 3904601090 / ET-pos.
16
Luftfilterindsats - artikel-nr.: 3908301358 / ET-pos.
127
Transportrulle - artikel-nr.: 3908301101 / ET-pos. 90
Serviceinformationer
Vær opmærksom på, at følgende dele til denne ma-
skine slides med tiden som følge af brug eller naturligt
slid, og at følgende dele anses som forbrugsmaterialer.
Sliddele*: Tændrør, luftfilterindsats, transportrulle
* indgår ikke nødvendigvis i leveringsomfanget!
Reservedele og tilbehør fås hos vores service-cen-
ter. Dette gøres ved at scanne QR-koden på forsiden.
12. Transport og løftning af maskinen
m ADVARSEL!
Fare for tilskadekomst!
Utilsigtet og uventet start af maskinen kan medføre
personskader.
1. Sluk motoren (10) inden læsning og tag tænd-
rørsstikket (22) ud af tændrøret (22a), når moto-
ren (10) er kølet af.
2. Luk brændstofhanen på motoren (9) og brænd-
stofhanen på brændstoftanken (19). Optank ikke
maskinen på transportkøretøjet.
3. Maskinen kan forårsage alvorlige knusningsska-
der på grund af sin egen vægt.
m ADVARSEL!
Knusningsfare!
Føringsbøjlen må ikke bruges til at løfte maskinen.
- Kun transportbøjlen må bruges til at løfte pro-
duktet.
- Transportbøjlen skal med jævne mellemrum efter-
ses for slitage, skader eller misbrug. En beskadiget
transportbøjle skal erstattes med det samme.
m Pas på! Maskinen kan falde ned og forårsage
(person)skader, hvis den ikke løftes korrekt.
m Pas på! Fastsurringspunktet bruges til at sikre ma-
skinen under transporten.
m Pas på! Transportbøjlen (1) bruges til at bjærge
eller bugsere en maskine, der er kørt fast. Er det ikke
muligt at bugsere en maskine væk med slæbetov,
bruges en slæbestang. Vær opmærksom på, at slæ-
bestangen ikke har synlige mangler, og at den kan
klare de kræfter, der opstår. I modsætning til bælter,
tove eller kæder kan en slæbestang opfange og vi-
derelede både træk- og trykkræfter.
