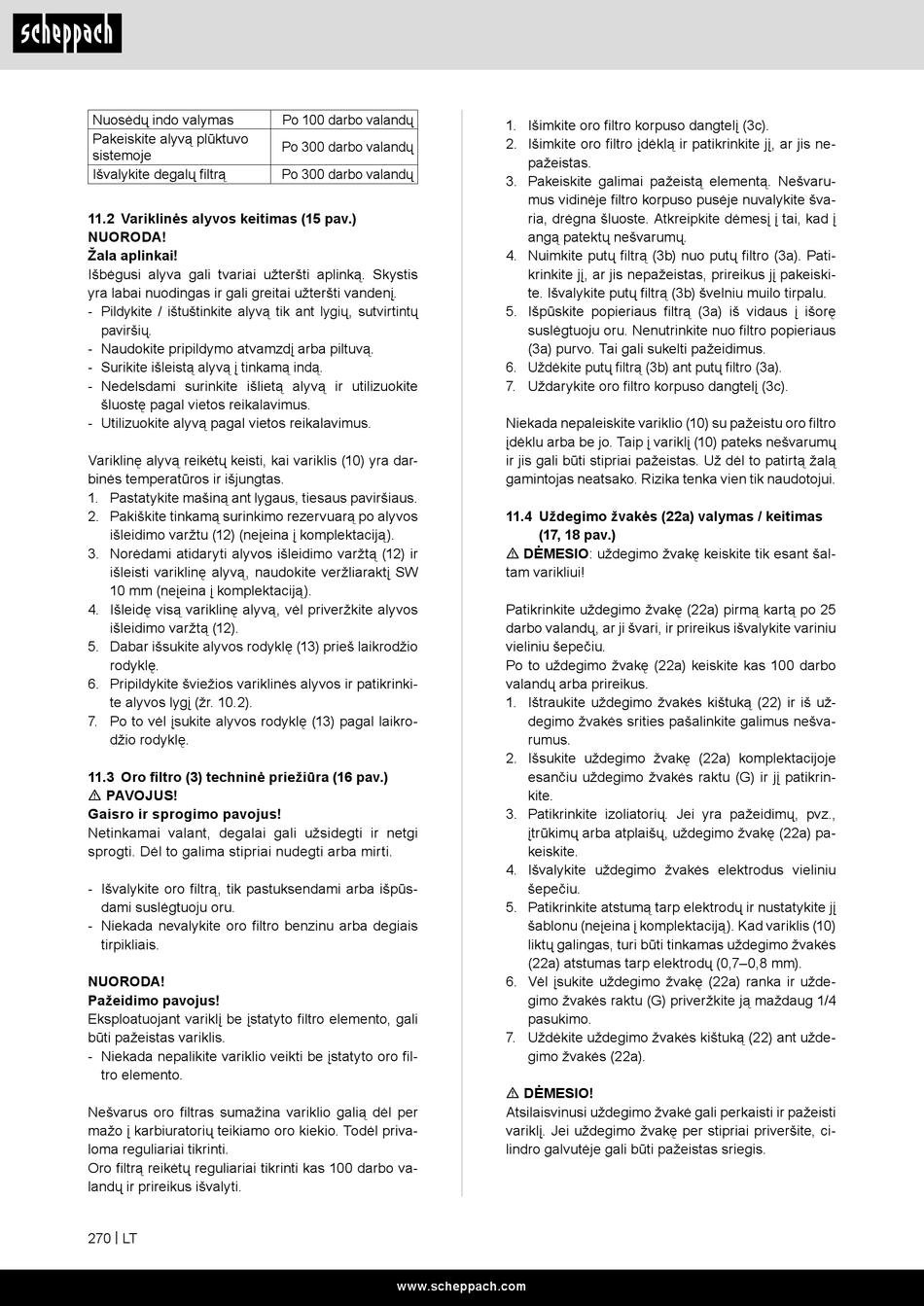

Scheppach VS1000 Originalbetriebsanleitung Seite 270

Nuosėdų indo valymas
Pakeiskite alyvą plūktuvo
sistemoje
Išvalykite degalų filtrą
11.2 Variklinės alyvos keitimas (15 pav.)
NUORODA!
Žala aplinkai!
Išbėgusi alyva gali tvariai užteršti aplinką. Skystis
yra labai nuodingas ir gali greitai užteršti vandenį.
- Pildykite / ištuštinkite alyvą tik ant lygių, sutvirtintų
paviršių.
- Naudokite pripildymo atvamzdį arba piltuvą.
- Surikite išleistą alyvą į tinkamą indą.
- Nedelsdami surinkite išlietą alyvą ir utilizuokite
šluostę pagal vietos reikalavimus.
- Utilizuokite alyvą pagal vietos reikalavimus.
Variklinę alyvą reikėtų keisti, kai variklis (10) yra dar-
binės temperatūros ir išjungtas.
1. Pastatykite mašiną ant lygaus, tiesaus paviršiaus.
2. Pakiškite tinkamą surinkimo rezervuarą po alyvos
išleidimo varžtu (12) (neįeina į komplektaciją).
3. Norėdami atidaryti alyvos išleidimo varžtą (12) ir
išleisti variklinę alyvą, naudokite veržliaraktį SW
10 mm (neįeina į komplektaciją).
4. Išleidę visą variklinę alyvą, vėl priveržkite alyvos
išleidimo varžtą (12).
5. Dabar išsukite alyvos rodyklę (13) prieš laikrodžio
rodyklę.
6. Pripildykite šviežios variklinės alyvos ir patikrinki-
te alyvos lygį (žr. 10.2).
7. Po to vėl įsukite alyvos rodyklę (13) pagal laikro-
džio rodyklę.
11.3 Oro filtro (3) techninė priežiūra (16 pav.)
m PAVOJUS!
Gaisro ir sprogimo pavojus!
Netinkamai valant, degalai gali užsidegti ir netgi
sprogti. Dėl to galima stipriai nudegti arba mirti.
- Išvalykite oro filtrą, tik pastuksendami arba išpūs-
dami suslėgtuoju oru.
- Niekada nevalykite oro filtro benzinu arba degiais
tirpikliais.
NUORODA!
Pažeidimo pavojus!
Eksploatuojant variklį be įstatyto filtro elemento, gali
būti pažeistas variklis.
- Niekada nepalikite variklio veikti be įstatyto oro fil-
tro elemento.
Nešvarus oro filtras sumažina variklio galią dėl per
mažo į karbiuratorių teikiamo oro kiekio. Todėl priva-
loma reguliariai tikrinti.
Oro filtrą reikėtų reguliariai tikrinti kas 100 darbo va-
landų ir prireikus išvalyti.
270 | LT
Po 100 darbo valandų
Po 300 darbo valandų
Po 300 darbo valandų
www.scheppach.com
1. Išimkite oro filtro korpuso dangtelį (3c).
2. Išimkite oro filtro įdėklą ir patikrinkite jį, ar jis ne-
pažeistas.
3. Pakeiskite galimai pažeistą elementą. Nešvaru-
mus vidinėje filtro korpuso pusėje nuvalykite šva-
ria, drėgna šluoste. Atkreipkite dėmesį į tai, kad į
angą patektų nešvarumų.
4. Nuimkite putų filtrą (3b) nuo putų filtro (3a). Pati-
krinkite jį, ar jis nepažeistas, prireikus jį pakeiski-
te. Išvalykite putų filtrą (3b) švelniu muilo tirpalu.
5. Išpūskite popieriaus filtrą (3a) iš vidaus į išorę
suslėgtuoju oru. Nenutrinkite nuo filtro popieriaus
(3a) purvo. Tai gali sukelti pažeidimus.
6. Uždėkite putų filtrą (3b) ant putų filtro (3a).
7. Uždarykite oro filtro korpuso dangtelį (3c).
Niekada nepaleiskite variklio (10) su pažeistu oro filtro
įdėklu arba be jo. Taip į variklį (10) pateks nešvarumų
ir jis gali būti stipriai pažeistas. Už dėl to patirtą žalą
gamintojas neatsako. Rizika tenka vien tik naudotojui.
11.4 Uždegimo žvakės (22a) valymas / keitimas
(17, 18 pav.)
m DĖMESIO: uždegimo žvakę keiskite tik esant šal-
tam varikliui!
Patikrinkite uždegimo žvakę (22a) pirmą kartą po 25
darbo valandų, ar ji švari, ir prireikus išvalykite variniu
vieliniu šepečiu.
Po to uždegimo žvakę (22a) keiskite kas 100 darbo
valandų arba prireikus.
1. Ištraukite uždegimo žvakės kištuką (22) ir iš už-
degimo žvakės srities pašalinkite galimus nešva-
rumus.
2. Išsukite uždegimo žvakę (22a) komplektacijoje
esančiu uždegimo žvakės raktu (G) ir jį patikrin-
kite.
3. Patikrinkite izoliatorių. Jei yra pažeidimų, pvz.,
įtrūkimų arba atplaišų, uždegimo žvakę (22a) pa-
keiskite.
4. Išvalykite uždegimo žvakės elektrodus vieliniu
šepečiu.
5. Patikrinkite atstumą tarp elektrodų ir nustatykite jį
šablonu (neįeina į komplektaciją). Kad variklis (10)
liktų galingas, turi būti tinkamas uždegimo žvakės
(22a) atstumas tarp elektrodų (0,7–0,8 mm).
6. Vėl įsukite uždegimo žvakę (22a) ranka ir užde-
gimo žvakės raktu (G) priveržkite ją maždaug 1/4
pasukimo.
7. Uždėkite uždegimo žvakės kištuką (22) ant užde-
gimo žvakės (22a).
m DĖMESIO!
Atsilaisvinusi uždegimo žvakė gali perkaisti ir pažeisti
variklį. Jei uždegimo žvakę per stipriai priveršite, ci-
lindro galvutėje gali būti pažeistas sriegis.
