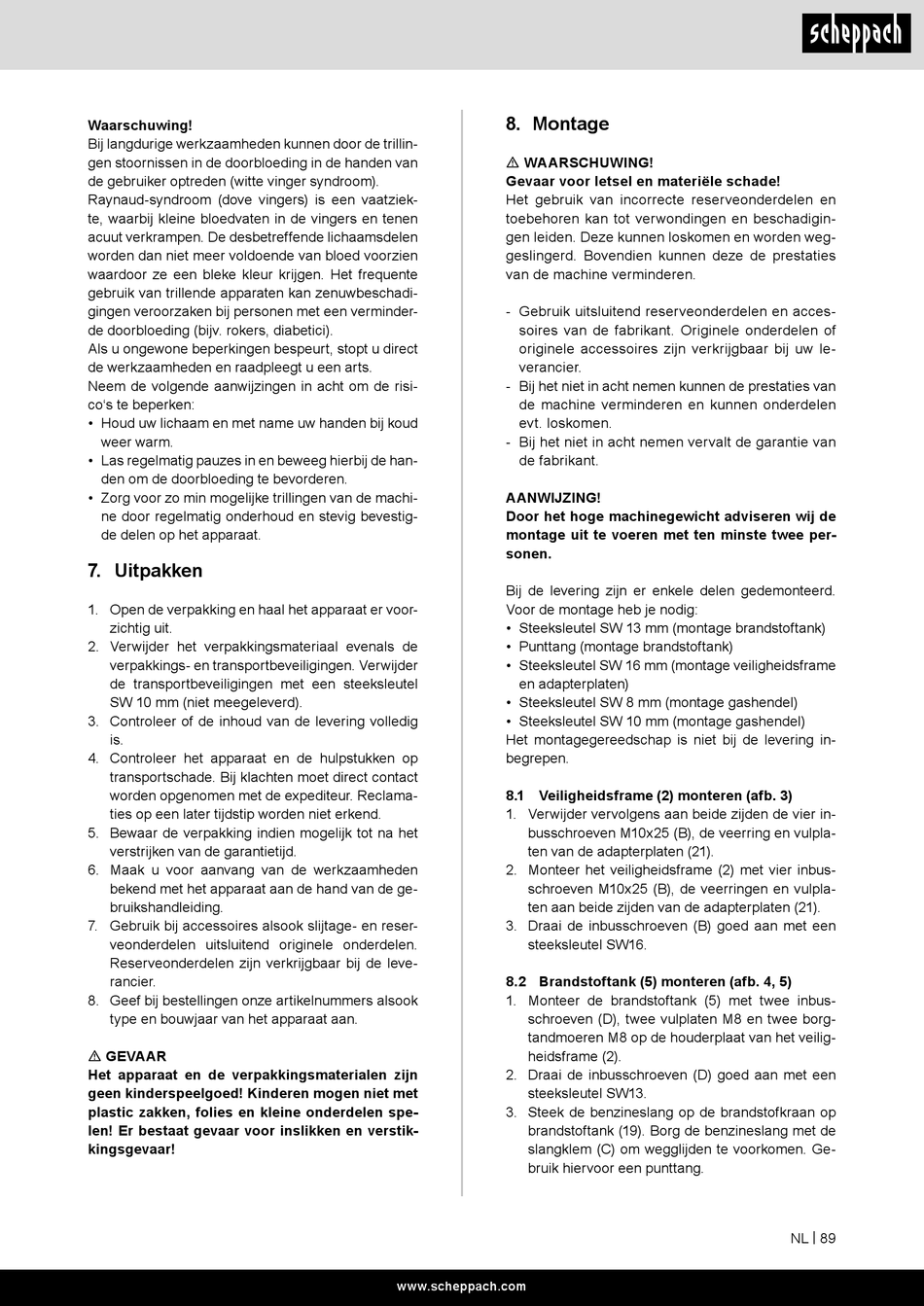

Scheppach VS1000 Originalbetriebsanleitung Seite 89

Waarschuwing!
Bij langdurige werkzaamheden kunnen door de trillin-
gen stoornissen in de doorbloeding in de handen van
de gebruiker optreden (witte vinger syndroom).
Raynaud-syndroom (dove vingers) is een vaatziek-
te, waarbij kleine bloedvaten in de vingers en tenen
acuut verkrampen. De desbetreffende lichaamsdelen
worden dan niet meer voldoende van bloed voorzien
waardoor ze een bleke kleur krijgen. Het frequente
gebruik van trillende apparaten kan zenuwbeschadi-
gingen veroorzaken bij personen met een verminder-
de doorbloeding (bijv. rokers, diabetici).
Als u ongewone beperkingen bespeurt, stopt u direct
de werkzaamheden en raadpleegt u een arts.
Neem de volgende aanwijzingen in acht om de risi-
co's te beperken:
• Houd uw lichaam en met name uw handen bij koud
weer warm.
• Las regelmatig pauzes in en beweeg hierbij de han-
den om de doorbloeding te bevorderen.
• Zorg voor zo min mogelijke trillingen van de machi-
ne door regelmatig onderhoud en stevig bevestig-
de delen op het apparaat.
7. Uitpakken
1. Open de verpakking en haal het apparaat er voor-
zichtig uit.
2. Verwijder het verpakkingsmateriaal evenals de
verpakkings- en transportbeveiligingen. Verwijder
de transportbeveiligingen met een steeksleutel
SW 10 mm (niet meegeleverd).
3. Controleer of de inhoud van de levering volledig
is.
4. Controleer het apparaat en de hulpstukken op
transportschade. Bij klachten moet direct contact
worden opgenomen met de expediteur. Reclama-
ties op een later tijdstip worden niet erkend.
5. Bewaar de verpakking indien mogelijk tot na het
verstrijken van de garantietijd.
6. Maak u voor aanvang van de werkzaamheden
bekend met het apparaat aan de hand van de ge-
bruikshandleiding.
7. Gebruik bij accessoires alsook slijtage- en reser-
veonderdelen uitsluitend originele onderdelen.
Reserveonderdelen zijn verkrijgbaar bij de leve-
rancier.
8. Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
m GEVAAR
Het apparaat en de verpakkingsmaterialen zijn
geen kinderspeelgoed! Kinderen mogen niet met
plastic zakken, folies en kleine onderdelen spe-
len! Er bestaat gevaar voor inslikken en verstik-
kingsgevaar!
8. Montage
m WAARSCHUWING!
Gevaar voor letsel en materiële schade!
Het gebruik van incorrecte reserveonderdelen en
toebehoren kan tot verwondingen en beschadigin-
gen leiden. Deze kunnen loskomen en worden weg-
geslingerd. Bovendien kunnen deze de prestaties
van de machine verminderen.
- Gebruik uitsluitend reserveonderdelen en acces-
soires van de fabrikant. Originele onderdelen of
originele accessoires zijn verkrijgbaar bij uw le-
verancier.
- Bij het niet in acht nemen kunnen de prestaties van
de machine verminderen en kunnen onderdelen
evt. loskomen.
- Bij het niet in acht nemen vervalt de garantie van
de fabrikant.
AANWIJZING!
Door het hoge machinegewicht adviseren wij de
montage uit te voeren met ten minste twee per-
sonen.
Bij de levering zijn er enkele delen gedemonteerd.
Voor de montage heb je nodig:
• Steeksleutel SW 13 mm (montage brandstoftank)
• Punttang (montage brandstoftank)
• Steeksleutel SW 16 mm (montage veiligheidsframe
en adapterplaten)
• Steeksleutel SW 8 mm (montage gashendel)
• Steeksleutel SW 10 mm (montage gashendel)
Het montagegereedschap is niet bij de levering in-
begrepen.
8.1 Veiligheidsframe (2) monteren (afb. 3)
1. Verwijder vervolgens aan beide zijden de vier in-
busschroeven M10x25 (B), de veerring en vulpla-
ten van de adapterplaten (21).
2. Monteer het veiligheidsframe (2) met vier inbus-
schroeven M10x25 (B), de veerringen en vulpla-
ten aan beide zijden van de adapterplaten (21).
3. Draai de inbusschroeven (B) goed aan met een
steeksleutel SW16.
8.2 Brandstoftank (5) monteren (afb. 4, 5)
1. Monteer de brandstoftank (5) met twee inbus-
schroeven (D), twee vulplaten M8 en twee borg-
tandmoeren M8 op de houderplaat van het veilig-
heidsframe (2).
2. Draai de inbusschroeven (D) goed aan met een
steeksleutel SW13.
3. Steek de benzineslang op de brandstofkraan op
brandstoftank (19). Borg de benzineslang met de
slangklem (C) om wegglijden te voorkomen. Ge-
bruik hiervoor een punttang.
www.scheppach.com
NL | 89
