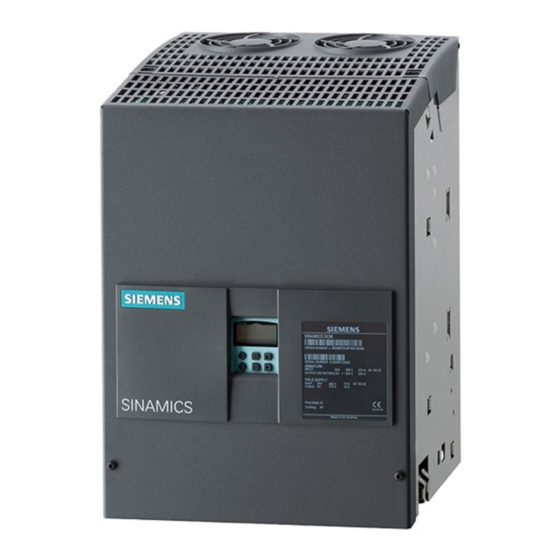

Siemens SINAMICS drives Handbuch

Sinamics dcm dc converter. control module.
Vorschau ausblenden Andere Handbücher für SINAMICS drives:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
647
648
649
650
651
652
653
654
655
656
657
658
659
660
661
662
663
664
665
666
667
668
669
670
671
672
673
674
675
676
677
678
679
680
681
682
683
684
685
686
687
688
689
690
691
692
693
694
695
696
697
698
699
700
701
702
703
704
705
706
707
708
709
710
711
712
713
714
715
716
717
718
719
720
721
722
723
724
725
726
727
728
729
730
731
732
733
734
735
736
737
738
739
740
741
742
743
744
745
746
747
748
749
750
751
752
753
754
755
756
757
758
759
760
761
762
763
764
765
766
767
768
769
770
771
772
773
774
775
776
777
778
779
780
781
782
783
784
785
786
787
788
789
790
791
792
793
794
795
796
797
798
799
800
801
802
803
804
805
806
807
808
809
810
811
812
813
814
815
816
817
818
819
820
821
822
823
824
825
826
827
828
829
830
831
832
833
834
835
836
837
838
839
840
841
842
843
844
845
846
847
848
849
850
851
852
853
854
855
856
857
858
859
860
861
862
863
864
865
866
867
868
869
870
871
872
873
874
875
876
877
878
879
880
881
882
883
884
885
886
887
888
889
890
891
892
893
894
895
896
897
898
899
900
901
902
903
904
905
906
907
908
909
910
911
912
913
914
915
916
917
918
919
920
921
922
923
924
925
926
927
928
929
930
931
932
933
934
935
936
937
938
939
940
941
942
943
944
945
946
947
948
949
950
951
952
953
954
955
956
957
958
959
960
961
962
963
964
965
966
967
968
969
970
971
972
973
974
975
976
977
978
979
980
981
982
983
984
985
986
987
988
989
990
Inhaltsverzeichnis

Quicklinks

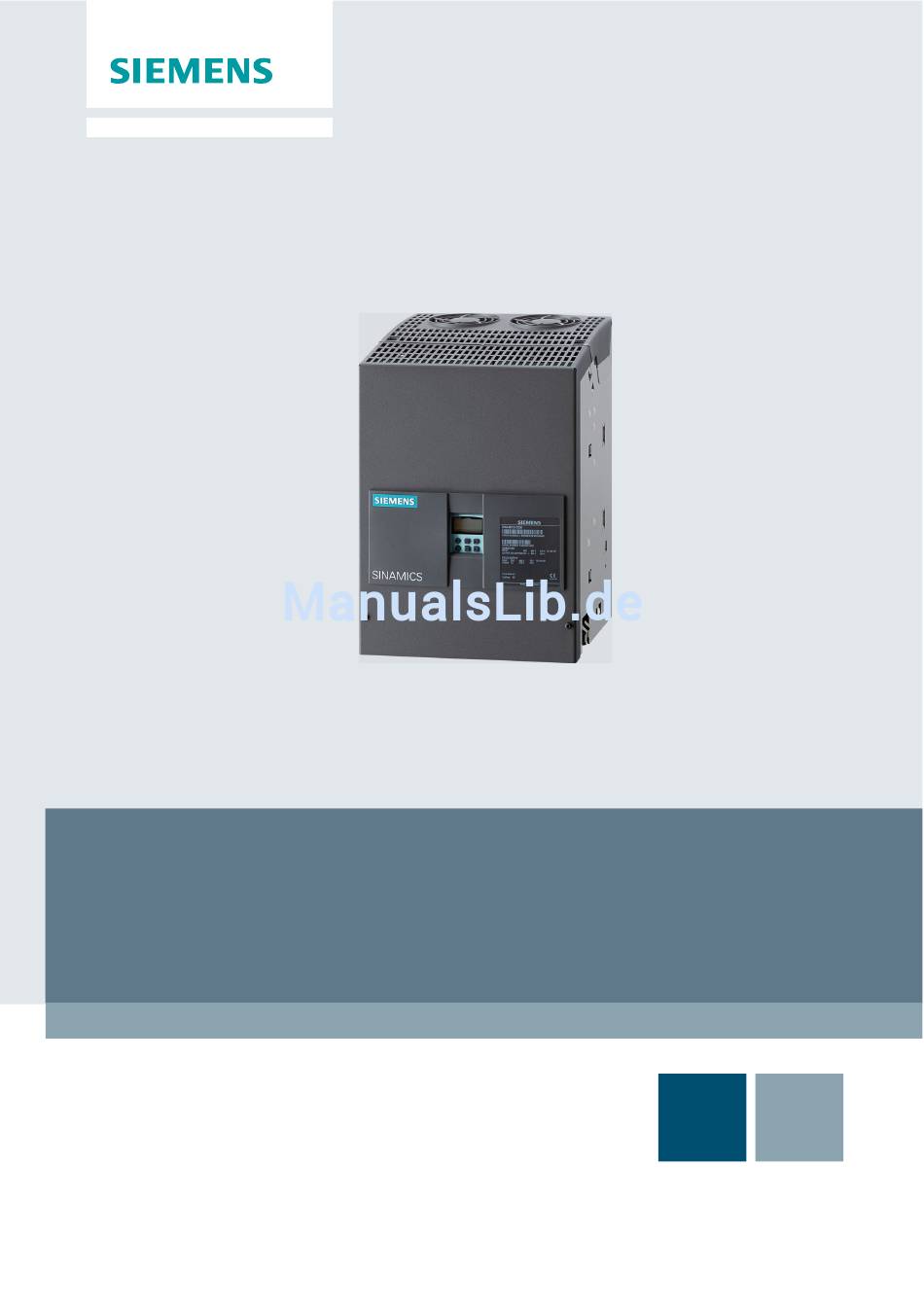

SINAMICS drives
SINAMICS DCM
DC Converter. Control Module.
Listenhandbuch
Ausgabe
06/2013
Answers for industry.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINAMICS drives

Inhaltszusammenfassung für Siemens SINAMICS drives

  • Seite 1 SINAMICS drives SINAMICS DCM DC Converter. Control Module. Listenhandbuch Ausgabe 06/2013 Answers for industry.

  • Seite 3: Firmware-Version

    Vorwort SINAMICS Parameter Funktionspläne SINAMICS DCM Störungen und Warnungen Anhang Listenhandbuch Abkürzungsverzeichnis Index Gültig für Antrieb Firmware-Version SINAMICS DCM 1.4 (basierend auf 4.6) 6RX1800-0ED00 06/2013 C98130-A7066-A3-4-19...

  • Seite 4: Sicherheitstechnische Hinweise

    Beachten Sie folgendes: Warnung Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vor- gesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kom- men, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,...

  • Seite 5: Zielsetzung

    Der Inhalt dieser Dokumentation ist nicht Teil einer früheren oder bestehenden Vereinbarung, einer Zusage oder eines Rechtsverhältnisses oder ändert dies ab. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweiligen Kauf- vertrag, der auch die vollständige und allein gültige Gewährleistungsregelung enthält.
  • Seite 6 2. Abkürzungsverzeichnis 3. Index Technical Support Landesspezifische Telefonnummern für technische Beratung finden Sie im Internet: http://www.siemens.com/automation/service&support SINAMICS Informationen zu SINAMICS finden Sie unter: http://www.siemens.com/sinamics Vorwort-6 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 7: Inhaltsverzeichnis

    Terminal Module 31 (TM31) ....... . . 2-834 Inhalt-7 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 8 Index ............C-1161 Inhalt-8 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 9: Parameter

    Parameter Inhalt Übersicht zu den Parametern 1-10 Liste der Parameter 1-25 Parameter für Datensätze 1-649 Parameter für Schreibschutz und Know-how-Schutz 1-659 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 10: Übersicht Zu Den Parametern

    - - - - - - - - - - - - - - - - - - - - Ende Beispiel - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1-10 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 11: Parameternummer

    • PROFIBUS-Telegramm einstellen (BICO-Verschaltungen) p0922 • Komponentenlisten einstellen p0400 • Automatisch berechnen und vorbelegen p0112, p0340, p3900 • Werkseinstellungen herstellen p0970 1-11 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 12 Aktivierung/Deaktivierung von Funktionsmodulen weitere Funktionen sowie deren Parameter an- oder abgewählt werden. Bei jedem Parameter wird angegeben, in welchem Antriebsobjekt und bei welchem Funktionsmodul dieser Parameter vorhanden ist. 1-12 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 13 Terminal Module 150. TM150 (PROFINET) Terminal Module 150 mit Funktionsmodul "PROFINET". Hinweis: Der Antriebsobjekttyp dient zur Identifikation der Antriebsobjekte im Antriebs- system (z. B. r0107, r0975[1]). 1-13 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 14 Der Parameter p0009 ist CU-spezifisch (auf Control Unit vorhanden). Der Parameter p0010 ist antriebsspezifisch (für jedes Antriebsobjekt vorhanden). In r0002 wird der Betriebszustand der einzelnen Antriebsobjekte angezeigt. 1-14 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 15: Zugriffsstufe

    • 3: Experte • 4: Service Parameter mit dieser Zugriffsstufe sind durch ein Passwort geschützt. Hinweis: Der Parameter p0003 ist CU-spezifisch (auf Control Unit vorhanden). 1-15 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 16 BICO-Eingangsparameter mit Datentyp "Unsigned32 / FloatingPoint32" können auch mit folgenden BICO- Ausgangsparametern verschaltet werden, obwohl diese nicht vom Datentyp "FloatingPoint32" sind: CO: r8850, CO: r8860, CO: r2050, CO: r2060 1-16 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 17 • “EDS, p0140” (Encoder Data Set – Geberdatensatz, EDS Anzahl) Hinweis: Informationen zu den Datensätzen sind folgender Literatur zu entnehmen: Literatur: SINAMICS DC MASTER Betriebsanleitung Kapitel “Datensätze” 1-17 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 18 BICO-Verschaltung ange- geben. Ein nicht indizierter Konnektorausgang erhält den Index [0]. Nicht bei Motortyp Diese Angabe hat bei SINAMICS DC MASTER keine Bedeutung. 1-18 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 19: Normierung

    Außerdem ist für diese Parameter die Unterstützung durch “Technical Support“ (Hotline) nicht gewährleistet. Beschreibung Erklärungen zur Funktion eines Parameters. Werte Auflistung der möglichen Werte eines Parameters. Empfehlung Angaben zu empfohlenen Einstellungen. 1-19 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 20: Werkseinstellung

    Bedingungen, die in Verbindung mit diesem Parameter erfüllt werden müssen. Auch spezielle Auswirkungen, die dieser Parameter auf andere oder andere auf diesen haben. Siehe auch: Auflistung anderer zusätzlich zu betrachtender Parameter. 1-20 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 21 Die Beschreibung dieses sicherheitstechnischen Hinweises befindet sich am Anfang dieses Handbuches (siehe unter Sicherheitstechnische Hinweise). Hinweis Informationen, die für den Anwender hilfreich sein können. 1-21 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 22: Übersicht Zu Den Parametern

    1899 Steuersatz 1900 1999 Leistungsteil- und Motoridentifikation 2000 2009 Bezugswerte 2010 2099 Kommunikation (Feldbus) 2100 2139 Störungen und Warnungen 2140 2199 Signale und Überwachungen 1-22 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 23 6999 SINAMICS GM/SM/GL/SL 7000 7499 Parallelschaltung von Leistungsteilen 7500 7599 SINAMICS SM120 7700 7729 Externe Meldungen 7770 7789 NVRAM, Systemparameter 7800 7839 EEPROM Schreib-Lese-Parameter 1-23 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 24 Freier Technologieregler 0, 1, 2 20000 20999 Freie Funktionsblöcke (FBLOCKS) 21000 25999 Drive Control Chart (DCC) 50000 53999 SINAMICS DC MASTER (Gleichstromregelung) 61000 61001 PROFINET 1-24 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 25: Liste Der Parameter

    Warten bis die Thyristorüberprüfung abgeschlossen ist o3.1 Warten auf Netzsymmetrie o3.2 Warten bis ein DC-Schütz angezogen hat o3.3 Warten auf die Rückmeldung "Hauptschütz" o3.4 Betriebszustand o3.4 o3.5 Betriebszustand o3.5 1-25 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 26 Abhängigkeit: Siehe auch: r0046 Achtung: Bei mehreren fehlenden Freigaben kommt der entsprechende Wert mit der höchsten Nummer zur Anzeige. Hinweis: BB: Betriebsbedingung HLG: Hochlaufgeber 1-26 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 27 Modul deaktiviert 200: Hochlauf/Teilhochlauf abwarten 250: Gerät meldet Topologiefehler Achtung: Bei mehreren fehlenden Freigaben kommt der entsprechende Wert mit der höchsten Nummer zur Anzeige. 1-27 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 28 Siehe auch: p0003 Achtung: Der Anzeigefilter über p0004 liefert nur bei p0009 und p0010 = 0 eine exakte Filterung und Anzeige der entspre- chenden Parameter. 1-28 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 29 In Index 1 ist der Index einzustellen, der zum in Index 0 eingestellten Parameter gehört. Die zulässigen Änderun- gen in Index 1 hängen immer von der in Index 0 eingestellten Parameternummer ab. 1-29 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 30 Beschreibung: Einstellung des Modus der Betriebsanzeige beim Basic Operator Panel (BOP) in den Betriebszuständen "Betriebs- bereit" und "Betrieb". Wert: p0005 Abhängigkeit: Siehe auch: p0005 1-30 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 31: Bop Hintergrundbeleuchtung / Bop Beleuchtung

    Die Antriebe können nur außerhalb der Geräteinbetriebnahme eingeschaltet werden (Freigabe des Antriebs). Dazu muss p0009 = 0 (Bereit) und die einzelnen Antriebsobjekte bereits in Betrieb genommen sein (p0010). 1-31 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 32 Parameter auf 0 stehen. Durch Setzen von p3900 ungleich 0 wird die Schnellinbetriebnahme abgeschlossen und dieser Parameter automa- tisch auf 0 gesetzt. 1-32 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 33 Siehe auch: p0970 Hinweis: Es sind nur folgende Werte möglich: p0010 = 0, 30 Vorgehensweise beim "Parameter zurücksetzen": p0010 = 30 und p0970 = 1 setzen. 1-33 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 34: Bop Passwort Bestätigung (P0013) / Bop Passw Best P13

    - p0003, p0009, p0011, p0012, p0976 können beim Antriebsobjekt Control Unit nicht in die benutzerdefinierte Liste aufgenommen werden. - Die benutzerdefinierte Liste kann durch "Werkseinstellung herstellen" gelöscht und deaktiviert werden. Der Wert 0 bedeutet: Eintrag ist leer. 1-34 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 35: Bop Benutzerdefinierte Liste Aktivieren / Bop Ben List Akt

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zum Aktivieren/Deaktivieren der benutzerdefinierten Liste für das Basic Operator Panel (BOP). 1-35 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 36 Das Signal ist nicht als Prozessgröße geeignet und darf nur als Anzeigegröße verwendet werden. Der Drehzahlsollwert steht geglättet (r0020) und ungeglättet (r0060) zur Verfügung. 1-36 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 37 Nicht bei Motortyp: - Normierung: p2003 Expertenliste: 1 Werkseinstellung - [Nm] - [Nm] - [Nm] Beschreibung: Anzeige des geglätteten Drehmomentistwertes. Abhängigkeit: Siehe auch: p0045, r0080 1-37 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 38 Beschreibung: Anzeige fehlender Freigaben, die ein in Betrieb setzen der Antriebsregelung verhindern. Bitfeld: Signalname 1-Signal 0-Signal AUS1 Freigabe fehlt Nein AUS2 Freigabe fehlt Nein 1-38 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 39: Geberdatensatz Wirksam / Eds Wirksam

    Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des wirksamen Befehlsdatensatzes (Command Data Set, CDS). Bitfeld: Signalname 1-Signal 0-Signal CDS wirksam Bit 0 Abhängigkeit: Siehe auch: p0810, r0836 1-39 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 40: Co/Bo: Antriebsdatensatz Dds Wirksam / Dds Wirksam

    - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige der durch die Geber erfassten ungeglätteten Drehzahlistwerte. Index: [0] = Geber 1 [1] = Geber 2 1-40 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 41 - [kW] - [kW] - [kW] Beschreibung: Anzeige der momentanen Wirkleistung. Index: [0] = Ungeglättet [1] = Geglättet mit p0045 Abhängigkeit: Siehe auch: r0032 1-41 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 42: Auswahl Antriebsobjekte Typ / Auswahl Do Typ

    Einstellung der Geräte-Solltopologie in codierter Form (siehe r0098). Die Einstellung wird bei der Inbetriebnahme vorgenommen. Auch deaktivierte oder nicht vorhandene Komponenten werden mitgezählt. Index: [0] = DRIVE-CLiQ-Buchse X100 [1] = DRIVE-CLiQ-Buchse X101 [2...5] = Reserviert 1-42 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 43 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Anzahl der vorhandenen bzw. vorhandenen und vorbereiteten Antriebsobjekte. 1-43 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 44: Antriebsobjekt Aktivieren/Deaktivieren / Do Akt/Deakt

    Werden Komponenten zum ersten Mal gesteckt und das entsprechende Antriebsobjekt aktiviert, so wird automa- tisch ein Hochlauf des Antriebssystems durchgeführt. Dazu ist eine Impulslöschung aller Antriebsobjekte notwen- dig. 1-44 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 45 Strang gekennzeichnet. Bei Komponenten, die aus mehreren Einzelkomponenten bestehen (z. B. Double Motor Module), ist es unzulässig, nur eine Teilmenge auf diesen Wert zu stellen. 1-45 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 46 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Zustandes "aktiv/inaktiv" eines Antriebsobjektes. Wert: Antriebsobjekt inaktiv Antriebsobjekt aktiv Abhängigkeit: Siehe auch: p0105 1-46 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 47 [2] = Antriebsobjekttyp Objekt 2 [3] = Antriebsobjekttyp Objekt 3 [4] = Antriebsobjekttyp Objekt 4 [5] = Antriebsobjekttyp Objekt 5 [6] = Antriebsobjekttyp Objekt 6 1-47 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 48 SINAMICS G120 230 (SingleDO-Drive which combines Device+Vector) SINAMICSG120 240_2 (SingleDO-Drive which combines Device+Vector) SINAMICS_G120_CU250S_V (SingleDO Drive combines Device+Vector) SINAMICSG120 G120D(SingleDO-Drive which combines Device+Vector) SINAMICS_G120_CU250S_S (SingleDO Drive combines Device+Servo) 1-48 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 49 [19] = Funktionsmodule Objekt 19 [20] = Funktionsmodule Objekt 20 [21] = Funktionsmodule Objekt 21 [22] = Funktionsmodule Objekt 22 [23] = Funktionsmodule Objekt 23 1-49 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 50 Die Abtastzeiten werden über p0112 bzw. p0115 eingestellt. Die Werte für die Basisabtastzeiten werden aufgrund dieser Einstellungen ermittelt. Index: [0] = Basisabtastzeit 0 [1] = Basisabtastzeit 1 [2] = Basisabtastzeit 2 1-50 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 51 Einstellung der Basisabtastzeit für Zusatzfunktionen (DCC, Freie Funktionsblöcke) auf diesem Objekt. Es sind nur Einstellwerte zulässig, die ein ganzzahliges Vielfaches von 125 µs sind. Index: [0] = Basisabtastzeit 1-51 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 52 Index: [0] = Basisabtastzeit Hinweis: Dieser Parameter gilt nur zur Einstellung der Abtastzeiten eventueller Zusatzfunktionen. Die Abtastzeiten für Ein-/Ausgänge müssen in p4099 eingestellt werden. 1-52 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 53: Hauptkomponente Erkennung Über Led / H_Kompo Erk Led

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zum Aktivieren/Deaktivieren einer Leistungsteilkomponente. Wert: Komponente deaktivieren Komponente aktivieren Komponente deaktivieren und nicht vorhanden 1-53 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 54: Geberdatensätze (Eds) Anzahl / Eds Anzahl

    Sind Geberauswertung und Geber integriert (Motor mit DRIVE-CLiQ), so sind deren Komponentennummern iden- tisch. Bei einem SMC werden für das SMC (p0141) und den (eigentlichen) Geber (p0142) unterschiedliche Komponen- tennummern vergeben. 1-54 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 55: Sensor Module Erkennung Über Led / Sm Erkennung Led

    Zu Wert = 0: Die Komponente wurde vollständig in Betrieb genommen und wird mit diesem Wert deaktiviert. Sie kann fehlerfrei vom DRIVE-CLiQ abgezogen werden. 1-55 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 56 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Komponentennummer für das Terminal Module. Diese eindeutige Komponentennummer wird von der Topologieparametrierung vergeben. 1-56 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 57: Terminal Module Erkennung Über Led / Tm Erkennung Led

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Anzahl der Befehlsdatensätze (Command Data Set, CDS). Hinweis: Über diese Datensatzumschaltung können Befehlsparameter (BICO-Parameter) umgeschaltet werden. 1-57 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 58: Antriebsdatensätze (Dds) Anzahl / Dds Anzahl

    Werkseinstellung Beschreibung: Anzeige des Status der DRIVE-CLiQ-Komponenten. r0196[0...1]: Nicht verwendet r0196[2]: Status von DRIVE-CLiQ-Komponente mit Komponentennummer 2 r0196[255]: Status von DRIVE-CLiQ-Komponente mit Komponentennummer 255 1-58 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 59 Anzeige der Version für BIOS und EEPROM-Daten. r0198[0]: BIOS Version r0198[1]: EEPROM-Daten Version Abhängigkeit: Siehe auch: r0018, r0148, r0158, r0197 Hinweis: Beispiel: Der Wert 1010100 ist als V01.01.01.00 zu interpretieren. 1-59 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 60 Namen Zeichen 16 Bei der Inbetriebnahme-Software werden die ASCII-Zeichen nicht codiert angezeigt. Achtung: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. 1-60 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 61 (p0431) auf die Pollage justiert sein. Bei p0400 = 10000 gilt: Ist eine Identifikation nicht möglich, so wird p0400 = 0 gesetzt. 1-61 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 62: Gebertyp Oem Auswahl / Gebertyp Oem Wahl

    Die Identifikation des Getriebetyps ist nur bei einem Motor mit DRIVE-CLiQ möglich. Die Parameter p0410, p0432 und p0433 werden entsprechend des identifizierten Getriebes eingestellt. Ist eine Identifikation nicht möglich, so wird p0402 = 9999 gesetzt. 1-62 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 63 Es erfolgt keine Überwachung des Nullmarkenabstands. Zu Bit 14 (Abstandscodierte Nullmarke): Der Abstand zwischen zwei oder mehreren aufeinanderfolgenden Nullmarken erlaubt die Berechnung der Absolut- position. 1-63 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 64: Linearer Geber Gitterteilung / Geb Gitterteilung

    Parameter nicht verändert werden (Schreibschutz). Zum Aufheben des Schreibschutzes sind die Informationen in p0400 zu beachten. Hinweis: Der kleinste zulässige Wert beträgt 250 nm. 1-64 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 65: Geber Invertierung Istwert / Geb Inv Istwert

    Bei folgenden Ereignissen werden die nichtflüchtig gespeicherten Positionswerte automatisch zurückgesetzt: - Bei einem erkannten Gebertausch. - Bei einer Änderung der Konfiguration des Geberdatensatzes (Encoder Data Set, EDS). 1-65 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 66: Messgetriebe Absolutwertgeber Rotatorisch Umdrehungen Virtuell / Abs Rot Umdr

    Viertel Geberbereich = (p0408 * p0421) / 4 Das Toleranzfenster kann aufgrund des Datentyps (Gleitkommazahl mit 23 Bit Mantisse) eventuell nicht exakt ein- gestellt werden. 1-66 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 67: Nicht Sicherheitsrelevante Messschritte Lagewert Pos1 (Erkannt) / Nsrpos1

    P-Gruppe: Geber Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Feinauflösung in Bits von inkrementellen Lageistwerten. 1-67 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 68: Absolutwertgeber Rotatorisch Multiturn-Auflösung / Geb Abs Multiturn

    Bei Gebern aus der Geberliste (p0400) wird dieser Parameter automatisch vorbelegt. Bei Auswahl eines Listenge- bers kann dieser Parameter nicht verändert werden (Schreibschutz). Zum Aufheben des Schreibschutzes sind die Informationen in p0400 zu beachten. 1-68 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 69: Absolutwertgeber Linear Messschritte Auflösung / Geb Abs Messschr

    Bei Gebern aus der Geberliste (p0400) wird dieser Parameter automatisch vorbelegt. Bei Auswahl eines Listenge- bers kann dieser Parameter nicht verändert werden (Schreibschutz). Zum Aufheben des Schreibschutzes sind die Informationen in p0400 zu beachten. 1-69 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 70 0000 0000 bin Beschreibung: Einstellung der Konfiguration beim SSI-Geber. Bitfeld: Signalname 1-Signal 0-Signal Übertragungs-Code Binär-Code Gray-Code Absolutwert doppelt übertragen Nein Datenleitung während Monoflopzeit High-Pegel Low-Pegel 1-70 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 71 - Das Bit sollte nur bei nicht justierten Gebern gesetzt werden. Zu Bit 24 (Kommutierung mit ausgewählter Nullmarke): - Bei Bit = 1 wird die Kommutierungslage über eine ausgewählte Nullmarke korrigiert. 1-71 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 72 Geberwelle und Last an. Abhängigkeit: Dieser Parameter ist nur bei p0402 = 9999 einstellbar. Siehe auch: p0402, p0410, p0433 Hinweis: Negative Getriebefaktoren sind mit p0410 zu realisieren. 1-72 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 73 Wert = dcba ba: Position des Warnbits im Protokoll (0 ... 63). c: Pegel (0: Low-Pegel, 1: High-Pegel). d: Zustand der Auswertung (0: Aus, 1: Ein). 1-73 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 74 Gx_XIST2 abwählen Spurüberwachung abwählen Nein EnDat-Lineargeber Überwachung inkre- Nein mentell/absolut EnDat-Geber Initialisierung mit hoher Nein Genauigkeit Analoge unipolare Spurüberwachungen Nein Abhängigkeit: Siehe auch: p0430, r0459 1-74 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 75 Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.00 [µs] 100.00 [µs] 0.64 [µs] Beschreibung: Einstellung der Filterzeit beim Rechteckgeber. 1-75 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 76 3.) Bei p1990 = 1. Am Ende des Kopiervorgangs wird automatisch p0440 = 0 gesetzt. Zur permanenten Übernahme der kopierten Werte ist nichtflüchtig zu speichern (p0977). 1-76 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 77 Abhängigkeit: Siehe auch: p0440, p0441, p0442, p0443, p0445, r0460, r0461, r0462, r0463, r0464 Hinweis: Bei einem nicht vorhandenen Geber wird der Wert Null angezeigt. 1-77 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 78 Es ist dafür eine automatische Unterstützung durch den Geber erforderlich (z. B. Geber mit EnDat-Schnittstelle). Index: [0] = Geber 1 [1] = Geber 2 [2] = - 1-78 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 79 Äquidistante Nullmarke Nein Unregelmäßige Nullmarke Nein Abstandscodierte Nullmarke Nein Kommutierung mit Nullmarke (nicht ASM) Nein Beschleunigung Nein Spur A/B analog Nein Spannungsebene 5 V Nein 1-79 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 80: Sensor Module Eigenschaften / Sm Eigenschaften

    Abschaltung der Geberspannungsversor- Nein gung beim Parken unterstützt Parken mit Temperaturauswertung Nein SSI-Positionswert Extrapolation Nein Kubische Korrektur Nein Phasenkorrektur Nein Amplitudenkorrektur Nein Offsetkorrektur Nein 1-80 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 81: Sensor Module Eigenschaften Erweitert / Sm Eigensch Erw

    EnDat-Geber Initialisierung mit hoher Nein Genauigkeit Analoge unipolare Spurüberwachungen Nein Abhängigkeit: Siehe auch: p0437 Hinweis: Bei einem nicht vorhandenen Geber wird der Wert Null angezeigt. 1-81 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 82 Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der aktuellen Seriennummer Teil 4 des entsprechenden Gebers. Index: [0] = Geber 1 [1] = Geber 2 [2] = - 1-82 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 83 Index y mit Inhalt = Letztes Zeichen der Seriennummer Abhängigkeit: Siehe auch: r0460, r0461, r0462, r0463, r0464 Achtung: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. 1-83 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 84: Redundanter Groblagewert Feinauflösung Bits / Fein Bit

    Werkseinstellung Beschreibung: Anzeige der Anzahl der relevanten Bits für den redundanten Groblagewert. Index: [0] = Geber 1 [1] = Geber 2 [2] = - 1-84 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 85: Nicht Sicherheitsrelevante Messschritte Lagewert Pos1 / Nsrpos1

    Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Lagedifferenz vor dem Messgetriebe zwischen Aus- und Einschalten. 1-85 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 86: Ci: Gebersteuerwort Gn_Stw Signalquelle / Geb Gn_Stw S_Q

    [0] = Geber 1 [1] = Geber 2 [2] = Geber 3 Bitfeld: Signalname 1-Signal 0-Signal Funktion 1 aktiv Nein Funktion 2 aktiv Nein 1-86 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 87 Aktualisierungszeit = 4 * KGV(250 µs, 125 µs) = 4 * 250 µs = 1 ms Beispiel 2: Einspeisung, Servo, Vector Aktualisierungszeit = 4 * KGV(250 µs, 125 µs, 500 µs) = 4 * 500 µs = 2 ms 1-87 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 88 [0] = Geber 1 [1] = Geber 2 [2] = - Abhängigkeit: Die Werte sind gültig bei aktivierter Safety-Lageistwerterfassung (p0430.19 = 1). Siehe auch: p0430 1-88 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 89 Geberfehler quittieren anfordern Nein Achtung: Informationen zu Gn_STW/Gn_ZSW sind der entsprechenden Produktdokumentation zu entnehmen. Hinweis: Die Signalquelle für das Gebersteuerwort wird mit p0480 eingestellt. 1-89 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 90 Wird die eingestellte maximale Drehzahldifferenz nur für eine Abtastzeit des Stromreglers überschritten, so wird eine entsprechende Warnung ausgegeben. Erfolgt eine Überschreitung in mehreren Abtastzeiten, so wird eine ent- sprechende Störung ausgegeben. 1-90 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 91: Geber Diagnosesignal Auswahl / Geb Diag Ausw

    Zu p0496 = 12: 180 ° Feinlage <--> 32768 dez Zu p0496 = 13 (Resolver): 2900 mV <--> 13107 dez Zu p0496 = 13 (sin/cos 1 Vpp, EnDat): 500 mV <--> 10650 dez 1-91 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 92 Das auszugebende Signal wird über p0496 ausgewählt. Index: [0] = Geber 1 [1] = Geber 2 [2] = - Abhängigkeit: Siehe auch: p0496, r0497, r0499 1-92 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 93: Technologische Einheit Auswahl / Tech Einh Auswahl

    1 bezogen dimensionslos °C ltr/s m³/s ltr/min m³/min ltr/h m³/h kg/s kg/min kg/h t/min °F gallon/s inch³/s gallon/min inch³/min gallon/h inch³/h lb/s lb/min lb/h lbf ft 1-93 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 94: Technologische Einheit Bezugsgröße / Tech Einh Bezugsgr

    Fehlerfall keine Störungen abgesetzt! Hinweis: Die in dem vorgegebenen Verzeichnis vorhandenen Makros werden in r8571 angezeigt. In der Expertenliste der Inbetriebnahme-Software ist r8571 nicht vorhanden. 1-94 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 95: Makro Binektoreingänge (Bi) Für Tms / Makro Bi Tm

    Übertragung von Speicherkarte nach Gerätespeicher (p0804 = 1): - Einstellung des Ziels der Parametersicherung (z. B. p0803 = 10 --> PS010xxx.ACX ist das Ziel). 1-95 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 96: Datenübertragung Start / Datenübertr Start

    = 1002: Die in p0803 als Quelle eingestellte Parametersicherung im Gerätespeicher existiert nicht oder es ist nicht genü- gend freier Speicherplatz im Gerätespeicher vorhanden. 1-96 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 97: Bi: Steuerungshoheit Sperren / Pcctrl Sperren

    2. In Index 1 eintragen, in welchen Befehlsdatensatz kopiert werden soll. 3. Kopiervorgang starten: Index 2 von 0 auf 1 stellen. Am Ende des Kopiervorgangs wird automatisch p0809[2] = 0 gesetzt. 1-97 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 98: Antriebsdatensatz Dds Kopieren / Dds Kopieren

    Einstellung der Signalquelle für die Anwahl des Antriebsdatensatzes Bit 1 (Drive Data Set, DDS Bit 1). Abhängigkeit: Siehe auch: r0051, r0837 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-98 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 99: Co/Bo: Befehlsdatensatz Cds Angewählt / Cds Angewählt

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Befehl "EIN/AUS (AUS1)". Dieser Befehl entspricht beim PROFIdrive-Profile dem Steuerwort 1 Bit 0 (STW1.0). 1-99 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 100: Bi: Kein Austrudeln/Austrudeln (Aus2) Signalquelle 1 / Aus2 S_Q

    Einstellung der zweiten Signalquelle für den Befehl "Kein Austrudeln/Austrudeln (AUS2)". Es wirkt die UND-Verknüpfung von folgenden Signalen: - BI: p0844 "Kein Austrudeln/Austrudeln (AUS2) Signalquelle 1" - BI: p0845 "Kein Austrudeln/Austrudeln (AUS2) Signalquelle 2" 1-100 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 101: Bi: Kein Schnellhalt/Schnellhalt (Aus3) Signalquelle 1 / Aus3 S_Q

    BI: p0848 = 1-Signal und BI: p0849 = 1-Signal - Kein AUS3 (Freigabe möglich) Vorsicht: Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang wirksam. 1-101 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 102: Bi: Betrieb Freigeben/Betrieb Sperren / Betrieb Freigeben

    Einstellung der Signalquelle für den Befehl "Haltebremse unbedingt öffnen". Abhängigkeit: Siehe auch: p0858 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-102 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 103: Bi: Haltebremse Unbedingt Schließen / Bremse Unbed Schl

    Befehl Bremse öffnen Nein Tippen 1 Nein Tippen 2 Nein Führung durch PLC Nein Drehzahlregler Freigabe Nein Befehl Bremse schließen Nein Hinweis: BB: Betriebsbedingung 1-103 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 104 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der PROFIBUS-Adresse für die PROFIBUS-Schnittstelle (X126) auf der Control Unit. 1-104 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 105 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Position des Zustandssignals "Impulse freigegeben" im PROFIdrive Telegramm. Index: [0] = Signalnummer [1] = Bitposition 1-105 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 106: Co: Störpufferänderungen Zähler / Störpufferänd

    Aufbau Störpuffer (prinzipiell): r0945[0], r0949[0], r0948[0], r2109[0], r3115[0] --> Aktueller Störfall, Störung 1 . . . r0945[7], r0949[7], r0948[7], r2109[7], r3115[7] --> Aktueller Störfall, Störung 8 1-106 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 107 Funktionsplan: 1750, 8060 P-Gruppe: Meldungen Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Dieser Parameter ist identisch mit r0945. 1-107 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 108 P-Gruppe: Meldungen Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Zusatzinformation der aufgetretenen Störung (als Ganzzahl). 1-108 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 109: Störfälle Zähler / Störfälle Anz

    9.6 kBit/s 19.2 kBit/s 93.75 kBit/s 187.5 kBit/s 500 kBit/s 1.5 MBit/s 3 MBit/s 6 MBit/s 12 MBit/s 31.25 kBit/s 45.45 kBit/s 255: Unbekannt 1-109 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 110 Der Wert in p0969 kann nur auf 0 zurückgesetzt werden. Der Wert läuft nach ca. 49 Tagen über. Beim Lesen des Parameters über PROFIdrive gilt der Datentyp TimeDifference. 1-110 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 111 Der Parameter p0151 wird nicht zurückgesetzt. Dieser wird nur bei einer Werkseinstellung des gesamten Gerätes zurückgesetzt (p0976). Wert: Inaktiv Start Parameter zurücksetzen 100: Start BICO-Verschaltungen zurücksetzen Abhängigkeit: Siehe auch: p0010 1-111 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 112 Der Fortschritt des Speichervorgangs wird in r3996 angezeigt. Hinweis: Ausgehend vom jeweiligen Antriebsobjekt werden folgende Parameter gespeichert: CU3xx: Gerätespezifische Parameter und PROFIBUS-Device-Parameter. Andere Objekte: Parameter des aktuellen Objekts und PROFIBUS-Device-Parameter. 1-112 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 113 [3] = Firmware Datum (Jahr) [4] = Firmware Datum (Tag/Monat) [5] = PROFIdrive Antriebsobjekt Typklasse [6] = PROFIdrive Antriebsobjekt Sub-Typklasse 1 [7] = Antriebsobjektnummer 1-113 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 114 = 2 --> Antriebsobjektnummer = 2 r0975[8] = 0 (Reserviert) r0975[9] = 0 (Reserviert) r0975[10] = 600 --> Zweiter Teil Firmware-Version (Vollständige Version: V01.02.06.00) 1-114 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 115 1013: Flüchtig speichern, wird mit p0976 = 1013 geladen Abhängigkeit: Siehe auch: p0976, r3996 Vorsicht: Speicherkarte gesteckt: Die Antriebsparametrierung wird auch auf Karte gesichert. Eine bereits vorhandene Sicherung wird dabei über- schrieben! 1-115 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 116: Liste Der Antriebsobjekte / Liste Der Do

    [15] = Unterscheidbare Umdrehungen Geber 2 [16...20] = Reserviert [21] = Typ Geber 3 [22] = Auflösung Geber 3 [23] = Schiebefaktor G3_XIST1 [24] = Schiebefaktor G3_XIST2 1-116 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 117 Die Parameter dieser Liste werden in der Expertenliste der Inbetriebnahme-Software nicht angezeigt. Sie können aber von einer übergeordneten Steuerung (z. B. PROFIBUS Master) gelesen werden. 1-117 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 118 Die Parameter dieser Liste werden in der Expertenliste der Inbetriebnahme-Software nicht angezeigt. Sie können aber von einer übergeordneten Steuerung (z. B. PROFIBUS Master) gelesen werden. 1-118 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 119 Signals (BI: p1036). Abhängigkeit: Siehe auch: p1035 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-119 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 120: Bi: Sollwert Invertierung / Sollw Inv

    Beschreibung: Einstellung der Signalquelle für die Invertierung des Sollwerts. Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-120 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 121: Bi: Hochlaufgeber Freigeben/Hochlaufgeber Sperren / Hlg Freigeben

    Dieser Befehl entspricht beim PROFIdrive-Profile dem Steuerwort 1 Bit 6 (STW1.6). BI: p1142 = 0-Signal Sollwert sperren (Hochlaufgebereingang auf Null setzen). BI: p1142 = 1-Signal Sollwert freigeben. Abhängigkeit: Siehe auch: p1140, p1141 1-121 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 122 Der Drehzahlistwert sollte bei Gebern mit geringer Strichzahl oder bei Resolvern geglättet werden. Nach Veränderung dieses Parameters empfiehlt sich die Anpassung des Drehzahlreglers bzw. die Überprüfung der Drehzahlreglereinstellungen Kp (r50219) und Tn (r50218). 1-122 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 123 Einstellung der Bezugsgröße für Drehzahl. Die Bezugsgröße entspricht 100 % bzw. 4000 hex (Wort) oder 4000 0000 hex (Doppelwort). Abhängigkeit: Siehe auch: p2001, p2002, p2003, r2004 1-123 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 124 Die Bezugsgröße entspricht 100 % bzw. 4000 hex (Wort) oder 4000 0000 hex (Doppelwort). Abhängigkeit: Dieser Wert wird wie folgt berechnet: Regelung: Berechnung aus Moment mal Drehzahl. Siehe auch: p2000, p2001, p2002, p2003 1-124 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 125 Es können nur ungerade Adressen eingestellt werden. Eine Änderung des Wertes wird erst nach POWER ON wirksam. Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. 1-125 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 126 Eine Änderung des Wertes wird erst nach POWER ON wirksam. Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. Bei Neuanwahl des Protokolls wird der Parameter auf Werkseinstellung gesetzt. 1-126 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 127 [1] = Anzahl abgelehnte Telegramme [2] = Anzahl Framing Fehler [3] = Anzahl Overrun Fehler [4] = Anzahl Parity Fehler [5] = Anzahl Startzeichenfehler 1-127 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 128: Steuerungshoheit Steuerwort Wirksam / Pcctrl Stw Wirk

    Ziel für USS Prozessdaten (PZD). Der Parameter ist auf allen Antriebsobjekten global verfügbar. Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. 1-128 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 129: Debug-Monitor Schnittstelle Auswahl / Debug-Monitor Wahl

    Normierung: - Expertenliste: 1 Werkseinstellung 0 [ms] 1999999 [ms] 100 [ms] Beschreibung: Einstellung der Überwachungszeit für die Überwachung der empfangenen Prozessdaten über Feldbus-Schnittstelle (Feldbus-SS). 1-129 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 130: If1 Profidrive Störverzögerung / If1 Pd Störverz

    Normierung: - Expertenliste: 1 Werkseinstellung 0 [ms] 20000 [ms] 0 [ms] Beschreibung: Einstellung der zusätzlichen Überwachungszeit für die Überwachung der empfangenen Prozessdaten über PROFI- BUS. 1-130 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 131 [15] = PZD 16 [16] = PZD 17 [17] = PZD 18 [18] = PZD 19 [19] = PZD 20 Hinweis: IF1: Interface 1 1-131 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 132 [46] = PZD 47 [47] = PZD 48 [48] = PZD 49 [49] = PZD 50 [50] = PZD 51 [51] = PZD 52 1-132 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 133 [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 1-133 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 134 [34] = PZD 35 [35] = PZD 36 [36] = PZD 37 [37] = PZD 38 [38] = PZD 39 [39] = PZD 40 1-134 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 135 [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 1-135 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 136 [9] = PZD 10 [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 1-136 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 137 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 1-137 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 138: Profibus Zustand / Pb Zustand

    - Es werden keine Sollwerte empfangen, weil sich der PROFIBUS-Master im Zustand STOP befindet. Nur bei taktsynchronem Betrieb gilt: - Der Antrieb ist nicht synchron, weil das Global Control (GC) fehlerhaft ist. 1-138 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 139 [29] = PZD 30 + 31 [30] = PZD 31 + 32 [31] = PZD 32 + 33 [32] = PZD 33 + 34 1-139 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 140 [11] = PZD 12 + 13 [12] = PZD 13 + 14 [13] = PZD 14 + 15 [14] = PZD 15 + 16 1-140 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 141 Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der an den PROFIdrive-Controller gesendeten PZD (Istwerte) mit Doppelwort-Format. 1-141 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 142 [59] = PZD 60 + 61 [60] = PZD 61 + 62 [61] = PZD 62 + 63 [62] = PZD 63 + 64 1-142 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 143: Pb/Pn Diagnose Taktsynchronität / Pb/Pn Diag Takt

    [4] = Zeitpunkt Sollwerterfassung (To) [µs] [5] = Data Exchange Zeit (Tdx) [µs] [6] = PLL-Fenster (Tpll-w) [1/12 µs] [7] = PLL-Verzögerungszeit (Tpll-d) [1/12 µs] 1-143 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 144: Pb/Pn Controller-Lebenszeichen Diagnose / Pb/Pn Ctrl-Lz Diag

    [17] = PZD 18 [18] = PZD 19 [19] = PZD 20 Hinweis: IF1: Interface 1 Wertebereich: 0 - 125: Busadresse des Senders 65535: Nicht belegt 1-144 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 145 [47] = PZD 48 [48] = PZD 49 [49] = PZD 50 [50] = PZD 51 [51] = PZD 52 [52] = PZD 53 1-145 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 146: If1 Profidrive Diagnose Telegrammoffset Pzd Empfangen / If1 Diag Offs Empf

    [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 1-146 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 147 [38] = PZD 39 [39] = PZD 40 [40] = PZD 41 [41] = PZD 42 [42] = PZD 43 [43] = PZD 44 1-147 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 148 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 [6] = PZD 7 1-148 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 149 [24] = PZD 25 [25] = PZD 26 [26] = PZD 27 [27] = PZD 28 [28] = PZD 29 [29] = PZD 30 1-149 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 150 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 Hinweis: IF1: Interface 1 Wertebereich: 0 - 242: Byte-Offset 65535: Nicht belegt 1-150 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 151 Wird auch p2079 = 999 eingestellt, so sind alle Verschaltungen einstellbar. Bei p0922 = 999 und p2079 < 999 gilt: Die im Telegramm enthaltenen Verschaltungen sind gesperrt. Das Telegramm kann jedoch erweitert werden. 1-151 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 152: Bi: Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon Zsw1

    Bei taktsynchronem Betrieb sind im Zustandswort 2 das Bit 12 bis 15 für die Übertragung des Lebenszeichens reserviert und dürfen nicht frei verschaltet werden. 1-152 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 153: Bi: Binektor-Konnektor-Wandler Zustandswort 3 / Bin/Kon Zsw3

    [11] = Bit 11 [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 1-153 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 154: Bi: Binektor-Konnektor-Wandler Zustandswort 5 / Bin/Kon Zsw5

    Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert 1-154 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 155: Co: Binektor-Konnektor-Wandler Zustandswort Senden / Bin/Kon Zsw Senden

    1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 1-155 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 156 Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 1-156 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 157 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 1-157 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 158 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Hinweis: IF1: Interface 1 1-158 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 159 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2099 1-159 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 160 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2099 1-160 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 161: Konnektor-Binektor-Wandler Binektorausgang Invertieren / Kon/Bin Ausg Inv

    Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert 1-161 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 162 Von der über den Konnektoreingang eingestellten Signalquelle werden die entsprechenden unteren 16 Bit gewan- delt. p2099[0...1] bildet zusammen mit r2094.0...15 und r2095.0...15 zwei Konnektor-Binektor-Wandler: Konnektoreingang p2099[0] nach Binektorausgang r2094.0...15 Konnektoreingang p2099[1] nach Binektorausgang r2095.0...15 1-162 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 163 - Der Meldungstyp ist nicht "Störung" (F). Hinweis: Bei anstehender Störung ist eine Umparametrierung auch möglich. Die Änderung wird erst nach gegangener Stö- rung wirksam. 1-163 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 164: Einstellung Störreaktion / Störreaktion

    Interne/Externe Impulssperre. Zu Wert = 3 (AUS3): Bremsen an der AUS3-Rücklauframpe und anschließende Impulssperre. Als "Reserviert" bezeichnete Parameterwerte wirken wie Wert = 2 (AUS2). 1-164 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 165: Bi: Quittieren Aller Störungen / Quit Aller Stör

    Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: Das Quittieren von Störungen wird mit einem 0/1-Signal ausgelöst. 1-165 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 166: Bi: Externe Störung 1 / Externe Störung

    Eine externe Störung wird mit einem 1/0-Signal ausgelöst. Wird diese Störung an der Control Unit ausgelöst, so wird sie an alle vorhandene Antriebsobjekte weitergeleitet. 1-166 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 167 Eine externe Störung wird mit einem 1/0-Signal ausgelöst. Wird diese Störung an der Control Unit ausgelöst, so wird sie an alle vorhandene Antriebsobjekte weitergeleitet. 1-167 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 168: Bi: Externe Störung 3 / Externe Störung

    Funktionsplan: 8065 P-Gruppe: Meldungen Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Dieser Parameter ist identisch mit r2122. 1-168 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 169: Warnungen Zähler / Warnungen Zähler

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Externe Warnung 1. Hinweis: Eine externe Warnung wird mit einem 1/0-Signal ausgelöst. 1-169 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 170 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Externe Warnung 3. Hinweis: Eine externe Warnung wird mit einem 1/0-Signal ausgelöst. 1-170 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 171: Einstellung Meldungstyp / Meldungstyp

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Werkseinstellung Beschreibung: Einstellung des Typs der Meldung für die ausgewählte Störung oder Warnung. 1-171 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 172: Co: Summe Stör- Und Warnpufferänderungen / Summe Puffer Geä

    P-Gruppe: Meldungen Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Dieser Zähler wird bei jeder Veränderung des Warnpuffers inkrementiert. 1-172 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 173 Bei vollem Warnpuffer werden die gegangenen Warnungen in die Warnhistorie eingetragen: r2122[8], r2124[8], r2123[8], r2125[8] --> Warnung 1 (neueste) . . . r2122[63], r2124[63], r2123[63], r2125[63] --> Warnung 56 (älteste) 1-173 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 174 Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Zusatzinformation der aufgetretenen Warnung (als Ganzzahl). Abhängigkeit: Siehe auch: r2110, r2122, r2123, r2125, r2134, r2145, r2146, r3121, r3123 1-174 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 175 - Meldungstyp ist nicht "Störung" (F). Hinweis: Bei anstehender Störung ist eine Umparametrierung auch möglich. Die Änderung wird erst nach gegangener Stö- rung wirksam. 1-175 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 176: Einstellung Quittiermodus / Quittiermodus

    Einstellung der Art der Quittierung für die ausgewählte Störung. Wert: Quittierung nur über POWER ON Quittierung SOFORT nach Behebung der Fehlerursache Quittierung nur bei IMPULSSPERRE 1-176 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 177: Auswahl Stör-/Warncode Für Trigger / Meldungstrigger

    Bitfeld: Signalname 1-Signal 0-Signal Triggersignal p2128[0] Triggersignal p2128[1] Triggersignal p2128[2] Triggersignal p2128[3] Triggersignal p2128[4] Triggersignal p2128[5] Triggersignal p2128[6] Triggersignal p2128[7] Triggersignal p2128[8] Triggersignal p2128[9] 1-177 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 178 Achtung: Die Zeit setzt sich zusammen aus r2130 (Tage) und r0948 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). 1-178 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 179: Störwert Für Float-Werte / Störwert Float

    P-Gruppe: Anzeigen, Signale Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des zweiten Zustandsworts der Störungen und Warnungen. 1-179 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 180 Achtung: Die Zeit setzt sich zusammen aus r2136 (Tage) und r2109 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). 1-180 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 181: Co/Bo: Steuerwort Störungen/Warnungen / Stw Stör/Warn

    Signalname 1-Signal 0-Signal Quittierung läuft Nein Quittierung erforderlich Nein Störung wirksam Nein Safety Meldung wirksam Nein Interne Meldung 1 wirksam Nein Warnung wirksam Nein 1-181 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 182 Achtung: Die Zeit setzt sich zusammen aus r2145 (Tage) und r2123 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). 1-182 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 183: Störpuffer Aller Antriebsobjekte Löschen / Störpuffer Löschen

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des dritten Zustandsworts der Überwachungen. Bitfeld: Signalname 1-Signal 0-Signal f- oder n-Vergleichswert erreicht/überschrit- Nein 8010 1-183 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 184 Zu Bit 03 = 0: Die Istwerte werden nicht mittels p2267 und p2268 begrenzt. Zu Bit 03 = 1: Die Istwerte werden mittels p2267 und p2268 begrenzt. 1-184 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 185 (Tech_reg), DC_CTRL_S (Tech_reg) Werkseinstellung 0.00 [%] 100.00 [%] 100.00 [%] Beschreibung: Einstellung der Skalierung für den Sollwert 2 des Technologiereglers. Abhängigkeit: Siehe auch: p2254 1-185 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 186: Co: Technologieregler Sollwert Nach Hochlaufgeber / Tec_Reg Soll N Hlg

    Normierung: - Expertenliste: 1 DC_CTRL_R_S (Tech_reg), DC_CTRL_S (Tech_reg) Werkseinstellung 0.000 [s] 60.000 [s] 0.000 [s] Beschreibung: Einstellung der Zeitkonstante für das Sollwertfilter (PT1) des Technologiereglers. 1-186 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 187 Normierung: - Expertenliste: 1 DC_CTRL_R_S (Tech_reg), DC_CTRL_S (Tech_reg) Werkseinstellung 0.000 [s] 60.000 [s] 0.000 [s] Beschreibung: Einstellung der Zeitkonstante für das Istwertfilter (PT1) des Technologiereglers. 1-187 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 188 Normierung: - Expertenliste: 1 DC_CTRL_R_S (Tech_reg), DC_CTRL_S (Tech_reg) Werkseinstellung 0.00 [%] 500.00 [%] 100.00 [%] Beschreibung: Einstellung des Skalierungsfaktors für den Istwert des Technologiereglers. 1-188 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 189 --> Nimmt der Istwert mit steigender Motordrehzahl zu, dann sollte p2271 = 0 (Keine Invertierung) eingestellt wer- den. --> Nimmt der Istwert mit steigender Motordrehzahl ab, dann sollte p2271 = 1 (Invertierung Istwertsignal) eingestellt werden. 1-189 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 190: Co: Technologieregler Istwert Skaliert / Tec_Reg Istw Skal

    (Tech_reg) Werkseinstellung 0.000 1000.000 1.000 Beschreibung: Einstellung der Proportionalverstärkung (P-Anteil) des Technologiereglers. Abhängigkeit: Siehe auch: p2252 Hinweis: p2280 = 0: Die Proportionalverstärkung ist ausgeschaltet. 1-190 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 191: Ci: Technologieregler Vorsteuersignal / Tec_Reg Vorsteuer

    100.00 [%] Beschreibung: Einstellung der Maximalbegrenzung des Technologiereglers. Abhängigkeit: Siehe auch: p2292 Vorsicht: Die Maximalbegrenzung muss stets größer sein als die Minimalbegrenzung (p2291 > p2292). 1-191 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 192 Normierung: PERCENT Expertenliste: 1 DC_CTRL_R_S (Tech_reg), DC_CTRL_S (Tech_reg) Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige des Ausgangssignals des Technologiereglers. Abhängigkeit: Siehe auch: p2295 1-192 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 193: Co: Technologieregler Ausgang Skalierung / Tec_Reg Ausg Skal

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 DC_CTRL_R_S (Tech_reg), DC_CTRL_S (Tech_reg) Werkseinstellung 2292[0] Beschreibung: Einstellung der Signalquelle für die Minimalbegrenzung des Technologiereglers. Abhängigkeit: Siehe auch: p2292 1-193 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 194: Ci: Technologieregler Begrenzung Offset / Tec_Reg Begr Offs

    Einheitengruppe: - Einheitenwahl: - (Tech_reg), Nicht bei Motortyp: - Normierung: - Expertenliste: 1 DC_CTRL_R_S (Tech_reg), DC_CTRL_S (Tech_reg) Werkseinstellung Beschreibung: Anzeige des Zustandsworts des Technologiereglers. 1-194 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 195 Getriebefaktor = Motorumdrehungen (p2504) / Lastumdrehungen (p2505) Abhängigkeit: Siehe auch: p0432, p0433, p2505 Hinweis: Der Getriebefaktor zwischen Geberwelle und Motorwelle wird über p0432 und p0433 eingestellt. 1-195 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 196 Drive Control Chart (DCC) zur Verfügung. Aus diesem Konnektorausgang kann der Zahlenwert unverändert in DCC übernommen werden. Dieser BICO-Parameter ist nicht zur Verschaltung für zyklische Kommunikation gee- eignet. 1-196 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 197 Die Bezugsleistung berechnet sich wie folgt: - 2 * Pi * Bezugsdrehzahl / 60 * Bezugsdrehmoment (Motor) - Bezugsspannung * Bezugsstrom * Wurzel(3) (Einspeisung) 1-197 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 198 Drive Control Chart (DCC) zur Verfügung. Aus diesem Konnektorausgang kann der Zahlenwert unverändert in DCC übernommen werden. Dieser BICO-Parameter ist nicht zur Verschaltung für zyklische Kommu- nikation geeeignet. 1-198 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 199: Lastgetriebe Absolutwertgeber Rotatorisch Umdrehungen Virtuell / Abs Rot Umdr

    Dieser Parameter wird mit p0421 vorbelegt und kann verändert werden. Bei Linearachsen gilt: Dieser Parameter wird mit p0421 vorbelegt, um 6 Bit für Multiturn-Informationen erweitert (maximale Überläufe) und kann nicht verändert werden. 1-199 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 200: Lastgetriebe Lageverfolgung Toleranzfenster / Lageverf Tol

    Bei nicht aktiviertem Messgetriebe des Motorgebers ist die Lagedifferenz in Geberinkrementen zu lesen. Bei aktiviertem Messgetriebe des Motorgebers ist die Lagedifferenz mit dem Messgetriebefaktor umgerechnet. 1-200 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 201: Bi: Und-Verknüpfung Eingänge / Und Eingänge

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Ergebnisses der ODER-Verknüpfung. Bitfeld: Signalname 1-Signal 0-Signal ODER-Verknüpfung Ergebnis Nein Abhängigkeit: Siehe auch: p2816 1-201 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 202 [13] = Festwert -150 % [14] = Festwert -200 % Abhängigkeit: Siehe auch: p2900, p2901, p2930 Hinweis: Diese Signalquellen können z. B. zum Verschalten von Skalierungen verwendet werden. 1-202 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 203 Funktionsplan: - CU_DC_S P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der aktuellen UTC-Zeit im Antriebssystem. 1-203 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 204 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Betrags der zuletzt festgestellten Synchronisationsabweichung. r3108[0]: Millisekunden r3108[1]: Tage 1-204 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 205 Die Externe Störung 3 wird durch folgende UND-Verknüpfung ausgelöst: - BI: p2108 negiert - BI: p3111 - BI: p3112 negiert Abhängigkeit: Siehe auch: p2108, p3110, p3112 1-205 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 206 Nein Erdschluss Nein Überlast Motor Nein Busfehler Nein Externe Sicherheitsabschaltung Nein Fehler Motorgeber Nein Fehler Kommunikation intern Nein Fehler Einspeisung Nein Sonstige Fehler Nein 1-206 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 207: Co/Bo: Meldungen Zustandswort Global / Meld Zsw Global

    Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Störpuffers sowie die Belegung der Indizes ist in r0945 dargestellt. 1-207 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 208: Bi: Quittierung Selbstständig Unterdrücken / Quit Unterdrücken

    Funktionsplan: 8060 P-Gruppe: Meldungen Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Diagnoseattribute der aufgetretenen Störung. 1-208 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 209: Störung Wirksam Unterdrücken / Stör Wirk Unterdr

    Einstellung der Unterdrückung von r2139.3 "Störung wirksam" für bestimmte Störreaktionen. Bitfeld: Signalname 1-Signal 0-Signal Unterdrückung Störreaktion GEBER Unterdrückung Störreaktion KEINE Abhängigkeit: Siehe auch: p0491, r2139 1-209 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 210 Ein Ändern ist bei r3996 = 0 wieder möglich. Hinweis: Am Ende der Berechnungen wird p3900 und p0010 automatisch auf den Wert Null zurückgesetzt. 1-210 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 211: Bico Zähler Topologie / Bico Zähler Topo

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Zählerstands für geänderte BICO-Verschaltungen dieses Geräts. Der Zähler wird bei jeder geänderten BICO-Verschaltung um eins erhöht. 1-211 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 212: Bico Zähler Antriebsobjekt / Bico Zähler Do

    Anzeige der Anzahl der Parameter für dieses Antriebsgerät. Die Anzahl setzt sich aus den gerätespezifischen und den antriebsspezifischen Parametern zusammen. Abhängigkeit: Siehe auch: r0980, r0981, r0989 1-212 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 213 10350: Automatisches FW-Update DRIVE-CLiQ-Komponenten 10400: Warten auf Slave-Eigenschaften 10450: CX/NX Status prüfen 10500: Warten bis DRIVE-CLiQ zyklisch 10550: Durchführung Warmstart 10600: Auswertung Geberstatus 10800: Teilhochlauf fertig 1-213 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 214: Tm15Di/Do Digitaleingänge Klemmenistwert / Tm15D Di Istwert

    DI/DO 18 (X522.4) High DI/DO 19 (X522.5) High DI/DO 20 (X522.6) High DI/DO 21 (X522.7) High DI/DO 22 (X522.8) High DI/DO 23 (X522.9) High 1-214 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 215: Tm31 Digitaleingänge Klemmenistwert / Tm31 Di Istwert

    DI/DO 11 (X521.5) High DI/DO 12 (X521.6) High DI/DO 13 (X521.7) High DI/DO 14 (X521.8) High DI/DO 15 (X521.9) High DI/DO 16 (X522.2) High 1-215 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 216: Co/Bo: Tm31 Digitaleingänge Status / Tm31 Di Status

    DI/DO 4 (X520.6) High DI/DO 5 (X520.7) High DI/DO 6 (X520.8) High DI/DO 7 (X520.9) High DI/DO 8 (X521.2) High DI/DO 9 (X521.3) High 1-216 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 217: Co/Bo: Tm31 Digitaleingänge Status Invertiert / Tm31 Di Status Inv

    Anzeige des Status der Digitaleingänge 16 ... 23 des Terminal Modules 15 (TM15). Bitfeld: Signalname 1-Signal 0-Signal DI/DO 16 (X522.2) DI/DO 17 (X522.3) DI/DO 18 (X522.4) DI/DO 19 (X522.5) 1-217 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 218: Tm15Di/Do Eingang Oder Ausgang Einstellen / Tm15D Di Oder Do

    DI/DO 14 (X521.8) Ausgang Eingang DI/DO 15 (X521.9) Ausgang Eingang DI/DO 16 (X522.2) Ausgang Eingang DI/DO 17 (X522.3) Ausgang Eingang DI/DO 18 (X522.4) Ausgang Eingang 1-218 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 219 Ist das Signal am Binektoreingang p4030 High, wird die Klemme COM 0 (X542.2) mit NO 0 (X542.3) verbunden. Hinweis: DO: Digital Output (Digitalausgang) NC: Normally Closed contact (Öffner) NO: Normally Open contact (Schließer) 1-219 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 220 Einstellung der Signalquelle für die Klemme DI/DO 3 (X520.5) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.3 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-220 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 221 Einstellung der Signalquelle für die Klemme DI/DO 7 (X520.9) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.7 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-221 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 222 Einstellung der Signalquelle für die Klemme DI/DO 9 (X541.3) des Terminal Modules 31 (TM31). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.9 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-222 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 223 Einstellung der Signalquelle für Klemme DI/DO 11 (X541.5) des Terminal Modules 31 (TM31). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.11 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-223 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 224 Einstellung der Signalquelle für die Klemme DI/DO 15 (X521.9) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.15 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-224 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 225: Tm31 Digitalausgänge Grenzstrom / Tm31 Do Grenzstrom

    Die Invertierung über p4048 ist berücksichtigt. Die Einstellung des DI/DO als Eingang oder Ausgang ist ohne Bedeutung (p4028). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-225 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 226: Tm31 Digitalausgänge Status / Tm31 Do Status

    DI/DO 21 (X522.7) Invertiert Nicht invertiert DI/DO 22 (X522.8) Invertiert Nicht invertiert DI/DO 23 (X522.9) Invertiert Nicht invertiert Hinweis: DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-226 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 227: Tm31 Digitalausgänge Invertieren / Tm31 Do Inv

    Einstellung der Glättungszeitkonstante des Tiefpassfilters 1. Ordnung für die Analogeingänge des Terminal Modu- les 31 (TM31). Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) Hinweis: AI: Analog Input (Analogeingang) 1-227 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 228 Bei p4056 = 2, 5 wird p4057 = 0.0 mA, p4058 = 0.0 %, p4059 = 20.0 mA und p4060 = 100.0 % gesetzt. Bei p4056 = 3 wird p4057 = 4.0 mA, p4058 = 0.0 %, p4059 = 20.0 mA und p4060 = 100.0 % gesetzt. 1-228 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 229: Tm31 Analogeingänge Kennlinie Wert X1 / Tm31 Ai Kennl X1

    Siehe auch: p4056 Achtung: Dieser Parameter wird beim Ändern des Typs des Analogeingangs (p4056) automatisch überschrieben. Hinweis: Die Parameter für die Kennlinie wirken nicht begrenzend. 1-229 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 230: Tm31 Analogeingänge Kennlinie Wert Y2 / Tm31 Ai Kennl Y2

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung -20.000 20.000 0.000 Beschreibung: Einstellung des Offsets für die Analogeingänge des Terminal Modules 31 (TM31). 1-230 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 231: Tm31 Analogeingänge Betragsbildung Aktivieren / Tm31 Ai Betrag Akt

    Einstellung der Signalquelle für die Freigabe der Analogeingänge des Terminal Modules 31 (TM31). Index: [0] = AI 0 (X521.1/X521.2, S5.0) [1] = AI 1 (X521.3/X521.4, S5.1) 1-231 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 232: Ci: Tm31 Analogausgänge Signalquelle / Tm31 Ao S_Q

    [1] = AO 1 (X522.4, X522.5, X522.6) Abhängigkeit: Der Typ des Analogausgangs AO x (Spannungs- oder Stromausgang) wird über p4076 eingestellt. Siehe auch: p4076 Hinweis: AO: Analog Output (Analogausgang) 1-232 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 233: Tm31 Analogausgänge Betragsbildung Aktivieren / Tm31 Ao Betrag Akt

    Siehe auch: p4076 Achtung: Dieser Parameter wird beim Ändern von p4076 (Analogausgänge Typ) automatisch überschrieben. Hinweis: Die Parameter für die Kennlinie wirken nicht begrenzend. 1-233 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 234: Tm31 Analogausgänge Kennlinie Wert Y1 / Tm31 Ao Kennl Y1

    Siehe auch: p4076 Achtung: Dieser Parameter wird beim Ändern von p4076 (Analogausgänge Typ) automatisch überschrieben. Hinweis: Die Parameter für die Kennlinie wirken nicht begrenzend. 1-234 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 235: Bi: Tm31 Analogausgänge Invertierung Signalquelle / Tm31 Ao Inv S_Q

    Einstellung der Signalquelle für die Klemme DI/DO 17 (X522.3) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.17 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-235 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 236 Einstellung der Signalquelle für die Klemme DI/DO 21 (X522.7) des Terminal Modules 15 (TM15). Hinweis: Voraussetzung: Der DI/DO muss als Ausgang eingestellt sein (p4028.21 = 1). DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-236 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 237: Bo: Tm15 Digitaleingänge Status Invertiert Rohdaten Intern / Tm15 Di St Rohdat

    DI/DO 18 (X522.4) High DI/DO 19 (X522.5) High DI/DO 20 (X522.6) High DI/DO 21 (X522.7) High DI/DO 22 (X522.8) High DI/DO 23 (X522.9) High 1-237 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 238 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0000 0000 0000 0000 bin Beschreibung: Einstellung des Simulationsmodus für die Digitaleingänge des Terminal Modules 31 (TM31). 1-238 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 239: Tm15Di/Do Digitaleingänge Simulationsmodus Sollwert / Tm15D Di Sim Sollw

    DI/DO 18 (X522.4) High DI/DO 19 (X522.5) High DI/DO 20 (X522.6) High DI/DO 21 (X522.7) High DI/DO 22 (X522.8) High DI/DO 23 (X522.9) High 1-239 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 240: Tm31 Digitaleingänge Simulationsmodus Sollwert / Tm31 Di Sim Sollw

    Der Sollwert für die Eingangsspannung wird über p4098 vorgegeben. Siehe auch: p4098 Hinweis: Dieser Parameter wird bei der Datensicherung nicht gespeichert (p0971, p0977). AI: Analog Input (Analogeingang) 1-240 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 241: Tm31 Analogeingänge Simulationsmodus Sollwert / Tm31 Ai Sim Sollw

    Die Abtastzeiten an einem DRIVE-CLiQ-Strang müssen unter sich ganzzahlig teilbar sein. Die Abtastzeiten dieser TM müssen ein ganzzahliges Vielfaches eines im System vorhandenes Servo- oder Vekto- rantriebs sein. 1-241 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 242 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Sensortyps beim Terminal Module 31 (TM31). 1-242 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 243 Anzeige des aktuellen Widerstandswerts des am Terminal Module angeschlossenen Temperatursensors. Hinweis: Der maximal messbare Widerstandswert beträgt ca. 2170 Ohm. Der Temperatursensor wird an Klemme X522.7(+) und X522.8(-) angeschlossen. 1-243 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 244 Beim Sensortyp "PTC Thermistor" (p4100[0...11] = 1) gilt: Zum Aktivieren der entsprechenden Warnung bzw. Störung muss p4102[0...23] <= 250 °C eingestellt werden. Hinweis: Die Hysterese kann in p4118[0...11] eingestellt werden. 1-244 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 245 [3] = Temperaturkanal 3 [4] = Temperaturkanal 4 [5] = Temperaturkanal 5 [6] = Temperaturkanal 6 [7] = Temperaturkanal 7 [8] = Temperaturkanal 8 1-245 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 246 Kanal 2 Warnung liegt an Nein 9626 Kanal 2 Störung liegt an Nein 9626 Kanal 3 Warnung liegt an Nein 9626 Kanal 3 Störung liegt an Nein 9626 1-246 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 247: Bo: Tm31 Temperaturauswertung Status / Tm31 Temp Status

    Beim Sensortyp "KTY84", "PT100", "PT1000" (p4100[0...11] = 2, 5, 6) gilt: - Der angezeigte Wert entspricht dem Temperaturistwert. Siehe auch: p4100, p4111, r4112, r4113, r4114 1-247 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 248 - Die Messleiter werden an Klemme 1(+) und 2(-) angeschlossen. Wert: 1x2-Leiterauswertung 2x2-Leiterauswertung 3-Leiterauswertung 4-Leiterauswertung Index: [0] = X531 [1] = X532 [2] = X533 [3] = X534 1-248 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 249 Der Wert für den Leitungswiderstand in p4110[0...11] kann auch direkt eingegeben werden. Der automatische Leitungsabgleich wird bei 1x2- und 2x2-Leiterauswertung immer mit dem Wert in p4110[0...11] durchgeführt. 1-249 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 250 Temperaturkanal 6 Nein Temperaturkanal 7 Nein Temperaturkanal 8 Nein Temperaturkanal 9 Nein Temperaturkanal 10 Nein Temperaturkanal 11 Nein Abhängigkeit: Siehe auch: r4105, r4112, r4113, r4114 1-250 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 251 - CI: p0609[0...3] - CI: p2051 Index: [0] = Gruppe 0 [1] = Gruppe 1 [2] = Gruppe 2 Abhängigkeit: Siehe auch: r4105, p4111, r4112, r4114 1-251 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 252 Einstellung der Hysterese für die Störschwelle/Warnschwelle (p4102[0...23]) beim Terminal Module 150 (TM150). Index: [0] = Temperaturkanal 0 [1] = Temperaturkanal 1 [2] = Temperaturkanal 2 [3] = Temperaturkanal 3 1-252 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 253 Siehe auch: r4105, p4111, r4112, r4113 Hinweis: Die Zeitkonstante liegt im Bereich von 80 bis 1000 ms, und hängt von der Anzahl der gleichzeitig aktiven Kanäle. 1-253 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 254 Hinweis: Wert = 999 bedeutet: - Die in p4650 angegebene Komponente ist nicht angeschlossen. - Die Anzeige der Funktionsreserve wird vom Geber nicht unterstützt. 1-254 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 255 Siehe auch: p4652, r4653, p4655 Hinweis: Das Zurücksetzen von XIST1_ERW wird über Binektoreingang p4655 eingeleitet. Der Binektorausgang r4654 wird bei 0-Signal von Binektoreingang p4655 wieder zurückgesetzt. 1-255 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 256: Bi: Xist1_Erw Zurücksetzen Signalquelle / Xist1_Erw Res S_Q

    [0] = Geber 1 [1] = Geber 2 [2] = Reserviert Abhängigkeit: Siehe auch: p4660 Hinweis: Bei einem nicht vorhandenen Geber wird der Wert Null angezeigt. 1-256 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 257: Nullmarkenüberwachung Toleranzfenster Grenze 1 Positiv / Nm Tol Gr 1 Pos

    Abhängigkeit: Siehe auch: p0437, p4688 Hinweis: Diese Überwachung wird über p0437.2 = 1 (Korrektur Lageistwert) aktiviert. Die positive Grenze beschreibt durch EMV dazugekommene Impulse. 1-257 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 258: Nullmarkenüberwachung Toleranzfenster Grenze 1 Negativ / Nm Tol Gr 1 Neg

    Siehe auch: p0437, p4683, p4688 Hinweis: Die Nullmarkenüberwachung wird über p0437.2 = 1 (Korrektur Lageistwert) aktiviert. Beim eingestellten Wert = -100001 wird der Wert von p4683 negiert wirksam. 1-258 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 259 [0] = Geber 1 [1] = Geber 2 [2] = - Hinweis: Nach Ausgabe der Warnung A3x422 wird dieser Parameter 100 ms lang gesetzt. 1-259 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 260: Trace Steuerung / Trace Steuerung

    P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des aktuellen Status des Trace. 1-260 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 261 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des für die aktuelle Parametrierung notwendigen Speicherplatzes in Byte. 1-261 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 262: Trace Speicherplatz Benötigt Für Messfunktionen / Trace Sp Benötigt

    Hier wird das Triggersignal für Trace 0 bzw. 1 als Parameter im BICO-Format eingetragen. Bei Trace mit physikalischer Adresse (p4789) wird hier der Datentyp des Triggersignals eingestellt. 1-262 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 263 P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung 4294967295 Beschreibung: Einstellung der Bitmaske für Bitmaskentrigger. 1-263 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 264 Expertenliste: 0 Werkseinstellung 0.000 [ms] 3600000.000 [ms] 1000.000 [ms] Beschreibung: Einstellung der Aufzeichnungsdauer für den Trace. Index: [0] = Trace 0 [1] = Trace 1 1-264 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 265: Trace Mittelung In Zeitbereich / Trace Mittelung

    Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des aufgezeichneten Datentyps 1 für den Trace. Index: [0] = Trace 0 [1] = Trace 1 1-265 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 266: Trace Aufgezeichneter Datentyp 2 / Trace Aufgez Typ

    Anzeige der Anzahl der aufgezeichneten Werte für jedes Signal. Index: [0] = Trace 0 [1] = Trace 1 Abhängigkeit: Nur gültig bei p4705 = 4. 1-266 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 267: Trace Aufzuzeichnendes Signal 0 / Trace Aufz Sig

    P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Auswahl des vierten aufzuzeichnenden Signals für den Trace. 1-267 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 268: Trace Aufzuzeichnendes Signal 4 / Trace Aufz Sig

    [3] = Trace 0 PINx mit Baustein-Id und PIN-Id [4] = Trace 1 PINy mit DO-Id und Plan-Id [5] = Trace 1 PINy mit Baustein-Id und PIN-Id 1-268 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 269: Trace Aufzuzeichnendes Signal 7 / Trace Aufz Sig

    P-Gruppe: Trace und Funktionsgenerator Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 0 und Signal 2. 1-269 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 270 Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 0 und Signal 7. Abhängigkeit: Siehe auch: r4740, p4795 1-270 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 271 Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 1 und Signal 4. Abhängigkeit: Siehe auch: r4740, p4795 1-271 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 272 = Wert 2 (Bit 31 ... 16) und Wert 3 (Bit 15 ... 0) r4760[8191] = Wert 16382 (Bit 31 ... 16) und Wert 16383 (Bit 15 ... 0) 1-272 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 273 Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 0 und Signal 4. Abhängigkeit: Siehe auch: r4760 1-273 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 274 Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 1 und Signal 1. Abhängigkeit: Siehe auch: r4760 1-274 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 275 Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des Aufzeichnungspuffers für Trace 1 und Signal 6. Abhängigkeit: Siehe auch: r4760 1-275 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 276 Einstellung der physikalischen Adresse für das dritte aufzuzeichnende Signal. Der Datentyp wird über p4732 festgelegt. Index: [0] = Trace 0 [1] = Trace 1 1-276 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 277 Einstellung der physikalischen Adresse für das siebente aufzuzeichnende Signal. Der Datentyp wird über p4736 festgelegt. Index: [0] = Trace 0 [1] = Trace 1 1-277 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 278: Trace Aufgezeichneter Datentyp 5 / Trace Aufgez Typ

    Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige des aufgezeichneten Datentyps 6 für Trace. Index: [0] = Trace 0 [1] = Trace 1 1-278 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 279: Trace Aufgezeichneter Datentyp 7 / Trace Aufgez Typ

    Wenn die Zeitberechnung des Antriebs mit einer übergeordneten Steuerung synchronisiert werden kann, kann diese Zeitangabe aus der aktuellen UTC-Zeit (r3102 ) gespeist werden. Sonst basiert die Zeitangabe auf der Sys- temlaufzeit (r2114). 1-279 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 280: Funktionsgenerator Steuerung / Fg Steuerung

    Die Signalgenerierung wird erst bei 1-Signal von Binektoreingang p4819 ausgeführt. Wert: Funktionsgenerator stoppen Funktionsgenerator starten Funktionsgenerator Parametrierung prüfen Funktionsgenerator starten ohne Freigaben Abhängigkeit: Siehe auch: p4819 1-280 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 281 Aufschaltung auf Stromsollwert vor Filter und r4818 Aufschaltung auf Drehzahlsollwert vor Filter und r4818 Aufschaltung für freie Messfunktion r4818 und r4834 Aufschaltung auf physikalische Adresse und r4818 1-281 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 282: Funktionsgenerator Ausgangssignal Ganzzahl Skalierung / Fg Ausg Ganzz Skal

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 0 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige des Ausgangssignals beim Funktionsgenerator. 1-282 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 283: Bi: Funktionsgenerator Steuerung / Fg Steuerung

    0.00 [ms] 60000.00 [ms] 500.00 [ms] Beschreibung: Einstellung der Pulsbreite für zu erzeugendes Signal für den Funktionsgenerator. Abhängigkeit: Nur wirksam bei p4820 = 1 (Rechteck). 1-283 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 284 Wenn p4810 = 3, 5: Der Offset ist bezogen auf p2000 (Bezugsdrehzahl). Wenn p4810 = 2: Zur Vermeidung von unerwünschten Effekten aufgrund von Lose wirkt der Offset nicht auf den Stromsollwert, sondern auf den Drehzahlsollwert. 1-284 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 285: Funktionsgenerator Hochlaufzeit Auf Offset / Fg Hochlauf Offset

    200.00000 [%] 100.00000 [%] Beschreibung: Einstellung der Skalierung für die Amplitude der Signalformen bei allen Ausgangskanälen. Der Wert kann bei laufendem Funktionsgenerator geändert werden. 1-285 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 286: Funktionsgenerator Offset Skalierung / Fg Offset Skal

    100.00000 [%] Beschreibung: Einstellung der Skalierung der Ausgangsignale für die freie Messfunktion. Index: [0] = Signal 1 [1] = Signal 2 [2] = Signal 3 1-286 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 287: Mtrace Zyklus Anzahl Einstellung / Zyklus Anzahl

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Anzahl der auf Speicherkarte/Gerätespeicher installierten OA-Applikationen. Abhängigkeit: Siehe auch: r4951, r4952, r4955, p4956, r4957, r4958, r4959, r4960 1-287 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 288 Siehe auch: r4950, r4951, r4955, p4956, r4957, r4958, r4959, r4960 Hinweis: Die GUID einer OA-Applikation besteht aus 16 Zeichen plus 1 Zeichen Major-Information plus 1 Zeichen Minor- Information. GUID: Globally Unique IDentifier 1-288 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 289: Oa-Applikation Aktivierung / Oa Akt

    OA-Applikation aktiv Abhängigkeit: Siehe auch: r4950, r4951, r4952, r4955, r4957, r4958, r4959, r4960 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. 1-289 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 290 Siehe auch: r4950, r4951, r4952, r4955, p4956, r4958, r4959, r4960 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. Hinweis: Beispiel: Der Wert 1010100 ist als V01.01.01.00 zu interpretieren. 1-290 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 291 Minor-Information von OA-Applikation 2, ... Abhängigkeit: Siehe auch: r4950, r4951, r4952, r4955, p4956, r4957, r4958, r4960 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. 1-291 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 292 Minor-Information dieses Antriebsobjektes von OA-Applikation 2, ... Abhängigkeit: Siehe auch: r4950, r4951, r4952, r4955, p4956, r4957, r4958, r4959 Achtung: Wenn keine OA-Applikation vorhanden ist, kann auf keinen Index zugegriffen werden. 1-292 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 293 P-Gruppe: OEM-Bereich Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Bezeichner aller auf Speicherkarte/Gerätespeicher installierten ungültigen OA-Applikationen. 1-293 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 294 Mit Hilfe dieses Parameters kann der OEM ein Projekt im Falle des Tauschs von Control Unit und/oder Speicher- karte beim Endkunden an die geänderte Hardware wieder anpassen. Abhängigkeit: Siehe auch: p7765, p7766, p7767, p7768 1-294 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 295 Hinweis: Parameter mit dem Attribut "WRITE_NO_LOCK" sind vom Schreibschutz ausgenommen. Eine produktspezifische Liste dieser Parameter ist gegebenenfalls im entsprechenden Listenhandbuch zu finden. 1-295 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 296 Expertenliste: 1 TM150, TM15DI_DO, TM31 Werkseinstellung 65535 Beschreibung: OEM-Ausnahmeliste (p7764[0...n] für Einstellparameter, die vom Know-how-Schutz ausgenommen werden sollen. p7764[0...n], mit n = p7763 - 1 1-296 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 297: Khp Passwort Eingabe / Khp Passw Eing

    Parameter mit dem Attribut "KHP_WRITE_NO_LOCK" sind vom Know-how-Schutz nicht betroffen. Parameter mit dem Attribut "KHP_ACTIVE_READ" sind auch bei aktiviertem Know-how-Schutz lesbar. Eine produktspezifische Liste dieser Parameter ist gegebenenfalls im entsprechenden Listenhandbuch zu finden. 1-297 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 298: Khp Passwort Bestätigung / Khp Passw Bestät

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der auszuführenden Aktion für NVRAM-Daten. Am Ende der Aktion wird der Wert automatisch auf 0 gesetzt. 1-298 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 299: Nvram-Daten Sichern/Einspielen/Löschen / Nvram Sichern

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 65535 Beschreibung: Einstellung der Komponentennummer der DRIVE-CLiQ-Komponente, auf deren Parameter zugegriffen wird. 1-299 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 300 [5] = EPROM3-Version [6] = EPROM4-Version Abhängigkeit: Siehe auch: p7828 Hinweis: Soll-Firmware-Version: Version auf Speicherkarte/Gerätespeicher. Ist-Firmware-Version: Aktuelle Version der DRIVE-CLiQ-Komponente. EPROM-Version: Aktuelle EPROM-Version der DRIVE-CLiQ-Komponente. 1-300 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 301: Firmware-Update Automatisch / Fw-Update Auto

    Siehe auch: p0121, p0141, p0151, p7829 Hinweis: Bei p7828[0] = 399 erfolgt der Firmware-Download bei allen vorhandenen Komponenten. Mit p7829 = 1 wird der Firmware-Download gestartet. 1-301 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 302: Firmware-Download Aktivieren / Fw-Downl Akt

    Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 15157 Beschreibung: Anzeige der im ausgewählten Telegramm (p7830) enthaltenen Signale. 1-302 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 303 10600: ENC_ID_PHI_COMMU 10601: ENC_ID_SUBTRACE_ANGLE 10612: ENC_ID_DIFF_CD_INC 10613: ENC_ID_RM_POS_PHI_COMMU_RFG 10628: ENC_ID_MECH_ANGLE 10629: ENC_ID_MECH_RM_POS 10644: ENC_ID_INIT_VEKTOR 10645: FEAT_INIT_VEKTOR 10660: ENC_ID_SENSOR_STATE 10661: ENC_ID_BASIC_SYSTEM 10662: ENC_ID_REFMARK_STATUS 10663: ENC_ID_DSA_STATUS1_SENSOR 1-303 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 304 Float 4 Byte Double 8 Byte mm dd yy HH MM SS MS DOW ASCII String SIMUMERIK Frame-Type SIMUMERIK Axis-Type Abhängigkeit: Siehe auch: r7831 1-304 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 305: Telegramm Diagnose Einheit / Telegr Diag Einh

    Die zugehörige Signalnummer wird auf dem entsprechenden Index in r7831 dargestellt. Wert: Unbekannt Keine Millimeter oder Grad Millimeter Grad mm/min oder U/min Millimeter/min Umdrehungen/min m/sec^2 oder U/sec^2 m/sec^2 U/sec^2 m/sec^3 oder U/sec^3 m/sec^3 U/sec^3 1-305 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 306 Zehntelsekunden Hundertstelsekunden 10 Mikrosekunden Pulse 256 Pulse Zehntel Pulse Umdrehungen 100 Umdrehungen/Minute 10 Umdrehungen/Minute 0.1 Umdrehungen/Minute 100: Tausendstel Umdrehungen/Minute 101: Pulse/Sekunde 102: 100 Pulse/Sekunde 1-306 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 307 = 49 dez --> ASCII-Zeichen = "1" --> Seriennummer Zeichen 2 r7843[2] = 49 dez --> ASCII-Zeichen = "1" --> Seriennummer Zeichen 3 1-307 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 308: Antriebsobjekt Betriebsfähig/Nicht Betriebsfähig / Do Betriebsfähig

    Werkseinstellung Beschreibung: Anzeige der Anzahl Indizes für r7853[0...n]. Dies entspricht der Anzahl von DRIVE-CLiQ-Komponenten, die in der Solltopologie vorhanden sind. Abhängigkeit: Siehe auch: r7853 1-308 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 309: Komponente Vorhanden/Nicht Vorhanden / Kompo Vorhanden

    Eine Änderung des Parameters über das AOP (Advanced Operator Panel) bzw. BOP (Basic Operator Panel) kann eine gültige eindeutige Einstellung zerstören. Hinweis: Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. 1-309 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 310: Zustands-/Konfigurationsänderungen Global / Änderungen Global

    [21] = Objektnummer in p0101[20] [22] = Objektnummer in p0101[21] [23] = Objektnummer in p0101[22] [24] = Objektnummer in p0101[23] Abhängigkeit: Siehe auch: p0101, r7867, r7871 1-310 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 311 [1] = r7871[0] eines Antriebsobjekts [2] = p0101 oder r0102 [3] = PROFIBUS-Konfiguration (p0978) [4] = DRIVE-CLiQ-Isttopologie (r9900 oder r9901) [5] = DRIVE-CLiQ-Solltopologie (r9902 oder r9903) 1-311 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 312 Antriebsobjekt Inbetriebnahme. Bei Änderung von p0010, p0107 oder p0108 wird der Wert in diesem Index inkre- mentiert. Zu Index 2: Antriebsobjekt Name. Bei Änderung von p0199 wird der Wert in diesem Index inkrementiert. 1-312 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 313 Antriebsobjekt Inbetriebnahme. Bei Änderung von p0010, p0107 oder p0108 wird der Wert in diesem Index inkre- mentiert. Zu Index 2: Antriebsobjekt Name. Bei Änderung von p0199 wird der Wert in diesem Index inkrementiert. 1-313 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 314 Antriebsobjekt Safety-Meldungen. Bei Änderung von r9744 wird der Wert in diesem Index inkrementiert. Index: [0] = Summe nachfolgende Indizes [1] = Störungen (r0944) [2] = Warnungen (r2121) [3] = Safety-Meldungen (r9744) Abhängigkeit: Siehe auch: r7869 1-314 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 315: Antriebsobjekte Priorität / Do Priorität

    - [µs] - [µs] - [µs] Beschreibung: Anzeige der aktuell auf dem Antriebsgerät vorhandenen Abtastzeiten. Bei r7901[x] = 0 gilt: Die Zeitscheibe ist nicht aktiv. 1-315 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 316 Einheitengruppe: - Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 0 Werkseinstellung Beschreibung: Anzeige der im entsprechenden Verzeichnis im nichtflüchtigen Speicher abgelegten ACX-Files. 1-316 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 317: Makro Ausführung Aktuell / Makro Ausgeführt

    Der Parameter muss für alle Teilnehmer gleich eingestellt werden. Eine Änderung wird erst nach POWER ON wirksam. Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. 1-317 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 318: Sinamics Link Einstellungen / Sinamics Link Takt

    Die A-CPU muss verbunden sein, damit die F-CPU Zugriff hat. Für die Einzel-Inbetriebnahme der F-CPU ist Wert = 1 einzustellen. Hinweis: Eine Änderung wird erst nach POWER ON wirksam. 1-318 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 319: Cbe20 Firmware Auswahl / Cbe20 Fw Ausw

    Die Einstellung p2037 = 0 unverändert lassen. Hinweis: Wird mit PZD1 nicht das STW1 nach PROFIdrive übertragen (mit Bit 10 "Führung durch PLC"), so ist p2037 = 2 einzustellen. 1-319 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 320: Pzd Interface Hardware-Zuordnung / Pzd If Hw-Zuordn

    CU_DC_R_S (PROFINET), CU_DC_S (PROFINET) Werkseinstellung 65535 Beschreibung: Einstellung der Sende-Konfigurationsdaten beim COMM BOARD. Die Einstellung wird mit p8842 wirksam gemacht. Abhängigkeit: Siehe auch: p8842 1-320 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 321: Comm Board Sende-Konfiguration Aktivieren / Cb S-Konfig Aktiv

    Die Zeit bis zum Auslösen der Störung kann von der Applikation genutzt werden. Damit kann auf den Ausfall bei laufendem Antrieb reagiert werden (z. B. Notrückzug). Abhängigkeit: Siehe auch: r2043 1-321 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 322 [17] = PZD 18 [18] = PZD 19 [19] = PZD 20 [20] = PZD 21 [21] = PZD 22 [22] = PZD 23 1-322 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 323 Konnektorausgang zum Verschalten der über Interface 2 empfangenen PZD (Sollwerte) mit Wort-Format. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 1-323 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 324 [42] = PZD 43 [43] = PZD 44 [44] = PZD 45 [45] = PZD 46 [46] = PZD 47 [47] = PZD 48 1-324 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 325 [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 1-325 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 326 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 1-326 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 327 Zustandsanzeige für COMM BOARD. Wert: Keine Initialisierung Fataler Fehler Initialisierung Konfiguration senden Konfiguration empfangen Azyklische Kommunikation Zyklische Kommunikation aber keine Sollwerte (Stop/Kein Takt) 255: Zyklische Kommunikation 1-327 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 328 = 1200 --> Erster Teil Firmware-Version V12.00 (Zweiter Teil siehe bei Index 7) r8859[5] = 2010 --> Jahr 2010 r8859[6] = 2306 --> 23. Juni r8859[7] = 1300 --> Zweiter Teil Firmware-Version (Vollständige Version: V12.00.13.00) 1-328 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 329 [48] = PZD 49 + 50 [49] = PZD 50 + 51 [50] = PZD 51 + 52 [51] = PZD 52 + 53 1-329 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 330 [29] = PZD 30 + 31 [30] = PZD 31 + 32 [31] = PZD 32 + 33 [32] = PZD 33 + 34 1-330 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 331 [15] = PZD 16 + 17 [16] = PZD 17 + 18 [17] = PZD 18 + 19 [18] = PZD 19 + 20 1-331 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 332 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Bit 16 Bit 17 1-332 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 333: Sinamics Link Telegrammwort Pzd Empfangen / Link Wort Empf

    Mit p8870[Index], p8872[Index] wird das PZD p2050[Index] zugeordnet. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 1-333 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 334 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 Abhängigkeit: Siehe auch: p2051, p8851 1-334 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 335: Sinamics Link Adresse Pzd Empfangen / Link Adr Empf

    Siehe auch: p8870 Hinweis: Wertebereich: 0: Nicht verwendet 1 ... 64: Adresse Eine Änderung wird erst nach POWER ON, Reset, Projekt-Download oder p8842 = 1 wirksam. 1-335 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 336: If2 Diagnose Busadresse Pzd Empfangen / If2 Diag Adr Empf

    [47] = PZD 48 [48] = PZD 49 [49] = PZD 50 [50] = PZD 51 [51] = PZD 52 [52] = PZD 53 1-336 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 337: If2 Diagnose Telegrammoffset Pzd Empfangen / If Diag Offs Empf

    [15] = PZD 16 [16] = PZD 17 [17] = PZD 18 [18] = PZD 19 [19] = PZD 20 [20] = PZD 21 1-337 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 338 Anzeige des Byte-Offsets des PZD im Empfangstelegramm. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 1-338 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 339 [47] = PZD 48 [48] = PZD 49 [49] = PZD 50 [50] = PZD 51 [51] = PZD 52 [52] = PZD 53 1-339 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 340: Bi: If2 Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon Zsw1

    [11] = Bit 11 [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p8888, r8889 1-340 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 341: Bi: If2 Binektor-Konnektor-Wandler Zustandswort 2 / Bin/Kon Zsw2

    [11] = Bit 11 [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p8888, r8889 1-341 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 342: Bi: If2 Binektor-Konnektor-Wandler Zustandswort 4 / Bin/Kon Zsw4

    [11] = Bit 11 [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p8888, r8889 1-342 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 343: If2 Binektor-Konnektor-Wandler Zustandswort Invertieren / Bin/Kon Zsw Inv

    1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 1-343 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 344 Binektorausgang zum bitweise Verschalten des über Interface 2 empfangenen PZD2. Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 1-344 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 345 Binektorausgang zum bitweise Verschalten des über Interface 2 empfangenen PZD4 (normalerweise Steuerwort Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 1-345 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 346 Die Auswahl des PZD erfolgt mit p8899[1]. Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 1-346 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 347: If2 Konnektor-Binektor-Wandler Binektorausgang Invertieren / Kon/Bin Ausg Inv

    Von der über den Konnektoreingang eingestellten Signalquelle werden die entsprechenden unteren 16 Bit gewan- delt. p8899[0...1] bildet zusammen mit r8894.0...15 und r8895.0...15 zwei Konnektor-Binektor-Wandler: Konnektoreingang p8899[0] nach Binektorausgang r8894.0...15 Konnektoreingang p8899[1] nach Binektorausgang r8895.0...15 1-347 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 348 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 CU_DC_R_S (PROFINET), CU_DC_S (PROFINET) Werkseinstellung Beschreibung: Einstellung der IP-Adresse für das Communication Board Ethernet 20 (CBE20). 1-348 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 349 Die Schnittstellen-Konfiguration (p8940 und folgende) wird mit p8945 = 2 aktiviert (wird nach dem nächsten POWER ON wirksam). Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. 1-349 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 350 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 CU_DC_R_S (PROFINET), CU_DC_S (PROFINET) Werkseinstellung Beschreibung: Anzeige der aktiven IP-Adresse für das Communication Board Ethernet 20 (CBE20). 1-350 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 351 Normierung: - Expertenliste: 1 CU_DC_R_S (PROFINET), CU_DC_S (PROFINET) Werkseinstellung 0000 hex 00FF hex Beschreibung: Anzeige der MAC-Adresse für das Communication Board Ethernet 20 (CBE20). 1-351 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 352: Pn Subslot Controller-Zuordnung / Pn Subslot-Zuord

    DC_CTRL_R (PROFINET), DC_CTRL_R_S (PROFINET), DC_CTRL_S (PROFINET), TM150 (PROFINET), TM15DI_DO (PROFINET), TM31 (PROFINET) Werkseinstellung Beschreibung: Anzeige der Controller-Zuordnung eines PROFINET Subslots auf dem aktuellen Antriebsobjekt. 1-352 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 353: Topologie Direktzugriff / Topo Zugr

    9: Anzahl der DRIVE-CLiQ-Anschlüsse (r9207) 11: Hersteller (oberes Byte) und Version (unteres Byte) (r9207) 12: Seriennummer (r9208) 13: Index (r9207) 15: Vergleichsstufe (r9207) 23: Bestellnummer (r9207) 1-353 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 354: Topologie Direktzugriff Integerwert / Topo Zugr Int

    Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Funktion für die in p9210 ausgewählten Komponente. Nach dem Anstoßen einer Funktion wird der Parameter automatisch wieder zurückgesetzt. 1-354 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 355 Bitfeld: Signalname 1-Signal 0-Signal Speicherkarte gesteckt Nein Speicherkarte aktiviert Nein SIEMENS Speicherkarte Nein Speicherkarte als USB-Datenträger von PC Nein verwendet Abhängigkeit: Siehe auch: p9400 1-355 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 356: Ps-Datei Parameterindex Parameter Nicht Übernommen / Ps Parameterindex

    Bit 1/0 = 1/1: Speicherkarte ist gesteckt (entspricht p9400 = 1, 2, 100). Zu Bit 00 und Bit 02: Bit 2/0 = 0/0: Keine Speicherkarte gesteckt. Bit 2/0 = 0/1: Speicherkarte gesteckt, aber keine SIEMENS Speicherkarte. Bit 2/0 = 1/0: Zustand nicht möglich. Bit 2/0 = 1/1: SIEMENS Speicherkarte gesteckt.

  • Seite 357: Ps-Datei Fehlercode Parameter Nicht Übernommen / Ps Fehlercode

    Einheitenwahl: - DC_CTRL_S Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige der Parameter, deren Parameterwert während einer Einheitenumschaltung angepasst werden musste. 1-357 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 358 Es wird die Frage beantwortet: Wie oft ist eine Signalquelle im Antriebsobjekt verschaltet und ab welchem Index sind diese Verschaltungen abge- legt (r9482 und r9483)? 1-358 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 359: Bi/Ci Der Bico-Verschaltungen Zu Anderen Antrieben / Bi/Ci Zu Antriebe

    Ist diese Liste nicht leer, kann ein Antrieb nicht gelöscht werden! Denn sonst würde ja ein anderer Antrieb versuchen, von einem nicht mehr vorhandenen Antrieb ein Signal zu lesen. 1-359 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 360: Bo/Co Der Bico-Verschaltungen Zu Anderen Antrieben / Bo/Co Zu Antriebe

    Auf dem nicht betriebsfähigen bzw. deaktivierten Antriebsobjekt befinden sich BO/CO-Parameter (Signalquelle). Wert: Inaktiv Verschaltungen speichern Verschaltungen speichern und Werkseinstellung herstellen Abhängigkeit: Siehe auch: p9496, p9497, p9498, p9499 1-360 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 361: Bico Verhalten Beim Aktivieren Von Antriebsobjekten / Verh Beim Akt Do

    Antriebsobjekten befindet. Abhängigkeit: Siehe auch: p9495, p9496, p9497, p9499 Hinweis: Eine BICO-Verschaltung (Signalsenke, Signalquelle) wird im gleichen Index von p9498 und p9499 angezeigt. 1-361 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 362 - Anzahl der Porttypen - Porttyp - Anzahl der Ports des Porttyps - Kommunikationsadresse der verbundenen Komponente - Nummer des verbundenen Ports - Kommunikationsadresse der verbundenen Komponente 1-362 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 363: Solltopologie Anzahl Der Indizes / Solltopo Indizes

    - Nummer des verbundenen Ports - Komponentennummer der verbundenen Komponente - Nummer des verbundenen Ports, usw. Angaben zur nächsten Komponente: - usw. Abhängigkeit: Siehe auch: p9902 1-363 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 364 Seriennummern und Bestellnummern unterscheiden. Hinweis: Am Ende des Vorgangs wird automatisch p9905 = 0 gesetzt. Zur permanenten Übernahme der Daten ist nichtflüchtig zu speichern (p0977). 1-364 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 365 Hoch: Vergleich des gesamten elektronischen Typenschilds Mittel: Vergleich des Komponententyps und der Bestellnummer Niedrig: Vergleich des Komponententyps Minimal: Vergleich der Komponentenklasse Topologie hat unterschiedliche Vergleichsstufen Abhängigkeit: Siehe auch: p9907 1-365 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 366: Zusätzliche Komponenten In Solltopologie Übernehmen / Kompo Übernehmen

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0000 hex 0007 07FF hex 0007 02FF hex Beschreibung: Nur für Siemens-interne Servicezwecke. 1-366 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 367: Drive-Cliq Übertragungsfehler Abschaltschwelle Slave / Dq Fehler Slave

    Bei der Aktivierung des License Key wird folgendes ausgeführt: - Prüfsumme des eingegebenen License Key prüfen. - Eingegebenen License Key nichtflüchtig auf der Speicherkarte speichern. - Lizenzierung erneut prüfen. 1-367 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 368: Firmware-Prüfung Status / Fw-Prüfung Status

    Bei aktiviertem Schreiben in Datei (p9930[2] = 1) muss das Schreiben in Datei vor dem Ausschalten der Control Unit wieder deaktiviert werden (p9930[2] = 0), um sicherzustellen, dass das Systemlogbuch vollständig in Datei geschrieben wurde. 1-368 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 369: Drive-Cliq-Diagnose Fehlerzähler Verbindung / Dq-Diag Fehlerzähl

    Fehlerzähler für Zuleitung zur DRIVE-CLiQ-Komponente mit Komponentennummer 199 Die Zuleitung ist die DRIVE-CLiQ-Leitung, die in Richtung zur Control Unit hin an einer Komponente angeschlos- sen ist. Abhängigkeit: Siehe auch: p9937, p9938 1-369 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 370 - Der Fehlerzähler ist aktiv (r9936). Zu Wert > 0: - Der Fehlerzähler ist inaktiv (r9936). - Die Detaildiagnose ist wie konfiguriert aktiv (r9943). 1-370 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 371: Solltopologie Eigenschaft Aller Komponenten Löschen / Eigensch Löschen

    Anzeige der innerhalb des Zeitintervalls (p9939) aufgetretenen Verbindungsfehler der Einzelverbindung. Die Detaildiagnose für die Einzelverbindung wird über p9938 > 0 aktiviert und über p9942 ausgewählt. Abhängigkeit: Siehe auch: r9936, p9938, p9939, p9942 1-371 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 372: Auslastung System Gemessen / Ausl Sys Gem

    Über alle genutzten Abtastzeiten wird die Bruttoauslastung ermittelt. Die größte Bruttoauslastung wird hier abgebil- det. Die Abtastzeit mit der größten Bruttoauslastung wird in r9979 angezeigt. Bruttoauslastung: Rechenzeitbelastung der betrachteten Abtastzeit inklusive der durch höherpriore Abtastzeiten (Unterbrechungen). 1-372 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 373 [31] = Bruttoauslastung 15 [32] = Nettoauslastung 16 [33] = Bruttoauslastung 16 [34] = Nettoauslastung 17 [35] = Bruttoauslastung 17 [36] = Nettoauslastung 18 1-373 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 374 [95] = Bruttoauslastung 47 [96] = Nettoauslastung 48 [97] = Bruttoauslastung 48 [98] = Nettoauslastung 49 [99] = Bruttoauslastung 49 [100] = Nettoauslastung 50 1-374 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 375 [158] = Nettoauslastung 79 [159] = Bruttoauslastung 79 [160] = Nettoauslastung 80 [161] = Bruttoauslastung 80 [162] = Nettoauslastung 81 [163] = Bruttoauslastung 81 1-375 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 376 [37] = Bruttoauslastung 18 [38] = Nettoauslastung 19 [39] = Bruttoauslastung 19 [40] = Nettoauslastung 20 [41] = Bruttoauslastung 20 [42] = Nettoauslastung 21 1-376 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 377 [101] = Bruttoauslastung 50 [102] = Nettoauslastung 51 [103] = Bruttoauslastung 51 [104] = Nettoauslastung 52 [105] = Bruttoauslastung 52 [106] = Nettoauslastung 53 1-377 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 378 [161] = Bruttoauslastung 80 [162] = Nettoauslastung 81 [163] = Bruttoauslastung 81 [164] = Nettoauslastung 82 [165] = Bruttoauslastung 82 Abhängigkeit: Siehe auch: r7901, r9975, r9980 1-378 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 379 Index: [0] = Fast Memory 1 [1] = Fast Memory 2 [2] = Fast Memory 3 [3] = Fast Memory 4 [4] = Reserviert 1-379 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 380: Drive-Cliq Systemauslastung / Dq Systemausl

    Der Parameter hat unterschiedliche Bedeutungen beim Lesen bzw. Schreiben. Lesen: - Gibt die Anzahl der überwachten Speicherbereiche zurück. Schreiben: - Speicherverbrauch eines Antriebsobjektes: Antriebsobjektnummer eingeben - Speicherverbrauch des Gesamtsystems: Wert 65535 eingeben 1-380 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 381 Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Diagnoseparameter zur Anzeige zusätzlicher Informationen bei internem Softwarefehler. Hinweis: Nur für Siemens-interne Fehlerdiagnose. 1-381 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 382 Spannungsfreischaltung (AUS2) (Signalquelle laut p0845) steht an o10.3 E-Stop (Sicherheitsabschaltung) (Klemme 105/106) steht an o10.6 CUD rechts o11.0 Störung o12.0 Initialisierung der Netzspannungserfassung für Feld 1-382 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 383: Erwärmungen Berechnet / Erwärmung Berechn

    Anzeige der berechneten Werte für die Erwärmung des Motors und der Thyristoren. Index: [0] = Motor-Erwärmung [1] = Thyristor-Erwärmung Abhängigkeit: Siehe auch: p50075, r52310 1-383 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 384 - [%] Beschreibung: Anzeige des internen vorzeichenbehafteten Stromistwerts im Ankerkreis. Der Wert wird über 6 Zyklen gemittelt und ist auf den Bemessungs-Ankerstrom des Motors bezogen. 1-384 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 385: Drehzahlregler Auswahl Istwert / Ausw Istw

    Nicht bei Motortyp: - Normierung: p2000 Expertenliste: 1 Werkseinstellung - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige des Drehzahlsollwerts vor dem Hochlaufgeber. Abhängigkeit: Siehe auch: r52193 1-385 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 386: Feldspannung Istwert / Uf Istw

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung - [°] - [°] - [°] Beschreibung: Anzeige des Steuerwinkels beim Feldkreis. 1-386 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 387: Ankerspannung Istwert / Ua Istw

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung - [V] - [V] - [V] Beschreibung: Anzeige des aus den Motordaten berechneten EMK-Sollwertes. 1-387 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 388: Störungen Zusatzinformation / Stör Zusatzinfo

    Zu Wert = 29: Optimierungslauf für Drehzahlregler und Trägheitsmoment bei Antrieben mit schwingungsfähiger Mechanik. Zu Wert = 30: Optimierungslauf für CCP (Converter Commutation Protector). 1-388 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 389 Aufnahme der Reibungskennline - 40% Nenndrehzahl 506: Aufnahme der Reibungskennline - 50% Nenndrehzahl 507: Aufnahme der Reibungskennline - 60% Nenndrehzahl 508: Aufnahme der Reibungskennline - 70% Nenndrehzahl 1-389 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 390 Gibt die Variante der Control Unit DC MASTER (CUD) an. - Wert = 0: CUD ist Standard-Ausführung. - Wert = 1: CUD ist Advanced-Ausführung. 1-390 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 391: Leistungsteil I2T-Überwachung Derating-Faktor K1 Grenzwert / Lt Fakt K1 Grenzw

    In den Indizes werden die einzelnen Zeichen der Nummer im ASCII-Code angezeigt. Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. 1-391 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 392 Geräte-Bemessungsgleichstrom (Anker) laut Leistungsschild des Gerätes. Zu Index 1: Tatsächlicher Geräte-Bemessungsgleichstrom (Anker) laut Einstellung im Parameter p50076[0] bzw. p50067. Siehe auch den Hinweis zu Parameter p50076[0]. 1-392 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 393: Leistungsteil I2T-Überwachung Reaktion / Lt I2T-Überw Reakt

    Zu Wert = 2: Dynamische Überlastbarkeit ist zulässig. Wenn die berechnete Erwärmung der Thyristoren den zulässigen Wert überschreitet, wird der Antrieb mit Störung F60139 abgeschaltet. 1-393 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 394: Leistungsteil I2T-Überwachung Derating-Faktor / Lt I2T-Überw Derat

    [1] = Feld Hinweis: Dieser Wert ist der Bezugswert für folgende Parameter: p50351, p50352, p50353 r52285 ... r52289, r52291, r52292, r52301, r52302, r52303, r52305 1-394 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 395: Ankersteuersatz Kurzimpulse/Langimpulse / Anker Kurz/Langimp

    Bei aktivierter Feldschwächung (p50081 = 1) muss eine gültige Feldkennlinie vorliegen (p50117 = 1), sonst ist der Optimierungslauf für die Feldschwächung (p50051 = 27) durchzuführen. 1-395 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 396 - Externes Feldgerät. Die Steuerung des Feldes erfolgt wie bei p50082 = 3. Zu p50082 = 24: - Externes Feldgerät. Die Steuerung des Feldes erfolgt wie bei p50082 = 4. 1-396 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 397 (o1.2 oder kleiner). Läuft die Zeit dagegen ohne einen erneuten Tippbefehl ab, so fällt das Hauptschütz ab und der Antrieb geht in den Betriebszustand o7. 1-397 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 398 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.01 [s] 60.00 [s] 2.00 [s] Beschreibung: Einstellung der Wartezeit für Spannung und Feldstrom am Leistungsteil. 1-398 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 399 Zu p50091[1]: Wenn |r52193| und r52166 kleiner als p50091[1] sind, so werden die Zündimpulse gesperrt und die Maschine geht in den Zustand o2.0. 1-399 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 400 0.0 [s] Beschreibung: Einstellung der Einschaltverzögerung für den Hauptschütz. Das Einschalten des Hauptschützes wird gegenüber dem Einschalten der Hilfsbetriebe um die hier eingestellte Zeit verzögert. 1-400 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 401 - Das thermische Modell für die Thyristoren liefert einen Wert kleiner als 5 %. - Der Feldstrom ist kleiner als 10 A. Abhängigkeit: Siehe auch: r53135 1-401 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 402: Ablaufsteuerung Schütz Im Gleichstromkreis / Schütz Im Dc-Kreis

    Verzögerungszeit aktiv. Abhängigkeit: Siehe auch: r53300, r53310 Hinweis: Beim Einschalten der Elektronikversorgung der Komponenten zu unterschiedlichen Zeiten wird dadurch ein Ansprechen der Schnittstellen-Überwachungen verhindert. 1-402 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 403 Beschreibung: Einstellung der Drehzahl n1 laut Motorleistungsschild für die "Drehzahlabhängige Strombegrenzung". Die Kennlinie für die "Drehzahlabhängige Strombegrenzung" wird durch 2 Wertepaare definiert (p50104/p50105, p50106/p50107). 1-403 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 404 Dieser Parameter gibt den Ankerstrom I2 für das 2. Wertepaar (p50106/p50107) der Kennlinie vor. Abhängigkeit: Siehe auch: p50104, p50105, p50106, p50108, p50109 Hinweis: Es gilt folgende Bedingung: p50105 >= p50107 (I1 >= I2) 1-404 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 405 0.000 [mH] Beschreibung: Einstellung der Ankerkreisinduktivität. Hinweis: Der Parameter wird beim Optimierungslauf für Vorsteuerung und Stromregler für den Ankerstromrichter (p50051 = 25) automatisch eingestellt. 1-405 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 406: Motor Zeitkonstante Thermisch / Mot T Therm

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.0 [mH] 1000000.0 [mH] 0.0 [mH] Beschreibung: Einstellung der Feldkreisinduktivität. Abhängigkeit: Siehe auch: p51597 1-406 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 407 Feldschwächung wiederholt werden. Bei nachträglicher Veränderung von p50100, p50101 oder p50110 muss der Optimierungslauf für die Feldschwä- chung nicht wiederholt werden. 1-407 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 408 Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50122 und kleiner als p50124 einstellbar. 1-408 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 409 Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50126 und kleiner als p50128 einstellbar. 1-409 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 410 Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50130 und kleiner als p50132 einstellbar. 1-410 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 411 Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50134 und kleiner als p50136 einstellbar. 1-411 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 412 Einstellung des Feldstromes für einen Maschinenfluss von 95 %. Hinweis: Dieser Parameter wird beim Optimierungslauf für die Feldschwächung (p50051 = 27) automatisch eingestellt. Es sind nur Werte größer als p50138 einstellbar. 1-412 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 413: Motor I2T-Überwachung Startverhalten / Mot I2T Startverh

    30.0 [°] Beschreibung: Einstellung der Gleichrichtertrittgrenze für den Steuerwinkel des Ankerstromrichters. Abhängigkeit: Siehe auch: r53190 Hinweis: Der Status der Alpha-G-Grenze wird in r53190.7 angezeigt. 1-413 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 414: Anker Netzperioden Anzahl Mittelung / Anker Netzper Anz

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zur Aktivierung/Deaktivierung des I-Anteils beim Ankerstromregler. Wert: Deaktiviert Aktiviert 1-414 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 415 Stromsollwert, bis der Ausgang zum 1. Mal nach einem Momentenrichtungswechsel den Sollwert am Eingang des Integrators erreicht hat). Zu Wert = 1: Der Integrator ist immer wirksam (wirkt als Hochlaufgeber für den Stromsollwert). 1-415 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 416 Thyristor plötzlich ab und die restliche in der Lastinduktivität gespeicherte Energie muss in einer Schutzbeschaltung (z. B. ein Varistor) abgeführt werden, damit die Lastinduktivität keine Überspannung erzeugt. 1-416 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 417: Emk Auswahl / Emk Ausw

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zur Aktivierung/Deaktivierung des P-Anteils bei der Ankerstromregelung. 1-417 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 418: Bi: Momentenrichtungswechsel Freigabe Signalquelle / M_Richt Freig S_Q

    Zu p50169 = 1 und p50170 = 1: Dies ist eine ungültige Einstellung. Bei p50170 = 1 wird das Setzen des Parameters p50169 = 1 abgewiesen. Siehe auch: p50051, p50117, p50263 1-418 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 419 Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -300.0 [%] 0.0 [%] -100.0 [%] Beschreibung: Einstellung des Faktors für die Ankerstromgrenze in Momentenrichtung II. 1-419 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 420: Bi: Regelungsart Strom-/Momentenregelung Signalquelle / Reg I/M_Reg S_Q

    Einstellung der Signalquelle zur variablen Steuerung der Nachstellzeit des Ankerstromreglers. Hinweis: Die Nachstellzeit (Tn) für den Ankerstromregler ergibt sich wie folgt: Tn = p50156 x |p50176| 1-420 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 421 Zünden der Thyristoren verhindert wird, dass der Strom bei Unterschreiten des Haltestromes der Thyristoren plötzlich abreißt und die Lastinduktivität eine Überspannung erzeugt. Wenn ein Momentenrichtungswechsel gefordert wird, muss der Strom in der bisherigen Momentenrichtung abge- baut werden. 1-421 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 422 Ist die Umschaltung der Momentengrenzen angewählt (p50694 = 1) und die Drehzahl größer als die eingestellte Umschaltdrehzahl (p50184), so wird von Momentengrenze 1 auf Momentengrenze 2 umgeschaltet. 1-422 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 423: Anker Alpha-W-Grenze Steuerwort / A Alpha-W-Gr Stw

    Zu Wert = 0: Nichtlückender Strom: Alpha-W-Grenze = Parameter p50151 Lückender Strom: Alpha-W-Grenze = 165 ° Zu Wert = 1: Alpha-W-Grenze = Parameter p50151 1-423 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 424 Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 1 [Hz] 140 [Hz] 1 [Hz] Beschreibung: Einstellung der Resonanzfrequenz für Bandsperre 2. 1-424 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 425 Die wirksame Statik wird als dimensionsloser absoluter Faktor angezeigt und ist insbesondere kein Prozentwert. Beispiel: r50217 = 0.05 --> Entspricht einer wirksamen Statik von 5 %. 1-425 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 426: Drehzahlregler Umschaltung Pi/P Hysterese / Pi/P Hyst

    Einstellung der Schwelle für den Drehzahlistwert zur Umschaltung zwischen PI- und P-Regelung. Es ist damit ein überschwingfreies Stillsetzen des Antriebs mit Sollwert = 0 bei freigegebenen Reglern möglich. Abhängigkeit: Siehe auch: p50221, p50698, r52166 1-426 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 427 Normierung: - Expertenliste: 1 Werkseinstellung 0.010 [s] 10.000 [s] 0.650 [s] Beschreibung: Einstellung der y-Koordinate für Wertepaar 2 bei der Adaption der Nachstellzeit (Tn). 1-427 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 428 Nachführung des I-Anteils beim Drehzahlregler aktiviert. Dabei wird als Drehzahlsollwert der Drehzahlistwert ver- wendet und der I-Anteil des Drehzahlreglers so nachgeführt, dass sich r52148 = r52140 ergibt. 1-428 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 429 Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.0 [Hz] 150.0 [Hz] 0.0 [Hz] Beschreibung: Einstellung der Eigenfrequenz eines PT2-Gliedes für das Referenzmodell des Drehzahlreglers. 1-429 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 430 Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zur Aktivierung der Einflussnahme des Referenzmodells beim Drehzahlregler. Wert: Referenzmodell nicht wirksam Referenzmodell wirksam Abhängigkeit: Siehe auch: p50241 1-430 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 431: Feld Netzperioden Anzahl Mittelung / Feld Netzper Anz

    Bei Betrieb an "schwachen", nicht frequenzstabilen Netzen (z. B. bei Speisung über Dieselgenerator (Inselbetrieb)), muss dieser Wert zur Erreichung einer höheren Frequenznachführgeschwindigkeit kleiner als bei Betrieb an "star- ren" Netzen parametriert werden. 1-431 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 432: Feldvorsteuerung Aktivierung / Feldvorst Akt

    Beschreibung: Einstellung der Nachstellzeit des Feldstromreglers. Abhängigkeit: Siehe auch: p50255 Hinweis: Der Parameter wird beim Optimierungslauf für die Feldstromregelung (p50051 = 24) automatisch eingestellt. 1-432 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 433 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Auswahl der Eingangsgröße für die Ermittlung des Maschinenflusses. 1-433 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 434: Bi: Feldstromüberwachung Signalquelle / I_Feld_Überw S_Q

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für einen Faktor der Nachstellzeit Tn beim Feldstromregler. Abhängigkeit: Siehe auch: p50256 1-434 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 435: Emk-Regler Vorsteuerung Aktivierung / Emk-Reg Vorst Akt

    Einstellung der Aktivierung/Deaktivierung für die Vorsteuerung des EMK-Reglers. Wert: Deaktiviert Aktiviert Hinweis: Zu Wert = 0: Der Ausgang der Vorsteuerung des EMK-Reglers beträgt 100 % (entspricht dem Bemessungs-Erregerstrom des Motors (p50102)). 1-435 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 436: Emk-Regler I-Anteil Aktivierung / Emk-Reg I-Ant Akt

    0.0 [%] 10.0 [%] 0.0 [%] Beschreibung: Einstellung des Wertes für die Statikrückführung des EMK-Reglers. Hinweis: Zu Wert = 0: Die Statikrückführung ist ausgeschaltet. 1-436 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 437: Emk-Regler-Vorsteuerung Sollwert Glättungszeitkonstante / Emk-Vorst Sollw T

    Einstellung der Glättungszeitkonstante für den Istwert der EMK-Regler-Vorsteuerung. Abhängigkeit: Siehe auch: p50280 Hinweis: Diese Glättung dient dazu, um die EMK-Regler-Vorsteuerung vom EMK-Regler entkoppeln zu können. 1-437 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 438: Emk-Regler P-Anteil Aktivierung / Emk-Reg P-Ant Akt

    Werkseinstellung 0.0 [%] 100.0 [%] 0.0 [%] Beschreibung: Einstellung der Untergrenze für die Netzspannung bei der EMK-Sollwertreduktion. Abhängigkeit: Siehe auch: p50286, p50288, p50289, r52294 1-438 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 439: Bi: Emk Sollwertreduktion Aktivierung Signalquelle / Emk Soll Akt S_Q

    Wenn dies aber aus mechanischen Gründen nicht zulässig oder erwünscht ist, so muss in diesem Parameter ein Wert > 0 eingestellt werden. In diesem Fall bremst der Antrieb mit der hier eingestellten Rücklauframpe ab. 1-439 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 440: Hochlaufgeber Positive Sollwertgrenze Hinter Hochlaufgeber / Hlg Pos Hinter Hlg

    Der Hochfahrintegrator steuert in Abhängigkeit der eingestellten Betriebsart die Umschaltung der Hochlaufgeber- Parametersätze nach erstmaligen Erreichen des Sollwerts. Wert: Hochlaufgeber-Betrieb normal Betriebsart 1 Betriebsart 2 Betriebsart 3 1-440 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 441 Siehe auch: p50295 Hinweis: Der Parameter wird in folgenden Fällen wirksam: - Kein Schnellhalt (AUS3) aktiv. - Kein anderer Hochlaufgeber-Parametersatz angewählt. - Keine Anwahl über Hochfahrintegrator. 1-441 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 442: Hochlaufgeber Rücklaufzeit 2 / Hlg Rücklaufzeit

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.00 [s] 100.00 [s] 0.00 [s] Beschreibung: Einstellung der Endverrundung für den Hochlaufgeber-Parametersatz 2. Abhängigkeit: Siehe auch: p50295 1-442 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 443: Hochlaufgeber Zeiten Wirksam / Hlg T Wirksam

    - [s] - [s] Beschreibung: Anzeige der wirksamen Zeiten beim Hochlaufgeber. Index: [0] = Hochlaufzeit [1] = Rücklaufzeit [2] = Anfangsverrundung [3] = Endverrundung 1-443 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 444: Hochlaufgeber Zustand / Hlg Zustand

    Als Setzwert wird der über Konnektoreingang p50650[0] gelieferte Wert übernommen. Zu p50318 = 2: Als Setzwert wird der über Konnektoreingang p50650[1] gelieferte Wert übernommen. 1-444 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 445: Ci: Sollwertaufbereitung Hauptsollwertfaktor Signalquelle / H_Sollw_Faktor S_Q

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle des variablen Faktors für den Zusatzsollwert. Abhängigkeit: Siehe auch: p50321 1-445 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 446: Hochlaufgeber Zeiteinheit / Hlg Zeiteinheit

    Der Parameter wird beim "Optimierungslauf für CCP" (p50051 = 30) automatisch auf -20 % gesetzt, wenn der aktu- elle Wert kleiner als -20 % ist. 1-446 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 447: Bi: Blockierschutz Aktivierung Signalquelle / Blockier Akt S_Q

    Zeit noch vorhanden, so wird der Blockierschutz aktiviert und die Störung F60035 ausgegeben. Abhängigkeit: Siehe auch: p50354, p50356 Hinweis: Die Überwachung "Blockierschutz" ist bei p50355 = 0.00 s ausgeschaltet. 1-447 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 448 Während diese Verzögerungszeit läuft, werden Zündimpulse abgegeben! Eine allenfalls parametrierte Zeit für den automatischen Wiederanlauf (p50086) beginnt erst nach Ablauf der hier eingestellten Zeit zu laufen. 1-448 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 449: Ci: Strombegrenzung Drehzahl Und I2T-Überwachung Signalquelle / Ia_Grenz N I2T S_Q

    Einstellung der Signalquelle für die drehzahlabhängige Strombegrenzung und die Strombegrenzung aus der I2t- Überwachung. Hinweis: [0] = Drehzahlabhängige Strombegrenzung [1] = Strombegrenzung aus I2t-Überwachung 1-449 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 450 Die Meldung "Drehzahl positiv" steht wie folgt zur Verfügung: Sollwert: - r53025.8 (Nicht invertiert) - r53025.9 (Invertiert) Istwert: - r53025.12 (Nicht invertiert) - r53025.13 (Invertiert) 1-450 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 451: Meldungen Soll-Ist-Abweichung 2 Schwelle / Soll-Ist 2 Schw

    Siehe auch: p50377, p50378, p50596, p50597, r53025 Hinweis: Die Meldung "Soll-Ist-Abweichung 2 erreicht" steht wie folgt zur Verfügung: - r53025.2 (Nicht invertiert) - r53025.3 (Invertiert) 1-451 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 452: Meldungen Soll-Ist-Abweichung 2 Hysterese / Soll-Ist 2 Hyst

    Abhängigkeit: Siehe auch: p50380, p50595, r53025 Hinweis: Die Meldung "Überdrehzahl" steht wie folgt zur Verfügung: - F60038 - r53025.10 (Nicht invertiert) - r53025.11 (Invertiert) 1-452 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 453: Meldungen Soll-Ist-Abweichung 1 Schwelle / Soll-Ist 1 Schw

    Diese Schwelle beeinflusst auch den Steuerungsablauf bei den Funktionen Drehrichtungsumkehr durch Feldum- kehr und Bremsen durch Feldumkehr. Die Meldung "Feldstromschwelle minimal" wird über r53026.0 angezeigt. 1-453 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 454 Diese Schwelle beeinflusst auch den Steuerungsablauf bei den Funktionen Drehrichtungsumkehr durch Feldum- kehr und Bremsen durch Feldumkehr. Die Meldung "Feldstromistwert kleiner Sollwert" wird über r53026.1 angezeigt. 1-454 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 455 -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Festwertes 3. Abhängigkeit: Siehe auch: r52403 Hinweis: Dieser Wert kann über Konnektorausgang r52403 verschaltet werden. 1-455 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 456 -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Festwertes 7. Abhängigkeit: Siehe auch: r52407 Hinweis: Dieser Wert kann über Konnektorausgang r52407 verschaltet werden. 1-456 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 457 -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Festwertes 11. Abhängigkeit: Siehe auch: r52411 Hinweis: Dieser Wert kann über Konnektorausgang r52411 verschaltet werden. 1-457 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 458 -340.28235E36 [%] 340.28235E36 [%] 0.00 [%] Beschreibung: Einstellung des Festwertes 15. Abhängigkeit: Siehe auch: r52415 Hinweis: Dieser Wert kann über Konnektorausgang r52415 verschaltet werden. 1-458 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 459 Werkseinstellung Beschreibung: Einstellung des Signalpegels für Festes Bit 2. Wert: High Abhängigkeit: Siehe auch: r53230 Hinweis: Dieses Signal kann über Binektorausgang r53230.2 verschaltet werden. 1-459 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 460 Werkseinstellung Beschreibung: Einstellung des Signalpegels für Festes Bit 6. Wert: High Abhängigkeit: Siehe auch: r53230 Hinweis: Dieses Signal kann über Binektorausgang r53230.6 verschaltet werden. 1-460 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 461: Festsollwert Hochlaufgeber Umgehen / Festsollw Hlg Umg

    Wert: Sperren Freigeben Abhängigkeit: Siehe auch: r53170 Hinweis: [0] = Hochlaufgeber umgehen bei Festsollwert 0 freigeben [7] = Hochlaufgeber umgehen bei Festsollwert 7 freigeben 1-461 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 462: Tippsollwert Hochlaufgeber Umgehen / Tippsollw Hlg Umg

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52208[0] Beschreibung: Einstellung der Signalquelle für den Standardsollwert bei nicht angewähltem Tippen. 1-462 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 463: Ci: Kriechen Standardsollwert Signalquelle / Kr Std_Sollw S_Q

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zum Stillsetzen/Rücksetzen der Aufschaltung des Kriechsollwerts. 1-463 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 464: Motorpotenziometer Hochlaufgeber Aktivieren / Mop Hlg Akt

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.01 [s] 300.00 [s] 10.00 [s] Beschreibung: Einstellung der Rücklaufzeit beim Motorpotenziometer. 1-464 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 465 Beschreibung: Einstellung des Startwerts beim Motorpotenziometer. Abhängigkeit: Siehe auch: p50473 Hinweis: Der Wert ist nur bei deaktivierter Speicherung des Ausgangswerts wirksam (p50473 = 0). 1-465 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 466 Bei Handbetrieb wird der Sollwert über Binektoreingang p50673 bzw. p50674 erhöht bzw. verringert. Zu p50471 = 1-Signal (Automatikbetrieb): Bei Automatikbetrieb wird der Sollwert über Konnektoreingang p50461 vorgegeben. 1-466 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 467: Bi: Motorpotenziometer Setzwert Übernehmen / Mop Setzw Übern

    0.1 [s] 300.0 [s] 0.1 [s] Beschreibung: Einstellung der Zeit, in der Sollwert 1 für den Rechteckgenerator anstehen soll. Abhängigkeit: Siehe auch: p50480, p50482, p50483 1-467 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 468: Pendeln Sollwert 2 / Pendeln Sollw

    Pendeln ist nicht angewählt. Es wirkt der Standardsollwert (CI: p50484). BI: p50485 = 1-Signal Pendeln ist angewählt. Es wirkt der Rechteckgenerator (p50480, p50481, p50482, p50483). 1-468 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 469: Bi: Motorschnittstelle Lagerzustand Signalquelle / Mot Lagerzust S_Q

    Einstellung der Signalquelle zur Ausgabe der Störung F60028 "Motortemperatur". Abhängigkeit: Siehe auch: r53120 Hinweis: Die Störung wird verzögert ausgegeben. Das Signal steht über Binektorausgang r53210.3 zur weiteren Verschaltung zur Verfügung. 1-469 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 470 Anmerkungen zu den Kaltleitern: - Kaltleiter nach DIN 44081 / 44082 mit angegebenem R bei Nennansprechtemperatur. - Bei Siemens-Motoren werden Kaltleiter mit 1330 Ohm eingesetzt. - Die Parameter p50491 und p50492 (Warn- und Abschalttemperatur) sind unwirksam. Die Warn- und Abschalttem- peratur ist durch den eingesetzten Kaltleitertyp festgelegt.

  • Seite 471: Ci: Momentenbegrenzung M_Soll Bei Folgebetrieb Signalquelle / M_Soll F_Betr S_Q

    Normierung: PERCENT Expertenliste: 1 Werkseinstellung -300.00 [%] 300.00 [%] 100.00 [%] Beschreibung: Einstellung des Faktors für den Momentensollwert bei Folgebetrieb. Abhängigkeit: Siehe auch: p50500 1-471 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 472: Ci: Drehzahlbegrenzungsregler Drehzahlistwert Signalquelle / N_Begr N_Ist S_Q

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 0.0 [%] 200.0 [%] 105.0 [%] Beschreibung: Einstellung der Maximaldrehzahl für die positive Drehrichtung beim Drehzahlbegrenzungsregler. 1-472 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 473 Die Stützwerte für die Reibungskompensation (p50520 ... p50530) werden automatisch beim Optimierungslauf für die Reibungskompensation eingestellt (p50051 = 28). Zwischen den Stützwerten wird linear interpoliert, wobei der Ausgang der Reibungskompensation das Vorzeichen des Eingangssignals annimmt. 1-473 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 474 Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 0.0 [%] 100.0 [%] 0.0 [%] Beschreibung: Einstellung der Reibungskompensation bei Drehzahl 50 %. 1-474 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 475 0.0 [%] 100.0 [%] 0.0 [%] Beschreibung: Einstellung der Reibungskompensation bei Drehzahl 100 %. Hinweis: Dieser Stützwert wird auch bei Drehzahlen >100 % wirksam. 1-475 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 476 Einstellung der Schwelle für die Soll-Ist-Differenz-abhängige Beschleunigung. Bei der Funktion "Soll-Ist-Differenz-abhängige Beschleunigung" wird nur jener Anteil der Soll-Ist-Differenz des Drehzahlreglers durchgeschaltet, dessen Betrag die Schwelle (p50543) überschreitet. 1-476 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 477: Kompensation Trägheit Glättungszeitkonstante / Komp Trägh T

    - Für die Statik sind üblicherweise Werte bis 10 % sinnvoll (p50552 = 0.000 ... 0.100). Größere Werte können unter Umständen zu instabilem Verhalten des Drehzahlreglers führen. - Die Statik ist als dimensionsloser absoluter Faktor einzugeben und ist insbesondere kein Prozentwert. 1-477 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 478 Für die x-Koordinate 1/2 gilt folgende Bedingung: p50556 < p50559 Hinweis: Die Adaption der P-Verstärkung (Kp) wird über 2 Wertepaare definiert. Wertepaar 1: p50556/p50550 (x-/y-Koordinate) Wertepaar 2: p50559/p50225 (x-/y-Koordinate) 1-478 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 479 Für die x-Koordinate 1/2 gilt folgende Bedingung: p50556 < p50559 Hinweis: Die Adaption der P-Verstärkung (Kp) wird über 2 Wertepaare definiert. Wertepaar 1: p50556/p50550 (x-/y-Koordinate) Wertepaar 2: p50559/p50225 (x-/y-Koordinate) 1-479 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 480: Drehzahlregler Statik Begrenzung Positiv / Statik Begr Pos

    Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.00 [%] 0.00 [%] -100.00 [%] Beschreibung: Einstellung der negativen Begrenzung für die Statik beim Drehzahlregler. Abhängigkeit: Siehe auch: p50562 1-480 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 481: Adaption Ankerstromregler Umschaltung Eingang / Adapt Ia Um Eing

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Eingangsgröße für die Adaption beim Ankerstromregler. Wert: Ia_ist r52117 Ia_soll r52119 Abhängigkeit: Siehe auch: p50571, p50572 1-481 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 482: Adaption Ankerstromregler Lückadaption Aktivierung / Adapt Lück Akt

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Eingangsgröße für die Adaption beim Feldstromregler. 1-482 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 483: Bi: Feldumkehr Drehrichtung Signalquelle / Feldumk Richt S_Q

    Der Drehzahlistwert wird nicht invertiert. 1-Signal: Negative Feldrichtung wird eingelegt (r53195.0 = 0, r53195.1 = 1). Der Drehzahlistwert wird invertiert. Abhängigkeit: Siehe auch: p50092, p50581, p50583, r53195 1-483 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 484: Ci: Meldungen Soll-Ist-Abweichung 1 Drehzahlsollwert Signalquelle / Meld Abw1 Soll S_Q

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52167[0] Beschreibung: Einstellung der Signalquelle für den Drehzahlistwert bei der Meldung "Soll-Ist-Abweichung 1". Abhängigkeit: Siehe auch: p50590, r53025 1-484 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 485: Ci: Meldungen Polarität Drehzahlsollwert Signalquelle / Meld Pol N_Sol S_Q

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52174[0] Beschreibung: Einstellung der Signalquelle für den Drehzahlsollwert bei der Meldung "Soll-Ist-Abweichung 2". Abhängigkeit: Siehe auch: p50597, r53025 1-485 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 486: Ci: Meldungen Soll-Ist-Abweichung 2 Drehzahlistwert Signalquelle / Meld Abw2 Ist S_Q

    Getriebeschonung nicht zulässig. Es muss p50158 = 0.000 s eingestellt sein. Mögliche Auswirkung bei Nichtbeachtung: Momentenrichtungswechsel können nicht beendet werden. Der Antrieb bleibt in einer Momentenrichtung stecken. 1-486 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 487: Ci: Ankerstromregelung Ankerstromistwert Signalquelle / Ia_Reg Ia_Ist S_Q

    Normierung: +100 % entspricht r50072[1]. Zu [6]: Auswahl, welcher Parameter als Stromgrenze in Momentenrichtung I bei Schnellhalt bzw. Stillsetzen aufgeschaltet wird. Normierung: +100 % entspricht r50072[1]. 1-487 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 488: Ci: Momentenbegrenzung Momentengrenze Positiv Signalquelle / M_Gr Pos S_Q

    [0...3] = 100 % des Parameterwerts entspricht der positiven Anlagen-Momentengrenze gemäß Ia = p50171. [4] = 100 % des Parameterwerts entspricht der positiven Momentengrenze gemäß Ia = r50072[1]. 1-488 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 489: Ci: Momentenbegrenzung Momentengrenze Negativ Signalquelle / M_Gr Neg S_Q

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Istwert beim Drehzahlregler. Abhängigkeit: Siehe auch: p50083 1-489 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 490: Ci: Feldsteuersatz Eingangswert Signalquelle / Feld_St_Satz S_Q

    Normierung: PERCENT Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquellen zur Bildung der oberen Grenze des Feldstromsollwerts (CO: r52273). Abhängigkeit: Siehe auch: r50073, p50102, r52273 1-490 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 491: Ci: Feldstromsollwertbegrenzung Variable Untergrenze Signalquelle / If_Begr Unt_Gr S_Q

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52268[0] Beschreibung: Einstellung der Signalquelle für die Feldrichtung beim Feldsteuersatz. 1-491 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 492 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52179[0] Beschreibung: Einstellung der Signalquelle für den Istwert 1 beim Drehzahlregler. 1-492 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 493: Ci: Drehzahlregler Istwertglättung Signalquelle / Istw_Glättung S_Q

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52178[0] Beschreibung: Einstellung der Signalquelle für das D-Glied. Abhängigkeit: Siehe auch: p50205, p50206, r52168, r52169 1-493 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 494: Ci: Hochlaufgeber Positive Begrenzung Hinter Hlg Signalquelle / Hlg Pos Begr S_Q

    Einstellung der Signalquellen für die positive Begrenzung hinter dem Hochlaufgeber (Sollwertbegrenzung). Hinweis: Es wird das Minimum der Signale über Konnektoreingang p50632[0...3] dem Begrenzer zugeführt. 1-494 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 495: Ci: Hochlaufgeber Negative Begrenzung Hinter Hlg Signalquelle / Hlg Neg Begr S_Q

    Siehe auch: p50303, p50304, p50305, p50306 Hinweis: Die Bewertungsfaktoren wirken auf die eingestellten Werte folgender Parameter: - p50303: Hochlaufzeit 1 - p50304: Rücklaufzeit 1 1-495 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 496: Bi: Hochlaufgeber-Parametersatz 2 Anwahl Signalquelle / Hlg-Par_Satz 2 S_Q

    Wenn die Maschine nicht in Betrieb ist, wird der über Konnektoreingang p50639[1] gelieferte Wert übernommen. p50640 = 1-Signal: Als Setzwert wird der über Konnektoreingang p50639[0] gelieferte Wert übernommen. Siehe auch: p50640 1-496 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 497: Bi: Hochlaufgeber Setzwert Übernehmen Signalquelle / Hlg Setzw Übern

    Positive Werte an den ausgewählten Parametern bewirken einen positiven Minimalwert am Ausgang der Begren- zung. Hinweis: Als Grenze wirkt das Maximum aus den über Index 0 ... 3 eingestellten Werte. 1-497 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 498: Ci: Sollwertaufbereitung Hauptsollwert Signalquelle / H_Soll S_Q

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 52193[0] Beschreibung: Einstellung der Signalquelle für das Eingangssignal beim Hochlaufgeber. 1-498 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 499: Ci: Hochlaufgeber Setzwert Bei Aus1 Signalquelle / Hlg Setzw Aus1 S_Q

    Einstellung der Signalquellen für die wirksamen Grenzen der Hochlaufgeber-Nachführung. Index: [0] = Normierter Motorfluss [1] = Drehzahlistwert [2] = Wirksame positive Momentengrenze [3] = Wirksame negative Momentengrenze [4] = Wirksame positive Stromgrenze 1-499 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 500: Bi: Sollwertaufbereitung Freigabe Neg Drehrichtung Signalquelle / Frg Neg Drehr S_Q

    Einstellung der Signalquelle zum Verringern des Sollwertes beim Motorpotenziometer. Abhängigkeit: Siehe auch: p50471 Hinweis: Dieser Parameter ist nur bei Handbetrieb wirksam (p50471 = 0). 1-500 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 501 Einstellung der Signalquelle für Leit- oder Folgeantrieb beim Drehzahlregler. Hinweis: 1-Signal: Beim Folgeantrieb ist die Momentenregelung aktiv. 0-Signal: Beim Leitantrieb ist die Drehzahlregelung aktiv. 1-501 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 502: Bi: Feldstromregelung Aufschaltung Stillstandserregung Signalquelle / If_Reg Still S_Q

    Einstellung der Signalquelle für die Freigabe zur Umschaltung der Momentengrenzen. Abhängigkeit: Siehe auch: p50180, p50181, p50182, p50183 Hinweis: 1-Signal: Umschaltung freigegeben 0-Signal: Umschaltung gesperrt 1-502 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 503: Bi: Kompensation Trägheit Freigabe / Komp Trägh Freig

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur drehzahlabhängigen Umschaltung zwischen PI- und P-Regler beim Drehzahlreg- ler. Abhängigkeit: Siehe auch: p50221, p50222, r52166 1-503 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 504 Beschreibung: Einstellung des Modus für die Signalaufbereitung beim Analogeingang 0 (X177.25/26) auf der CUD. Wert: Signal unbeeinflusst Signal Betragsbildung Signal invertiert Signal Betragsbildung invertiert 1-504 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 505: Cud Analogeingang 0 Glättungszeitkonstante / Cud Ai 0 T

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zur Aktivierung/Deaktivierung der Synchronisierung von Analogeingängen zweier Control Unit DC MASTER (CUD). 1-505 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 506 Spannungseingang bipolar (-10 V ... +10 V) Stromeingang bipolar (-20 mA ... +20 mA) Stromeingang unipolar überwacht (+4 mA ... +20 mA) Hinweis: AI: Analog Input (Analogeingang) 1-506 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 507 Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur Invertierung des Signals von Analogeingang 1 (X177.27/28) auf der CUD. 1-Signal: Invertierung 0-Signal: Keine Invertierung 1-507 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 508: Cud Analogeingang 1 Glättungszeitkonstante / Cud Ai 1 T

    Einstellung zur Anwahl der Simulation von Analogeingang 1 (X177.27/28) auf der CUD. Wert: Simulation deaktiviert Simulation aktiviert Abhängigkeit: Siehe auch: p50717 Hinweis: Der Sollwert für die Simulation wird in p50717 eingestellt. 1-508 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 509 Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur Invertierung des Signals von Analogeingang 2 (X177.29/30) auf der CUD. 1-Signal: Invertierung 0-Signal: Keine Invertierung 1-509 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 510: Cud Analogeingang 2 Glättungszeitkonstante / Cud Ai 2 T

    Einstellung zur Anwahl der Simulation von Analogeingang 2 (X177.29/30) auf der CUD. Wert: Simulation deaktiviert Simulation aktiviert Abhängigkeit: Siehe auch: p50727 Hinweis: Der Sollwert für die Simulation wird in p50727 eingestellt. 1-510 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 511: Schnelle Analogeingänge Normierung / Schn Ai Norm

    Signal Betragsbildung invertiert Index: [0] = Wahleingang 3 (X177.1/2) [1] = Wahleingang 4 (X177.3/4) [2] = Wahleingang 5 (X177.5/6) [3] = Wahleingang 6 (X177.7/8) 1-511 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 512: Bi: Schnelle Analogeingänge Invertierung / Schn Ai Inv

    Normierung: PERCENT Expertenliste: 1 Werkseinstellung -130.0 [%] 130.0 [%] 0.0 [%] Beschreibung: Einstellung des Sollwertes für die Simulation der schnellen Analogeingänge (Wahleingang 3 ... 6). 1-512 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 513: Schnelle Analogeingänge Simulation Anwahl / Schn Ai Sim Anw

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Offsets für den "Hauptistwert" (XT1.103/104). 1-513 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 514 Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -130.0 [%] 130.0 [%] 0.0 [%] Beschreibung: Einstellung des Sollwertes für die Simulation von Analogeingang "Hauptistwert" (XT1.103/104). 1-514 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 515: Cud Analogausgang 0 Glättungszeitkonstante / Cud Ao 0 T

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0 [ms] 10000 [ms] 0 [ms] Beschreibung: Einstellung der Zeitkonstante zur Glättung des Signals von Analogausgang 0 (X177.49/50). 1-515 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 516: Cud Analogausgang 0 Normierung / Cud Ao 0 Norm

    Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Modus für die Signalaufbereitung beim Analogausgang 1 (X177.51/52). Wert: Signal unbeeinflusst Signal Betragsbildung Signal invertiert Signal Betragsbildung invertiert 1-516 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 517: Cud Analogausgang 1 Glättungszeitkonstante / Cud Ao 1 T

    DI 6 (X177.17) High 2065 DI 7 (X177.18) High 2065 Abhängigkeit: Siehe auch: p50766 Hinweis: Der Sollwert für die Simulation wird in p50766.0...7 eingestellt. 1-517 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 518: Cud Digitaleingänge Simulation Sollwert / Cud Di Sim Sollw

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für Digitalausgang 0 (X177.19) der CUD. 1-518 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 519 Einstellung der Verzögerungszeit für Digitalausgang 1 (X177.20) der CUD. Hinweis: Eine Änderung des Pegels am Digitalausgang erfolgt nur dann, wenn der geänderte interne Pegel länger als die eingestellte Verzögerungszeit konstant bleibt. 1-519 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 520: Cud Digitaleingänge/-Ausgänge Invertierung / Cud Di/Do Inv

    Beschreibung: Einstellung der Signalquelle für Digitaleingang/-ausgang 4 (X177.15) der CUD. Abhängigkeit: Die Klemme muss als Ausgang eingestellt sein (p50789[0] = 1). Siehe auch: p50789 1-520 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 521: Bi: Cud Digitaleingang/-Ausgang 5 Signalquelle / Cud Di/Do 5 S_Q

    Siehe auch: p50789 Hinweis: Eine Änderung des Pegels am Digitalausgang erfolgt nur dann, wenn der geänderte interne Pegel länger als die eingestellte Verzögerungszeit konstant bleibt. 1-521 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 522: Cud Digitaleingänge/-Ausgänge Typ / Cud Di/Do Typ

    Wert: Eingang Ausgang Index: [0] = DI/DO 4 (X177.15) [1] = DI/DO 5 (X177.16) [2] = DI/DO 6 (X177.17) [3] = DI/DO 7 (X177.18) 1-522 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 523 Einheitenwahl: - Nicht bei Motortyp: - Normierung: 4000H Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die zu sendenden Daten bei der Peer-to-Peer-Schnittstelle (P2P-SS). 1-523 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 524: P2P/Ccp Busabschluss / P2P/Ccp Busabschl

    - 4800 Baud --> p50797 = 0.040 s (Empfohlener Minimalwert) Ist beim Peer-to-Peer-Kommunikationspartner die Funktion "Automatischer Wiederanlauf" (p50086 > 0) angewählt, so ist nur die Parametrierung p50797 > p50086 (des Kommunikationspartners) sinnvoll. 1-524 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 525 [0] = Wort 1 [1] = Wort 2 [2] = Wort 3 [3] = Wort 4 [4] = Wort 5 Abhängigkeit: Siehe auch: p50794 1-525 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 526: Bi: P2P-Ss Empfangsfreigabe Signalquelle / P2P Empf_Freig S_Q

    Bei einem Spannungswert außerhalb der zulässigen Abweichung wird die Störung F60091 ausgegeben. Zu r50823[1]: Bei einem Spannungswert außerhalb der zulässigen Abweichung wird die Störung F60092 ausgegeben. 1-526 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 527 Analogeingang 0 - X177.25/26 - Spannungseingang [0] = Abgleichwert bei 0 V [1] = Abgleichwert bei +10 V [2] = Abgleichwert bei -10 V [3] = Abgleichwert bei Referenzwert 1-527 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 528 [42] = Abgleichwert bei -10 V [43] = Abgleichwert bei Referenzwert Analogeingang 6 - X177.7/8 [44] = Abgleichwert bei 0 V [45] = Abgleichwert bei +10 V 1-528 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 529: Diagnosespeicher Trace Steuerwort / Trace Stw

    Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Auslösung des Triggers für den Trace. Wert: Kein Trigger für Start Sofort starten Gemeinsam mit STARTER Trace starten 1-529 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 530: Diagnosespeicher Aufzeichnungsdatei Auf Speicherkarte Kopieren / Diag Datei Kop

    Beschreibung: Einstellung zum Zurücksetzen der Thyristorbelastungsdaten für einen Thyristor. Wert: Daten nicht zurücksetzen Daten zurücksetzen Index: [0] = Thyristor X11 [1] = Thyristor X12 1-530 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 531 Sachnummer Zeichen 32 Bei der Inbetriebnahme-Software werden die ASCII-Zeichen nicht codiert angezeigt. Hinweis: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. 1-531 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 532 Regelung projektieren (z. B. keinen Motor betreiben, sondern die Erregerwicklung eines Synchrongenera- tors). Durch das Deaktivieren von nicht benötigten Regelungsblöcken wird Rechenzeit für die DCC-Bausteine frei. 1-532 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 533 Abhängigkeit: Siehe auch: r50960, p50961 Hinweis: Vorgehensweise zum Zurücksetzen der Betriebsstunden: p50962[x] = 1 setzen Nach Ausführung wird der Parameter automatisch auf Null gesetzt. 1-533 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 534: Binektor-Konnektor-Wandler Signale Invertieren / Bin/Kon Sig Inv

    Werkseinstellung Beschreibung: Anzeige der Software-Version beim Converter Commutation Protector (CCP). Index 0: Ausführungsstand der Software des CCP Index 1: Ausführungsstand der Software des CCP-Boot-Sektors 1-534 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 535 Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang für den Zustand des Converter Commutation Protectors (CCP). 1-535 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 536 Der Parameter wird beim "Optimierungslauf für CCP" (p50051 = 30) automatisch eingestellt. Die korrekte Einstellung dieses Parameters ist folgender Literatur zu entnehmen: SIMOREG CCP Betriebsanleitung 1-536 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 537 1-Signal 0-Signal Kriterium 1 (Meldung aus Thyristorsperr- Nein 6865 spannung) Kriterium 2 (Krümmung der Stromkuppe) Nein 6865 Kriterium 3 (Höhe des Stromistwertes) Nein 6865 1-537 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 538: Anker Kommutierungsinduktivität / Anker Lk

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0.0 [mH] 1000.0 [mH] 0.0 [mH] Beschreibung: Einstellung der Kommutierungsinduktivität im Ankerkreis. 1-538 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 539 Bei 100 % Motor-Bemessungsstrom (p50102) ist die Feldinduktivität um diesen Faktor geringer als bei Feldstrom 0. Abhängigkeit: Siehe auch: p50116 Hinweis: Der Parameter wird beim "Optimierungslauf für Vorsteuerung und Stromregler für den Feldstromregler" (p50051 = 24) automatisch eingestellt. 1-539 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 540: Bi: Sollwertaufbereitung Abminderung Signalquelle / Abmind S_Q

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Verhaltens der Regelung beim Auslösen eines E-Stops. Wert: E-Stop wirkt wie AUS2 E-Stop löst sofortige Impulssperre aus 1-540 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 541: Bi: Hauptschütz Einschalten Signalquelle / H_Schütz Ein S_Q

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung -100.00 [%] 100.00 [%] 0.00 [%] Beschreibung: Einstellung des Sollwerts für den negativen Startimpuls beim Drehzahlregler. 1-541 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 542: Bi: Drehzahlregler Startimpuls Pos/Neg Umschaltung Signalquelle / Startimp Um S_Q

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung der Signalquelle für Fahrkommando 2 beim 4-Stufen-Meisterschalter. 1-542 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 543 Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung 0.00 [%] 110.00 [%] 25.00 [%] Beschreibung: Einstellung des Sollwerts für Sollwertstufe S2 beim 4-Stufen-Meisterschalter. 1-543 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 544 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 1111 bin Beschreibung: Einstellung zur Auswahl der aufzuzeichnenden Kanäle. 1-544 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 545 Start mit Überschreiben Abhängigkeit: Siehe auch: p51700, p51701, p51702, p51703, p51704, p51706 Achtung: Eine eventuell bereits vorhandene Aufzeichnungsdatei wird beim Starten der Schreiberfunktion überschrieben. 1-545 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 546: Bi: Topologieumschaltung Signalquelle / Topo_Um S_Q

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung 0 [ms] 10000 [ms] 100 [ms] Beschreibung: Einstellung der maximalen Dauer der Umschaltung der Leistungsteiltopologie. 1-546 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 547 12-puls seriell parallel zu Master 12-puls seriell parallel zu Slave 12-puls seriell Master, Slave ist Diodenbrücke Abhängigkeit: Siehe auch: p51799 Hinweis: Anmerkungen wie bei p51800 1-547 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 548: Folgesteuerung Einschaltschwelle/Hysterese / Folgestrg Ein/Hyst

    Alleiniges Leistungsteil im 1-phasigen Betrieb (Netz-Anschluss an den Eingängen 1U und 1V). Zu Wert = 3: Alleiniges Leistungsteil im 3-phasigen Betrieb (= Standard). Zu Wert = 21: 12-puls-Parallelschaltung mit zentraler Steuerwinkelerzeugung im Master (= Standard). 1-548 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 549 (Serienschaltung, Parallelschaltung). Der Datenaus- tausch über die Parallelschaltschnittstelle ermöglicht die Zusammenarbeit der Leistungsteile und dient zusätzlich zum Austausch von BICO-Signalen. 1-549 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 550 Einstellung der Signalquellen für die Sendedaten bei Betrieb des Geräts als Slave an der Parallelschaltschnittstelle. Index: [0] = Wort 1 [1] = Wort 2 [2] = Wort 3 [3] = Wort 4 1-550 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 551 Störung F60014 ausgelöst. Wert = 0.0: Die Telegrammüberwachung ist ausgeschaltet. Wert = 0.001 ... 65.000: Die Telegrammüberwachung ist eingeschaltet. Abhängigkeit: Siehe auch: p50099, r53310 1-551 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 552 Station 8 sendet Daten Nein Station 9 sendet Daten Nein Station 10 sendet Daten Nein Station 11 sendet Daten Nein Station 12 sendet Daten Nein 1-552 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 553 [10] = Wort 11 [11] = Wort 12 [12] = Wort 13 [13] = Wort 14 [14] = Wort 15 [15] = Wort 16 1-553 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 554 - Wenn die hier eingestellt Anzahl kleiner ist als die tatsächliche Anzahl der Teilnehmer der Parallelschaltschnitt- stelle, dann der Ausfall eines Teils von Teilnehmern ignoriert. - Die Einstellung 1 bedeutet, dass die Überwachung inaktiv ist. 1-554 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 555: Messleitung Anschluss / Messltg Anschl

    [0] = Netzspannung [1] = Ankerspannung Hinweis: Der Parameter ist nur beim Control Module wirksam. Der Parameterwert gibt den Nenn-Effektivwert der maximal erfassbaren Netzspannung an. 1-555 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 556 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung des Typs beim Leistungsteil. Wert: 2-Quadrant-Leistungsteil 4-Quadrant-Leistungsteil 1-556 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 557 Der Temperatursensor NTC ist bei der Baugruppe A7109 bzw. A7116 an Klemme XT5, XT6 bzw. XT7 anzuschlie- ßen. Der Parameter ist nur beim Control Module wirksam. 1-557 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 558: Externe Störung Modus / Ext Stör Mod

    Siehe auch: r53140 Hinweis: Der Parameter ist nur beim Control Module änderbar. Zu Wert = 1: Das Eingangssignal steht über Binektorausgang r53140.4 zur weiteren Verschaltung bereit. 1-558 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 559: Externes Feld Überwachung / Ext Feld Überw

    Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Einstellung zum Aktivieren/Deaktivieren der Überwachung für das externe Feld. Wert: Deaktiviert Aktiviert Abhängigkeit: Siehe auch: p50082 1-559 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 560: Netznulldurchgänge Versatzwinkel Fest / Netz Versatz Fest

    [2] = Thyristorpaar 2-3 (VW+) [3] = Thyristorpaar 3-4 (UV-) [4] = Thyristorpaar 4-5 (WU+) [5] = Thyristorpaar 5-6 (VW-) Abhängigkeit: Siehe auch: p51845, p51847 1-560 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 561: Ci: Netznulldurchgänge Versatzwinkel Thyristorpaarabhängig S_Q / Netz Versatz S_Q

    Dies ist nur in speziellen Sonderfällen zu verwenden, in denen die Genauigkeit der geräteinternen Ankerstromist- werterfassung als nicht ausreichend erachtet wird. Beim Control Module gilt: p51852 = 0: p51824 ist wirksam p51852 > 0: p51824 ist unwirksam 1-561 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 562: Stromistwerterfassung Analogeingang Spannung Bei Bemessungs-Ia

    Einstellung der Ankerspannung, die dem Spannungswert +10 V am Analogeingang 2 (X177.29/30) entspricht. Abhängigkeit: Siehe auch: p51854 Hinweis: Der Parameter ist nur wirksam bei p51854 = 1. 1-562 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 563 Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang mit dem konstanten Festwert -200 %. 1-563 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 564 Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Rohwert am Analogeingang "Hauptsollwert" (X177.25/26). 1-564 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 565 Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den analogen "Wahleingang 1" (X177.27/28). 1-565 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 566 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Rohwert am Analogeingang 4 (X177.3/4) der CUD. Abhängigkeit: Siehe auch: r52021 1-566 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 567 Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für das Ergebnis der Wandlung am Analogeingang 6 (X177.7/8) der CUD. 1-567 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 568: Co: Hochlaufgeber Bremsweg (Unsigned32) / Hlg Bremsweg U32

    Der notwendige Bremsweg errechnet sich unter der Annahme, dass am Hochlaufgebereingang der Drehzahlsoll- wert 0 vorgegeben wird und der Drehzahlistwert auf den Wert 0 läuft unter Berücksichtigung der eingestellten Rücklaufzeit und Verrundungen. 1-568 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 569 - Heißleiter K227 (p50490 = 7) - PT1000 (p50490 = 8) Siehe auch: p50490 Hinweis: Bei p50490 = 0, 2 ... 5 wird der Wert 0 angezeigt. 1-569 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 570: Co: Anker Steuerwinkel Vor Begrenzung / St_Winkel Vor Begr

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang für den Stromanstieg im Anker (dIa/dt) in A/s. 1-570 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 571: Co: Ankerstromistwert Über 6 Zyklen Gemittelt Motorbezogen / Ia_Ist 6 Zyk Mot

    Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang des vorzeichenbehafteten Ankerstromistwerts. Der Wert ist über 6 Zündzyklen gemittelt. 1-571 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 572: Co: Ankerstromregelung Stromreglerausgang P-Anteil / Ia_Reg Ausg P-Ant

    Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang des vorzeichenbehafteten Ankerstromistwerts. Der Wert ist über 1 Zündzyklus gemittelt. 1-572 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 573 Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Stromreglersollwert vor der Betragsbildung bei der Ankerstromregelung. 1-573 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 574: Co: Strombegrenzung Ankerstromsollwert Vor Getriebeschonung / Ia_Soll Vor Getr

    Anzeige und Konnektorausgang für die Wirkleistung bei rein ohmscher Last (= r52126 * r52127). Der Wert ist gemittelt über sechs Zündzyklen. Hinweis: Diese Größe wird für Heizanwendungen (Effektivwert-Stromregelung bzw. Effektivwert-Leistungsregelung) benö- tigt. 1-574 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 575: Co: Strombegrenzung Ankerstromsollwert Nach Getriebeschonung / Ia_Soll Nach Getr

    Siehe auch: p50600 Hinweis: Dieser Parameter wird beim Speisen des Steuersatzes mit Ua_soll berechnet. -100 % entsprechen 180 Grad +100 % entsprechen 0 Grad 1-575 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 576: Co: Strombegrenzung Ankerstromgrenze Positiv Minimal / Ia_Grenze Pos Min

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Ankerstromregler-Sollwert vor der Begrenzung (mit Zusatzsollwert). 1-576 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 577: Co: Drehzahlbegrenzungsregler Stromreglersollwert Vor Begrenzung / Ia_Soll Vor Begr

    Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die wirksame untere Momentengrenze (Minimalwert) beim Drehzahlbegren- zungsregler. Abhängigkeit: Siehe auch: r52136 1-577 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 578: Co: Momentenbegrenzung Momentensollwert Nach Begrenzung / M_Begr Soll N Begr

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die kleinste positive Momentengrenze für den Anker. 1-578 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 579: Co: Momentenbegrenzung Anker Momentengrenze Max Neg / M_Gr Anker Max Neg

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den auf p50100 * p50102 bezogenen Momentenistwert. 1-579 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 580: Co: Drehzahlregler Soll-Ist-Differenz Ausgang / Soll-Ist-Dif Ausg

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Ausgangswert des Drehzahlreglers. 1-580 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 581: Co: Drehzahlregler Auswahl Istwert Betrag / Ausw Istw Betrag

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang des ausgewählten Drehzahlistwerts als Betragswert beim Drehzahlregler. 1-581 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 582: Co: Drehzahlregler Auswahl Istwert / Ausw Istw

    Anzeige und Konnektorausgang des Ausgangswerts der Kompensation von Reibung und Trägheitsmoment. Abhängigkeit: Siehe auch: p50223 Hinweis: Bei p50223 = 1 gilt: Dieser Wert wird dem Ausgang des Drehzahlreglers addiert. 1-582 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 583: Co: Kompensation Reibung Ausgangswert / Komp Reib Ausg

    Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Ausgangswert von Bandsperre 1. Abhängigkeit: Siehe auch: p50201, p50202, p50628 1-583 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 584: Co: Bandsperre 2 Ausgangswert / Bandsp 2 Ausg

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Drehzahlsollwert bei "Begrenzung hinter Hochlaufgeber". 1-584 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 585: Co: Sollwertaufbereitung Hauptsollwertbegr Neg Vorbelegung 0 / H_Soll Neg Def

    Anzeige und Konnektorausgang für den Vorbelegungswert der variablen negativen Hauptsollwertbegrenzung mit Index 3. Abhängigkeit: Siehe auch: p50642 Hinweis: Der Wert stellt die Invertierung von p50642[3] dar. 1-585 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 586: Co: Hochlaufgeber Sollwert Vor Hochlaufgeber / Hlg Sollw Vor Hlg

    Anzeige und Konnektorausgang für die Summe "Hauptsollwert (begrenzt) + Zusatzsollwert" nach der Sollwertab- minderung. Abhängigkeit: Siehe auch: p51607, p51608, r52195 Hinweis: Die Sollwertabminderung wird über p51608 eingestellt und über Binektoreingang p51607 aktiviert/deaktiviert. 1-586 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 587: Co: Sollwertaufbereitung Sollwert Vor Abminderung / Sollw Vor Abmind

    Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die Summe aller Kriechsollwerte (p504441[0...7]). Abhängigkeit: Siehe auch: p50440, p50441 1-587 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 588: Co: Tippsollwert Ausgang / Tippsollw Ausg

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang des Sollwertes abhängig vom Tippen. 1-588 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 589: Co: Pendeln Ausgang Nach Auswahl / Pendeln Aus N Ausw

    - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Festsollwert nach Einfluss durch Advanced Operator Panel 30 (AOP30). Abhängigkeit: Siehe auch: p50433 1-589 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 590: Co: Motorpotenziometer Ausgang / Mop Ausg

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige des Feld-Steuerwinkels vor der Begrenzung durch die Kommandostufe. 1-590 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 591: Co: Feldstromregelung Vorsteuerung Und Feldstromregler Ausgang / If_Reg Vorst+Reg

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die Soll-Ist-Differenz bei der Feldstromregelung. 1-591 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 592: Co: Feldstromregelung Vorsteuerung Ausgang / If_Reg Vorst Ausg

    Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die obere Grenze des Feldstromsollwerts. Abhängigkeit: Siehe auch: r50073, p50102, p50613 1-592 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 593: Co: Feldstromsollwertbegrenzung Ausgang Nach Begrenzung / If_Begr Ausg Begr

    --> r52277 = 100 % Bei p50081 = 1 gilt: --> r52277 = Summe der Ausgänge von EMK-Regler und EMK-Vorsteuerung. Abhängigkeit: Siehe auch: p50081 1-593 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 594: Co: Emk-Regler Vorsteuerung Und Regler Ausgang / Emk Vorst+Reg Ausg

    Einheitenwahl: - Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang der Soll-Ist-Differenz beim EMK-Regler. 1-594 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 595 Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für den Betrag des Sollwerts beim EMK-Regler. Abhängigkeit: Siehe auch: p50615 1-595 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 596: Co: Ankerspannung Istwert Betrag / Ua Istw Betr

    Anzeige und Konnektorausgang für den vorzeichenbehafteten Istwert der Ankerspannung. Abhängigkeit: Siehe auch: r52291 Hinweis: 100 % entsprechen p50078[0] * (3 * sqrt(2)) / Pi 1-596 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 597: Co: Emk-Regler Vorsteuerung Ausgang / Emk Reg Vorst Ausg

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die Netzspannung U-V im Ankerkreis. 1-597 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 598 - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für die Netzfrequenz im Ankerkreis. Der Wert ist in Prozent und bezogen auf 50 Hz. 1-598 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 599: Co: Motor Leistung Abgegeben Gemittelt / Mot P Abgege Gem

    Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang des Gegenspannungsverhältnisses EMK/U_Netz. Abhängigkeit: Siehe auch: r52122, r52305 1-599 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 600 Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang für den in p50403 eingestellten Festwert 3. Abhängigkeit: Siehe auch: p50403 1-600 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 601 Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang für den in p50408 eingestellten Festwert 8. Abhängigkeit: Siehe auch: p50408 1-601 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 602 Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Konnektorausgang für den in p50413 eingestellten Festwert 13. Abhängigkeit: Siehe auch: p50413 1-602 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 603 - [%] Beschreibung: Anzeige und Konnektorausgang für den negativen Sollwert des Startimpulses beim Drehzahlregler. Der Sollwert wird über p51652 bewertet. Abhängigkeit: Siehe auch: p51652 1-603 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 604: Co: Meisterschalter Sollwert Ausgang / Sollw Ausg

    Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang für Wort 2 der Empfangsdaten bei der Peer-to-Peer-Schnittstelle (P2P-SS). Abhängigkeit: Siehe auch: r52607 1-604 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 605 P2P-SS Empfangsdaten Bit 9 9300 P2P-SS Empfangsdaten Bit 10 9300 P2P-SS Empfangsdaten Bit 11 9300 P2P-SS Empfangsdaten Bit 12 9300 P2P-SS Empfangsdaten Bit 13 9300 1-605 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 606 P2P-SS Empfangsdaten Bit 11 9300 P2P-SS Empfangsdaten Bit 12 9300 P2P-SS Empfangsdaten Bit 13 9300 P2P-SS Empfangsdaten Bit 14 9300 P2P-SS Empfangsdaten Bit 15 9300 1-606 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 607 P2P-SS Empfangsdaten Bit 12 9300 P2P-SS Empfangsdaten Bit 13 9300 P2P-SS Empfangsdaten Bit 14 9300 P2P-SS Empfangsdaten Bit 15 9300 Abhängigkeit: Siehe auch: r52605 1-607 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 608: Co/Bo: Binektor-Konnektor-Wandler Ausgang / Bin/Kon Ausg

    Abhängigkeit: Siehe auch: r52720 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschal- tung bereit. 1-608 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 609: Co: Parallelschaltschnittstelle Slave 1 Empfangsdaten Wortweise / Slave1 Empf Wortw

    Abhängigkeit: Siehe auch: r52722 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschal- tung bereit. 1-609 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 610: Co: Parallelschaltschnittstelle Slave 3 Empfangsdaten Wortweise / Slave3 Empf Wortw

    Abhängigkeit: Siehe auch: r52724 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschal- tung bereit. 1-610 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 611: Co: Parallelschaltschnittstelle Slave 5 Empfangsdaten Wortweise / Slave5 Empf Wortw

    Abhängigkeit: Siehe auch: r52726 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschal- tung bereit. 1-611 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 612: Co: Parallelschaltschnittstelle Slave 7 Empfangsdaten Wortweise / Slave7 Empf Wortw

    Abhängigkeit: Siehe auch: r52728 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschal- tung bereit. 1-612 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 613: Co: Parallelschaltschnittstelle Slave 9 Empfangsdaten Wortweise / Slave9 Empf Wortw

    Abhängigkeit: Siehe auch: r52730 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschal- tung bereit. 1-613 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 614: Co: Parallelschaltschnittstelle Slave 11 Empfangsdaten Wortweise / Slave11 Empf Wortw

    Abhängigkeit: Siehe auch: r52732 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschal- tung bereit. 1-614 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 615: Co: Parallelschaltschnittstelle Slave 13 Empfangsdaten Wortweise / Slave13 Empf Wortw

    Abhängigkeit: Siehe auch: r52734 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschal- tung bereit. 1-615 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 616: Co: Parallelschaltschnittstelle Slave 15 Empfangsdaten Wortweise / Slave15 Empf Wortw

    Abhängigkeit: Siehe auch: r52736 Hinweis: Die Empfangsdaten in Wort 1 stehen auch in nicht normierter Form bitweise und wortweise zur weiteren Verschal- tung bereit. 1-616 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 617: Co/Bo: Parallelschaltschnittstelle Master Empfangswort 1 Bitweise / Master Empf1 Bitw

    Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52701 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. 1-617 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 618: Co/Bo: Parallelschaltschnittstelle Slave 2 Empfangswort 1 Bitweise / Slave2 Empf1 Bitw

    Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52703 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. 1-618 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 619: Co/Bo: Parallelschaltschnittstelle Slave 4 Empfangswort 1 Bitweise / Slave4 Empf1 Bitw

    Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52705 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. 1-619 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 620: Co/Bo: Parallelschaltschnittstelle Slave 6 Empfangswort 1 Bitweise / Slave6 Empf1 Bitw

    Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52707 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. 1-620 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 621: Co/Bo: Parallelschaltschnittstelle Slave 8 Empfangswort 1 Bitweise / Slave8 Empf1 Bitw

    Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52709 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. 1-621 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 622: Co/Bo: Parallelschaltschnittstelle Slave 10 Empfangswort 1 Bitweise / Slave10 Empf1 Bitw

    Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52711 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. 1-622 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 623: Co/Bo: Parallelschaltschnittstelle Slave 12 Empfangswort 1 Bitweise / Slave12 Empf1 Bitw

    Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52713 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. 1-623 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 624: Co/Bo: Parallelschaltschnittstelle Slave 14 Empfangswort 1 Bitweise / Slave14 Empf1 Bitw

    Nein 9352 Bit 15 Nein 9352 Abhängigkeit: Siehe auch: r52715 Hinweis: Das Empfangswort 1 steht auch in normierter Form wortweise zur weiteren Verschaltung bereit. 1-624 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 625: Co/Bo: Parallelschaltschnittstelle Slave 16 Empfangswort 1 Bitweise / Slave16 Empf1 Bitw

    Nicht bei Motortyp: - Normierung: PERCENT Expertenliste: 1 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige und Konnektorausgang von Ausgang 0 beim Optimierungslauf. 1-625 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 626 Anzeige und Konnektorausgang für die Rohwerte bei den Messungen von Power Stack ASIC 1. Bei Geräten mit 480 V gilt: - 0 entspricht -825.0 V - 32767 entspricht 0 V - 65535 entspricht +825.0 V 1-626 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 627 [0] = Rohwert Spannung 3U3W [1] = Rohwert Spannung 3C3D [2] = Rohwert Feldstrom Abhängigkeit: Siehe auch: r52921, r52923 Hinweis: Dieser Parameter dient nur zur internen Diagnose. 1-627 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 628 - [A] - [A] Beschreibung: Anzeige und Konnektorausgang für die Abtastwerte bei Ankerstrom und Feldstrom. Index: [0] = Ankerstrom Ia [1] = Feldstrom If 1-628 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 629: Anker Netznulldurchgänge Abweichung / Anker Netznull Abw

    - [V] - [V] - [V] Beschreibung: Anzeige des DC-Offsets (= Gleichstromanteils) der Anker-Netzphasen in Volt. Index: [0] = Ankerphase UV [1] = Ankerphase VW 1-629 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 630 Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Zeitpunkts (Timer-Wert) des letzten negativen Nulldurchgangs der Ankerphase UV. Hinweis: Die Anzeige ist in der Einheit [10 ns]. 1-630 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 631: Ursache Für Anker-Zündimpuls / Urs Anker-Zündimp

    2: Zündwinkel = Alpha-W (= p50151, da Ia <> 0 oder Ia = 0 seit weniger als 125 µs). 3: Zündwinkel = Alpha-W (= 165 °, da Ia = 0 seit mehr als 125 µs). 1-631 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 632 Ursache: Thyristorsperrspannungsüberwachung meldet "Thyristor leitend". 31, 32: MI, MII Alpha-W-Impuls ohne Zweitimpuls in der alten Momentenrichtung. Ursache: Ia war noch nicht 625 µs lang = 0. 1-632 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 633 Bit 6 = 1: Es wurde in Momentenrichtung 1 gezündet Bit 7 = 1: Es wurde in Momentenrichtung 2 gezündet Hinweis: Dieser Parameter dient für SIEMENS-interne Fehlerdiagnose. 1-633 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 634: Co/Bo: Cud Digitaleingänge Status / Cud Di Status

    Zu Bit 04 ... 07: Die Klemme muss als Ausgang eingestellt sein (p50789[0...3] = 1). Hinweis: DO: Digital Output (Digitalausgang) DI/DO: Bidirectional Digital Input/Output (Digitaleingang/-ausgang bidirektional) 1-634 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 635: Co/Bo: Cud Digitalausgänge Überlastüberwachung / Cud Do Überlast

    Drehzahlsollwert positiv Nein 8025 Drehzahlsollwert positiv invertiert Nein 8025 Überdrehzahl Nein 8025 Überdrehzahl invertiert Nein 8025 Drehzahlistwert positiv Nein 8025 Drehzahlistwert positiv invertiert Nein 8025 1-635 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 636: Co/Bo: Cud Analogeingänge Meldung Drahtbruch / Cud Ai Drahtbr

    Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Status von der Ansteuerung des Hauptschützes. Bitfeld: Signalname 1-Signal 0-Signal Hauptschütz EIN Nein 2070 Abhängigkeit: Siehe auch: p51619 1-636 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 637: Co/Bo: Motorsteuerung Checks / Mot Überw Zust

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektorausgang/Binektorausgang für den Zustand der Gerätelüfter. 1-637 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 638: Co/Bo: Lüfter Und Externe Störung / Lüfter Ext Stör

    Lüfter Ein Lüfter Ein invertiert Lüfter Relais Status Eingeschaltet Ausgeschaltet Externe Störung Nein Externe Störung invertiert Nein Abhängigkeit: Siehe auch: p51832, p51833, p51834, p51835 1-638 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 639: Co/Bo: Netz Zustand / Netz Zustand

    Dyn. Index: - Funktionsplan: 6950 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Sperrzustands der Thyristoren. 1-639 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 640: Co/Bo: Leistungsteil I2T Zustand / Lt I2T Zustand

    Anzeige des Zustands beim Drehzahlbegrenzungsregler und bei der Momentenbegrenzung. Bitfeld: Signalname 1-Signal 0-Signal Positive Drehzahlgrenze erreicht Nein 6835 Negative Drehzahlgrenze erreicht Nein 6835 Begrenzungsregler aktiv Nein 6835 Positive Momentengrenze erreicht Nein 6830 1-640 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 641 3115 Tippsollwert Hochlaufgeber umgehen 3125 Kriechsollwert Hochlaufgeber umgehen 3130 Festsollwertaufschaltung aktiv Nein 3115 Sollwert von AOP/PC aktiv Nein 3113 Tippsollwert ist Null Nein 3125 1-641 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 642: Co/Bo: Hochlaufgeber Zustand / Hlg Zustand

    P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Zustands der Kommandostufe für die Feldsteuerung. 1-642 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 643: Co/Bo: Ankerstrom Zustand / Ia Zustand

    Dyn. Index: - Funktionsplan: 3110 P-Gruppe: - Einheitengruppe: - Einheitenwahl: - Nicht bei Motortyp: - Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige des Zustands beim Motorpotenziometer. 1-643 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 644: Co/Bo: Sicherungen An X23B Zustand / Sicherungen X23B

    Normierung: - Expertenliste: 1 Werkseinstellung Beschreibung: Anzeige und Konnektor-/Binektorausgang für den Zustand der Sicherungen an X23C. Die Sicherungen werden über den Anschluss A7112:X23C überwacht. 1-644 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 645: Co/Bo: Sicherungen An X23D Zustand / Sicherungen X23D

    Die Sicherungen werden nur im Betriebszustand o7.0 auf "Okay" gesetzt. In allen anderen Betriebszuständen wer- den die Sicherungen auf "Durchgebrannt" gesetzt. Der Parameter ist nur beim Control Module relevant. 1-645 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 646: Co/Bo: Sicherungen An X23F Zustand / Sicherungen X23F

    Anzeige des Zustands der Telegrammüberwachung bei der Peer-to-Peer-Schnittstelle (P2P-SS). Bitfeld: Signalname 1-Signal 0-Signal Telegrammüberwachungszeit abgelaufen Nein 9300 Telegrammüberwachungszeit abgelaufen Nein 9300 und Impuls 1s steht an 1-646 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 647: Co/Bo: Parallelschaltschnittstelle Telegrammüberwachung Zustand / Par_Ss Überw Zust

    Anzeige und BICO-Ausgang für die Ansteuerung der Schütze zur Umschaltung der Leistungsteiltopologie. Bitfeld: Signalname 1-Signal 0-Signal Leistungsteiltopologie 1 Angefordert Nicht angefordert 9360 Leistungsteiltopologie 2 Angefordert Nicht angefordert 9360 Abhängigkeit: Siehe auch: p51790 1-647 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 648 Einheitengruppe: - Einheitenwahl: - (PROFINET), Nicht bei Motortyp: - Normierung: - Expertenliste: 1 CU_DC_R_S (PROFINET), CU_DC_S (PROFINET) Werkseinstellung Beschreibung: Anzeige von PROFINET IP of Station. 1-648 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 649: Parameter Für Datensätze

    CI: Technologieregler Sollwert 2 / Tec_reg Sollwert 2 p2264[0...n] CI: Technologieregler Istwert / Tec_reg Istwert p2286[0...n] BI: Technologieregler Integrator anhalten / Tec_reg Integ Stop 1-649 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 650 CI: Sollwertaufbereitung Zusatzsollwert Signalquelle / Z_soll S_q p50646[0...n] BI: Hochlaufgeber Hochfahrintegrator Freigabe Signalquelle / Hochf_int Frg S_q p50647[0...n] BI: Hochlaufgeber-Nachführung Aktivierung Signalquelle / HLG-Nachf Akt S_q 1-650 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 651: Parameter Für Antriebsdatensätze (Drive Data Set, Dds)

    Motor Bemessungs-Ankerstrom / Mot Bemes-I_Anker p50101[0...n] Motor Bemessungs-Ankerspannung / Mot Bemes-U_Anker p50102[0...n] Motor Bemessungs-Erregerstrom / Mot Bemes-I_Err p50103[0...n] Motor Erregerstrom minimal / Mot I_Err min 1-651 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 652 Kommandostufe Alpha-W-Impulse Zweitimpulse gesperrt / Kommando Alpha-W1 p50162[0...n] EMK Auswahl / EMK Ausw p50163[0...n] EMK Glättung Auswahl / EMK Glättung Ausw p50164[0...n] Ankerstromregelung P-Anteil Aktivierung / Ia_reg Kp Akt 1-652 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 653 EMK-Regler I-Anteil Aktivierung / EMK-Reg I-Ant Akt p50275[0...n] EMK-Regler P-Verstärkung / EMK-Reg Kp p50276[0...n] EMK-Regler Nachstellzeit / EMK-Reg Tn p50277[0...n] EMK-Regler Statik / EMK-Reg Statik 1-653 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 654 Meldungen Soll-Ist-Abweichung 2 Schwelle / Soll-Ist 2 Schw p50377[0...n] Meldungen Soll-Ist-Abweichung 2 Hysterese / Soll-Ist 2 Hyst p50378[0...n] Meldungen Soll-Ist-Abweichung 2 Ausschaltverzögerung / Soll-Ist 2 t_Aus 1-654 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 655 Momentenbegrenzung M_soll_faktor bei Folgebetrieb / M_soll_fakt F_betr p50512[0...n] Drehzahlbegrenzungsregler Maximaldrehzahl Drehrichtung positiv / n_max Drehr pos p50513[0...n] Drehzahlbegrenzungsregler Maximaldrehzahl Drehrichtung negativ / n_max Drehr neg 1-655 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 656 Drehzahlregler Startimpuls positiv Sollwert / Startimp pos Sollw p51652[0...n] Drehzahlregler Startimpuls negativ Faktor / Startimp neg Fakt p51653[0...n] Drehzahlregler Startimpuls negativ Sollwert / Startimp neg Sollw 1-656 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 657: Parameter Für Geberdatensätze (Encoder Data Set, Eds)

    Geber SSI Warnbit / Geb SSI Warnbit p0436[0...n] Geber SSI Paritybit / Geb SSI Paritybit p0437[0...n] Sensor Module Konfiguration erweitert / SM Konfig erw 1-657 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 658 Nullmarkenüberwachung Toleranzfenster Warnschwelle positiv / NM Tol A_schw pos p4684[0...n] Nullmarkenüberwachung Toleranzfenster Warnschwelle negativ / NM Tol A_schw neg p4685[0...n] Drehzahlistwert Mittelwertbildung / n_ist Mittelwert p4686[0...n] Nullmarke Mindestlänge / NM Mindestlänge 1-658 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 659: Parameter Für Schreibschutz Und Know-How-Schutz

    Trace Aufzuzeichnendes Signal 7 / Trace Aufz Sig 7 p4780[0...1] Trace Physikalische Adresse Signal 0 / Trace Phy Adr Sig0 p4781[0...1] Trace Physikalische Adresse Signal 1 / Trace Phy Adr Sig1 1-659 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 660 Blinken Komponentennummer / Blinken Kompo_nr p9211 Blinken Funktion / Blinken Fkt p9400 Speicherkarte sicher entfernen / Sp_karte entf p9484 BICO-Verschaltungen Signalquelle suchen / BICO S_q such 1-660 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 661 Blinken Komponentennummer / Blinken Kompo_nr p9211 Blinken Funktion / Blinken Fkt p9400 Speicherkarte sicher entfernen / Sp_karte entf p9484 BICO-Verschaltungen Signalquelle suchen / BICO S_q such 1-661 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 662: Parameter Mit "Khp_Active_Read

    KHP OEM-Ausnahmeliste Anzahl Indizes für p7764 / KHP OEM Anz p7764 p7764[0...n] KHP OEM-Ausnahmeliste / KHP OEM-Ausn_liste p7852 Anzahl Indizes für r7853 / Anz Indizes r7853 p9902 Solltopologie Anzahl der Indizes / Solltopo Indizes 1-662 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 663: Funktionspläne

    2.19 Terminal Module 15 für SINAMICS (TM15DI/DO) 2-830 2.20 Terminal Module 31 (TM31) 2-834 2.21 Terminal Module 150 (TM150) 2-845 2.22 Basic Operator Panel 20 (BOP20) 2-849 2-663 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 664 2440 – PZD-Empfangssignale Verschaltung ....... . . 2-701 2-664 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 665 2750 – Bremsensteuerung ..........2-732 2-665 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 666 6845 – Strombegrenzung (Teil 2) ......... 2-766 2-666 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 667 7958 – Regelung (r0108.16 = 1) ......... . 2-797 2-667 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 668 9360 – Umschaltung der Leistungsteiltopologie ......2-829 2-668 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 669 9912 – Steuerwort Verschaltung ......... . 2-850 2-669 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 670: Erklärungen Zu Den Funktionsplänen

    1020 – Erläuterung der Symbole (Teil 1) 2-671 1021 – Erläuterung der Symbole (Teil 2) 2-672 1022 – Erläuterung der Symbole (Teil 3) 2-673 1030 – Umgang mit BICO-Technik 2-674 2-670 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 671 pxxxx[y...z] (Def.x) (Def.x)
  • Seite 673 pyyyy pxxxx...
  • Seite 674 722.0 1050...

  • Seite 675: Übersichten

    2-679 1722 – CUD links, CUD rechts 2-680 1781 – Terminal Module 15 für SINAMICS (TM15DI/DO) 2-681 1840 – Terminal Module 31 (TM31) 2-682 2-675 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 677 v 1.4...
  • Seite 679 <1> <1> <2> <2>...
  • Seite 680 [9350]...

  • Seite 683: Cud Ein-/Ausgangsklemmen

    2085 – Analogeingänge (AI 3 ... AI 4) 2-691 2090 – Analogeingänge (AI 5 ... AI 6) 2-692 2095 – Analogausgänge (AO 0 ... AO 1) 2-693 2-683 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 684 CUD DI Sim Anw CUD DI Sim Sollw p50765.0 (0) p50766.0 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.1 (0) p50766.1 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.2 (0) p50766.2 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.3 (0) p50766.3 (0)
  • Seite 686 CUD DI Sim Anw CUD DI Sim Sollw p50765.4 (0) p50766.4 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.5 (0) p50766.5 (0)
  • Seite 687 CUD DI Sim Anw CUD DI Sim Sollw p50765.6 (0) p50766.6 (0) CUD DI Sim Anw CUD DI Sim Sollw p50765.7 (0) p50766.7 (0)
  • Seite 689 CUD AI 0 Sim Sollw -130.0...130.0 [%] p50707 (0.0) CUD AI 0 Sim Anw p50709 (0) ±10V ±20mA AI H_istw Sim Soll -130.0...130.0 [%] p50747 (0.0) AI H_istw Sim Anw p50749 (0)
  • Seite 690 CUD AI 1 Sim Sollw -130.0...130.0 [%] p50717 (0.0) CUD AI 1 Sim Anw p50719 (0) ±10V ±20mA CUD AI 2 Sim Sollw -130.0...130.0 [%] p50727 (0.0) CUD AI 2 Sim Anw p50729 (0) ±10V...
  • Seite 691 Schn AI Sim Sollw -130.0...130.0 [%] p50737[0] (0.0) Schn AI Sim Anw p50739[0] (0) ±10V Schn AI Sim Sollw -130.0...130.0 [%] p50737[1] (0.0) Schn AI Sim Anw p50739[1] (0) ±10V...
  • Seite 692 Schn AI Sim Sollw -130.0...130.0 [%] p50737[2] (0.0) Schn AI Sim Anw p50739[2] (0) ±10V Schn AI Sim Sollw -130.0...130.0 [%] p50737[3] (0.0) Schn AI Sim Anw p50739[3] (0) ±10V...

  • Seite 694: Profidrive

    2495 – CU_STW1-Steuerwort 1 Control Unit Verschaltung 2-715 2496 – CU_ZSW1-Zustandswort 1 Control Unit Verschaltung 2-716 2497 – A_DIGITAL Verschaltung 2-717 2498 – E_DIGITAL Verschaltung 2-718 2-694 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 696 IF1 PZD Telegr p00922 (999)

  • Seite 719: Interne Steuer-/Zustandsworte

    2-721 2546 – Steuerwort Störungen/Warnungen 2-722 2548 – Zustandswort Störungen/Warnungen 1 und 2 2-723 2580 – Steuerwort Ablaufsteuerung 2-724 2585 – Zustandswort Ablaufsteuerung 2-725 2-719 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 724 DI 2 (X177.13) r53010.4 p51618 (0) LOCAL Freig Verh...

  • Seite 726: Ablaufsteuerung

    Ablaufsteuerung Funktionspläne 2650 – Steuerwerk (Teil 1) 2-727 2651 – Steuerwerk (Teil 2) 2-728 2655 – Fehlende Freigaben, Logik-Verknüpfungen 2-729 2660 – Optimierungsläufe 2-730 2-726 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 729 & >1...

  • Seite 731: Bremsensteuerung

    Funktionspläne Bremsensteuerung Bremsensteuerung Funktionspläne 2750 – Bremsensteuerung 2-732 2-731 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 733: Sollwertkanal

    3150 – Hochlaufgeber (Teil 1) 2-743 3151 – Hochlaufgeber (Teil 2) 2-744 3152 – Hochlaufgeber (Teil 3) 2-745 3155 – Begrenzung hinter Hochlaufgeber 2-746 2-733 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 734 r00000.00 r00000 r00001.00 r00001...
  • Seite 741 DI 1 (X177.12) r53010.02...
  • Seite 742 p02000...
  • Seite 744 >1 >1...
  • Seite 745 p00408 p00418...

  • Seite 747: Geberauswertung

    2-751 4730 – Geberschnittstelle, Sendesignale Geber 1 ... 2 2-752 4735 – Referenzmarkensuche Geber 1 ... 2 2-753 4750 – Absolutwert bei Inkrementalgeber 2-754 2-747 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 748 &...
  • Seite 754 SM Konfig erw XIST1_ERW Res Mod p00437[E].13 p04652[0...1] (0) >1...

  • Seite 755: Regelung Ankerkreis

    6858 – Steuersatzkennlinie Linearisierung 2-773 6860 – Kommandostufe, Ankersteuersatz 2-774 6862 – Begrenzungen Zustand 2-775 6865 – Simulationsbetrieb/Thyristorcheck/Kommutierungsüberwachung 2-776 6895 – Netzabhängige EMK-Reduktion 2-777 2-755 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 759 [1020.7] [1721] [6805.8] p50237[D] p50238[D] p50239[D]...
  • Seite 766 <1> <1>...
  • Seite 769 1,35 *...
  • Seite 770 [1020.7] [1721] p50573[D] p50571[D] p50570[D] 100% p50100[D] r50072[1] p51591[D] p50574[D] p50572[D] 100% p50078[0] r50072[1] p50110[D]...
  • Seite 774 Folgestrg Ein/Hyst p51797[0...1] (35)
  • Seite 777 [1020.7] p50286[D] (110.0 %) p50285[D] (0.00 s) p50288[D] (100.0 %) 100% p50287[D] (0.0 %)

  • Seite 778: Regelung Feldkreis

    6905 – Feldstromsollwertbegrenzung 2-781 6908 – Feldstromregler Adaption 2-782 6910 – Feldstromregelung 2-783 6912 – Feldstromistwerterfassung 2-784 6915 – Feldsteuersatz 2-785 6920 – Feldumkehr 2-786 2-778 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 780 a slave <2> p51855 <1> p51854 <1> <2>...
  • Seite 781 If einfr Betr_art p50269 (2)
  • Seite 782 [1020.7] [1721] p50578[D] p50576[D] p50575[D] 100% p50102[D] r50073[1] p51597[D] p50255[D] p50577[D] [6910] 100% p50256[D] [6910] r50074 r50073[1] p50112[D]...
  • Seite 786 8000 μs [1020.7] CUD DO 0 t_Ver CUD DO Inv X177 p50775 (0) p50770[0] (0) CUD DO 1 t_Ver CUD DO Inv p50776 (0) p50770[1] (0) [6805.2] [6810.1] r53195.02 n-ist invertieren p50092[0] 0.0...10.0 [s] If < If_min [8025.5] r53026.00 If_ist < If_soll x [8025.5] r53026.01 [6805.3]...

  • Seite 787: Leistungsteil

    6957 – Sicherungsüberwachung (Control Module) 2-792 6960 – Leistungsteil Eigenschaften 2-793 6965 – Anpassung an externes Leistungsteil (Control Module) 2-794 6970 – Converter Commutation Protector (CCP) 2-795 2-787 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 789 <1> <1> <1>...
  • Seite 795 [1020.7] CCP U_soll Schw ob p51577 C Vorladung U_soll p51578 CCP Löschkommando p51583 P2P Betriebsart <1> p50790 P2P/CCP Busabschl p50795 <1>...

  • Seite 796: Technologieregler

    Funktionspläne Technologieregler 2.14 Technologieregler Funktionspläne 7958 – Regelung (r0108.16 = 1) 2-797 2-796 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 797 <3> [1020.7] Tec_reg Soll1 Skal Tec_reg Ausg Skal 0.00...100.00 [%] Tec_reg Konfig <101> Tec_reg Kp -100.00...100.00 [%] p02255 (100.00) p02252.0 p02295 (100.00) 0.000...1000.000 p02280 (1.000) <1> Tec_reg t_Hochlauf Tec_reg Soll T Tec_reg Tn 0.00...650.00 [s] 0.000...60.000 [s] 0.000...60.000 [s] Tec_reg Soll2 Skal p02257 (1.00) p02261 (0.000) p02285 (0.000)

  • Seite 798: Signale Und Überwachungsfunktionen

    8048 – Geräteinterne Überwachungen 2-810 8049 – Gerätelüfter (Control Module) 2-811 8050 – Schreiberfunktion 2-812 8052 – Diagnosespeicher 2-813 8054 – Interne Diagnose 2-814 2-798 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 800 Meld n > 0 Hyst 0.00...10.00 [%] p50372[D] (0.10) Meld n > 0 Hyst 0.00...10.00 [%] p50372[D] (0.10)
  • Seite 801 Mot_temp_sens Typ p00601[M]...
  • Seite 803 100 % 110 %...
  • Seite 805 LT I2t-Überw Derat p50077 (1.00) LT Fakt K1 Grenzw p50066 (0.50)
  • Seite 806 Ext Feld Überw p51839 (0)
  • Seite 807 [1020.7] Ger_lüfter Lebensd Ger_lüfter h Rücks p50961[0...4] p50962[0...4]...
  • Seite 808 0,5s & & 0,5s &...

  • Seite 815: Störungen Und Warnungen

    Störungen und Warnungen 2.16 Störungen und Warnungen Funktionspläne 8060 – Störpuffer 2-816 8065 – Warnpuffer 2-817 8070 – Stör-/Warntriggerwort (r2129) 2-818 8075 – Stör-/Warnkonfiguration 2-819 2-815 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 816 r02114[0] p3981 p3981 p2102...p2105 p2102...p2105 p2106 p2106 p2107 p2107 p2108, p3110...p3112 p2108, p3110...p3112...
  • Seite 817 p2112 p2112 p2116 p2116 p2117 p2117...

  • Seite 820: Datensätze

    8560 – Befehlsdatensätze (Command Data Set, CDS) 2-821 8565 – Antriebsdatensätze (Drive Data Set, DDS) 2-822 8570 – Geberdatensätze (Encoder Data Set, EDS) 2-823 2-820 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 824: Kommunikation Zwischen Geräten

    9350 – Parallelschaltschnittstelle (Teil 1) 2-826 9352 – Parallelschaltschnittstelle (Teil 2) 2-827 9355 – Parallelschaltschnittstelle (Teil 3) 2-828 9360 – Umschaltung der Leistungsteiltopologie 2-829 2-824 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 825 p51118.0 p51118.15...
  • Seite 829 CUD DO 0 t_Ver CUD DO Inv X177 p50775 (0) p50770[0] (0) k31-1 SINAMICS SINAMICS DCM 1 DCM 2 [9360.6] Topo_um t_Stab CUD DO 1 t_Ver CUD DO Inv p51792 p51800=21 p51800=22 p50776 (0) p50770[1] (0) p51795=31 p51795=32 k30-1 Topo_um Rückm t p51793 Topo_um Arbeitsw 2 p51794...

  • Seite 830: Terminal Module 15 Für Sinamics (Tm15Di/Do)

    9400 – Digitaleingänge/-ausgänge bidirektional (DI/DO 0 ... DI/DO 7) 2-831 9401 – Digitaleingänge/-ausgänge bidirektional (DI/DO 8 ... DI/DO 15) 2-832 9402 – Digitaleingänge/-ausgänge bidirektional (DI/DO 16 ... DI/DO 23) 2-833 2-830 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 831 DC 24 V zum nächsten Gerät...
  • Seite 832 DC 24 V zum nächsten Gerät...
  • Seite 833 DC 24 V zum nächsten Gerät...

  • Seite 834: Terminal Module 31 (Tm31)

    9568 – Analogeingang 1 (AI 1) 2-841 9572 – Analogausgänge (AO 0 ... AO 1) 2-842 9576 – Temperaturauswertung KTY/PTC 2-843 9577 – Sensorüberwachung KTY/PTC 2-844 2-834 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 835 DC 24 V zum nächsten Gerät...
  • Seite 836 DC 24 V zum nächsten Gerät...
  • Seite 839 DC 24 V zum nächsten Gerät...
  • Seite 843 248 °C -140 °C >1...
  • Seite 845 9625 – Temperaturauswertung Struktur (Kanal 0 ... 11) 2-846 9626 – Temperaturauswertung 1x2-, 3-, 4-Leiter (Kanal 0 ... 5) 2-847 9627 – Temperaturauswertung 2x2-Leiter (Kanal 0 ... 11) 2-848 2-845 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 846 TM150 Fehler Ausw p04117[0...2] (0) X531 p4108[0] X532 TM150 Sensortyp p04100[0] p4108[1] X533 p4108[2] X534 p4108[3] X535 p4108[4] X536 p4108[5] 0.83 mA 0.83 mA X53x.1 X53x.1 X53x.1 X53x.1 X53x.2 X53x.2 X53x.2 X53x.2 0.83 mA 0.83 mA 0.83 mA X53x.3 X53x.3 X53x.3 X53x.3 X53x.4...
  • Seite 847 TM150 R_Leit Wert TM150 R_Leit Mes p04110[0...5] p04109[0...5] TM150 F/A_schw -99...251 [°C] p04102[0, 2, 4, 6, 8, 10] (251) TM150 Sensortyp p04100[0...5] TM150 t_Ver p04103[0...5] (0.0) TM150 Glättung akt p04119[0...5] (0) p04118[0...5] TM150 Messmeth p04108[0...5] TM150 Schw Hyst TM150 F/A_schw -99...251 [°C] p04102[1, 3, 5, 7, 9, 11] (251) X53x.1...
  • Seite 848 TM150 Messmeth p04108[0...5] X53x.1 TM150 F/A_schw X53x.2 -99...251 [°C] TM150 R_Leit Wert p04102[12, 14, 16, 18, 20, 22] (251) p04110[6...11] TM150 Sensortyp TM150 t_Ver p04109[6...11] p04100[6...11] p04103[6...11] (0.0) TM150 R_Leit Mes TM150 Glättung akt p04119[6...11] (0) p04118[6...11] TM150 Schw Hyst TM150 F/A_schw -99...251 [°C] TM150 Messmeth...
  • Seite 849 Funktionspläne Basic Operator Panel 20 (BOP20) 2.22 Basic Operator Panel 20 (BOP20) Funktionspläne 9912 – Steuerwort Verschaltung 2-850 2-849 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 851: Störungen Und Warnungen

    Störungen und Warnungen Inhalt Übersicht zu den Störungen und Warnungen 3-852 Liste der Störungen und Warnungen 3-861 3-851 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 852: Übersicht Zu Den Störungen Und Warnungen

    • Die Warnung wird im Warnpuffer eingetragen. Wie werden Warnungen beseitigt? • Warnungen sind selbstquittierend. Wenn die Ursache nicht mehr vorhanden ist, setzen sie sich eigenständig zurück. 3-852 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 853 • Die Einschaltsperre wird aktiviert. Drehmomentregelung (p50084 = 2) • Reaktion wie bei AUS2. STOP1 STOP2 Bei SINAMICS DCM wirken diese Störreaktionen wie AUS2 IASC/ AUS2. DCBREMSE GEBER 3-853 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 854 Die Störung kann nur bei Impulssperre (r0899.11 = 0) quittiert werden. SPERRE Zum Quittieren gibt es die gleichen Möglichkeiten wie unter Quittierung SOFORT beschrieben. 3-854 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 855 • Download mit Strukturveränderung (z. B. Anzahl Antriebsobjekte geändert). • Hochlauf nach Laden von anderen Parameterwerten (z. B. p0976 = 10). • Firmware auf neuere Version hochrüsten. 3-855 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 856: Erklärungen Zur Liste Der Störungen Und Warnungen

    (p2118, p2119). Informationen zur Reaktion und Quittierung werden bei einer Meldung mit änder- barem Meldungstyp eigenständig angegeben (z. B. Reaktion bei F, Quittierung bei F). 3-856 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 857 Die optional vorhandene Klammer gibt an, ob die standardmäßige Störreaktion änderbar ist und welche Störreaktionen über Parameter einstellbar sind (p2100, p2101). Hinweis: Siehe Kapitel 3.1.1 3-857 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 858: Quittierung: Standardmäßige Quittierung (Einstellbare Quittierung)

    Störung oder Warnung. Warnung Im Einzelfall liegt es in der Verantwortung des Service- oder Wartungspersonals, eine zweckmäßige Vorgehensweise zur Behebung der Ursache zu wählen. 3-858 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 859: Nummernbereiche Bei Störungen Und Warnungen

    Geber als direktes Messsystem parametriert ist und nicht in die Motorregelung eingreift. 34000 34999 Voltage Sensing Module (VSM) 35000 35199 Terminal Module 54F (TM54F) 3-859 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 860 Controller Extension 32 (CX32) 41000 48999 Reserviert 49000 49999 SINAMICS GM/SM/GL 50000 50499 Communication Board (COMM BOARD) 50500 59999 OEM Siemens 60000 65535 SINAMICS DC MASTER (Gleichstromregelung) 3-860 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 861: Liste Der Störungen Und Warnungen

    Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. 3-861 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 862 Projekt-Download/Reset ausgelöst werden. xxxx = 008F hex = 143 dez: Komponente ist nicht in den Modus für Firmware-Download gewechselt. Das Löschen der vorhandenen Firmware ist fehlgeschlagen. 3-862 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 863: Firmware-Update Bei Drive-Cliq-Komponente Erforderlich

    Abhilfe: - Angewählte Komponentennummer überprüfen (p7828). - DRIVE-CLiQ-Verdrahtung überprüfen. - Geeignete Firmware-Datei für den Download in das Verzeichnis "/siemens/sinamics/code/sac/" ablegen. - Komponente mit geeignetem Hardware-Ausgabestand verwenden. - Nach erneutem POWER ON der DRIVE-CLiQ-Komponente den Firmware-Download wiederholen. Abhängig von p7826 wird eventuell ein automatischer Firmware-Download durchgeführt.

  • Seite 864: Download Abgebrochen

    Der Status der Firmware-Prüfung wird über r9926 angezeigt. Siehe auch: r9925 (Firmware-Datei fehlerhaft), r9926 (Firmware-Prüfung Status) Reaktion bei F: AUS2 Quittierung bei F: POWER ON 3-864 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 865: Hochlauf Mehrmals Abgebrochen

    Quittierung: KEINE Ursache: Auf der Speicherkarte ist eine Datei im Verzeichnis /SIEMENS/SINAMICS/DATA oder /ADDON/SINAMICS/DATA gegenüber der Werksauslieferung unzulässig verändert. In diesem Verzeichnis sind keine Änderungen zugelassen. Warnwert (r2124, dezimal interpretieren): zyx dez: x = Problem, y = Verzeichnis, z = Dateiname x = 1: Datei existiert nicht.
  • Seite 866 Parameter des Antriebssystems vorliegt. Die gespeicherten objektspezifischen Parameter werden beim nächsten Hochlauf nicht geladen. Für einen erfolgreichen Hochlauf muss eine vollständige Sicherung aller Parameter vorliegen. 3-866 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 867: Einheitenumschaltung: Bezugsparameterwert Ungültig

    Es wurde der letzte verfügbare Backup-Datensatz geladen. Die Parametrierung muss überprüft werden. Ein erneu- ter Download der Parametrierung wird empfohlen. dd, cc, bb: Nur für Siemens-interne Fehlerdiagnose. Siehe auch: p0971 (Antriebsobjekt Parameter speichern), p0977 (Alle Parameter speichern) 3-867 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 868 - Speicherkarte oder Control Unit tauschen. Zu Byte 2 = 255: - Korrigieren Sie den Antriebsobjekttyp (siehe p0107). Reaktion bei A: KEINE Quittierung bei A: KEINE 3-868 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 869: Parameter Sichern Und Power On Erforderlich

    2: Quell-Datei lässt sich nicht lesen. 3: Ziel-Verzeichnis lässt sich nicht anlegen. 4: Ziel-Datei lässt sich nicht anlegen/öffnen. 5: Ziel-Datei lässt sich nicht beschreiben. 3-869 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 870 125: Schreibzugriff nur in Inbetriebnahmezustand Geräte-Parameter-Reset (Gerät: p0009 = 30). 126: Schreibzugriff nur in Inbetriebnahmezustand Gerät bereit (Gerät: p0009 = 0). 127: Schreibzugriff nur in Inbetriebnahmezustand Gerät (Gerät: p0009 ungleich 0). 3-870 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 871 AUS2 Quittierung: POWER ON Ursache: Beim Laden der auf dem nichtflüchtigen Speicher abgelegten Beschreibungsdaten wurde ein Fehler erkannt. Abhilfe: Speicherkarte oder Control Unit tauschen. 3-871 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 872 - Abtastzeiten prüfen und gegebenenfalls anpassen (p0115, p0799, p4099). - Funktionsmodule deaktivieren. - Antriebsobjekte deaktivieren. - Antriebsobjekte aus der Solltopologie entnehmen. - DRIVE-CLiQ-Topologieregeln beachten und gegebenenfalls die DRIVE-CLiQ-Topologie ändern. 3-872 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 873 SOFORT Ursache: Die angeforderte Slavekomponente ist in der Topologie nicht vorhanden. Störwert (r0949, hexadezimal interpretieren): Methoden-ID. Hinweis: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Hotline kontaktieren. 3-873 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 874 Abhilfe: Hotline kontaktieren. F01068 CU: Datenspeicher Speicherüberlauf Meldungswert: Antriebsobjekt: Alle Objekte Reaktion: AUS2 Quittierung: SOFORT Ursache: Die Auslastung für einen Datenspeicherbereich ist zu groß. 3-874 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 875 Reset (p0972) der Control Unit erforderlich. Hinweis: Gegebenenfalls wird ein erneuter POWER ON über diese Warnung angefordert (z. B. nach Speichern mit p0971 = 3-875 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 876 - Konfiguration auf dieser Control Unit ändern (z. B. weniger Antriebe, Funktionsmodule, Datensätze, OA-Applikati- onen, Bausteine, usw.). - Weitere Control Unit einsetzen. Reaktion bei A: KEINE Quittierung bei A: KEINE 3-876 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 877 1: Leistungsteil wird nicht unterstützt (z. B. PM240). 2: DC/AC-Leistungsteil an CU310 unzulässig. 3: Leistungsteil (S120M) nicht für Vektorregelung zugelassen. Abhilfe: Unzulässiges Leistungsteil gegen zulässige Komponente austauschen. 3-877 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 878: Initialisierung Klemmen Fehlgeschlagen

    = Antriebsobjekttyp, bb = Anzahl erlaubt, cc = Anzahl aktuell, dd = Ohne Bedeutung Abhilfe: - Gerät ausschalten. - Anzahl der Instanzen eines Antriebsobjekttyps durch Reduzierung der gesteckten Komponenten geeignet ein- schränken. - Inbetriebnahme erneut durchführen. 3-878 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 879 Die Regelung/Überwachung kann ihren vorgesehenen Takt nicht einhalten. Die Laufzeit der Regelung/Überwachung ist für den vorgesehenen Takt zu lang oder die im System verbleibende Rechenzeit reicht für die Regelung/Überwachung nicht aus. 3-879 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 880 Teiler der Abtastzeiten aller am Strang befindlichen Teilnehmer kleiner als 162.5 µs bzw. 187.5 µs (bei 2- bzw 3-fach Parallelschaltung). 46: Am DRIVE-CLiQ-Strang wurde ein Teilnehmer erkannt, dessen Abtastzeit kein Vielfaches der kleinsten Abtast- zeit an diesem Strang ist. 3-880 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 881 Fehler beim Lesen der Read-Write-Daten des EEPROM auf der Control Unit. Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Bei Warnwert r2124 < 256 gilt: - POWER ON durchführen. - Control Unit austauschen. 3-881 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 882: Drive-Cliq-Komponente Unterstützt Angeforderte Funktion Nicht

    Zu Störwert = 207: Die Leistungsteil tauschen oder gegebenenfalls die Geräte-Anschlussspannung größer einstellen (p0210). Zu Störwert = 208: Parameter p0430.23 prüfen und gegebenenfalls zurücksetzen. 3-882 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 883 Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Bei einer Komponente ist "deaktivieren und nicht vorhanden" eingestellt und diese Komponente ist trotzdem in der Topologie vorhanden. 3-883 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 884: Antriebsobjekt Nicht Betriebsfähig

    - Betroffene Komponente aktivieren (p0125 = 1, p0145 = 1, p0155 = 1, p0165 = 1). - Betroffene Komponente wieder abziehen. Siehe auch: p0125 (Leistungsteilkomponente aktivieren/deaktivieren), p0145 (Geberschnittstelle aktivieren/deakti- vieren) 3-884 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 885: Bico: Aufgelöste Verschaltungen Vorhanden

    - Es sind nur 2 Teillisten erlaubt. Nach der zweiten 0 müssen alle Werte 0 sein. - Dummy Antriebsobjektnummern (255) sind nur in der ersten Teilliste erlaubt. 3-885 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 886: Topologie: Antriebsobjektnummer Zweimal In Konfiguration Vorhanden

    Die in einem Parameter (z. B. p0121, p0131, ...) konfigurierte Komponente ist nicht in der Solltopologie enthalten. Warnwert (r2124, dezimal interpretieren): Projektierte Komponentennummer, die nicht in der Solltopologie enthalten ist. Abhilfe: Konsistenz von Topologie und DO-Projektierung herstellen. 3-886 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 887: Topologie: Schnellinbetriebnahme Nicht Möglich

    - bb = 04 hex = 4 dez: SINUMERIK-Steuerung (z. B. SINUMERIK 730.net) und SIMOTION-Komponente (z. B. CX32). - cccc: Nicht verwendet. Hinweis: Anschlusstyp und Anschlussnummer sind in F01375 beschrieben. Siehe auch: p0097 (Auswahl Antriebsobjekte Typ), r0098 (Geräte-Isttopologie), p0099 (Geräte-Solltopologie) 3-887 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 888: Topologie: Mindestens Eine Komponente Keinem Antriebsobjekt Zugeordnet

    Das kleinste gemeinsame Vielfache der Takte im System ist zu groß, um ermittelt werden zu können. 901: Das kleinste gemeinsame Vielfache der Takte im System lässt sich mit der Hardware nicht erzeugen. 3-888 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 889: Topologie: Maximale Anzahl Drive-Cliq-Komponenten Überschritten

    Der Fehler tritt nur auf, wenn die Inbetriebnahme der Topologie über den geräteinternen Automatismus und nicht mit Hilfe der Inbetriebnahme-Software durchgeführt wurde. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Siehe auch: r0098 (Geräte-Isttopologie), p0099 (Geräte-Solltopologie) 3-889 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 890: Topologie: Defekte Drive-Cliq-Komponente Vorhanden

    Die Impulsfreigabe wird zurückgenommen und verhindert. Abhilfe: - Zweite Control Unit entfernen und das System neu starten. - Bei der Komponente DRIVE-CLiQ Extension die Hybridleitung (IN/OUT) vertauschen. 3-890 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 891: Topologie: Strangabschluss Nicht Vorhanden

    = 0A hex = 10 dez: Zuviele Komponenten eines bestimmten Typs erkannt. aa = 0B hex = 11 dez: Zuviele Komponenten eines bestimmten Typs an einem einzelnen Strang erkannt. 3-891 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 892: Topologie: Isttopologie Enthält Sinumerik Und Simotion Komponenten

    (über X200 an X201 des vorherigen Single Motor Modules). 7: In die jeweilige DRIVE-CLiQ-Buchse X202 der eventuell vorhandenen Single Motor Modules dürfen nur Sensor Modules angeschlossen werden. 3-892 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 893: Topologie: Isttopologie Verbindung Doppelt Zwischen Zwei Komponenten

    Bei der Erkennung der Isttopologie wurde eine Komponente mit einem defekten EEPROM erkannt. Störwert (r0949, hexadezimal interpretieren): bbbbaaaa hex: aaaa = Vorläufige Komponentennummer der defekten Komponente Abhilfe: Den Störwert auslesen und die defekte Komponente entfernen. 3-893 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 894 Topologie vornehmen und einen Download des geänderten Projekts durchführen. - Topologiefehler automatisch beheben (p9904). Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diag- nose (z. B. Soll-/Ist-Vergleich). 3-894 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 895 Topologie vornehmen und einen Download des geänderten Projekts durchführen. - Topologiefehler automatisch beheben (p9904). Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diag- nose (z. B. Soll-/Ist-Vergleich). 3-895 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 896 Topologie vornehmen und einen Download des geänderten Projekts durchführen. - Topologiefehler automatisch beheben (p9904). Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diag- nose (z. B. Soll-/Ist-Vergleich). 3-896 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 897 Topologie vornehmen und einen Download des geänderten Projekts durchführen. - Topologiefehler automatisch beheben (p9904). Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diag- nose (z. B. Soll-/Ist-Vergleich). 3-897 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 898: Topologie: Vergleich Motor Mit Drive-Cliq Verschoben

    Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Beim Topologievergleich wurden Unterschiede in einer Komponente zwischen Ist- und Solltopologie festgestellt. Es gibt Unterschiede im elektronischen Typenschild. 3-898 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 899 Komponentenverdrahtung in der Inbetriebnahme-Software mit dem Hardwareaufbau des Antriebsgerätes kontrollie- ren und Unterschiede anpassen. Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diag- nose (z. B. Soll-/Ist-Vergleich). 3-899 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 900: Topologie: Vergleich Seriennummer Eine Komponente Unterschiedlich

    - Topologiefehler automatisch beheben (p9904). Hinweis: Die Inbetriebnahme-Software bietet gegebenenfalls unter "Topologie --> Topologieansicht" eine verbesserte Diag- nose (z. B. Soll-/Ist-Vergleich). Siehe auch: p9904 (Topologievergleich Unterschiede quittieren) 3-900 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 901: Topologie: Vergleich Anschluss Mehr Als Eine Komponente Unterschiedlich

    = Anschlussnummer bb = Komponentenklasse aa = Komponentennummer einer im Ring enthaltenen Komponente Hinweis: Komponentenklasse und Anschlussnummer sind in F01375 beschrieben. 3-901 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 902: Topologie: Solltopologie Verbindung Doppelt Zwischen Zwei Komponenten

    Beim Topologievergleich wurde in der Solltopologie ein in der Isttopologie nicht vorhandenes Sensor Module fest- gestellt. Warnwert (r2124, dezimal interpretieren): Komponentennummer der zusätzlichen Sollkomponente. 3-902 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 903: Topologie: Vergleich Terminal Module In Isttopologie Fehlt

    Beim Topologievergleich wurde in der Solltopologie eine in der Isttopologie nicht vorhandener Controller Extension 32 (CX32) festgestellt. Warnwert (r2124, dezimal interpretieren): Komponentennummer der zusätzlichen Sollkomponente. 3-903 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 904: Topologie: Vergleich Drive-Cliq-Komponente In Isttopologie Fehlt

    Ursache: Beim Topologievergleich wurde in der Solltopologie ein in der Isttopologie nicht vorhandener EnDat-Geber festge- stellt. Warnwert (r2124, dezimal interpretieren): Komponentennummer der zusätzlichen Sollkomponente. 3-904 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 905: Topologie: Vergleich Motor Mit Drive-Cliq In Isttopologie Fehlt

    Störwert (r0949, dezimal interpretieren): BICO-Parameter, für den der Schreibversuch fehlgeschlagen ist. Abhilfe: Das gewünschte Standardtelegramm nochmals einstellen (p0922). Reaktion bei A: KEINE Quittierung bei A: KEINE 3-905 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 906 Alle Objekte Reaktion: KEINE Quittierung: SOFORT Ursache: Die gewünschte BICO-Verschaltung wurde hergestellt. Es erfolgt jedoch eine Umrechnung zwischen BICO-Aus- gang und BICO-Eingang über die Bezugswerte. 3-906 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 907: Bico: Verschaltung Do-Übergreifend Mit Unterschiedlicher Normierung

    Quittierung: KEINE Ursache: Während des Reconnect-Vorgangs (z. B. im Hochlauf oder Download, kann aber auch im Normalbetrieb stattfinden) konnte ein Parameter nicht geschrieben werden. 3-907 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 908 - Vermeidung langer Topologien bei kurzen Stromreglertakten. Zu Störwert = 10: - DRIVE-CLiQ-Leitungen an der Control Unit prüfen. - Möglichen Kurzschluss bei Motoren mit DRIVE-CLiQ beseitigen. - POWER ON durchführen. 3-908 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 909 PROFIsafe Parameter fehlerhaft (z. B. F_Dest). 502: PROFIsafe Telegramm nicht passend. 503: PROFIsafe Verbindung wird abgelehnt solange keine taktsynchrone Verbindung besteht (p8969). Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. 3-909 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 910: Pb/Pn Taktsynchroner Betrieb Parametrierung Unzulässig

    Der Empfang der Sollwerte von der Feldbus-Schnittstelle (Onboard, PROFIBUS/PROFINET/USS) ist unterbrochen. - Busverbindung unterbrochen. - Controller abgeschaltet. - Controller in Zustand STOP gesetzt. Siehe auch: p2040 (Feldbus-SS Überwachungszeit), p2047 (PROFIBUS Zusätzliche Überwachungszeit) 3-910 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 911 Die zyklische Verbindung zum PROFIBUS-Master ist unterbrochen. Abhilfe: PROFIBUS-Verbindung herstellen und PROFIBUS-Master mit zyklischem Betrieb aktivieren. Reaktion bei F: KEINE (AUS1) Quittierung bei F: SOFORT 3-911 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 912: Profibus: Sollwerte Nach To Empfangen

    - Der Master verwendet einen anderen isochronen DP-Takt als im Parametriertelegramm zum Slave übermittelt wurde. - Mindestens ein Antriebsobjekt hat Impulsfreigabe (auch nicht PROFIBUS-/PROFINET-gesteuert) . 3-912 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 913 AUS1 (AUS2, AUS3, KEINE) Quittierung: SOFORT (POWER ON) Ursache: Auf diesem Antriebsobjekt wurde die Verbindung zu mindestens einem Publisher bei PROFIBUS Querverkehr im zyklischen Betrieb abgebrochen. 3-913 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 914 Störwert (r0949, dezimal interpretieren): Komponentennummer der ersten fehlerhaften DRIVE-CLiQ-Komponente. Abhilfe: Hochrüsten der Firmware der im Störwert angegebenen Komponente. Hinweis: Eventuell weitere Komponenten im DRIVE-CLiQ-Strang ebenfalls hochrüsten. 3-914 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 915 Überprüfung der USS PZD Anzahl (p2022) und der maximalen PZD-Anzahl (r2050/p2051) des ersten Antriebsob- jekts (p0978[0]). Reaktion bei F: KEINE (AUS1) Quittierung bei F: SOFORT 3-915 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 916 - Funktionsgenerator erneut starten. A02008 Funktionsgenerator: Antrieb mehrfach angegeben Meldungswert: Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Das zur Aufschaltung angegebene Antriebsobjekt ist bereits angegeben. 3-916 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 917: Funktionsgenerator: Betriebsart Unzulässig

    A02015 Funktionsgenerator: Antriebsfreigaben fehlen Meldungswert: Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Es fehlen Steuerungshoheit und/oder Freigaben auf einem zur Aufschaltung angegebenen Antrieb. 3-917 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 918: Funktionsgenerator: Aufmagnetisierung Läuft

    Reaktion: KEINE Quittierung: KEINE Ursache: Die eingestellte Pulsbreite ist zu groß. Die Pulsbreite muss kleiner als die Periodendauer sein. Siehe auch: p4822 (Funktionsgenerator Pulsbreite) 3-918 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 919: Funktionsgenerator: Wert Für Offset Unzulässig

    --> Bandbreite_min = 4000 Hz / 100000 = 0.04 Hz Hinweis: p4823: Funktionsgenerator Bandbreite p4830: Funktionsgenerator Zeitscheibentakt Siehe auch: p4823 (Funktionsgenerator Bandbreite), p4830 (Funktionsgenerator Zeitscheibentakt) 3-919 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 920 Der gewählte Zeitscheibentakt entspricht keiner vorhandenen Zeitscheibe. Siehe auch: p4723 (Trace Zeitscheibentakt) Abhilfe: Den Takt einer vorhandenen Zeitscheibe eingeben. Die Zeitscheiben können über p7901 ausgelesen werden. Siehe auch: r7901 (Abtastzeiten) 3-920 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 921 Reaktion: KEINE Quittierung: KEINE Ursache: - Es wurde kein Triggersignal angegeben. - Das angegebene Signal existiert nicht. - Das angegebene Signal ist kein Festpunktsignal. 3-921 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 922 - Langzeittrace. - Triggerbedingung "Aufzeichnungsstart sofort" (IMMEDIATE). - Triggerbedingung "Start mit Funktionsgenerator" (FG_START). Abhilfe: - Mehrfachtrace deaktivieren. - Nicht zulässige Funktion oder Einstellung deaktivieren. 3-922 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 923: Mtrace: Speichern Nicht Möglich

    AUS2 (AUS1, AUS3, KEINE) Quittierung: SOFORT (POWER ON) Ursache: Innerhalb einer OA-Applikation ist ein interner Softwarefehler aufgetreten. Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. 3-923 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 924: Oa: Speicher Nicht Ausreichend

    Bei der Auswertung der nichtflüchtigen Daten (NVRAM) auf der Control Unit ist ein Prüfsummenfehler aufgetreten. Die betroffenen NVRAM-Daten wurden gelöscht. Abhilfe: POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). 3-924 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 925 Ein Strom kleiner als 4 mA wird in r4052[x] nicht angezeigt, sondern r4052[x] = 4 mA ausgegeben. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-925 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 926 SOFORT (POWER ON) Ursache: Das betroffene Terminal Module sendet kein Bereitschaftssignal und keine gültigen zyklischen Daten. Störwert (r0949, dezimal interpretieren): Antriebsobjektnummer des betroffenen Terminal Modules. 3-926 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 927: Makro: Ausführung Nicht Möglich

    Siehe auch: p0015, p0700, p1000 (Makro Konnektoreingänge (CI) für Drehzahlsollwerte), p1500 (Makro Konnektor- eingänge (CI) für Momentensollwerte) Abhilfe: - Prüfen, ob das File im entsprechenden Verzeichnis auf der Speicherkarte abgelegt ist. 3-927 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 928: Makro: Bedingung Für Waituntil Nicht Erfüllt

    Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: KEINE Ursache: Es wurde versucht ein Funktionsmodul zu aktivieren. Das ist nicht zulässig, wenn bereits Einheiten umgeschaltet wurden. 3-928 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 929 KEINE Ursache: Der Messtaster ist an einen bidirektionalen Digitaleingang/-ausgang angeschlossen und die Klemme als Ausgang eingestellt. Warnwert (r2124, dezimal interpretieren): 8: DI/DO 8 (X122.9/X132.1) 3-929 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 930 Der Antrieb/Geber (Motorgeber) erkennt bei projektierter Lageverfolgung des Lastgetriebes einen maximal mögli- chen, absoluten Lageistwert (r2723), der nicht mehr innerhalb von 32 Bit dargestellt werden kann. Maximaler Wert: p0408 * p2721 * 2^p0419 3-930 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 931 Danach ist die Störung zu quittieren und gegebenenfalls eine Justage des Absolutwertgebers durchzuführen (p2507). Siehe auch: p0010 Reaktion bei A: KEINE Quittierung bei A: KEINE 3-931 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 932 - Überprüfen, ob alle Motordatensätzen den Antriebsdatensätzen zugeordnet sind. - Gegebenenfalls überflüssige Motordatensätze löschen. - Gegebenenfalls neue Antriebsdatensätze anlegen und den entsprechenden Motordatensätzen zuordnen. 3-932 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 933 Antriebsnummer: neunte und zehnte Dezimalstelle Siehe auch: p0141 (Geberschnittstelle (Sensor Module) Komponentennummer) Abhilfe: Doppelte Verwendung einer Komponentennummer über die beiden im Störwert codierten Parameter korrigieren. 3-933 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 934 MDS anlegen, in denen die Motordaten dann dieselben sind. Beispiel: p0186[0] = 0, p0187[0] = 0 p0186[0] = 1, p0187[0] = 1 3-934 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 935 Das Motorschütz darf bei Synchronmotoren nur bei Istdrehzahlen kleiner der Einsatzdrehzahl für die Feldschwä- chung geschaltet werden (r0063 < p0348). Siehe auch: r0063 (Drehzahlistwert) Abhilfe: Die Drehzahl unter die Einsatzdrehzahl für die Feldschwächung reduzieren (r0063 < p0348). 3-935 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 936: Antrieb: Geberparameter Zurücksetzen Nicht Möglich

    = 12: Geber sin/cos mit Referenzmarke (wird unterstützt von SME20). cccc = 15: Kommutierung mit Nullmarke bei fremderregten Synchronmotoren mit VECTORMV. cccc = 23: Resolver (wird unterstützt von SMC10, SMI10). 3-936 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 937: Antrieb Geber: Sensor Module Konfiguration Nicht Unterstützt

    Control Unit ohne NVRAM vorhanden ist. dd = 02 hex = 2 dez Bei einer Linearachse wurde die Lageverfolgung für Last- und Messgetriebe aktiviert. 3-937 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 938: Messgetriebe: Lageverfolgung Maximaler Istwert Überschritten

    Störwert (r0949, dezimal interpretieren): Der Störwert enthält die betroffene Geberdatensatznummer. Abhilfe: - Parametrierung überprüfen (p0421, p0404.1, r0458.5). - Gegebenenfalls die Firmware des Sensor Modules hochrüsten. 3-938 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 939: Antrieb Geber: Lageverfolgung Inkrementalgeber Nicht Möglich

    Fehlercode aus G1_XIST2, siehe Beschreibung zu r0483. Hinweis: Diese Warnung wird nur bei p0480[0] ungleich Null ausgegeben. Abhilfe: Geberfehler über das Gebersteuerwort quittieren (G1_STW.15 = 1). 3-939 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 940 - Bei Gebern die nicht identifiziert werden können (z. B. Geber ohne EnDat-Schnittstelle) muss der entsprechende Gebertyp in p0400 eingetragen werden. Reaktion bei F: KEINE (AUS1, AUS2, AUS3) Quittierung bei F: SOFORT 3-940 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 941 Siehe auch: p2116 (Externe Warnung 2) Abhilfe: Die Ursachen für diese Warnung beseitigen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT (POWER ON) 3-941 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 942 Ursache: Das Terminal Board 30 erkennt eine fehlerhafte interne Versorgungsspannung. Störwert (r0949, dezimal interpretieren): 0: Fehler beim Test der Überwachungsschaltung. 1: Fehler im Normalbetrieb. 3-942 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 943 - Bei wiederholtem Fehler die eingestellte Überwachungszeit kontrollieren. Siehe auch: p8840 (COMM BOARD Überwachungszeit) Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-943 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 944 500: Unzulässige PROFIsafe Konfiguration für das in p8815[1] eingestellte Interface 501: PROFIsafe Parameter fehlerhaft (z. B. F_Dest). 503: PROFIsafe Verbindung wird abgelehnt solange keine taktsynchrone Verbindung besteht (p8969). 3-944 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 945 Warnwert (r2124, dezimal interpretieren): 0: Fehler im Pufferstatus. 1: Fehler im Speicher. Abhilfe: Kommunikationslinie kontrollieren. Reaktion bei F: KEINE (AUS1, AUS2, AUS3) Quittierung bei F: SOFORT 3-945 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 946: Pzd Interface Hardware-Zuordnung Fehlerhaft

    Station), p8943 (CBE20 Subnet Mask of Station), p8944 (CBE20 DHCP Mode) Abhilfe: Die gewünschte Schnittstellen-Konfiguration (p8940 und folgende) prüfen, gegebenenfalls richtigstellen und aktivie- ren (p8945 = 1). Siehe auch: p8945 (CBE20 Schnittstellen-Konfiguration) 3-946 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 947: Lizenzierung Nicht Ausreichend

    - Licence Key für lizenzpflichtige OA-Applikationen eingeben und aktivieren (p9920, p9921). - Gegebenenfalls nicht lizenzierte OA-Applikationen deaktivieren (p4956). Siehe auch: p9920 (Lizenzierung License Key eingeben), p9921 (Lizenzierung License Key aktivieren) 3-947 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 948 KHP: Know-how protection (Know-how-Schutz) Abhilfe: - Speicherkarte stecken und POWER ON durchführen. - Erneut versuchen, den Kopierschutz zu aktivieren (p7765). Siehe auch: p7765 (KHP Speicherkarte Kopierschutz) 3-948 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 949: Know-How-Schutz: Konsistenzfehler Der Geschützten Daten

    - Einspeisung: Korrekten Anschluss des Netzfilters und der Netzkommutierungsdrossel prüfen. - Anschlüsse der Leistungsleitungen überprüfen. - Leistungsleitungen auf Kurzschluss oder Erdfehler prüfen. - Länge der Leistungsleitungen überprüfen. - Leistungsteil tauschen. - Netzphasen prüfen. 3-949 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 950: Leistungsteil: Zwischenkreisspannung Überspannung

    Temperatur am Kühlkörper des Leistungsteils hat den zulässigen Grenzwert überschritten. - Unzureichende Lüftung, Lüfterausfall. - Überlast. - Umgebungstemperatur zu hoch. - Pulsfrequenz zu hoch. Störwert (r0949): Temperatur [1 Bit = 0.01 °C]. 3-950 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 951: Leistungsteil: Überlastung I2T

    - EMV-gerechten Schaltschrankaufbau und Leitungsverlegung prüfen. - Bei Projekten mit Antriebsobjekt VECTOR überprüfen, ob p0117 = 6 auf der Control Unit eingestellt ist. - Die Störschwelle vergrößern (p7789). 3-951 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 952 AUS1 (AUS2) Quittierung: SOFORT Ursache: Der Temperaturfühler des Kühlkörpers im Leistungsteil ist kurzgeschlossen. Störwert (r0949, hexadezimal interpretieren): Bit 0: Baugruppenschacht (Elektronikeinschub) Bit 1: Zuluft 3-952 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 953: Leistungsteil: Hardware Strombegrenzung Zu Oft Angesprochen

    - Erdschluss in den Leistungsleitungen. - Windungsschluss bzw. Erdschluss am Motor. - Stromwandler defekt. Zusätzliche Ursache bei CU310/CUA31: - Zufallende Bremse führt zum Ansprechen der Hardware-Gleichstromüberwachung. 3-953 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 954: Leistungsteil: Übertemperatur Chip

    - Motorlast prüfen. - Pulsfrequenz reduzieren, wenn höher als Nennpulsfrequenz. Achtung: Diese Störung ist erst nach Unterschreiten der Warnschwelle für die Warnung A05001 quittierbar. 3-954 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 955: Leistungsteil: Vorladung Zwischenkreis Zeitüberwachung

    - Warten (ca. 8 min), bis die Vorladewiderstände abgekühlt sind. Dazu vorzugsweise die Einspeisung vom Netz tren- nen. Zu 5): - Die zulässige Vorladehäufigkeit beachten (siehe entsprechendes Gerätehandbuch). 3-955 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 956: Leistungsteil: Übertemperatur Innenraum Warning

    - Schaltungsart des Motors überprüfen (Stern/Dreieck). - Motorlast überprüfen. - Anschlüsse der Leistungsleitungen überprüfen. - Leistungsleitungen auf Kurzschluss oder Erdfehler prüfen. - Länge der Leitungsleitungen überprüfen. 3-956 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 957: Leistungsteil: Übertemperatur Zuluft

    Bei luftgekühlten Leistungsteilen liegt die Temperaturgrenze bei 55 °C. - Umgebungstemperatur zu hoch. - Unzureichende Lüftung, Lüfterausfall. Störwert (r0949, dezimal interpretieren): Temperatur [0.01 °C]. 3-957 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 958: Leistungsteil: Übertemperatur Gleichrichter

    - Spannungsversorgung des Leistungsteils prüfen. - POWER ON bei der Komponente durchführen (Aus-/Einschalten). Reaktion bei F: KEINE (AUS1, AUS2) Quittierung bei F: SOFORT (POWER ON) 3-958 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 959 - Die Spannungsüberwachung auf dem DAC-Board signalisiert einen Unterspannungsfehler auf der Baugruppe. Für S120M gilt: - Diese Meldung wird bei Unterspannung oder Überspannung angezeigt. 3-959 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 960 Meldungswert: Antriebsobjekt: Alle Objekte Reaktion: KEINE Quittierung: POWER ON Ursache: Die FPGA-Daten des Leistungsteils sind fehlerhaft. Abhilfe: Austausch des Leistungsteils oder Update der FPGA-Daten. 3-960 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 961 Zwischen der Control Unit (CU) und dem Power Module (PM) ist keine Kommunikation über die Schnittstelle mehr möglich. Die CU wurde eventuell gezogen oder ist falsch gesteckt. 3-961 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 962 - Länge der Leistungsleitungen überprüfen. - Leistungsteil tauschen. Beim Parallelschaltgerät (r0108.15 = 1) gilt zusätzlich: - Schwellen der Erdschlussüberwachung prüfen (p0287). - Einstellung der Kreisstromregelung prüfen (p7036, p7037). 3-962 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 963 A ausgelöst (Impulslöschung über den Safety-Abschaltpfad des Motor Modules). - Zwangsdynamisierung des Safety-Abschaltpfades des Motor Modules fehlgeschlagen. - Folgereaktion der Störung F30611 (Defekt in einem Überwachungskanal). 3-963 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 964: Si Mm: Defekt In Einem Überwachungskanal

    2001: Rückmeldung der sicheren Impulslöschung auf Control Unit und Motor Module unterschiedlich. 2002: Status der Verzögerungstimer SS1 auf Control Unit und Motor Module unterschiedlich (Status des Timers in p9650/p9850). 3-964 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 965 KEINE Quittierung: KEINE Ursache: Die Funktion "Sicher abgeschaltetes Moment" (STO) der Basisfunktionen wurde auf dem Motor Module (MM) über Eingangsklemme angewählt und ist aktiv. 3-965 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 966: Si Mm: Lebenszeichen In Safety-Daten Fehlerhaft

    - EMV-gerechten Schaltschrankaufbau und Leitungsverlegung prüfen. - Freigabe der Sicherheitsfunktionen bei beiden Überwachungskanälen prüfen und gegebenenfalls korrigieren (p9601, p9801). Hinweis: CU: Control Unit MM: Motor Module SI: Safety Integrated 3-966 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 967: Si Mm: Bremsenansteuerung Fehlerhaft

    - Anschluss Safe Brake Module bzw. Safe Brake Adapter überprüfen. - Safe Brake Module bzw. Safe Brake Adapter austauschen. Hinweis: MM: Motor Module SBC: Safe Brake Control (Sichere Bremsenansteuerung) SI: Safety Integrated 3-967 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 968 - Inbetriebnahme der Funktion Safety Integrated wiederholen und POWER ON durchführen. - Software des Motor Modules hochrüsten. - Hotline kontaktieren. - Motor Module austauschen. Hinweis: MM: Motor Module SI: Safety Integrated 3-968 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 969 Control Unit und auf dem Motor Module. Diese Synchronisation ist fehlgeschlagen. Hinweis: Diese Störung führt zu einem nicht quittierbaren STOP A. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. 3-969 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 970 Beim Zugriff auf die Safety Integrated Parameter für das Motor Module (MM) im nichtflüchtigen Speicher ist ein Feh- ler aufgetreten. Hinweis: Diese Störung führt zu einem quittierbaren STOP A. 3-970 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 971: Si Mm: Schreibauftrag Für Parameter Abgewiesen

    Sichere Funktionen anwählen, die unterstützt werden (siehe p9771/p9871), oder : - Motor Module einsetzen, das die gewünschte Funktion unterstützt. - Software des Motor Modules hochrüsten. - Software der Control Unit hochrüsten. 3-971 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 972 Es ist ein CRC-Fehler beim Leistungsteil aufgetreten. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. 3-972 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 973 4 (= 04 hex): Die Länge des empfangenen Telegramms passt nicht zur Empfangsliste. 5 (= 05 hex): Der Typ des empfangenen Telegramms passt nicht zur Empfangsliste. 3-973 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 974: Leistungsteil Drive-Cliq: Sendefehler Bei Drive-Cliq-Daten

    Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: POWER ON durchführen. 3-974 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 975: Leistungsteil Drive-Cliq: Fehler Unterhalb Meldeschwelle

    Fehler im Header des Telegramms. 33 (= 21 hex): Das zyklische Telegramm ist noch nicht eingetroffen. 34 (= 22 hex): Zeitfehler in der Empfangsliste des Telegramms. 3-975 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 976 Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: Firmware der betroffenen Komponente hochrüsten. 3-976 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 977 Die DRIVE-CLiQ-Kommunikation von der betroffenen DRIVE-CLiQ-Komponente zur Control Unit meldet einen Aus- fall der Versorgungsspannung. Fehlerursache: 9 (= 09 hex): Die Versorgungsspannung der Komponente ist ausgefallen. 3-977 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 978: Leistungsteil Cu Drive-Cliq (Cu): Zyklische Datenübertragung Gestört

    Auf der betroffenen DRIVE-CLiQ-Komponente (Leistungsteil) wurde ein Fehler erkannt. Eine fehlerhafte Hardware kann nicht ausgeschlossen werden. Fehlerursache: 32 (= 20 hex): Fehler im Header des Telegramms. 3-978 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 979: Leistungsteil Drive-Cliq (Cu): Alternierend Zyklische Datenübertragung Gestört

    Dies kann auftreten, wenn die Firmware auf dieser Komponente neuer ist als die Firmware auf der Control Unit. Störwert (r0949, dezimal interpretieren): Nummer der Störung. 3-979 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 980: Leistungsteil: I2C-Bus Fehler Aufgetreten

    Abhilfe: - Sensor auf korrekten Anschluss überprüfen. - Sensor austauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT 3-980 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 981: Leistungsteil: Unbekannte Warnung

    Störwert (r0949, dezimal interpretieren): Anzahl der Inkremente nach POWER ON oder seit der letzten erfassten Nullmarke (4 Inkremente = 1 Geberstrich). Siehe auch: p0491 (Motorgeber Störreaktion GEBER) 3-981 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 982 Bit 4: Quittung vom Geber fehlerhaft: Der Geber hat den Auftrag falsch verstanden oder kann ihn nicht ausführen. Bit 5: Interner Fehler im seriellen Treiber: Ein unzulässiger Mode-Befehl wurde angefordert. Bit 6: Timeout beim zyklischen Lesen. 3-982 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 983 Bit 1: Signalamplitude zu klein. Bit 2: Positionswert fehlerhaft. Bit 3: Überspannung Geberversorgung. Bit 4: Unterspannung Geberversorgung. Bit 5: Überstrom Geberversorgung. Bit 6: Batteriewechsel erforderlich. 3-983 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 984 DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: GEBER (IASC/DCBRK, KEINE) Quittierung: IMPULSSPERRE Ursache: Die Amplitude (Wurzel aus A^2 + B^2) bei Geber 1 überschreitet die zulässige Toleranz. 3-984 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 985: Geber 1: Amplitudenfehler Überwachung Spur A + B

    - Geber bzw. Geberleitung tauschen. - Sensor Module prüfen (z. B. Kontakte). Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-985 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 986 Fehlerursache: %1 bin Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: GEBER (IASC/DCBRK, KEINE) Quittierung: IMPULSSPERRE Ursache: Es wurde ein Fehler bei der Versorgungsspannung für Geber 1 erkannt. 3-986 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 987: Geber 1: Interne Versorgungsspannung Fehlerhaft

    Geber 1: Interne Versorgungsspannung fehlerhaft Meldungswert: Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: GEBER Quittierung: SOFORT Ursache: Interne Referenzspannung des ASICs für den Geber 1 ist fehlerhaft. 3-987 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 988 - EMV-gerechte Verlegung der Geberleitungen und Schirmung prüfen. - Geber bzw. Geberleitung tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-988 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 989 - EMV-gerechte Verlegung der Geberleitungen prüfen. - Justage des Hallsensors prüfen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-989 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 990: Geber 1: Nullmarke Und Lage Aus Grobsynchronisation Falsch

    - Verschmutzung der Codescheibe oder starke Magnetfelder in der Umgebung prüfen. - Parameter für Nullmarkenabstand anpassen (p0425). - Bei Meldung oberhalb einer Drehzahlschwelle gegebenenfalls die Filterzeit reduzieren (p0438). 3-990 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 991 Fehlerursache: %1 bin Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: GEBER (IASC/DCBRK, KEINE) Quittierung: IMPULSSPERRE Ursache: Der Geber liefert bitweise Zustandsinformationen in einem internen Status-/Fehlerwort. 3-991 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 992: Geber 1: Interner Fehler Bei Lagebestimmung

    Bit 5: Wandlungszeit des Interpolators unterschritten. Bit 6: Fehler beim Auslesen des Absolutwertes. Bit 7: Extern signalisierter Fehler. Bit 8: F1 (Safety Statusanzeige). Bit 9: F2 (Safety Statusanzeige). 3-992 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 993: Geber 1: Interner Fehler Bei Bestimmung Der Multiturninformation

    - Korrekte Einstellung von p0404 prüfen. - Verwendeten Gebertyp (inkrementell/absolut) und bei SMCxx Geberleitung prüfen. - Eventuell weitere Fehlermeldungen beachten, die die Störung im Detail beschreiben. 3-993 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 994 - Einstellung der Bereichsgrenze überprüfen und gegebenenfalls erhöhen (p4676). Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-994 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 995 Warnwert (r2124, dezimal interpretieren): Letzter gemessener Nullmarkenabstand in Inkrementen (4 Inkremente = 1 Geberstrich). Das Vorzeichen kennzeichnet die Verfahrrichtung bei der Erfassung des Nullmarkenabstandes. 3-995 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 996 KEINE Ursache: Der Geber hat eine seiner Funktionsgrenzen erreicht. Es wird ein Service empfohlen. Warnwert (r2124, dezimal interpretieren): 1: Inkrementalsignale 3: Absolutspur 4: Codeanschluss 3-996 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 997 Bit 3: Fehler EEPROM-Interface. Bit 4: SAR_Wandlerfehler. Bit 5: Fehler bei der Registerdatenübertragung. Bit 6: Interner Fehler am Error-Pin erkannt (nErr). Bit 7: Temperaturschwelle über- bzw. unterschritten. 3-997 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 998 Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: KEINE Quittierung: KEINE Ursache: Die Amplitude (Wurzel aus A^2 + B^2) bei Geber 1 überschreitet die zulässige Toleranz. 3-998 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 999: Geber 1: Drehzahldifferenz Je Abtastrate Überschritten

    Amplitudenfehlerkorrektur: Amplitude B / Amplitude A = 0.78 ... 1.27 Phase: <84 Grad oder >96 Grad SMC20: Offsetkorrektur: +/-140 mV SMC10: Offsetkorrektur: +/-650 mV 3-999 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1000 - EMV-gerechte Verlegung der Geberleitungen prüfen. - Steckverbindungen überprüfen. - Gebertyp prüfen (Geber mit äquidistanten Nullmarken). - Parameter für Nullmarkenabstand anpassen (p0424, p0425). - Geber bzw. Geberleitung tauschen. 3-1000 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1001 - Verschmutzung der Codescheibe oder starke Magnetfelder beseitigen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1001 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1002 - Geberleitung tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1002 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1003: Geber 1: Analogsensor Kanal A Ausgefallen

    Geber 1: Analogsensor Lagewert überschreitet Grenzwert Meldungswert: Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: KEINE Quittierung: KEINE Ursache: Der Lagewert hat den zulässigen Bereich von -0.5 ... +0.5 überschritten. 3-1003 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1004 Der Bezug zwischen Mechanik und Geber besteht eventuell nicht mehr. Störwert (r0949, dezimal interpretieren): Abweichung zur letzten Geberposition in Inkrementen des Absolutwertes. Das Vorzeichen kennzeichnet die Verfahrrichtung. 3-1004 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1005 KEINE Ursache: Das Fehlerwort des DRIVE-CLiQ-Gebers liefert gesetzte Fehlerbits. Störwert (r0949, binär interpretieren): Bit x = 1: Wirksamkeitstest x ist fehlgeschlagen. Abhilfe: Geber tauschen. 3-1005 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1006 SOFORT Ursache: Es ist ein Zeitscheibenüberlauf bei Geber 1 aufgetreten. Störwert (r0949, hexadezimal interpretieren): yx hex: y = Betroffene Funktion (Siemens-interne Fehlerdiagnose), x = Betroffene Zeitscheibe x = 9: Zeitscheibenüberlauf der schnellen (Stromreglertakt)-Zeitscheibe. x = A: Zeitscheibenüberlauf der mittleren Zeitscheibe.
  • Seite 1007 Bit 13: Der Unterschied der Mittenspannungen zwischen A und Safety B ist zu groß (> 0.5 V). Bit 14: Der Unterschied der Mittenspannungen zwischen B und Safety A ist zu groß (> 0.5 V). 3-1007 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1008 - Folgende Seriennummer für den entsprechenden Geberdatensatz einstellen: p0441= FF, p0442 = 0, p0443 = 0, p0444 = 0, p0445 = 0. - F07414 auf Meldungstyp N parametrieren (p2118, p2119). Siehe auch: p0491 (Motorgeber Störreaktion GEBER) 3-1008 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1009 Telegramm ist kürzer als im Längenbyte bzw. in der Empfangsliste angegeben. 3 (= 03 hex): Telegramm ist länger als im Längenbyte bzw. in der Empfangsliste angegeben. 3-1009 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1010: Geber 1 Drive-Cliq: Zyklische Datenübertragung Gestört

    - Betroffene Komponente austauschen. Siehe auch: p9916 (DRIVE-CLiQ Übertragungsfehler Abschaltschwelle Slave) Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1010 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1011 DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: KEINE Quittierung: KEINE Ursache: Es ist ein DRIVE-CLiQ-Fehler unterhalb der Meldeschwelle aufgetreten. Fehlerursache: 1 (= 01 hex): Checksummenfehler (CRC-Fehler). 3-1011 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1012 Siehe auch: p0491 (Motorgeber Störreaktion GEBER) Abhilfe: POWER ON durchführen (Aus-/Einschalten). Siehe auch: p9916 (DRIVE-CLiQ Übertragungsfehler Abschaltschwelle Slave) Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1012 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1013 DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: GEBER (IASC/DCBRK, KEINE) Quittierung: SOFORT Ursache: Die DRIVE-CLiQ-Kommunikation von dem betroffenen Sensor Module (Geber 1) zur Control Unit ist fehlerhaft. 3-1013 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1014: Geber 1 Drive-Cliq (Cu): Versorgungsspannung Ausgefallen

    Die Versorgungsspannung der Komponente ist ausgefallen. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache 3-1014 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1015 - Prüfen, ob die Firmware-Version des Gebers (r0148) zur Firmware-Version der Control Unit (r0018) passt. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1015 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1016 POWER ON durchführen. Siehe auch: p9915 (DRIVE-CLiQ Übertragungsfehler Abschaltschwelle Master) Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1016 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1017 - Hotline kontaktieren. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, GEBER, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1017 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1018: Geber 1: I2C-Bus Fehler Aufgetreten

    = 10: Der angeschlossene Geber wird nicht unterstützt. yyyy = 11: Die Spurüberwachung wird von der Hardware nicht unterstützt. Siehe auch: p0491 (Motorgeber Störreaktion GEBER) 3-1018 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1019 Feinauflösung verringern (p0419) oder Überwachung deaktivieren (p0437.25), falls nicht der gesamte Multiturnbe- reich benötigt wird. Reaktion bei F: KEINE (GEBER, IASC/DCBRK) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1019 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1020: Geber 1: Fehler Bei Parametrierung

    Bei aktivierter Funktion "Datalogger" (p0437.0 = 1) ist ein Fehler beim Sensor Module aufgetreten. Diese Warnung zeigt an, dass zu dem Fehler entsprechende Diagnosedaten auf der Speicherkarte gespeichert wurden. 3-1020 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1021 Dies kann auftreten, wenn die Firmware auf dieser Komponente neuer ist als die Firmware auf der Control Unit. Warnwert (r2124, dezimal interpretieren): Nummer der Warnung. 3-1021 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1022: Geber 2: Nullmarke Ausgefallen

    - Wenn p0437.1 aktiv ist dann p4686 überprüfen. - Geber bzw. Geberleitung tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1022 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1023 Bit 14: Fehler bei der Registerkommunikation. Hinweis: Bei einem EnDat 2.2-Geber ist die Bedeutung des Störwerts bei F3x135 (x = 1, 2, 3) beschrieben. 3-1023 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1024 Bit 3: Fehler EEPROM-Interface. Bit 4: SAR-Wandlerfehler. Bit 5: Fehler bei der Registerdatenübertragung. Bit 6: Interner Fehler am Error-Pin erkannt (nErr). Bit 7: Temperaturschwelle über- bzw. unterschritten. 3-1024 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1025 Nominal liegen die Signalpegel bei 2900 mV (2.0 Veff). Die Auslöseschwelle liegt bei < 1070 mV und bei > 3582 mV. Ein Signalpegel von 2900 mV Scheitelwert entspricht dem Zahlenwert 6666 hex = 26214 dez. 3-1025 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1026 Bei SMC30 (nur Bestellnummer 6SL3055-0AA00-5CA0 und 6SL3055-0AA00-5CA1), CUA32, CU310 gilt: Es wird ein Rechteckgeber ohne Spur R verwendet und die Spurüberwachung (p0405.2 = 1) ist aktiviert. 3-1026 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1027 - Steckverbindungen der Geberleitung überprüfen. - SMC30: Parametrierung prüfen (p0404.22). Zu Störwert Bit 1 = 1: - Richtige Geberleitung angeschlossen? - Geber bzw. Geberleitung tauschen. 3-1027 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1028 Die Auswertung des Signalpegels wird nur ausgeführt, wenn folgende Bedingungen erfüllt sind: - Sensor Module Eigenschaften vorhanden (r0459.31 = 1). - Überwachung aktiviert (p0437.31 = 1). 3-1028 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1029: Geber 2: Amplitudenfehler Spur A Oder B Übersteuert

    Die Analogwerte des Amplitudenfehlers sind nicht zeitgleich zur Fehlerauslösung der Hardware des Sensor Modu- les. Abhilfe: - EMV-gerechte Verlegung der Geberleitungen und Schirmung prüfen. - Geber bzw. Geberleitung tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1029 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1030: Geber 2: Lagedifferenz Hallsensor/Spur C/D Und Spur A/B Zu Groß

    - Anschluss von Spur C oder Spur D kontrollieren. - Geber bzw. Geberleitung tauschen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1030 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1031: Geber 2: Abweichung Lage Inkrementell/Absolut Zu Groß

    Bit 14: Reserviert / Interner Kommunikationsfehler (--> F3x110, x = 1, 2, 3). Bit 15: Interner Kommunikationsfehler (--> F3x110, x = 1, 2, 3). Bit 16: Beleuchtung (--> F3x135, x = 1, 2, 3). 3-1031 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1032: Geber 2: Fehler Bei Bestimmung Der Multiturn-Information

    Bit 27: Multiturn Position 2 (--> F3x136, x = 1, 2, 3). Bit 28: Multiturn System (--> F3x136, x = 1, 2, 3). Bit 29: Multiturn Power Down (--> F3x136, x = 1, 2, 3). 3-1032 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1033 Bit 5: Wandlungszeit des Interpolators unterschritten. Bit 6: Fehler beim Auslesen des Absolutwertes. Bit 7: Extern signalisierter Fehler. Bit 8: F1 (Safety Statusanzeige). Bit 9: F2 (Safety Statusanzeige). 3-1033 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1034: Geber 2: Initialisierung Fehlerhaft

    Störwert (r0949, dezimal interpretieren): Aktuelle Eingangsfrequenz in Hz. Siehe auch: p0408 (Rotatorischer Geber Strichzahl) Abhilfe: - Drehzahl verringern. - Geber mit kleinerer Strichzahl verwenden (p0408). 3-1034 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1035 Ursache: Der Lagewert hat den zulässigen Bereich von -0.5 ... +0.5 überschritten. Störwert (r0949, dezimal interpretieren): 1: Lagewert von LVDT-Sensor. 2: Lagewert von Geberkennlinie. 3-1035 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1036 - Geber bzw. Geberleitung tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1036 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1037 Bit 10: Frameerror beim doppelt Lesen. Bit 11: Paritätsfehler. Bit 12: Datenleitungspegel während der Monoflopzeit fehlerhaft. Abhilfe: - EMV-gerechte Verlegung der Geberleitungen prüfen. - Steckverbindungen überprüfen. - Geber tauschen. 3-1037 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1038 - Geber tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1038 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1039: Geber 2: Amplitudenwarnung Spur A Oder B (A^2 + B^2)

    - Bei Verschmutzung der Codescheibe oder Alterung der Beleuchtung den Geber tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1039 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1040: Geber 2: Drehzahldifferenz Je Abtastrate Überschritten

    KEINE Quittierung: KEINE Ursache: Bei der Istwerterfassung wurde ein Fehler erkannt. Aufgrund dieses Fehlers muss angenommen werden, dass die Istwerterfassung eine falsche Groblage liefert. 3-1040 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1041: Geber 2: Impulszahl Rechteckgeber Außerhalb Toleranzband

    - EMV-gerechte Verlegung der Geberleitungen prüfen. - Justage des Hallsensors prüfen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT 3-1041 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1042 Multiturn-Information weiterhin zu puffern. Abhilfe: Batterie tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT 3-1042 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1043 Warnwert (r2124, dezimal interpretieren): 1: Eingangsspannung außerhalb des erfassbaren Messbereichs. 2: Eingangsspannung außerhalb des eingestellten Messbereichs (p4675). 3: Der Betrag der Eingangsspannung hat die Bereichsgrenze überschritten (p4676). 3-1043 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1044 - Geber bzw. Geberleitung tauschen. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1044 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1045 Es ist dafür zu sorgen, dass alle mit Messgetriebe angebauten Geber im Betrieb gültige Istwerte liefern. Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1045 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1046 - EMV-gerechten Schaltschrankaufbau und Leitungsverlegung prüfen. - Betroffene Komponente tauschen. Siehe auch: p9916 (DRIVE-CLiQ Übertragungsfehler Abschaltschwelle Slave) Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1046 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1047 SOFORT Ursache: Es ist ein Zeitscheibenüberlauf bei Geber 2 aufgetreten. Störwert (r0949, hexadezimal interpretieren): yx hex: y = Betroffene Funktion (Siemens-interne Fehlerdiagnose), x = Betroffene Zeitscheibe x = 9: Zeitscheibenüberlauf der schnellen (Stromreglertakt)-Zeitscheibe. x = A: Zeitscheibenüberlauf der mittleren Zeitscheibe.

  • Seite 1048: Geber 2: Initialisierung Fehlgeschlagen

    Die Seriennummer des Gebers hat sich geändert. Die Änderung wird nur bei Gebern mit Seriennummer (z. B. EnDat-Geber) überprüft. - Es wurde der Geber getauscht. 3-1048 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1049 4 (= 04 hex): Die Länge des empfangenen Telegramms passt nicht zur Empfangsliste. 5 (= 05 hex): Der Typ des empfangenen Telegramms passt nicht zur Empfangsliste. 3-1049 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1050 Die DRIVE-CLiQ-Kommunikation von der Control Unit zu dem betroffenen Geber ist fehlerhaft. Die Daten konnten nicht gesendet werden. Fehlerursache: 65 (= 41 hex): Der Telegrammtyp stimmt nicht mit der Sendeliste überein. 3-1050 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1051: Geber 2 Drive-Cliq: Fehler Unterhalb Meldeschwelle

    Die Adresse der Komponente im Telegramm und in der Empfangsliste stimmt nicht überein. 7 (= 07 hex): Es wird ein SYNC-Telegramm erwartet, aber das empfangene Telegramm ist keines. 3-1051 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1052 DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS1 (AUS2, AUS3, IASC/DCBRK, KEINE) Quittierung: POWER ON Ursache: Es ist ein interner Softwarefehler im Sensor Module von Geber 2 aufgetreten. 3-1052 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1053 4 (= 04 hex): Die Länge des empfangenen Telegramms passt nicht zur Empfangsliste. 5 (= 05 hex): Der Typ des empfangenen Telegramms passt nicht zur Empfangsliste. 3-1053 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1054: Geber 2 Drive-Cliq (Cu): Versorgungsspannung Ausgefallen

    - Dimensionierung der Versorgung für die DRIVE-CLiQ-Komponente überprüfen. Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1054 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1055 Quittierung: SOFORT Ursache: Auf der betroffenen DRIVE-CLiQ-Komponente (Sensor Module für Geber 2) wurde ein Fehler erkannt. Eine fehler- hafte Hardware kann nicht ausgeschlossen werden. 3-1055 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1056 - Bei einem Komponententausch gleichen Komponententyp und wenn möglich gleiche Firmware-Version verwen- den. - Bei einem Leitungstausch nur Leitungen mit möglichst gleicher Länge verwenden (maximale Leitungslänge beach- ten). 3-1056 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1057 - Hotline kontaktieren. Reaktion bei F: KEINE (AUS1, AUS2, AUS3, IASC/DCBRK, STOP1, STOP2) Quittierung bei F: SOFORT Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1057 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1058: Geber 2: Fehlparametrierung

    Geber 2: Gerätekombination nicht zulässig Meldungswert: Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: AUS1 (IASC/DCBRK, KEINE) Quittierung: IMPULSSPERRE Ursache: Die ausgewählte Gerätekombination wird nicht unterstützt. 3-1058 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1059: Geber 2: Fehler Bei Parametrierung

    = 0 und r0404.11 = 0. Abhilfe: - Überprüfen, ob der angeschlossene Gebertyp mit dem parametrierten übereinstimmt. - Den durch den Störwert (r0949) und p0187 angegebenen Parameter richtigstellen. 3-1059 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1060 Geber 2: Spindelsensor S1 Spannung fehlerhaft Meldungswert: Antriebsobjekt: DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S Reaktion: KEINE Quittierung: KEINE Ursache: Die Spannung des Analogsensors S1 der Spindel ist außerhalb des zulässigen Bereiches. 3-1060 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1061 Die Auslöseschwelle liegt bei > 750 mV. Ebenso führt eine Übersteuerung des A/D-Wandlers zu diesem Fehler. Ein Signalpegel von 500 mV Scheitelwert entspricht dem Zahlenwert 5333 hex = 21299 dez. 3-1061 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1062 - Drehzahl verringern. - Geber mit kleinerer Strichzahl verwenden (p0408). Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1062 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1063: Geber 3: Batteriespannung Vorwarnung

    Das empfangene Telegramm ist zu früh. 32 (= 20 hex): Fehler im Header des Telegramms. 33 (= 21 hex): Das zyklische Telegramm ist noch nicht eingetroffen. 3-1063 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1064 Die eingestellte Kombination von Stromreglertakt, DP-Takt und Safety-Takt wird vom EnDat 2.2-Umsetzer nicht unterstützt. 2002: Die Auflösung des linearen Messgeräts passt nicht zur Polpaarweite des Linearmotors. 3-1064 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1065: Vsm Drive-Cliq: Fehler Unterhalb Meldeschwelle

    0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: - EMV-gerechten Schaltschrankaufbau und Leitungsverlegung prüfen. - DRIVE-CLiQ-Verdrahtung überprüfen (Leitungsbruch, Kontakte, ...). Siehe auch: p9916 (DRIVE-CLiQ Übertragungsfehler Abschaltschwelle Slave) 3-1065 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1066: Vsm Drive-Cliq (Cu): Lebenszeichen Fehlt

    Fehlerbit im empfangenen Telegramm ist gesetzt und das empfangene Telegramm ist zu früh. Hinweis zum Meldungswert: Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache 3-1066 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1067: Vsm Drive-Cliq (Cu): Versorgungsspannung Ausgefallen

    Die DRIVE-CLiQ-Kommunikation von dem betroffenen Voltage Sensing Module (VSM) zur Control Unit ist fehlerhaft. Die Daten konnten nicht gesendet werden. Fehlerursache: 65 (= 41 hex): Der Telegrammtyp stimmt nicht mit der Sendeliste überein. 3-1067 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1068: Vsm Drive-Cliq (Cu): Alternierend Zyklische Datenübertragung Gestört

    Hochlauf in inkompatibler Weise geändert. Eine Ursache kann z. B. das Tauschen einer DRIVE-CLiQ-Leitung oder DRIVE-CLiQ-Komponente sein. Störwert (r0949, dezimal interpretieren): Komponentennummer. 3-1068 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1069: Tm: Temperatur Stör-/Warnschwelle Kanal 0 Überschritten

    - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1069 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1070 - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1070 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1071: Tm: Temperatur Warnschwelle Kanal 0 Überschritten

    KEINE Ursache: Die mit der Temperaturerfassung des Terminal Modules (TM) gemessene Temperatur (r4105[1]) hat den Schwell- wert für das Auslösen dieser Warnung (p4102[2]) überschritten. 3-1071 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1072 Temperatursensor unter p4102[6] - Hysterese (5 K, bei TM150 einstellbar über p4118[3]) abkühlen. Siehe auch: p4102 Reaktion bei F: KEINE Quittierung bei F: SOFORT (POWER ON) Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1072 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1073 Die eingegebene Geberstrichzahl ist zur hardwaremäßig zulässigen Strichzahl nicht passend. Störwert (r0949, dezimal interpretieren): 1: Geberstrichzahl ist zu hoch. 2: Geberstrichzahl ist zu niedrig. 4: Geberstrichzahl kleiner als Nullmarkenoffset (p4426). 3-1073 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1074 - Terminal Module 31 und Firmware-Version verwenden, um die Funktion "Zeitstufe für Temperaturauswertung" zu unterstützen (Bestellnummer 6SL3055-0AA00-3AA1, Firmware-Version 2.6 und höher). Siehe auch: p4103 3-1074 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1075 - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1075 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1076 - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1076 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1077 - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1077 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1078 - Gegebenenfalls die Störreaktion auf KEINE einstellen (p2100, p2101). Siehe auch: p4102 Reaktion bei N: KEINE Quittierung bei N: KEINE Reaktion bei A: KEINE Quittierung bei A: KEINE 3-1078 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1079 Temperaturistwert zum Zeitpunkt der Auslösung [0.1 °C]. Abhilfe: Temperatursensor unter p4102[12] - Hysterese (p4118[6]) abkühlen. Siehe auch: p4102 Reaktion bei F: KEINE Quittierung bei F: SOFORT (POWER ON) 3-1079 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1080 - Wenn r4101[9] <= 1650 Ohm, dann beträgt die Temperatur r4105[9] = -50 °C. Warnwert (r2124, dezimal interpretieren): Temperaturistwert zum Zeitpunkt der Auslösung [0.1 °C]. Abhilfe: Temperatursensor unter p4102[18] - Hysterese (p4118[9]) abkühlen. Siehe auch: p4102 3-1080 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1081 Das Terminal Module hat mindestens einen Fehler erkannt. Abhilfe: Auswertung der weiteren aktuellen Meldungen. Reaktion bei F: AUS2 (AUS1, AUS3, IASC/DCBRK, KEINE, STOP1, STOP2) Quittierung bei F: SOFORT 3-1081 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1082 Differenz zwischen der Prüfsumme bei POWER ON und der aktuellen Prüfsumme. Abhilfe: - Überprüfen, ob die zulässige Umgebungstemperatur für die Komponente eingehalten wird. - Terminal Module tauschen. 3-1082 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1083 Es wird ein SYNC-Telegramm erwartet, aber das empfangene Telegramm ist keines. 8 (= 08 hex): Es wird kein SYNC-Telegramm erwartet, aber das empfangene Telegramm ist eines. 3-1083 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1084 Auf der betroffenen DRIVE-CLiQ-Komponente wurde ein Fehler erkannt. Eine fehlerhafte Hardware kann nicht aus- geschlossen werden. Fehlerursache: 32 (= 20 hex): Fehler im Header des Telegramms. 3-1084 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1085: Tm Drive-Cliq: Fehler Unterhalb Meldeschwelle

    Der Telegrammtyp stimmt nicht mit der Sendeliste überein. 66 (= 42 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. 67 (= 43 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. 3-1085 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1086 DC_CTRL, DC_CTRL_R, DC_CTRL_R_S, DC_CTRL_S, TM150, TM15DI_DO, TM31 Reaktion: AUS1 (AUS2) Quittierung: SOFORT Ursache: Die DRIVE-CLiQ-Kommunikation von dem betroffenen Terminal Module (TM) zur Control Unit ist fehlerhaft. 3-1086 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1087: Tm Drive-Cliq (Cu): Versorgungsspannung Ausgefallen

    - POWER ON durchführen (Aus-/Einschalten). - Verdrahtung der Versorgungsspannung für die DRIVE-CLiQ-Komponente überprüfen (Leitungsbruch, Kontakte, ...). - Dimensionierung der Versorgung für die DRIVE-CLiQ-Komponente überprüfen. 3-1087 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1088 67 (= 43 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. 96 (= 60 hex): Bei der Laufzeitmessung ist die Antwort zu spät eingetroffen. 3-1088 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1089: Tm Drive-Cliq (Cu): Alternierend Zyklische Datenübertragung Gestört

    - Firmware auf dem Terminal Module gegen eine ältere Firmware tauschen (r0158). - Firmware auf der Control Unit hochrüsten (r0018). Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1089 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1090 08: TM15 24-V-Versorgung für DI/DO 8 ... 15 (X521) fehlt. 10: TM15 24-V-Versorgung für DI/DO 16 ... 23 (X522) fehlt. 20: TM41 24-V-Versorgung für DI/DO 0 ... 3 fehlt. 3-1090 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1091 - Bus bzw. Master auf Auslastung prüfen (z. B. Buszykluszeit Tdp zu kurz eingestellt). Reaktion bei F: KEINE Quittierung bei F: SOFORT (POWER ON) Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1091 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1092 - Sensor auf korrekten Anschluss überprüfen. - Sensor austauschen. Reaktion bei F: KEINE Quittierung bei F: SOFORT (POWER ON) Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1092 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1093 - Sensor auf korrekten Anschluss überprüfen. - Sensor austauschen. Reaktion bei F: KEINE Quittierung bei F: SOFORT (POWER ON) Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1093 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1094 - Sensor auf korrekten Anschluss überprüfen. - Sensor austauschen. Reaktion bei F: KEINE Quittierung bei F: SOFORT (POWER ON) Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1094 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1095 - Sensor auf korrekten Anschluss überprüfen. - Sensor austauschen. Reaktion bei F: KEINE Quittierung bei F: SOFORT (POWER ON) Reaktion bei N: KEINE Quittierung bei N: KEINE 3-1095 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1096: Tm: Unbekannte Warnung

    Das zyklische Telegramm ist noch nicht eingetroffen. 34 (= 22 hex): Zeitfehler in der Empfangsliste des Telegramms. 35 (= 23 hex): Empfangsfehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. 3-1096 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1097: Hub Drive-Cliq (Cu): Lebenszeichen Fehlt

    19 (= 13 hex): Telegramm ist länger als im Längenbyte bzw. in der Empfangsliste angegeben und das empfangene Telegramm ist zu früh. 3-1097 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1098: Hub Drive-Cliq (Cu): Zyklische Datenübertragung Gestört

    Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: - Spannungsversorgung der betroffenen Komponente überprüfen. - POWER ON durchführen. - Betroffene Komponente austauschen. 3-1098 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1099: Hub Drive-Cliq (Cu): Fehler Beim Senden Von Drive-Cliq-Daten

    Die einzelnen Informationen sind im Meldungswert (r0949/r2124) wie folgt verschlüsselt: 0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: POWER ON durchführen. Siehe auch: p9915 (DRIVE-CLiQ Übertragungsfehler Abschaltschwelle Master) 3-1099 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1100: Hf Damping Module Drive-Cliq: Fehler Unterhalb Der Meldeschwelle

    Zeitfehler in der Sendeliste des Telegramms. 65 (= 41 hex): Der Telegrammtyp stimmt nicht mit der Sendeliste überein. 66 (= 42 hex): Sendefehler: Der Zwischenspeicher des Telegramms ist fehlerhaft. 3-1100 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1101 Quittierung: SOFORT Ursache: Bei dem Antriebsobjekt an der DRIVE-CLiQ-Buchse X104 ist eine Störung aufgetreten. Störwert (r0949, dezimal interpretieren): Erste auf diesem Antriebsobjekt aufgetretene Störung. 3-1101 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1102 Bei dem Antriebsobjekt an der DRIVE-CLiQ-Buchse X103 ist eine Warnung aufgetreten. Warnwert (r2124, dezimal interpretieren): Erste auf diesem Antriebsobjekt aufgetretene Warnung. Abhilfe: Den Warnpuffer des angegebenen Objektes auswerten. 3-1102 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
  • Seite 1103 Die DRIVE-CLiQ-Kommunikation von der Control Unit zu der betroffenen Controller Extension ist fehlerhaft. Fehlerursache: 1 (= 01 hex): Checksummenfehler (CRC-Fehler). 2 (= 02 hex): Telegramm ist kürzer als im Längenbyte bzw. in der Empfangsliste angegeben. 3-1103 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...

  • Seite 1104: Cx32 Drive-Cliq: Zyklische Datenübertragung Gestört

    0000yyxx hex: yy = Komponentennummer, xx = Fehlerursache Abhilfe: - POWER ON durchführen (Aus-/Einschalten). - Betroffene Komponente austauschen. Siehe auch: p9916 (DRIVE-CLiQ Übertragungsfehler Abschaltschwelle Slave) 3-1104 © Siemens AG 2009 - 2013 All Rights Reserved SINAMICS DCM Listenhandbuch (LH8), 06/2013, 6RX1800-0ED00...
