9.1.2 Koordinaten (nur OC53942X / OC53952X / OC53962X / OC53972X)

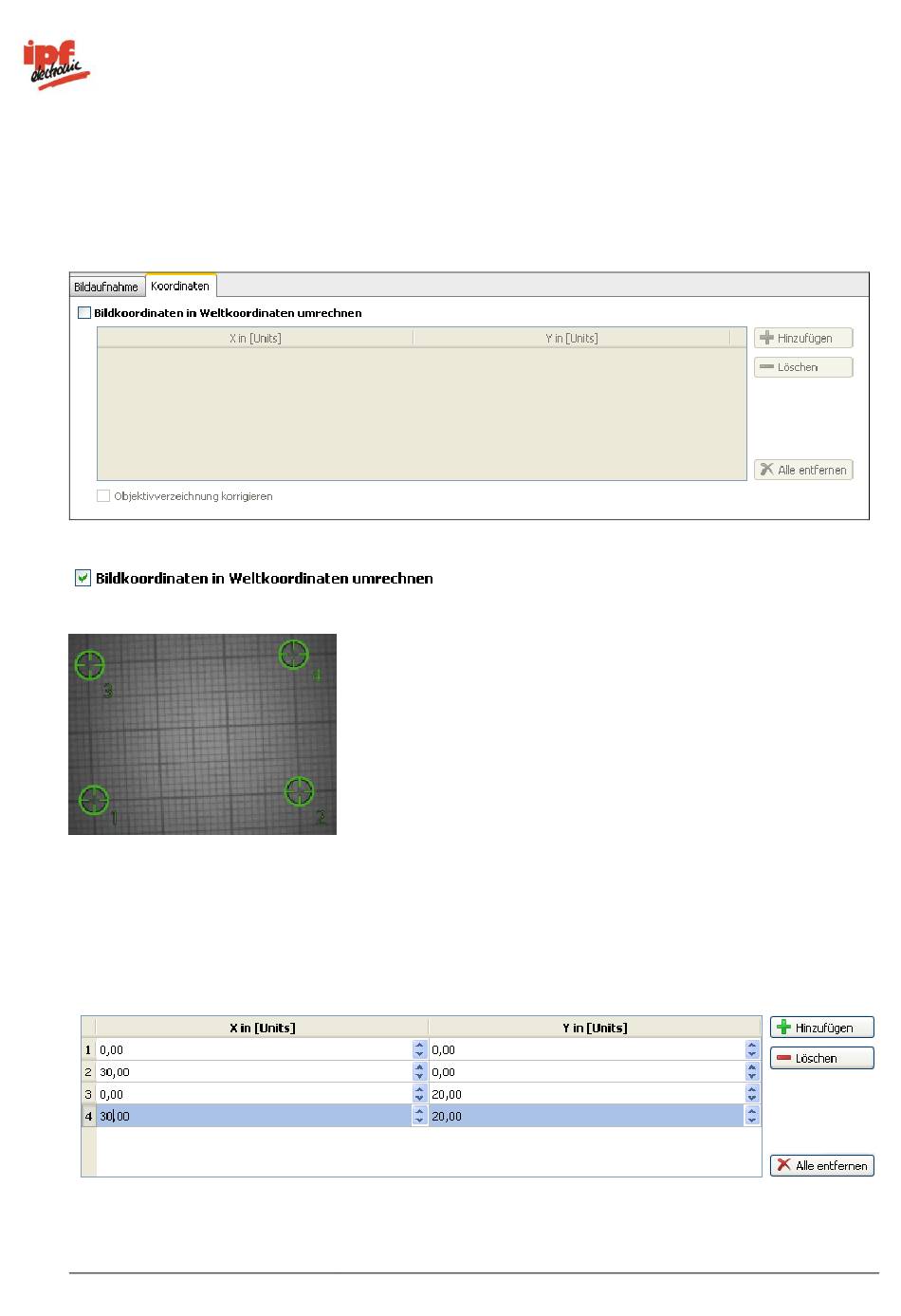

Mit dem Vision Sensor besteht die Möglichkeit, das interne Bildkoordinatensystem in ein benutzerdefiniertes
Koordinatensystem umzurechnen. Dazu ist es notwendig, die realen Koordinaten für einige Stützpunkte im
Bild bezogen auf ein Weltkoordinatensystem anzugeben.
Wenn Sie die Koordinaten umrechnen möchten, aktivieren Sie diese Option.
Anschließend müssen Sie mindestens vier Stützpunkte im Bild markieren. Achten Sie für eine hohe
Genauigkeit der Umrechnung darauf, dass die Punkte:

möglichst exakt im Bild platziert sind,

gleichmäßig im Bild verteilt sind und

nicht auf einer Linie liegen.
Ordnen Sie den Punkten in der Tabelle die jeweiligen realen Koordinaten zu. Beachten Sie, dass die
Koordinaten bezogen auf ein rechtshändiges Koordinatensystem angegeben sein müssen.
