Übersicht - Bosch Rexroth ctrlX DRIVE Runtime AXS-V-02 Anwendungsbeschreibung

64/243
Kommunikation, Engineering/Diagnoseschnittstellen
6.3.2 Übersicht

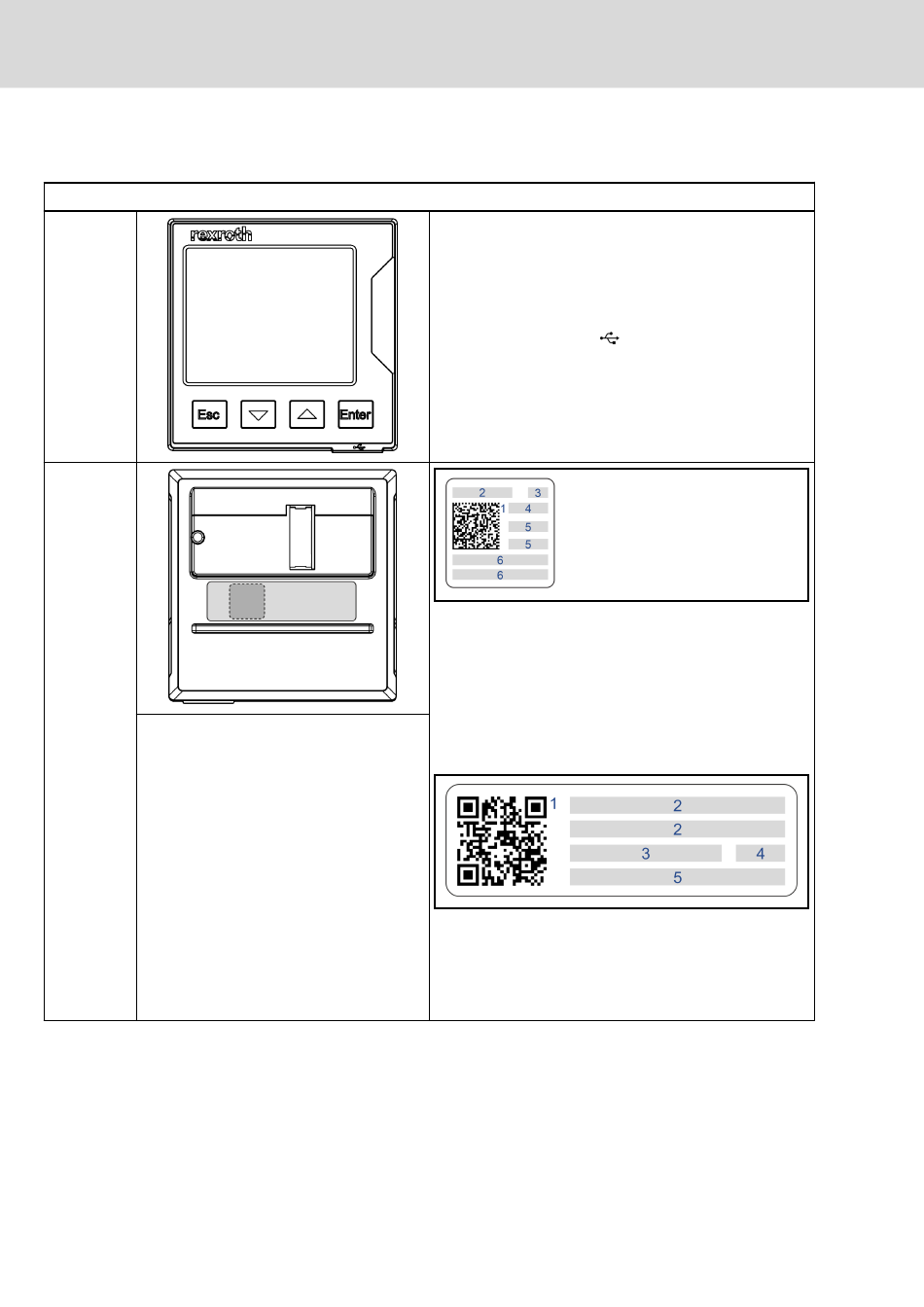

Vorderseite
Rückseite
Typenschilder:
● 10 × 10 mm:
Panel als Komponente des Geräts be‐
stellt (CP-XDP1)
oder
● 32 × 12 mm:
Panel als Einzelkomponente bestellt
(XDP1-N-128-NN-VRSN-NN;
R911403470)
Bosch Rexroth AG R911398020 _Ausgabe 03
Engineering-Tool für Geräte ctrlX DRIVE
● TFT-Display
● 4 Tasten: <Esc>, <▼>, <▲>, <Enter>
● hot-plug-fähig
● dynamische QR-Codes zur Anzeige von Informationen
an mobilen Endgeräten
● USB-C-Schnittstelle
● Flash-Speicher (128 MB, FAT)
1
2
3
4
5
6
Abb. 6-3:
1
2
3
4
5
Abb. 6-4:
ctrlX DRIVE Runtime AXS-V-02 Funktionen
2D-Code
Typ
Hardware-Index
Produktionswoche (Beispiel: 20W38 bedeu‐
tet: Jahr 2020, Woche 38)
Materialnummer
Seriennummer
Typenschild (10 × 10 mm)
QR-Code
Typ
Materialnummer
Hardware-Index
Seriennummer
Typenschild (32 × 12 mm)
