Kommunikation, Engineering/Diagnoseschnittstellen
Aufbau der IP-Adresse
Interface
Engineering über IP
Panel
Bosch Rexroth AG R911398020 _Ausgabe 03
Änderungen werden durch die Aktivierung des Antriebskommandos "C6100
Kommando IP Einstellungen aktivieren" wirksam.
Sind in einem Gerät mehrere Schnittstellen für die IP-Kommuni‐
kation vorhanden, sind unterschiedliche IP-Netze einzustellen.
Alle IP-Adressen des ctrlX DRIVE werden automatisch aktiv. Auch bei Kon‐
flikten mit anderen Geräten im Netzwerk erhält der Antrieb seine IP-Adresse.
Wenn ein Adressenkonflikt besteht, wird die im Antrieb vergebene
Adresse nicht aktiviert. D. h. der Antrieb ist ggf. im Netzwerk nicht
erreichbar. Es ist notwendig über zusätzliche Maßnahmen die Ad‐
ressen zu korrigieren (z. B. manuell über das Display).
Die IP-Adresse eines Kommunikationsteilnehmers setzt sich immer aus einer
Netzwerk-Adresse (Netz-ID) und einer Host-Adresse (Host-ID) zusammen.
Als Defaultwert werden in einem Antriebsregelgerät Klasse-C-Netze (Netz‐
werkmaske 255.255.255.0) verwendet, dabei entspricht die Netz-ID den ers‐
ten drei Byte der IP-Adresse. Die Host-ID ist dann das vierte Byte der IP-Ad‐
resse.

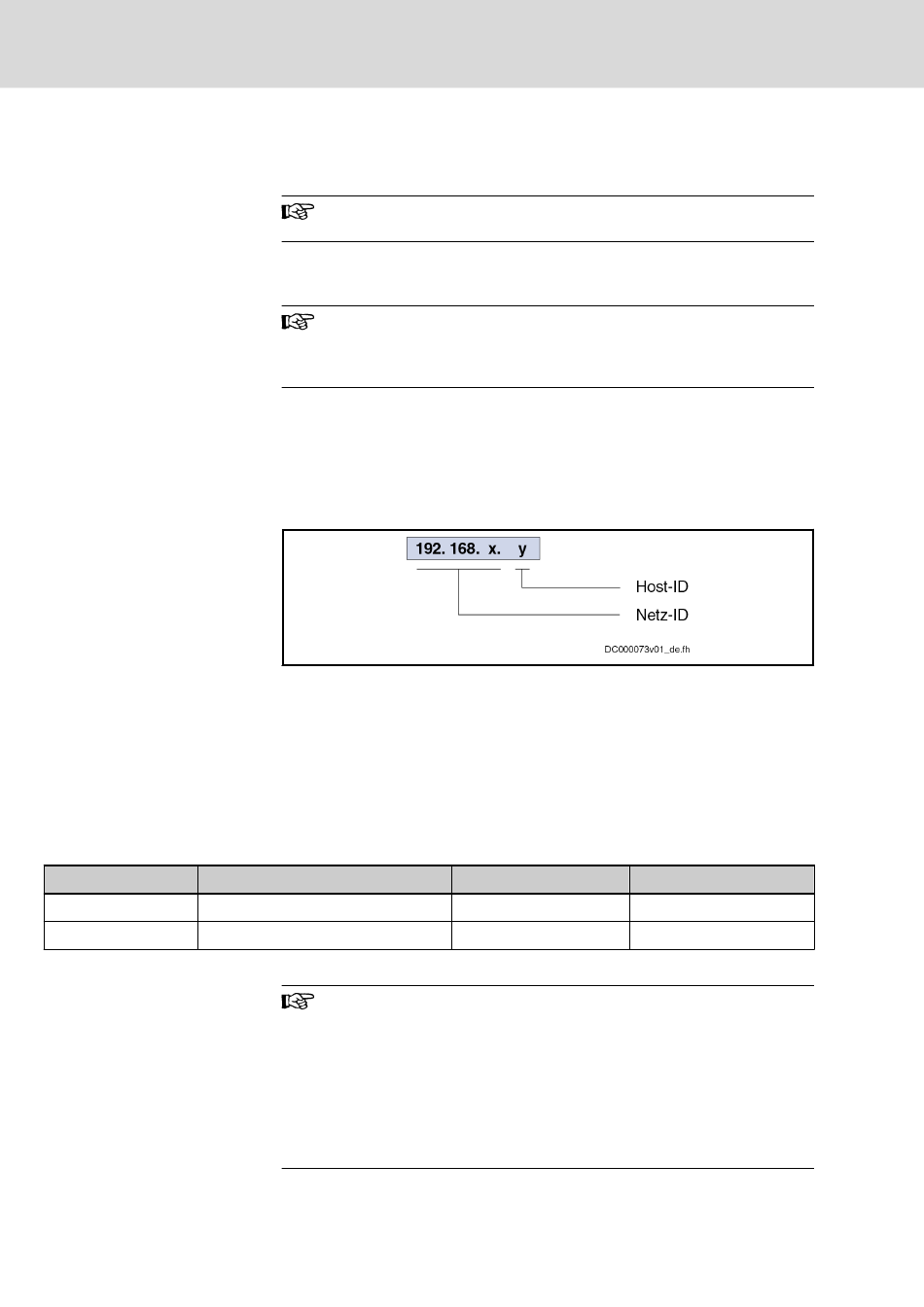

Abb. 6-6: Aufbau der IP-Adresse
Für den Adressbereich der IP-Kommunikation mit dem Antrieb sollte immer
ein "privater" Bereich verwendet werden. Zur Verfügung stehen dabei die de‐
finierten Bereiche der
● Klasse-A-Netze (10.x.x.x/8),
● Klasse-B-Netze (172.16.x.x/12) oder
● Klasse-C-Netze (192.168.x.x/16).
Als IP-Adressbereich wird der Bereich der privaten Klasse-C-Netze
(192.168.x.x) empfohlen bzw. als Default-Einstellung verwendet.
IP-Adresse
192.168.0.<FKM-Adresse>
192.168.222.<FKM-Adresse>
Tab. 6-10: Defaultwerte der IP-Konfiguration
Durch "Basisparameter laden (Werkseinstellungen)" werden die
Default-Werte der IP-Konfiguration wiederhergestellt (siehe Ta‐
belle).
Die Konfiguration für die IP Kommunikation kann durch entspre‐
chende Auswahl beim "Basisparameter laden" erhalten bleiben.
Mit der Option "ohne Engineering Schnittstelle" bleiben die Ein‐
stellungen für den Engineering-Port unverändert. Mit der Option
"ohne Führungskommunikationsparameter" werden die Einstel‐
lungen für "Engineering über IP" nicht geändert.
ctrlX DRIVE Runtime AXS-V-02 Funktionen
Netzwerkmaske
255.255.255.0
255.255.255.0
Gateway-Adresse
0.0.0.0
0.0.0.0
