Sytronix SvP 7020 IMC Drehzahlvariable Pumpenantriebe
6.4

Inbetriebnahme IMC

6.4.1 Übersicht
Zur Erleichterung der Inbetriebnahme stehen Dialoge bereit, die eigens für
die Technologiefunktion entwickelt wurden. Der einführende Übersichtsdialog
wird über den Menüpunkt "SYTRONIX 7020 (IMC02)" unter dem "MLD"-Kno‐
ten im IndraWorks-Baum gestartet:

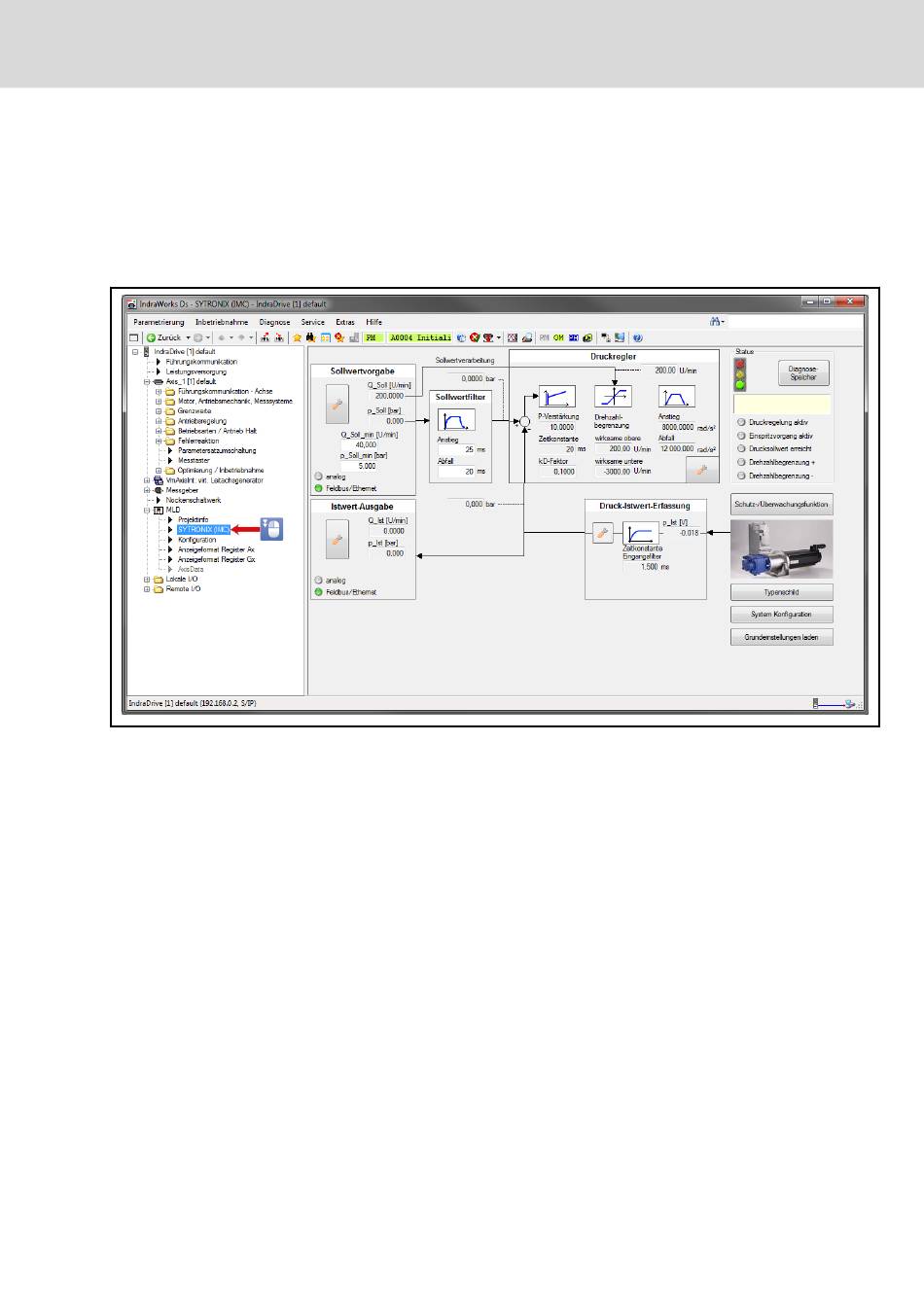

Abb. 6-33: Startdialog der IMC-Software-/Parameterdatei
Der Dialog besteht aus vier Funktionsbereichen, die im Folgenden erläutert
werden:
1. E/A-Konfiguration:
Konfiguration der Ein- und Ausgangssignale für IndraDrive
2. IMC-Regler:
Konfiguration des IMC-Reglers
3. Diagnose:
Statusanzeige und Ausgabe von Warnungen und Fehlern
4. Konfiguration:
Informationen und Einstellungen zum Gesamtsystem (Hard- und Soft‐
ware)
Diese vier Funktionen können mit IndraWorks angezeigt werden.
RD 62311-IB/11.2019_ Ausgabe 03 Bosch Rexroth AG
53/185
Inbetriebnahme
