Leistungsversorgung
Bosch Rexroth AG R911398020 _Ausgabe 03
ctrlX CORE interne Steuerung
F Sicherung
LB Leistungsbereitschaft
XF50/XF51 EtherCAT-Master
XF** Kommunikation (Ethernet basierter Feldbus)
XLI Netzanschaltkomponente
XMD Wechselrichter (2-Achs)
XMS Wechselrichter (1-Achs)
XVR Versorgungsgerät (rückspeisend)

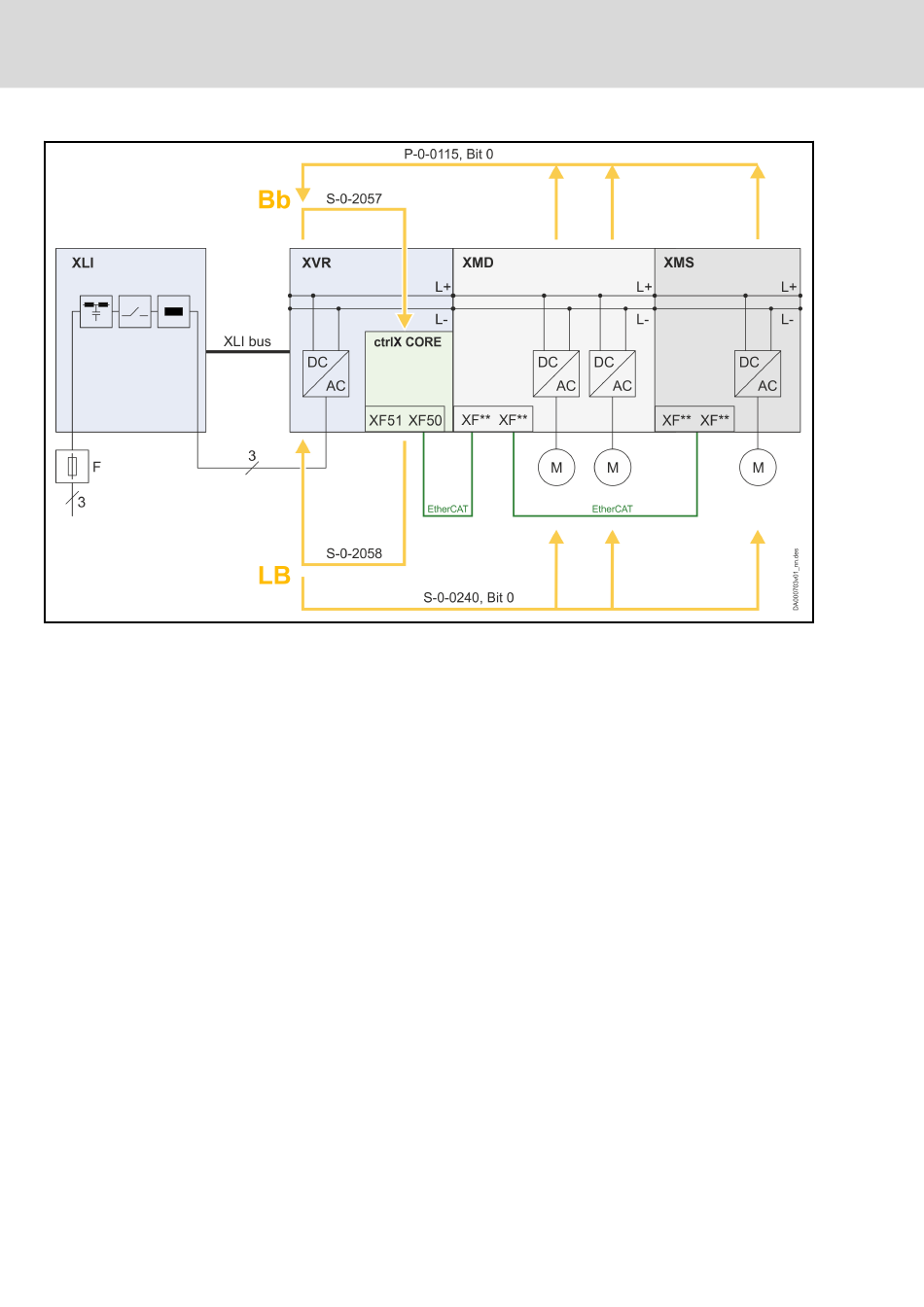

Abb. 9-7: Achsverbund mit Informationsaustausch via Feldbus und interner
Steuerung ctrlX CORE bei XVR
Beim Informationsaustausch via Feldbus und interner Steuerung ctrlX CORE
existieren bereits vorgefertigte Funktionsbausteine und Parameterdateien.
