Kommunikation, Engineering/Diagnoseschnittstellen
6.3.6

Panel-Funktionen

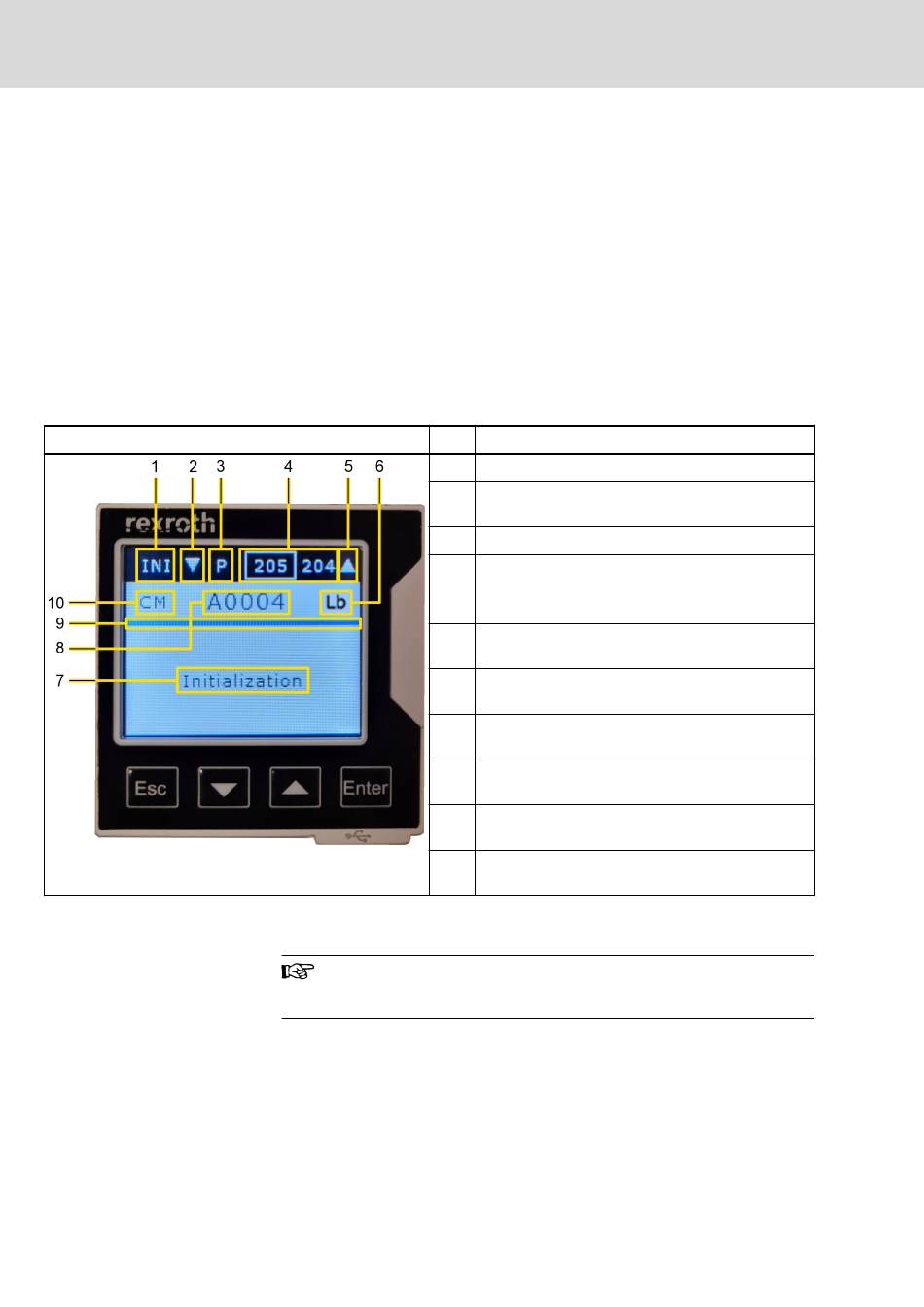

Diagnose-Anzeige

Panel
Bosch Rexroth AG R911398020 _Ausgabe 03
Die Diagnose-Anzeige erscheint, wenn das Panel in der Betriebsart Panel-
Engineering betrieben wird.
Angezeigt werden folgende Diagnosen:
● Diagnosen des Geräts ctrlX DRIVE
● Diagnosen des Panels
Die angezeigten Diagnosen wechseln automatisch:
1. Diagnosen des Panels
2. Diagnosen der Achsen
3. QR-Code mit Informationen zur aktuellen Diagnose des Geräts
Nr.
1
2
3
4
5
6
7
8
9
10
Tab. 6-6: Diagnose-Anzeige
Die Beschreibung der einzelnen Diagnosen finden Sie in der Do‐
kumentation "ctrlX DRIVE, Diagnosemeldungen der Runtime
AXS, Referenz (R911383775)".
ctrlX DRIVE Runtime AXS-V-02 Funktionen
Beschreibung
Feldbus-Status (Parameter P-0-4073.0.0)
Navigationstaste <▼> zum manuellen Wechseln zwi‐
schen Diagnose-Anzeigen
Panel
Achse mit Adresse (Parameter P-0-1040.0.0)
Der Rahmen um die Adresse kennzeichnet die aktu‐
ell gewählte Achse
Navigationstaste <▲> zum manuellen Wechseln zwi‐
schen Diagnose-Anzeigen
Status der Leistungsversorgung (Parameter
S-0-1720.0.2, S-0-0424.0.0)
Diagnose-Text entsprechend der aktuellen Diagnose
(Parameter S-0-0095.0.0)
Diagnose der aktuell angewählten Achse (Parameter
S-0-0390.0.0)
Diagnose-LED (Parameter P-0-0115.0.0,
S-0-0424.0.0)
Status der aktuellen Achse (Parameter P-0-0115.0.0,
S-0-0424.0.0)
