3 Systemübersicht
3.1

ctrlX DRIVE Plattform

3.1.1

Generelles

Die Plattform ctrlX DRIVE besteht aus Leistungsteilen, Steuerteilen und Firm‐
ware. Aus der Kombination dieser Plattformelemente ergibt sich ctrlX DRIVE.
Das nachfolgende Bild veranschaulicht diesen Zusammenhang.

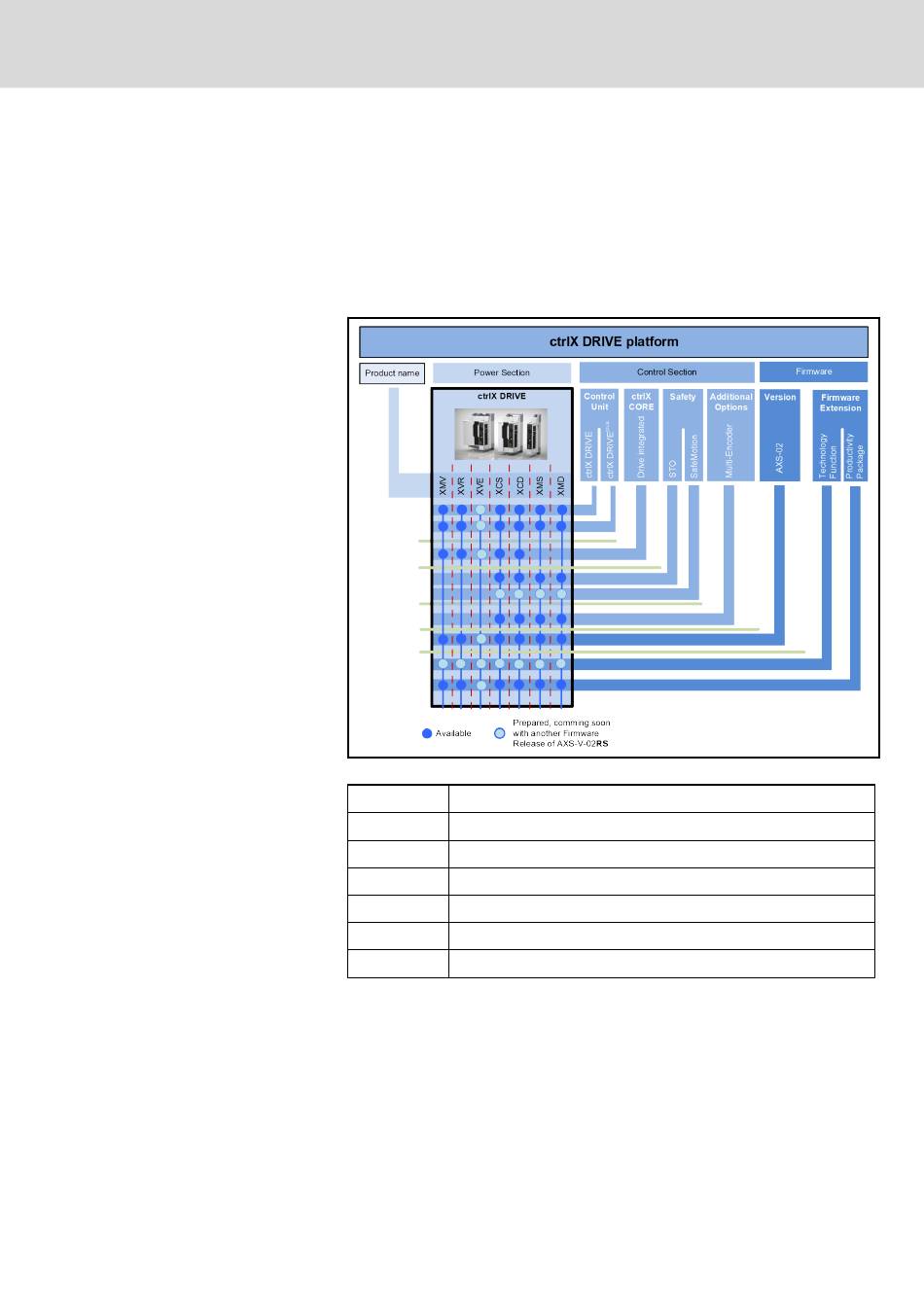

Abb. 3-1: ctrlX DRIVE Plattform
XMV DC/DC-Steller
XVR Rückspeisendes Versorgungsgerät
XVE Einspeisendes Versorgungsgerät
XCS Einzelachs-Umrichter
XCD Doppelachs-Umrichter
XMS Einzelachs-Wechselrichter
XMD Doppelachs-Wechselrichter
Tab. 3-1: Gerätetypen und Bedeutung der Namen
