4 Gerätebasiswissen und State Machines
4.1 Geräteklassen
4.1.1 Versorgungsgerät

Generelles

Die Geräte lassen sich entsprechend dem leistungselektronischen Aufbau in
folgende Klassen aufteilen:
● Grundformen:
– Versorgungsgerät
– Achse / Wechselrichter
– DC/DC-Steller
● Kombinationen:
– Umrichter: Versorgungsgerät + Achse / Wechselrichter
Siehe auch Kap. 3.1.3 "Geräteklassen, Übersicht" auf Seite
Ein Versorgungsgerät versorgt den Zwischenkreis mit Leistung und wandelt
die dreiphasige Netzspannung in eine Gleichspannung.
Typen:
● Einspeisendes Versorgungsgerät → Gleichrichter:
Versorgt den Zwischenkreis mit Energie.
1) Netzeingang
2) Bremstransistor
3) optionaler externer Bremswiderstand
4) Zwischenkreiskapazitäten
5) Zwischenkreisanschluss

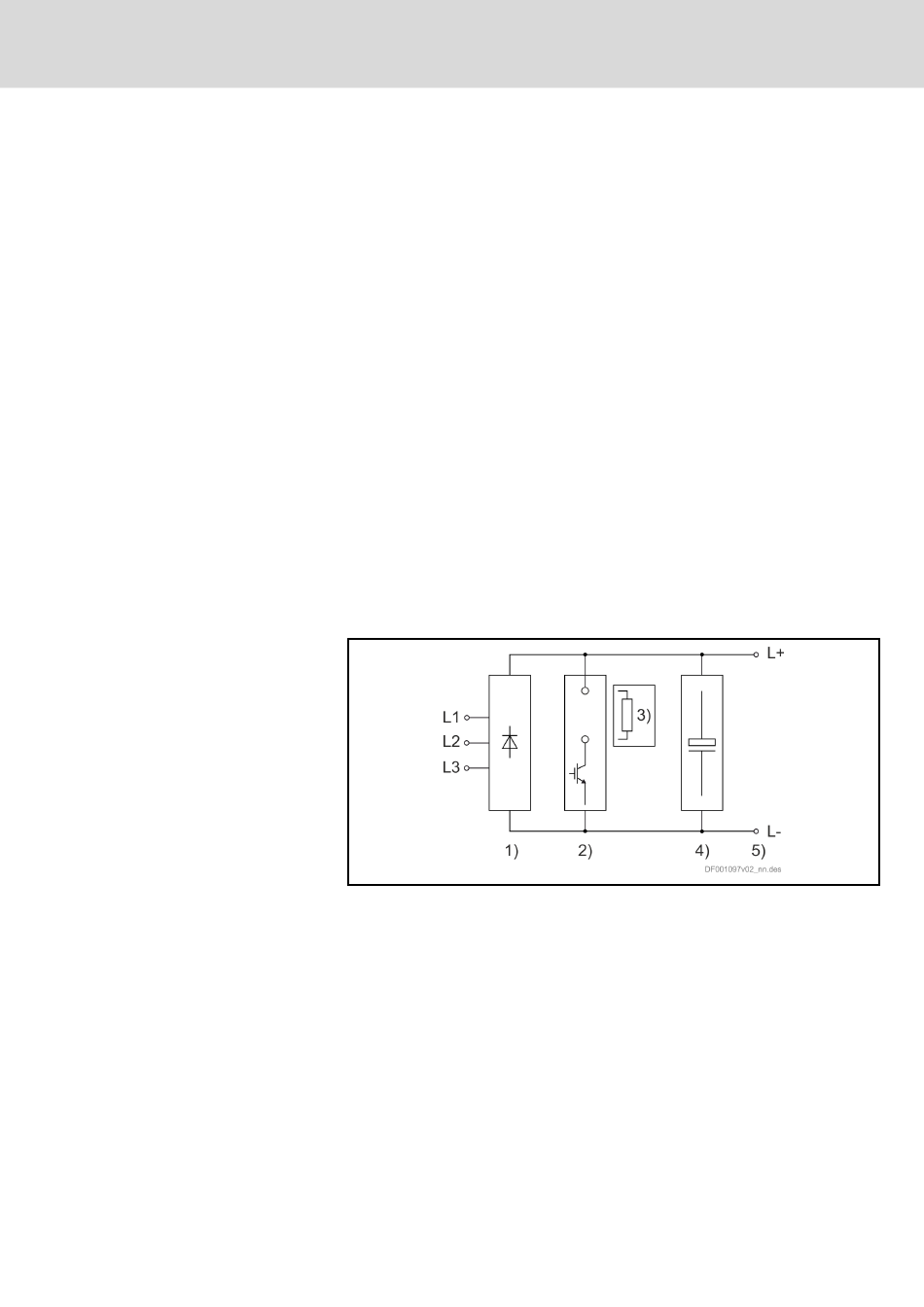

Abb. 4-1: Leistungselektronisches Schaltbild eines einspeisenden Ver‐
sorgungsgeräts
● Rückspeisendes Versorgungsgerät → Netzwechselrichter:
Versorgt den Zwischenkreis mit Energie und speist überschüssige Energie
aus dem Zwischenkreis ins Netz zurück.
