ctrlX DRIVE Runtime AXS-V-02 Funktionen
Bb Betriebsbereitschaft
ctrlX CORE interne Steuerung
F Sicherung
LB Leistungsbereitschaft
Pin x Digitaler Eingang
XCD Umrichter (2-Achs)
XCS Umrichter (1-Achs)
XF50/XF51 EtherCAT-Master
XF** Kommunikation (Ethernet basierter Feldbus)
XMD Wechselrichter (2-Achs)
XMS Wechselrichter (1-Achs)
XNF Netzfilter (optional)
XNL Netzdrossel (optional)
XVE Versorgungsgerät (einspeisend)

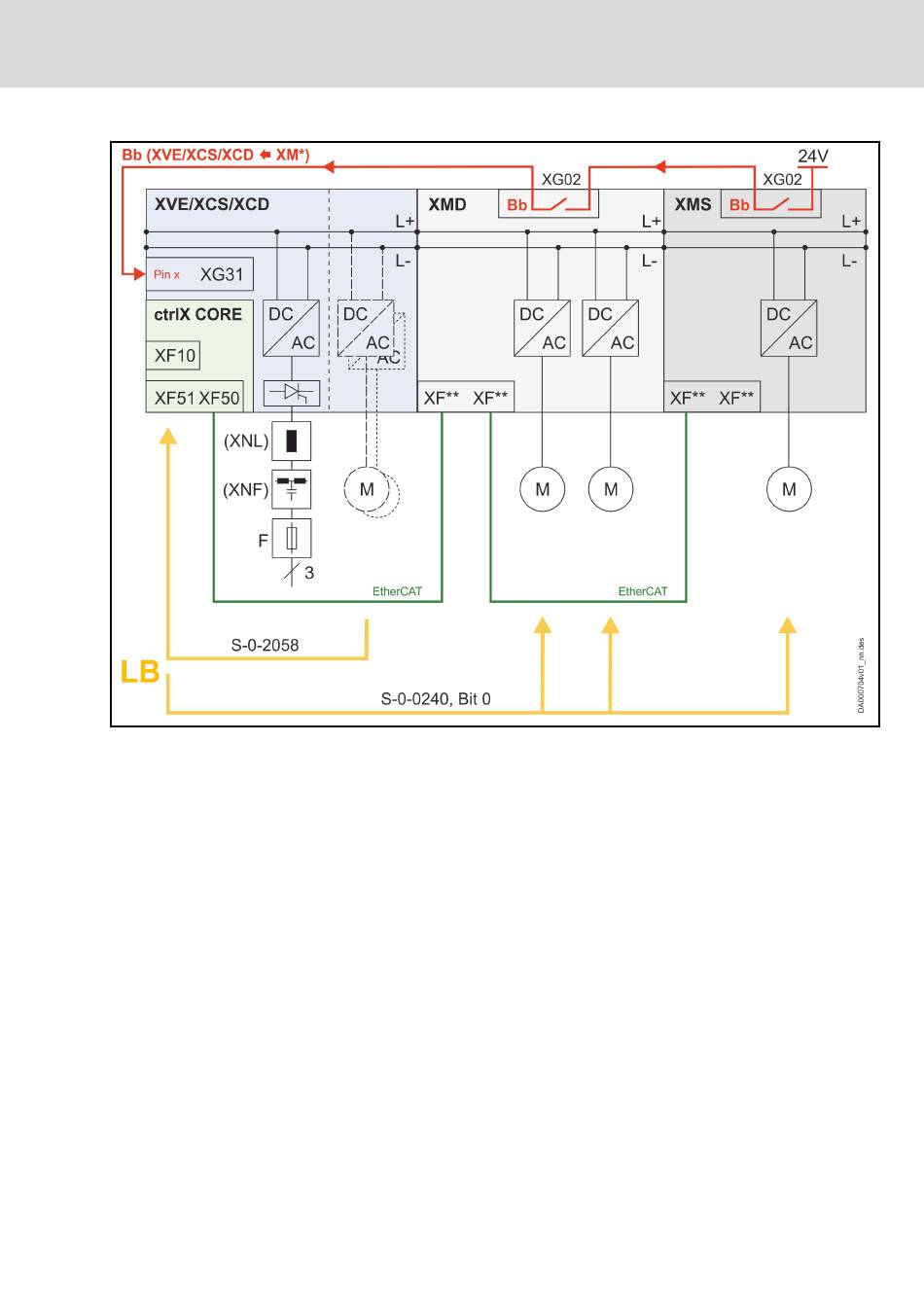

Abb. 9-11: Achsverbund mit Informationsaustausch via Feldbus und digitale
Ein-/Ausgänge mit interner Steuerung ctrlX CORE bei XVE, XCS
oder XCD
Beim Informationsaustausch via Feldbus und digitale Ein-/Ausgänge und in‐
terner Steuerung ctrlX CORE existieren bereits vorgefertigte Funktionsbau‐
steine und Parameterdateien.
Leistungsversorgung
