44/243
Gerätebasiswissen und State Machines
Rückspeisender Versorger im Inselnetzbetrieb
Bosch Rexroth AG R911398020 _Ausgabe 03
* Optional kann ein freier digitaler Eingang am Versorger als
OFF-Eingang verwendet werden (Zuweisung über
S-0-1720.0.150, Bit 0). Wurde dies gemacht, dann gilt: Ist der
OFF-Eingang nicht angeschlossen bzw. unterbrochen, bleibt
das Statusbit 5 von S-0-1720.0.2 auf 0.
OM Betriebsmodus
PM Parametriermodus
ZK Zwischenkreis

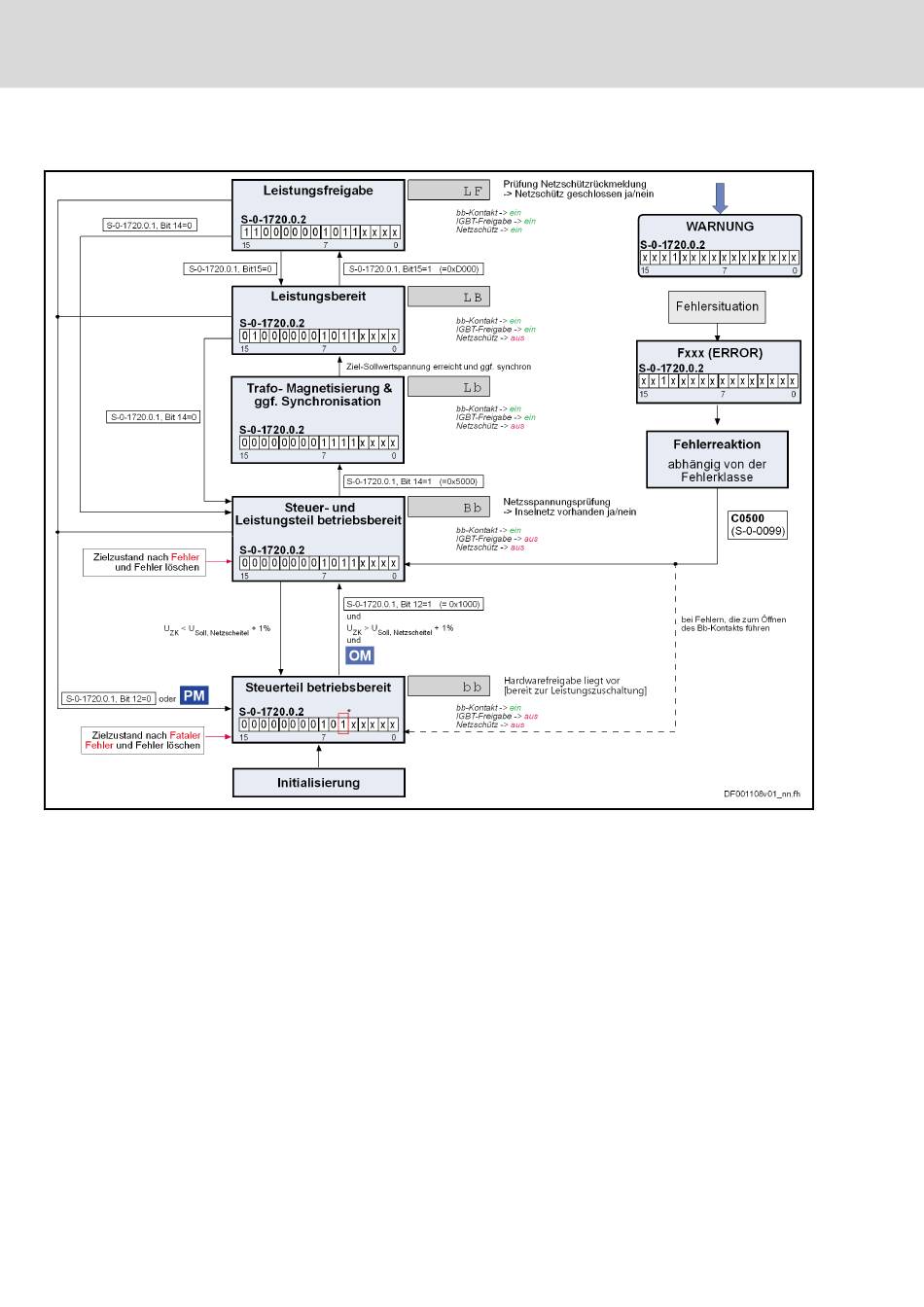

Abb. 4-18: Gerätesteuerung beim rückspeisenden Versorger im Inselnetzbe‐
trieb (Inselnetz State Machine)
