ctrlX DRIVE Runtime AXS-V-02 Funktionen

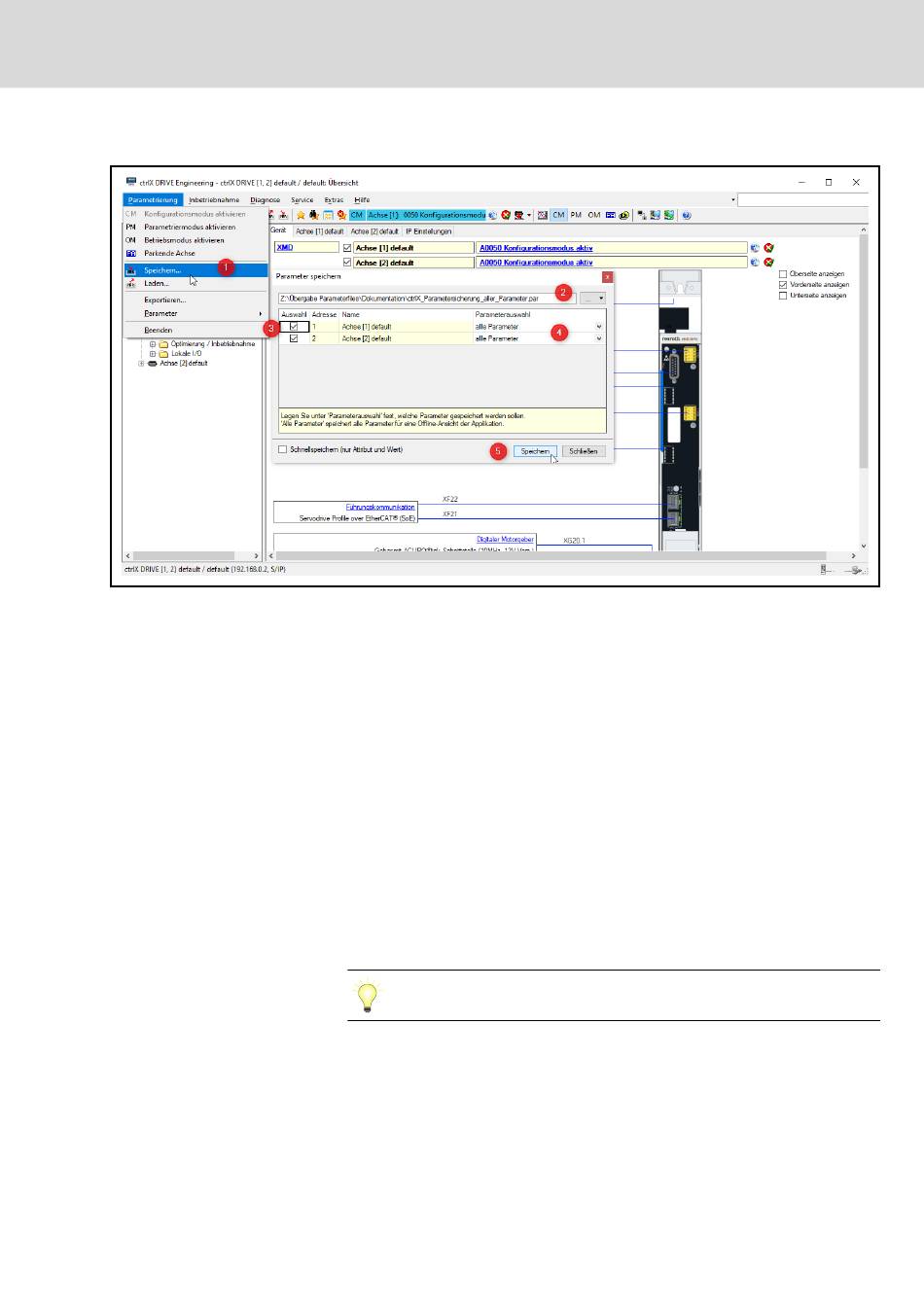

1 Dialog „Parameter speichern" aufrufen
2 Name und Speicherort für das Parameterfile vergeben
3 Achsen auswählen, deren Daten in das Parameterfile ge‐
speichert werden sollen
4 Auswahl ob „zu sichernde Parameter oder „alle Parame‐
ter" (z. B. nötig für Mitübernahme des Absolutmaßes u. a.)
gesichert werden sollen
5 Button „Speichern" anklicken
Abb. 8-4: Parameter speichern
2. Hauptschalter öffnen
3. Hauptschalter gegen Wiedereinschalten sichern.
4. Sicherstellen, dass das Antriebsregelgerät spannungsfrei ist.
WARNUNG! Tödlicher Stromschlag durch spannungsführende Teile mit
mehr als 50 V! Vor Beginn der Arbeit an spannungsführenden Teilen:
Schalten Sie die Anlage spannungsfrei und sichern Sie den Netzschal‐
ter vor unbeabsichtigtem oder unbefugtem Wiedereinschalten. Warten
Sie nach dem Abschalten der Versorgungsspannungen die Entladezeit
von mindestens 30 Minuten ab. Prüfen Sie, ob die Spannung unter 50 V
gefallen ist, bevor Sie spannungsführende Teile berühren!
Funktion Zwischenkreiskurzschluss (ZKS) kann den Zwischkreis
schneller entladen!
5. Anschlussleitungen vom Regelgerät trennen.
6. Regelgerät aus dem Schaltschrank ausbauen.
7. Neues Regelgerät montieren.
Diagnose- und Servicefunktionen
