Unterstützte Messsysteme

Inbetriebnahme

Bosch Rexroth AG R911398020 _Ausgabe 03
– 0,5 +/-10%
– 0,286 +/-10% (nur Geräten EDS1-L0xxx-...)
● Technische Daten der Spannungsversorgung und Signaleingänge:
Siehe "Multigeberschnittstelle EC" in der Projektierungsdokumentation
der ctrlX DRIVE-Regelgeräte
Die Konfiguration der am Steuerteil angeschlossenen Geber wird durch Dia‐
loge des Inbetriebnahmetools ctrlX DRIVE Engineering unterstützt:
1. Geberdialog im ctrlX DRIVE Engineering-Explorer aufsuchen und mit
Doppelklick starten,
2. Geberschnittstelle für die Geber 1/Motorgeberfunktion auswählen,
3. Geberauswahltabelle öffnen,
4. den an der ausgewählten Geberschnittstelle angeschlossenen Geber
auswählen

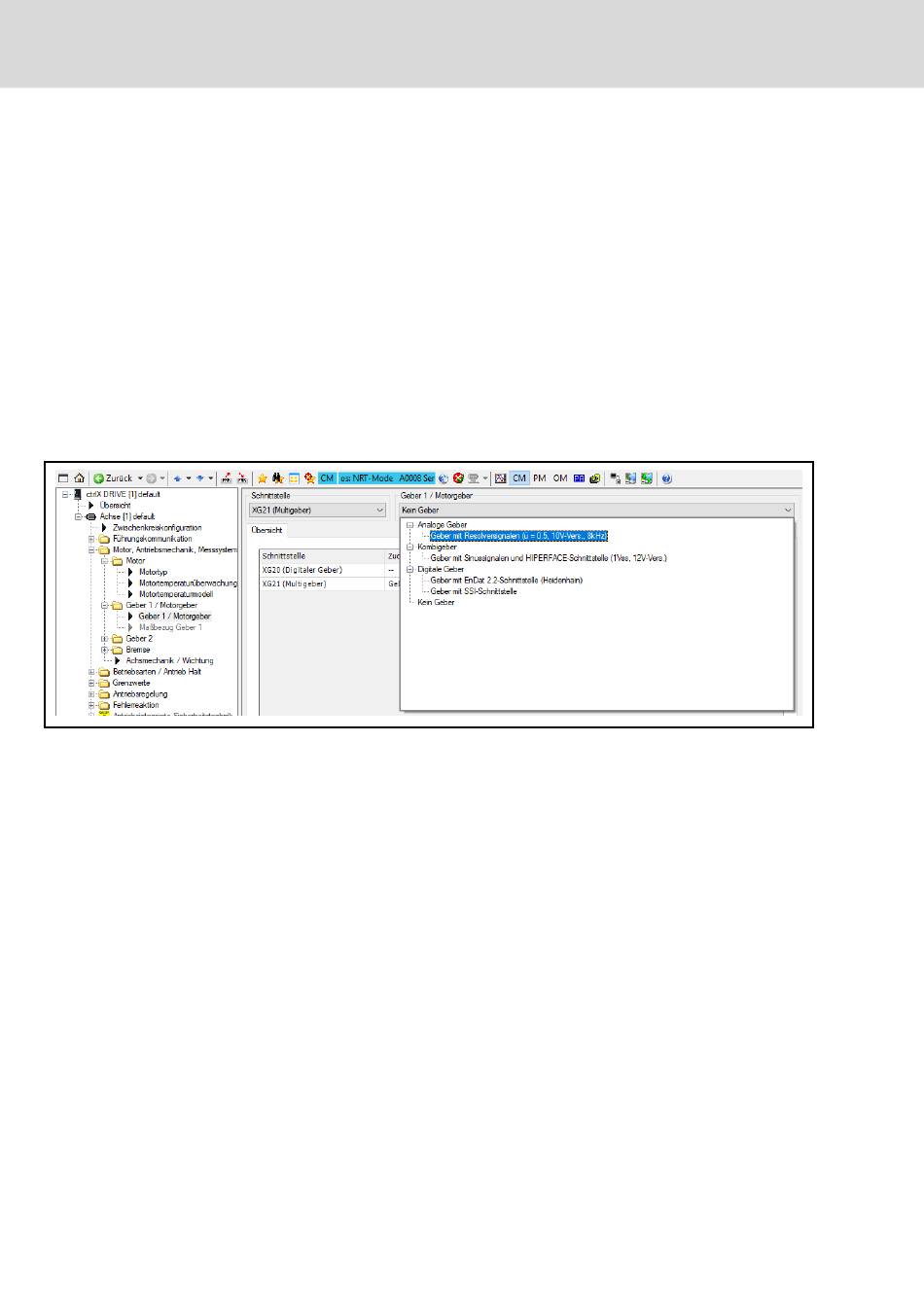

Abb. 12-1: Auswahl der Geberschnittstelle und des analogen Gebers im
ctrlX DRIVE Engineering-Dialog, Beispiel "Resolvergeber"
Analoge Geber haben keinen Geberdatenspeicher. Die Konfiguration des
Gebers wird durch den Geber-Basisdialog unterstützt:
● Bauart des Gebers auswählen
● Auflösung eintragen (Polpaarzahl des Resolvergebers)
● Auswertung der Lagedaten auf den Motor anpassen: Ggf. Invertierung
aktivieren, damit sich Lageistwert-Zunahme bei positiver Drehmoment‐
richtung des Motors ergibt.
