56 Bosch Rexroth AG
Anbauteile und Zubehör
Schalteranbau

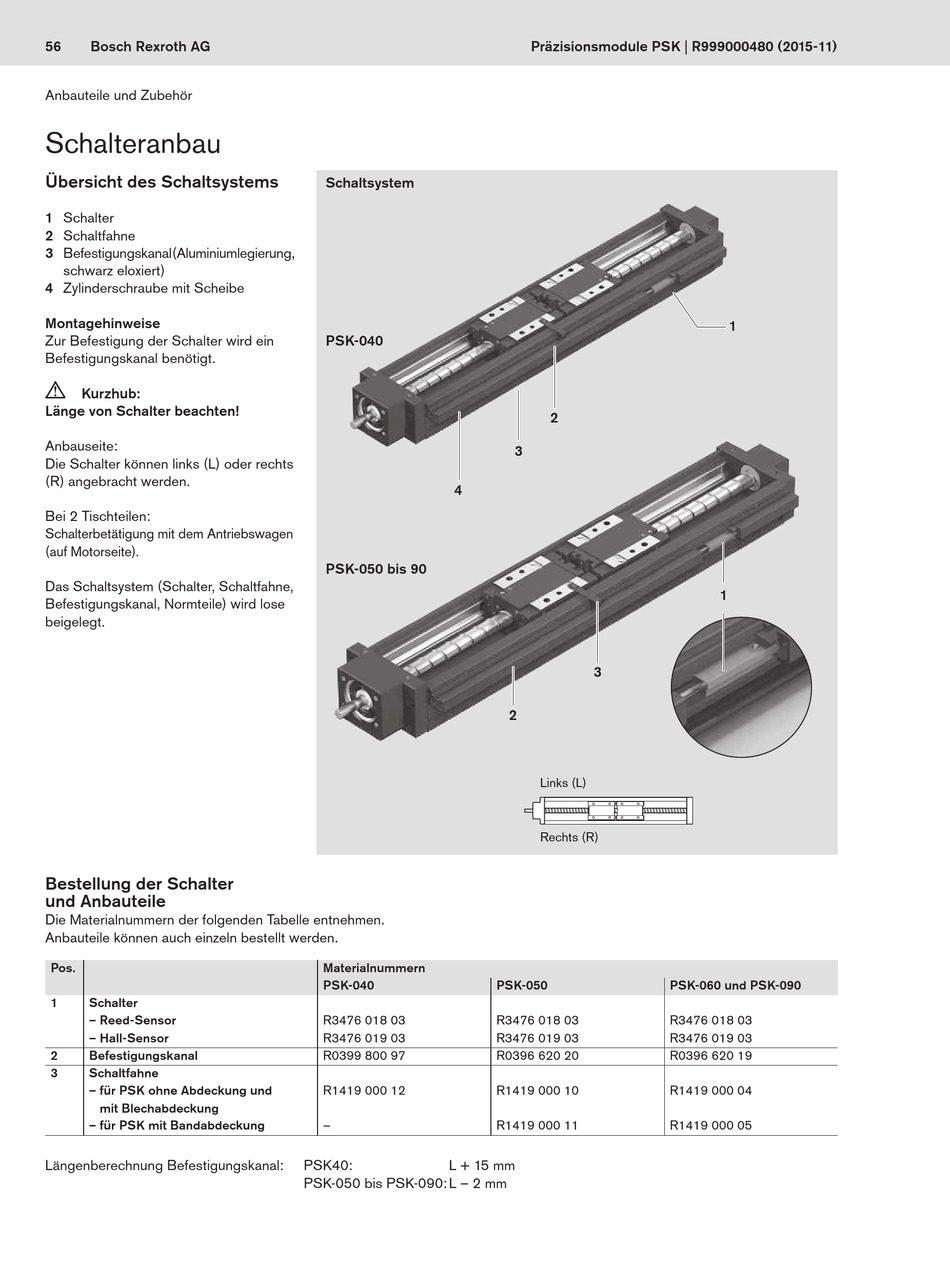

Übersicht des Schaltsystems
1 Schalter
2 Schaltfahne
3 Befestigungskanal (Aluminium legierung,
schwarz eloxiert)
4 Zylinderschraube mit Scheibe
Montagehinweise
Zur Befestigung der Schalter wird ein
Befestigungskanal benötigt.
c
Kurzhub:
Länge von Schalter beachten!
Anbauseite:
Die Schalter können links (L) oder rechts
(R) angebracht werden.
Bei 2 Tischteilen:
Schalterbetätigung mit dem Antriebswagen
(auf Motorseite).
Das Schaltsystem (Schalter, Schaltfahne,
Befestigungskanal, Normteile) wird lose
beigelegt.
Bestellung der Schalter
und Anbauteile
Die Materialnummern der folgenden Tabelle entnehmen.
Anbauteile können auch einzeln bestellt werden.
Pos.
1 Schalter
– Reed-Sensor
– Hall-Sensor
2 Befestigungskanal
3 Schaltfahne
– für PSK ohne Abdeckung und
mit Blechabdeckung
– für PSK mit Bandabdeckung
Längenberechnung Befestigungskanal:
Schaltsystem
PSK-040
4
PSK-050 bis 90
Materialnummern
PSK-040
R3476 018 03
R3476 019 03
R0399 800 97
R1419 000 12
–
PSK40: L + 15 mm
PSK­050 bis PSK­090: L – 2 mm
Präzisionsmodule PSK | R999000480 (2015-11)
2
3
3
2
Links (L)
Rechts (R)
PSK-050 PSK-060 und PSK-090
R3476 018 03 R3476 018 03
R3476 019 03 R3476 019 03
R0396 620 20 R0396 620 19
R1419 000 10 R1419 000 04
R1419 000 11 R1419 000 05
1
1
