ctrlX DRIVE Runtime AXS-V-02 Funktionen
Steuerwörter der Betriebmodi und Führungskommunikationen
7.4 EtherCAT®
7.4.1

Generelles

Topologie
Je nach Betriebsmodus bzw. eingesetzter Führungskommunikation sind un‐
terschiedliche Steuerwörter wirksam, die in folgender Grafik dargestellt sind.

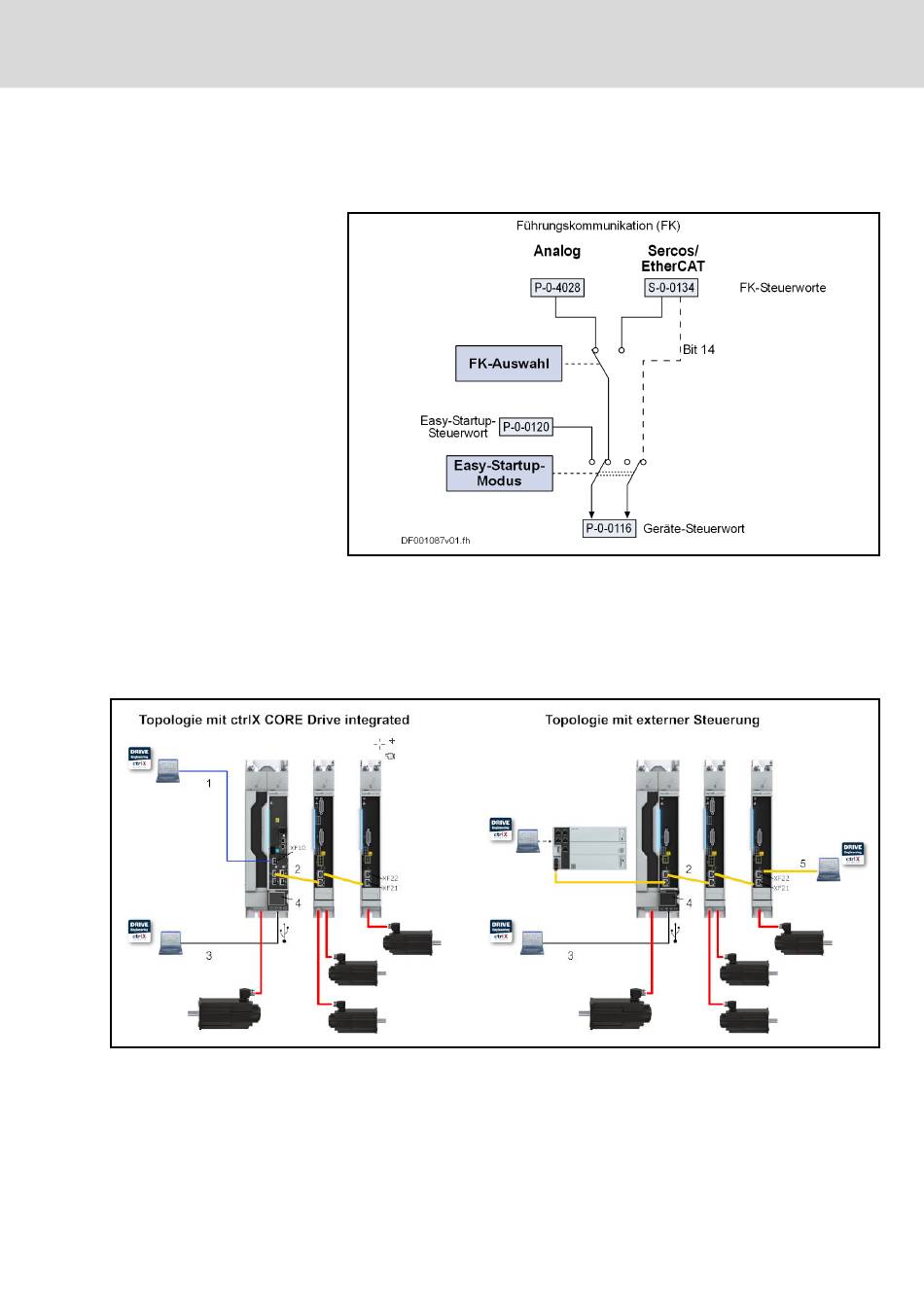

Abb. 7-10: Übersicht der Steuerwörter der Betriebmodi bzw. Führungskommuni‐
kation
Abb. 7-11: Engineeringmöglichkeiten bei EtherCAT®
1. ctrlX CORE HMI/Engineering-Port
2. IP-fähige Industrial-Ethernet Führungskommunikation (Feldbus)
3. Virtuelle Ethernet Schnittstelle über USB zum Panel 4 Panel, das flexi‐
bel während des Betriebs von Gerät zu Gerät steckbar ist 5 Engineering
(nur bei Sercos)
Kommunikation, Führungskommunikation
