Inbetriebnahme (Assistenten)
5.3.5 Verbindungsart auswählen
5.3.6 Geräte zur Verbindung auswählen
Bosch Rexroth AG R911398020 _Ausgabe 03
In diesem Schritt wird ausgewählt, welche Führungskommunikation benutzt
wird, unabhängig davon welcher Verbindungstyp vorliegt. Als Führungskom‐
munikationen stehen Sercos und EtherCAT zur Auswahl. Die Verbindungsty‐
pen werden nachfolgend einzeln beschrieben.

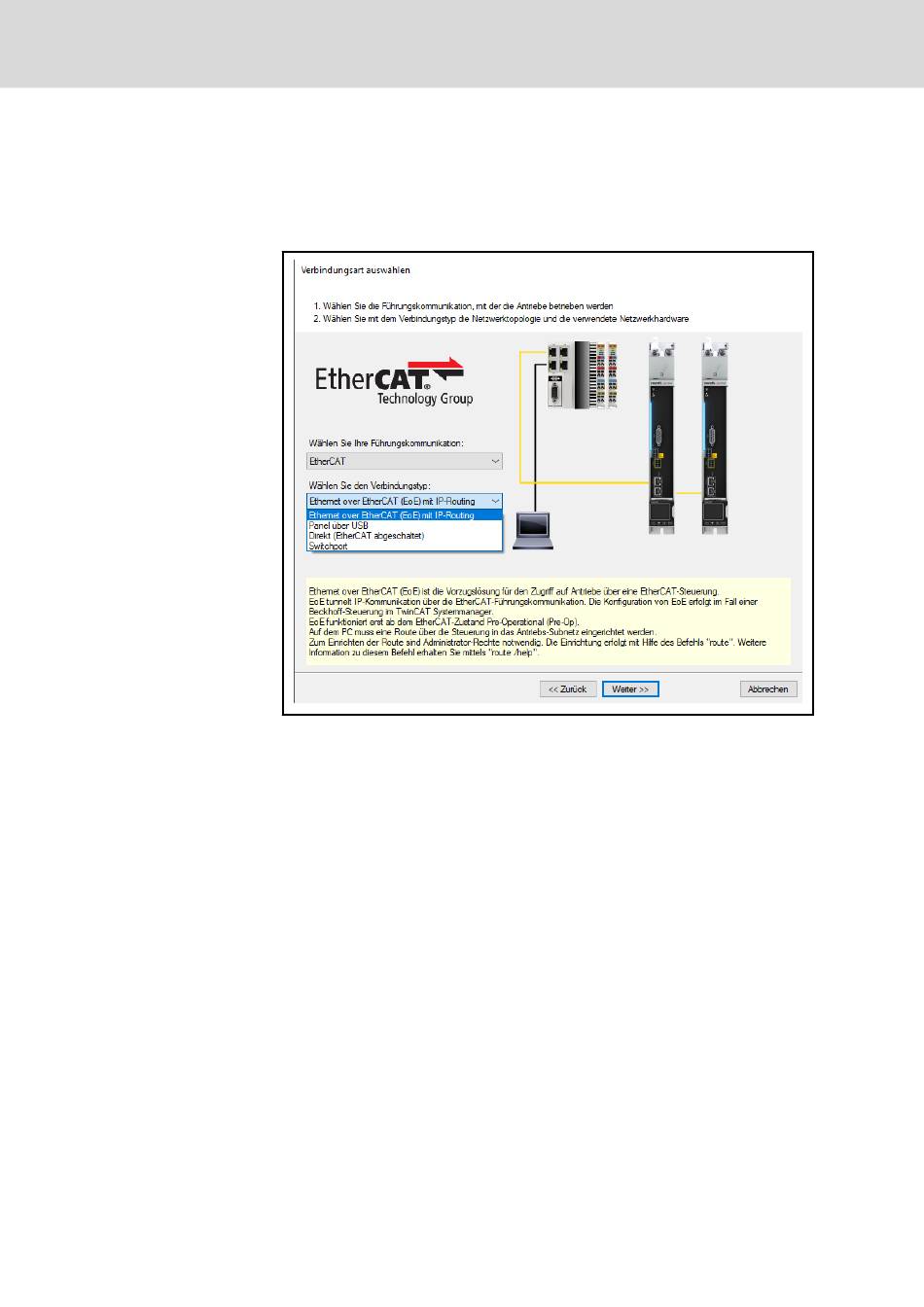

Abb. 5-5: Verbindungsart auswählen
In diesem Schritt können die Geräte, mit denen eine Verbindung aufgebaut
werden soll, ausgewählt werden. Je nach Verbindungstyp aus dem vorher‐
gehenden Schritt wird eine der beschriebenen Registerseiten angezeigt.
