EtherCAT State Machine

Kopplung EtherCAT State Machine mit Subdevice State Machine
Kopplung Standardmäßig ist die Kopplung der State Machines aktiv
(S-0-0425 = 0)
Aus Kompatibilitätsgründen kann über P-0-4088 Bit10=1 bei
C5200 die direkte Umschaltung der Subdevice State Machine
von CM nach OM konfiguriert werden.
S-0-0127 C0100 Umschaltvorbereitung auf Safe-Operational
S-0-0128 C5200 Umschaltvorbereitung auf Operational
S-0-0420 C0400 Kommando Konfigurationsmodus aktivieren
S-0-0422 C0200 Kommando Betriebsmodus aktivieren
P-0-0504 C1100 Kommando Parametrierungsmodus aktivieren

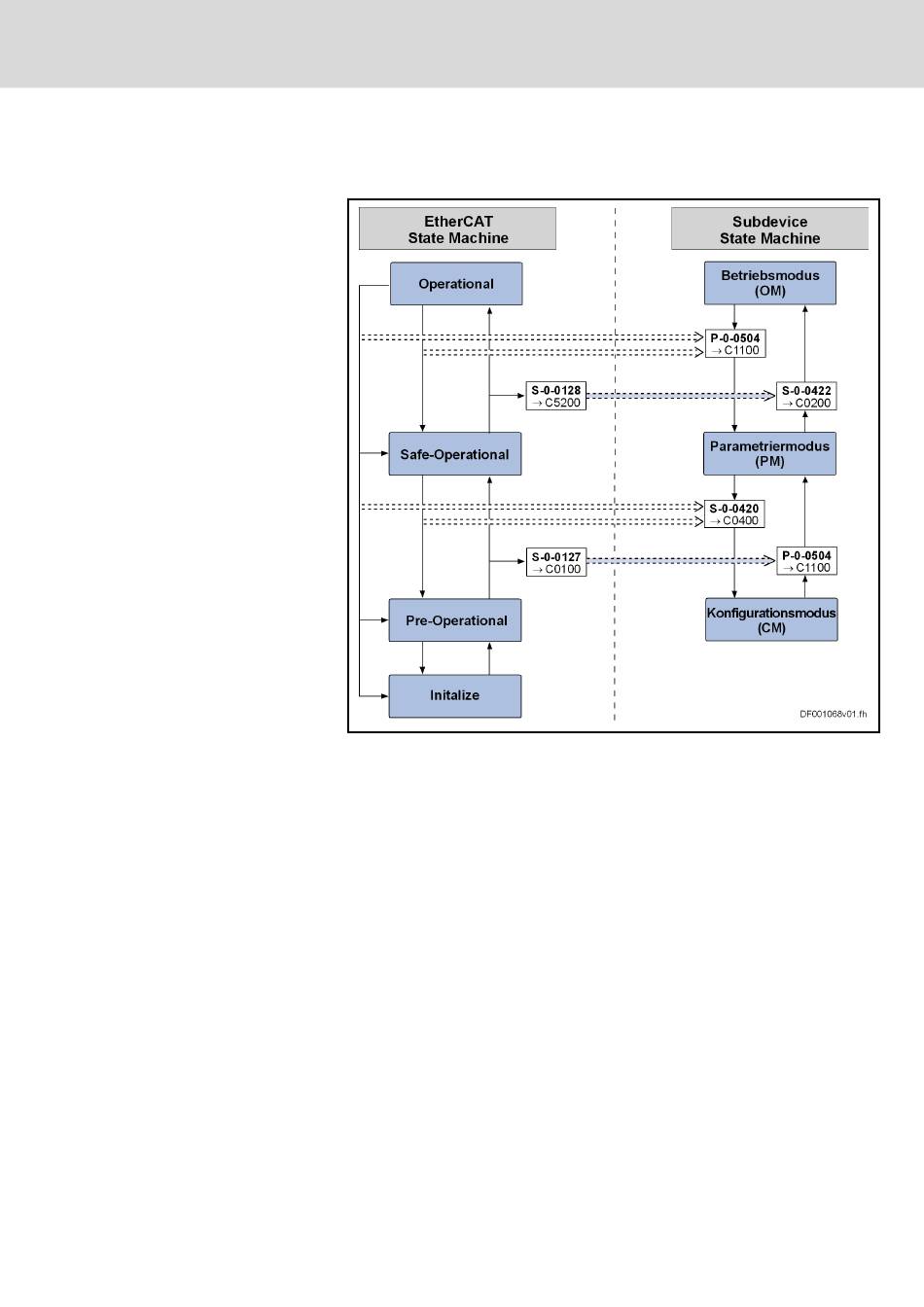

Abb. 4-22: Übersicht: State Machines EtherCAT Subdevice
Gerätebasiswissen und State Machines
