Kommunikation, Führungskommunikation
7.5

Sercos

7.5.1

Generelles

Topologie
Bosch Rexroth AG R911398020 _Ausgabe 03
● C0101 Parametersatz unvollständig ->S-0-0021
● C0104 Konfig. Identnummern für MDT nicht konfigurierbar
● C0105 Maximallänge für MDT überschritten
● C0106 Konfig. Identnummern für AT nicht konfigurierbar
● C0107 Maximallänge für AT überschritten
● C0108 Fehlerhafte Timingparametrierung
● C0112 Eingestelltes Timing nicht zulässig
● C0113 Verhält. TNcyc (S-0-0001) zu TScyc (S-0-0002) Fehler
● C0133 FKM: Adresskonflikt
● C0190 EtherCAT: Invalid Watchdog Configuration
● C0191 EtherCAT: Freerun needs 3buffer mode
● C0192 EtherCAT: Sync0 Cycle Time does not fit
● C0201 Parametersatz unvollständig ->S-0-0423
● E4072 EtherCAT EoE Mailbox-Fehler
● F4002 Ausfall einer Consumer-Verbindung
● F4009 Busausfall

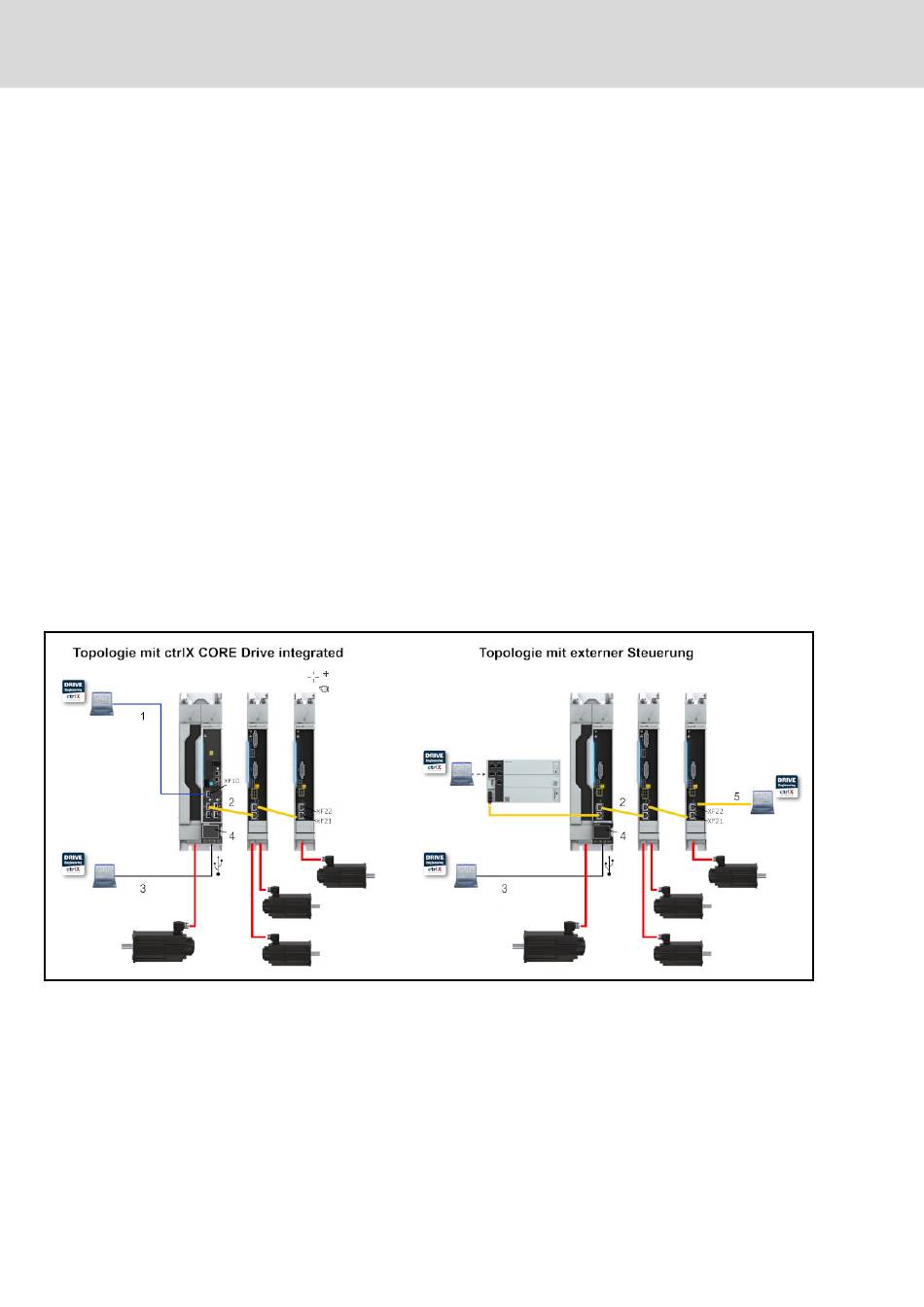

1 ctrlX CORE HMI/Engineering-Port
2 IP-fähige Industrial-Ethernet Führungskommunikation (Feld‐
bus)
3 Virtuelle Ethernet Schnittstelle über USB zum Panel
4 Panel, das flexibel während des Betriebs von Gerät zu Gerät
steckbar ist
5 Engineering
Abb. 7-12: Kommunikationsschnittstellen
ctrlX DRIVE Runtime AXS-V-02 Funktionen
