ctrlX DRIVE Runtime AXS-V-02 Funktionen
Bb Betriebsbereitschaft
Control Steuerungskomponente
F Sicherung
LB Leistungsbereitschaft
XF** Kommunikation (Ethernet basierter Feldbus)
XLI Netzanschaltkomponente
XMD Wechselrichter (2-Achs)
XMS Wechselrichter (1-Achs)
XVR Versorgungsgerät (rückspeisend)

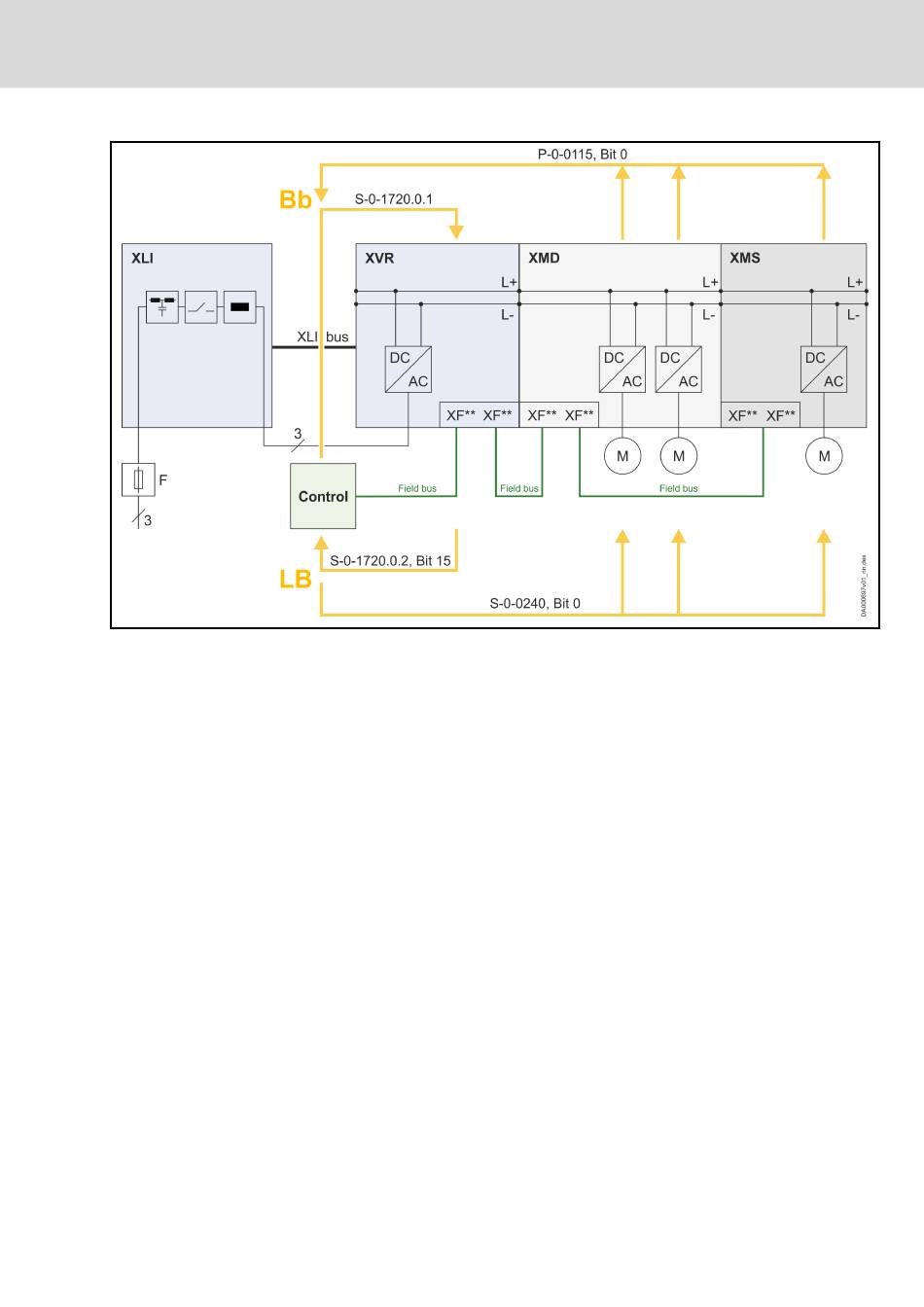

Abb. 9-6: Achsverbund mit Informationsaustausch via Feldbus und externer
Steuerung bei XVR
