Gerätebasiswissen und State Machines

Einspeisender Versorger

Bosch Rexroth AG R911398020 _Ausgabe 03
* Optional kann ein freier digitaler Eingang am Versorger als
OFF-Eingang verwendet werden (Zuweisung über
S-0-1720.0.150, Bit 0). Wurde dies gemacht, dann gilt: Ist der
OFF-Eingang nicht angeschlossen bzw. unterbrochen, bleibt
das Statusbit 5 von S-0-1720.0.2 auf 0.
** "CM" Konfigurationsmodus der Versorger State Machine durch
Beschreiben des Parameters P-0-0860 (bzw. P-0-0118 oder
P-0-0114 beim Umrichter)
OM Betriebsmodus
ZK Zwischenkreis

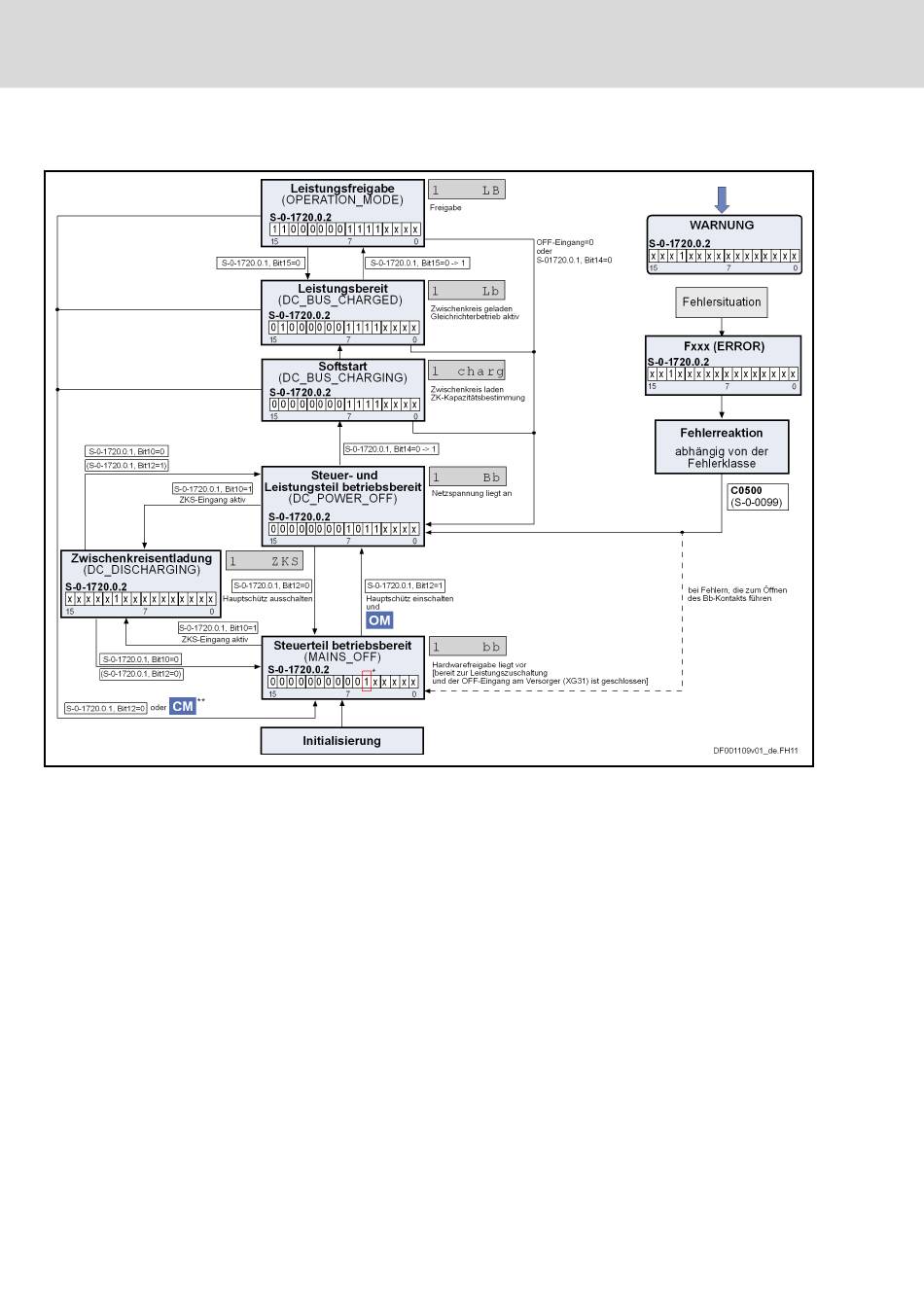

Abb. 4-16: Gerätesteuerung beim einspeisenden Versorger (Gleichrich‐
ter State Machine)
Wenn die State Machine nicht über die Führungskommunikation angesteuert
werden soll, kann ein automatischer Hochlauf parametriert werden:
P-0-0860, Umrichter-Konfiguration: Bit 17/16 = 10
Die State Machine des einspeisenden Versorgers ist auch beim Umrichter
aktiv.
Kap. "Besonderheiten beim Umrichter" auf Seite 48
ctrlX DRIVE Runtime AXS-V-02 Funktionen
