Achse / Wechselrichter; Generelles; Prinzip Der Sollwertvorgabe - Bosch Rexroth ctrlX DRIVE Runtime AXS-V-02 Anwendungsbeschreibung

ctrlX DRIVE Runtime AXS-V-02 Funktionen
4.1.2

Achse / Wechselrichter

Generelles

Prinzip der Sollwertvorgabe

Eine Achse bzw. Wechselrichter ist ein Motorwechselrichter, der die Gleich‐
spannung des Zwischenkreises in eine frequenzvariable Spannung mit vari‐
abler Amplitude zur Ansteuerung eines dreiphasigen Motors wandelt.
Bei Doppel- oder Mehrachsgeräten sind zwei oder mehrere Achsen bzw.
Wechselrichter parallel angeordnet.
1) Wechselrichterbrücke Achse 1 mit Ausgang zum Motor
2) Wechselrichterbrücke Achse 2 mit Ausgang zum Motor
3) Zwischenkreisanschluss
Abb. 4-5: Leistungselektronisches Schaltbild eines doppelachsigen Motor‐
wechselrichters

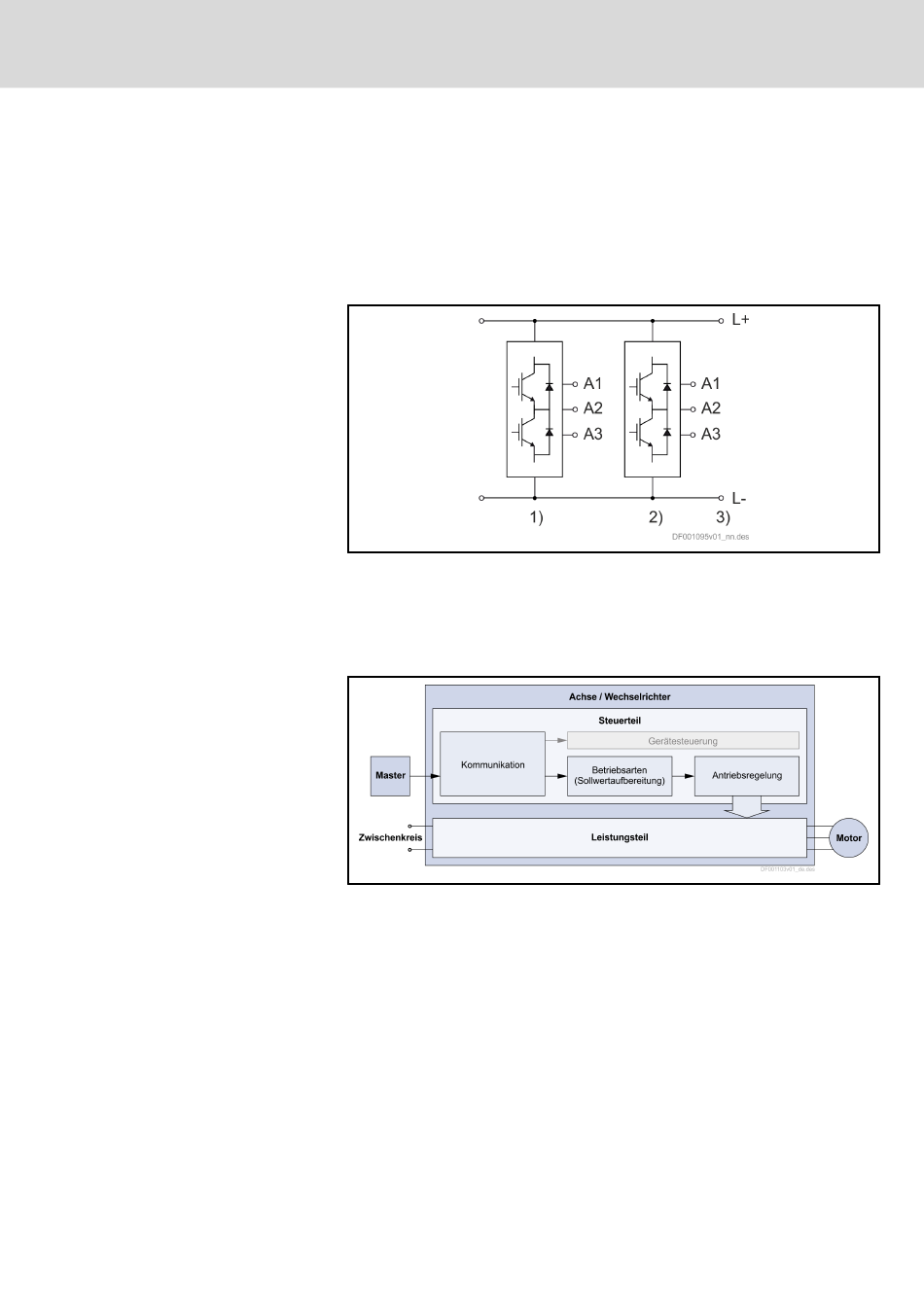

Abb. 4-6: Prinzip der Sollwertvorgabe (z. B. Drehmoment oder Drehzahl des
Motors) bei Achse / Wechselrichter
