ctrlX DRIVE Runtime AXS-V-02 Funktionen

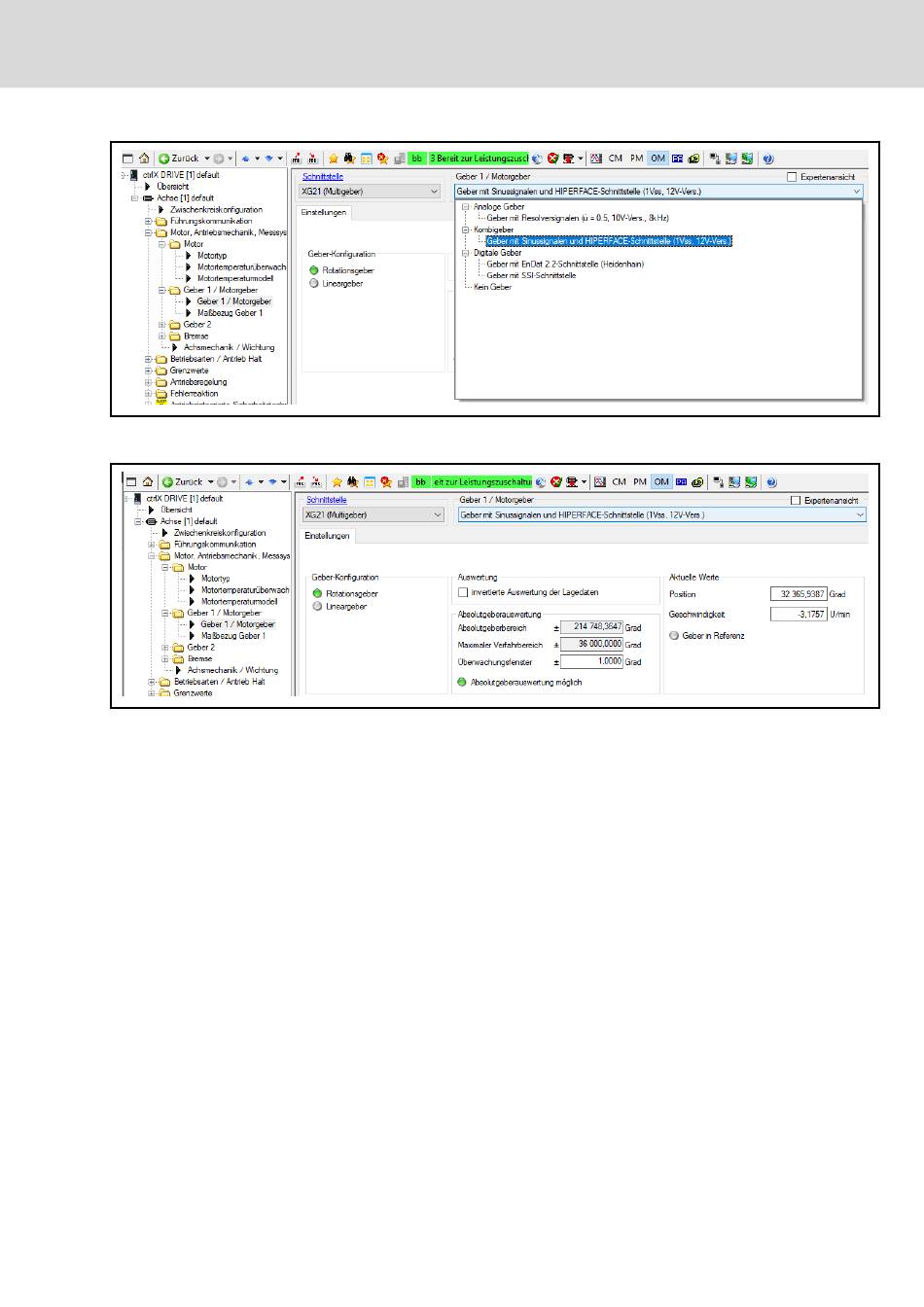

Abb. 12-18: Auswahl der Geberschnittstelle und des digitalen Gebers im
ctrlX DRIVE Engineering-Dialog, Beispiel "HIPERFACE-Geber"
Abb. 12-19: ctrlX DRIVE Engineering-Dialog zur Geber-Konfiguration eines
HIPERFACE-Gebers
Zur Visualisierung der zweistufigen Geberauswertung ("Basic" und "Exten‐
ded") kann die "Expertenansicht" eingeschaltet werden. Sie zeigt neben den
Parametern des Basisdialogs (rote Umrandungen) zusätzliche Parameter‐
werte und Stati, die hauptsächlich für Diagnosezwecke relevant sind. Zudem
werden noch erweiterte anwenderseitige Konfigurationsmöglichkeiten darge‐
stellt und dialoggeführt ermöglicht:
Unterstützte Messsysteme
